高层建筑地下室后浇带设置与浇筑施工要点探讨
建筑后浇带施工技术及施工注意事项

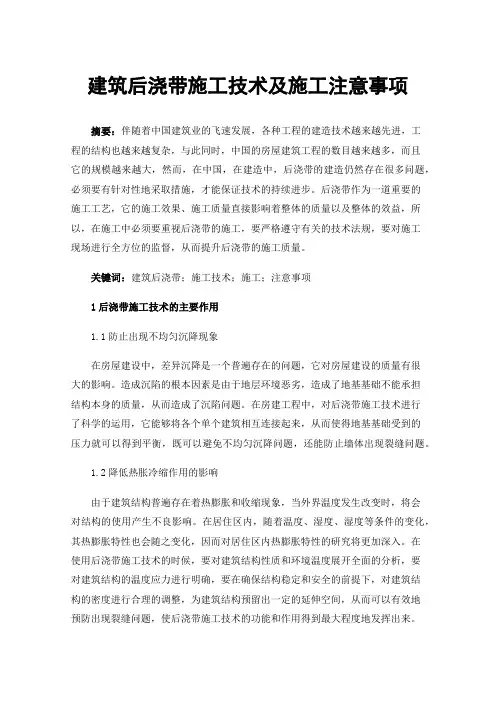

建筑后浇带施工技术及施工注意事项摘要：伴随着中国建筑业的飞速发展，各种工程的建造技术越来越先进，工程的结构也越来越复杂，与此同时，中国的房屋建筑工程的数目越来越多，而且它的规模越来越大，然而，在中国，在建造中，后浇带的建造仍然存在很多问题，必须要有针对性地采取措施，才能保证技术的持续进步。
后浇带作为一道重要的施工工艺，它的施工效果、施工质量直接影响着整体的质量以及整体的效益，所以，在施工中必须要重视后浇带的施工，要严格遵守有关的技术法规，要对施工现场进行全方位的监督，从而提升后浇带的施工质量。
关键词：建筑后浇带；施工技术；施工；注意事项1后浇带施工技术的主要作用1.1防止出现不均匀沉降现象在房屋建设中，差异沉降是一个普遍存在的问题，它对房屋建设的质量有很大的影响。
造成沉陷的根本因素是由于地层环境恶劣，造成了地基基础不能承担结构本身的质量，从而造成了沉陷问题。
在房建工程中，对后浇带施工技术进行了科学的运用，它能够将各个单个建筑相互连接起来，从而使得地基基础受到的压力就可以得到平衡，既可以避免不均匀沉降问题，还能防止墙体出现裂缝问题。
1.2降低热胀冷缩作用的影响由于建筑结构普遍存在着热膨胀和收缩现象，当外界温度发生改变时，将会对结构的使用产生不良影响。
在居住区内，随着温度、湿度、湿度等条件的变化，其热膨胀特性也会随之变化，因而对居住区内热膨胀特性的研究将更加深入。
在使用后浇带施工技术的时候，要对建筑结构性质和环境温度展开全面的分析，要对建筑结构的温度应力进行明确，要在确保结构稳定和安全的前提下，对建筑结构的密度进行合理的调整，为建筑结构预留出一定的延伸空间，从而可以有效地预防出现裂缝问题，使后浇带施工技术的功能和作用得到最大程度地发挥出来。
2后浇带施工技术要点分析2.1做好施工前准备为防止后浇带在进行浇筑施工过程中发生漏浆等问题，在后浇带施工前，一定要确保周围混凝土的浇筑质量达到设计的标准，并且在施工过程中，要充分利用好钢筋支架。

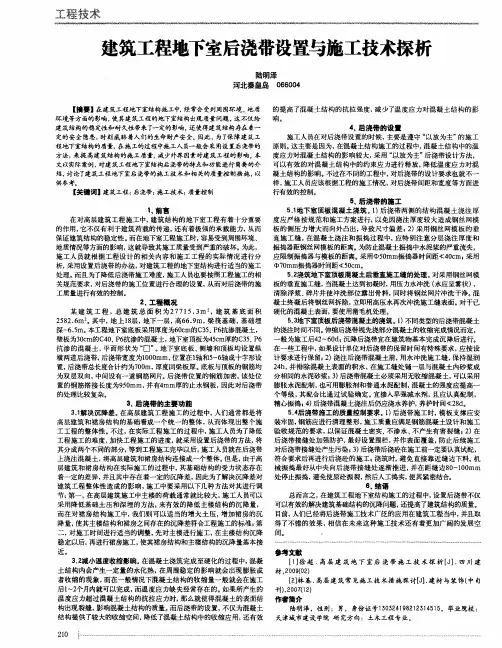

建筑工程地下室后浇带设置与施工技术探析
１ ， 前言 在 对高层建 筑工 程施 工中， 建筑 结构 的地下 室工程有 着十 分重要 的 作用， 它 不仅有 利于建 筑荷 载的传 递， 还有着极 强的承载 能力 ， 从而 保证 建筑结构 的稳定性 。 而在地下室工程施 工时， 容 易受到 周围环 境 、 地 质情况等 方面 的影响 ， 这就导致其 施工质量受到严 重的破坏 。 为此 ， 施 工人 员就 根据 工程 设计 的相 关 内容 和施 工 工程 的实 际情 况进 行分 析， 采用设 置后浇带 的办法 ， 对建 筑工程 的地下 室结 构进行适 当的 施工
处 理。 而且为了降低 后浇带施 工难度 ， 施 工人员也要 按照工程施 工的相 ５ ． ２ 浇筑地 下室顶板混凝 土后垂 直施工缝 的处理 。 对采用钢 丝网模 关规范要求 ， 对后 浇带的施 工位 置进行合理的 设置， 从而对后 浇带的施 板 的垂直施工缝 ， 当混 凝土达到初凝 时， 用压 力水冲洗 （ 水应 呈雾 状） ， 工质量进行有效的控制 。 清除 浮浆、 碎片并使 冲洗 部 位露 出骨 料， 同时将 钢 丝网片冲 洗干净。 混 ２ ． 工程 概 况 凝 土终凝 后将钢丝 网拆 除， 立即用高压水再次冲洗 施工缝 表面。 对于 已 某建筑 工程 ， 总 建筑 总面 积为２ ７ ７ １ ５ ． ３ ｍ ， 建 筑 基 底 面 积 硬化 的混凝 土表面， 要使用凿毛机 处理。 ２ ５ ８ ２ ． ６ ｍ０ 。 其 中， 地上 １ ８ 层， 地下一层 ， 高６ ６ ． ９ ｍ， 梁 筏基 础 ， 基 础埋 ５ ． ３ 地下室顶板 后浇带混 凝土的浇筑 。 １ ） 不 同类型的后浇带混凝 土 深－ ６ ． ５ ｍ。 本工程 地下室 底板采用厚度为６ ０ ｃ ｍ的Ｃ ３ ５ 、 Ｐ ６ 抗渗混凝 土， 的浇注时间不同。 伸缩后浇带视 先浇部分混 凝土的收缩 完成情况而 定， 壁板为３ ０ ｃ ｍ的 Ｃ ４ ０ 、 Ｐ ６ 抗渗的混凝 土， 地下室顶板为４ ５ ｃ ｍ厚的Ｃ ３ ５ 、 Ｐ ６ 般为施 工后４ ２ － ６ ０ ｄ ； 沉降后浇带 宜在建筑物 基本完 成沉降后进行 。 抗渗 的混 凝土 ， 平面 形状 为 “ 口” 。 地下 室底板 、 侧 墙和顶 板均 设置纵 在一些 工程 中， 如果设计单位 对后 浇带 的保留时间有特殊要 求， 应按 设 横两道后 浇带， 后浇带 宽度为１ ０ ０ ０ ｍｍ， 位置在１ 轴和 ５ － ６ 轴成十 字形设 计要求进行 保留； ２ ） 浇注后 浇带混凝 土前， 用水 冲洗施 工缝 ， 保持湿润 置， 后 浇带总长度合计约 为７ ０ ０ ｍ， 厚度同梁板 厚。 底板 与顶板的钢筋均 ２ ４ ｈ ， 并排 除混凝 土表面的积 水 ， 在 施 工缝 处铺一 层与混 凝 土内砂浆成 为双 层双 向， 中间设有一 道钢筋 网片。 后浇 带位 置的钢筋 加密 ， 该处位 分相同的水泥砂浆 ， ３ ） 后浇带混 凝土必须 采用 无收缩混凝 土 ， 可以采用 置 的钢筋 搭接长 度为９ ５ ０ ｍｍ， 并有４ ａｍ厚的止水钢 板 ， ｒ 因此对后浇 带 膨胀 水泥配制 ， 也可用膨胀剂 和普通水 泥配制 ， 混 凝土 的强度应提高一 的处理 比较复杂 。 个等 级 ， 其配合比通 过试 验确定 。 宜掺入早强减 水剂 ， 且 应认真配 制 ， 精心振 捣； ４ ） 后浇 带混凝土浇注 后仍应浇水养护 ， 养护 时间《２ ８ ｄ 。 ３ ， 后 浇 带 的主要 功 能 ３ ． １ 解 决 沉降差 。 在 高层建筑 工程 施工 的过程 中， 人们通常都 是将 ５ ． ４ 后浇 带施工 的质 量控制要 求。 １ ） 后浇带 施 工时， 模 板支撑应 安 高 层建筑 和裙 房结构 的基础看 成一个统 一的 整体 ， 从而体 现 出整个施 装牢 固， 钢筋应 进行清理 整形， 施 工质量应满足钢筋混 凝土设计 和施 工 工工程 的整体性 。 不过， 在 实际工程 施工 的过程 中， 施工人 员为了降低 验 收规 范的要求 ， 以保证 混凝 土密实、 不 渗水 、 不 产生 有害裂 缝 ； ２ ） 在 工程施 工的难度 ， 加 快工程 施工的进 度， 就 采用设置后浇 带的方 法， 将 后浇带接 缝处加 强防护 ， 最好设 置围栏 ， 并作表 面覆盖 ， 防止 后续施 工 其分成两－ ｔ － ｘ ； 同的部 分， 等到工程施 工完毕以后 ， 施工人 员就在 后浇带 对后 浇带接缝处产生污 染， ３ ） 后浇带后浇砼在施 工前 一定要认真试配 ， 上浇注混 凝土 ， 将高层建筑 和裙 房结构连 接成一个 整体。 但是 ， 由于高 符合要求后再进行后浇 砼 的施工 ； 浇筑 时， 避免 直接靠 近缝 边下料 机 层建 筑和裙 房结 构在实 际施工 的过程 中， 其基础 结构 的受力状 态存在 械振 捣最好从 中央 向后浇带 接 缝处逐 渐推 进 ， 并 在距缝 边８ ０ －１ ０ ０ ｍｍ 着一定 的差异 ， 并且其 中存在 着一定的沉 降差 ， 因此为了解决沉 降差对 处停止振捣 ， 避免使原砼振 裂， 然后人工捣实 ， 使其 紧密结合。 建筑 工程 整体 性造 成的影 响 ， 施 工中要 采用以下几种 方法 对其进行调 ６ ． 结 语 节： 第一 ， 在高 层建筑 施工中主楼 的荷载 通常就 比较大 ， 施 工人 员可 以 总而言之 ， 在建筑 工程地下室结构施 工的过程 中， 设 置后浇带不仅 采用 降低基础 土压 和深埋 的方法 ， 来有效 的降 低主楼 结构 的沉 降量 ， 可以有效的解决建 筑基础结构 的沉降问题， 还提高 了建筑结 构的质量 。
建筑钢混结构中后浇带的设置及施工要点分析
建筑钢混结构中后浇带的设置及施工要点分析摘要：在钢筋混凝土结构中后浇带施工中，可以分别对各个模块进行单独的施工，然后在通过浇筑技术将各个模块结合起来，形成一个稳定性强、力学性能好的整体。
这种技术的对于保证建筑工程的施工进度，降低施工难度具有重要作用。
本文将对钢筋混凝土结构中后浇带设置与施工技术进行要点分析。
关键词：钢筋混凝土结构；后浇带设置；施工技术钢筋混凝土结构中设置后浇带的施工，主要适用于高大结构的高层住宅、公共建筑及超长结构的现浇整体钢筋混凝土结构。
通过设置后浇带施工缝的处理，可以减小或避免建筑的的沉降开裂，提高建筑物的整体性，也减少建筑结构的构造、加快施工进度、缩短施工工期。
1 后浇带的形式及作用1.1 后浇温度带该种后浇带的功能在于抵抗温度应力，从力学角度进行分析，对于新浇的混凝土而言，它的硬结过程必然是一种收缩形态，由其浇筑出来的建筑构件热胀冷缩现象较为明显。
绝大多数混凝土在浇筑后的前1-2 个月之内，基本能够完成硬结收缩的过程，不过由于受到温度变化的影响，对结构的作用仍然存在，构件的形变受到一定程度的约束，在其内部形成温度应力，如果内部温度应力过大势必致使构件中出现裂缝。
后浇温度带的作用在于保证在施工阶段，混凝土收缩的自由度足够大，有效平衡掉收缩应力，有效地提升了结构抵抗温度变化的能力。
1.2 后浇沉降带在高层建筑的设计和实际施工上高层建筑和裙房的结构存在着差异性，设计上，两者是整体的形式，但是具体的施工过程，两者是分开施工的，后浇带的作用在于先将各个部分暂时性的断开来，当完成主体结构的施工且沉降量超过50%以后，再实施连接部分混凝土的浇灌工作将高、低层连为有机的整体。
2 后浇带设置2.1 后浇带位置选择后浇带位置适宜选择在混凝土构件受力最小的部位，这样就容易达到需要的强度和硬度，满足裂缝连接的需要。
不能选择剪力墙中部，这个位置压力大，不能进行后浇带施工，一般情况下，可以在梁和板的反弯点附近进行选择，能够有效避免因弯矩和剪力过大而导致的构建自身压力问题，这也是最佳最好的位置。
高层建筑后浇带施工安全注意事项

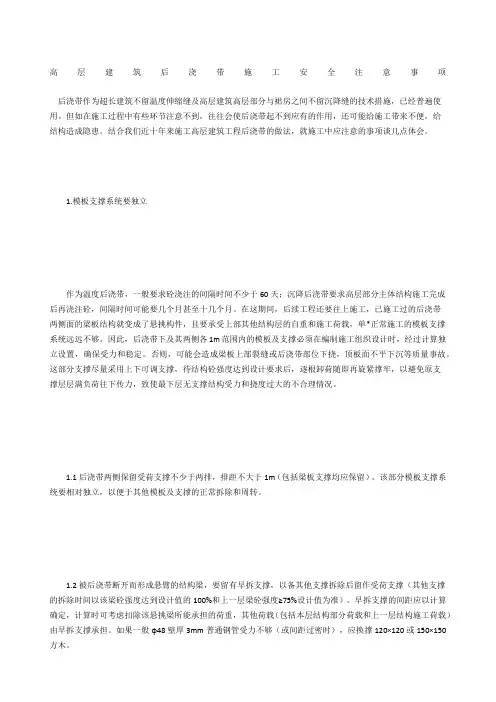

高层建筑后浇带施工安全注意事项后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，已经普遍使用。
但如在施工过程中有些环节注意不到，往往会使后浇带起不到应有的作用，还可能给施工带来不便，给结构造成隐患。
结合我们近十年来施工高层建筑工程后浇带的做法，就施工中应注意的事项谈几点体会。
1.模板支撑系统要独立作为温度后浇带，一般要求砼浇注的间隔时间不少于60天；沉降后浇带要求高层部分主体结构施工完成后再浇注砼，间隔时间可能要几个月甚至十几个月。
在这期间，后续工程还要往上施工，已施工过的后浇带两侧面的梁板结构就变成了悬挑构件，且要承受上部其他结构层的自重和施工荷载，单*正常施工的模板支撑系统远远不够。
因此，后浇带下及其两侧各1m范围内的模板及支撑必须在编制施工组织设计时，经过计算独立设置，确保受力和稳定。
否则，可能会造成梁板上部裂缝或后浇带部位下挠，顶板面不平下沉等质量事故。
这部分支撑尽量采用上下可调支撑，待结构砼强度达到设计要求后，逐根卸荷随即再旋紧撑牢，以避免原支撑层层满负荷往下传力，致使最下层无支撑结构受力和挠度过大的不合理情况。
1.1后浇带两侧保留受荷支撑不少于两排，排距不大于1m（包括梁板支撑均应保留）。
该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转。
1.2被后浇带断开而形成悬臂的结构梁，要留有早拆支撑，以备其他支撑拆除后留作受荷支撑（其他支撑的拆除时间以该梁砼强度达到设计值的100%和上一层梁砼强度≥75%设计值为准）。
早拆支撑的间距应以计算确定，计算时可考虑扣除该悬挑梁所能承担的荷重，其他荷载（包括本层结构部分荷载和上一层结构施工荷载）由早拆支撑承担。
如果一般φ48壁厚3mm普通钢管受力不够（或间距过密时），应换撑120×120或150×150方木。
1.3后浇带保留的支撑，水平方向应可*拉结，以防失稳。
1.4对地下室较厚底板、大梁等属大体积砼的后浇带，两侧必须设置专用模板和支撑，以防止砼漏浆而使后浇带底部断不开。

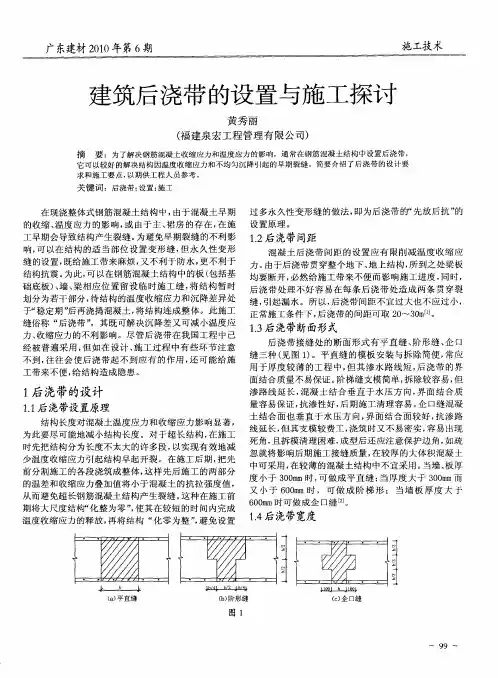

建筑后浇带的设置与施工探讨
渗路 线 延 长 ， 凝 土 结合 垂 直 于 水压 方 向 ， 面 结 合质 混 界 量容 易保 证 ， 抗渗 性好 ， 期施 工清 理容 易 。 口缝混 凝 后 企 １ 后浇带设置原理 ． １ 土 结合 面 也垂 直 于 水 压方 向 ， 面 结合 面 较 好 ， 渗 路 界 抗 结构长度 对 混凝土 温度 应 力和 收缩 应 力影 响显著 ， 线延 长 ， 其 支模 较 费工 ， 筑 时又 不 易密 实 ， 易 出现 但 浇 容 为此要 尽可 能地 减小 结构 长度 。对 于超 长 结构 ， 施 工 在 死角 ， 且拆 模清 理 困难 ， 型后还 应 注 意保 护边 角 ， 成 如疏 时先把 结构 分为 长度 不太 大 的许 多段 ， 以实现 有效 地减 忽就 将影 响后 期施 工接 缝质 量 ， 较厚 的大 体 积混 凝 土 在 少温 度 收缩应 力 引起 结构 早起 开裂 。在 施 工后 期 ， 先 把 中可 采用 ， 较薄 的混 凝土 结构 中不 宜采 用 。 在 当墙 、 厚 板 前分割 施工 的各段 浇筑 成整 体 ， 这样 先 后施 工 的两 部 分 度 小于 ３ ０ ｍ时 ， 做 成 平 直缝 ； ０ｍ 可 当厚 度 大 于 ３ ０ ｍ而 ０ｍ 的温差 和收缩 应 力叠加 值将 小 于混 凝土 的抗拉 强度 值 ， 又 小 于 ６ ０ ｍ时 ， 可 做 成 阶 梯 形 ； 当 墙 板 厚 度 大 于 ０ｒ ａ 从 而避 免超长 钢筋 混凝 土 结构产 生裂 缝 。 这种 在施 工前 ６ ０ ｍ时可 做成 企 口缝 ［。 ０ｒ ａ ２ ｊ 期将 大尺 度结 构“ 整 为零 ” 使 其在 较 短 的时 间 内完成 化 ， ． ４ 温度 收缩 应力 的释 放 ， 再将 结构 “ 零 为整 ”避 免 设置 １ 后浇带宽度 化 ，
探讨建筑后浇带施工技术及施工注意事项

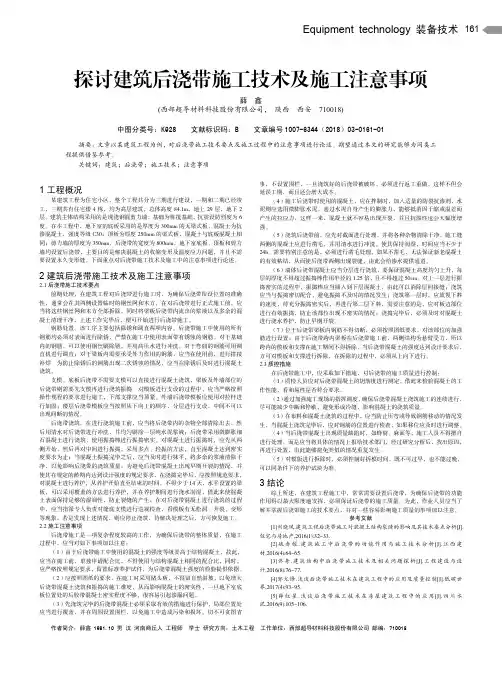

Equipment technology 装备技术161探讨建筑后浇带施工技术及施工注意事项薛鑫(西部超导材料科技股份有限公司，陕西西安 710018)中图分类号：K928 文献标识码：B 文章编号1007-6344（2018）03-0161-01摘要：文章以某建筑工程为例，对后浇带施工技术要点及施工过程中的注意事项进行论述。
期望通过本文的研究能够为同类工程提供借鉴参考。
关键词：建筑；后浇带；施工技术；注意事项1工程概况某建筑工程为住宅小区，整个工程共分为三期进行建设，一期和二期已经竣工，三期共有住宅楼4栋，均为高层建筑，总体高度84.1m，地上29层，地下2层。
建筑主体结构采用的是现浇钢混剪力墙，基础为桩筏基础，抗震设防烈度为6度。
在本工程中，地下室的底板采用的是厚度为300mm的无梁式板，混凝土为抗渗混凝土，强度等级C30；顶板为厚度250mm的梁式板，混凝土与底板混凝土相同；剪力墙的厚度为350mm，后浇带的宽度为800mm。
地下室底板、顶板和剪力墙均设置后浇带，主要目的是解决混凝土的收缩变形及温度应力问题，并且不需要设置永久变形缝。
下面重点对后浇带施工技术及施工中的注意事项进行论述。
2建筑后浇带施工技术及施工注意事项2.1后浇带施工技术要点前期处理，在建筑工程对后浇带进行施工时，为确保后浇带留设位置的准确性，通常会在其两侧设置临时的钢丝网和木方，在对后浇带进行正式施工前，应当将这些钢丝网和木方全部拆除，同时将梁板后浇带内流出的浆液以及多余的混凝土清理干净，上述工作完毕后，便可开始进行后浇带施工。
钢筋处置。
该工序主要包括除锈和调直两项内容。
后浇带施工中使用的所有钢筋均必须对表面进行除锈，严禁在施工中使用表面带有锈蚀的钢筋。
对于基础内的钢筋，可以使用钢丝刷除锈，并用高压水进行冲洗，对于弯曲的钢筋可用调直机进行调直；对于梁板内需要承受外力作用的钢筋，应当在使用前，进行搭接补焊。
为防止除锈后的钢筋出现二次锈蚀的情况，应当在除锈后及时进行混凝土浇筑。
建筑工程地下室后浇带设置与施工技术探析
５ ． ２ 后 浇 带 的具 体 做 法 首先 必 须 按照 施 工方 案 严 格进 行 施 工 。 第二、 水 平 后 浇 带 的浇 筑 要将 钢 丝 网模 板 的 侧压 力 控 制 在 正 常 范 围之 内；垂 直 后 浇 带 的浇 筑 则 要将 混凝 土
充分振捣， 振捣 的时候要避免振捣器的振捣动作将钢丝 网破坏。第三 、 注意 振捣器与模板的距离 以防止混凝 土水泥浆流 失。
在当前 的高层建筑施工项 目中，设置相关 的后浇带对于整个 工程施 工
而 言 有着 ｆ分 重 要 的 意义 ， 是 工 程 项 目施 工 的关 键 环 节 。 个 工 程 地基 施 工
新浇混凝土在硬化过程 中会收缩， 已建成的结构受热要膨胀 ， 受冷则收 缩。 混凝 土硬化收缩 的大部分将在施工后的ｌ ～２ 个月内完成 ， 而温度变化对 结构的作用则是经常的。当其变形受到约束时，在结构内部就产生温度应 力， 严 重 时就 会 在 构件 中 出现 裂 缝 。 留 出后 浇 带 后 ， 施 工 过程 中混 凝 土 可 以 自由收缩， 从而大大减 少了收缩应力。 混凝 土的抗拉强度可 以大部分用来抵
抗 温 度 应力 ， 提 高 结构 抵 抗 温 度 变化 的能 力 。 ５ 、 后 浇 带 的设 置 ５ ． １ 后 浇 带 的 设 置要 求 后 浇带 的设 置 戍 遵循“ 抗放兼备， 以放 为 主 ” 的设 计 原 则 。 因为 普 通 混 凝
到屋顶竣工各阶段都离不开混凝土的支持与配合 ，为了确保钢筋混凝土施 工质量问题 ， 后浇带 己成为不可缺少的一部分。 建筑工程地下室后浇带设置 作为建筑工程项 目中的重要部分 ，其在施工 中提高混凝 土施工质量就显得 尤为重要 。 对 于地下室后浇带施工而言 ， 通常都是要结合工程整体设计和规 范以及相关的施工要求进行深入的总结，并对其 中存在 的各方面 问题深入 研 究， 以确保工程施工质量能够满足施工要求 ， 从而避免对 日后工程施工带 来影响。
后浇带的设计与施工要点
黧!塑垒凰后浇带的设计与施工要点阚雪峰(东华工程科技股份有限公司，安徽合肥230024)c}齑要]在结构设计中，由于超长给结构带来的不利影响非常大，当增大结构伸缩缝间距或者是不设置伸缩缝时，必须采取切实可行的措施，防止结构开裂，而最通常的做法是设置舌浇带。
本文对后浇带的设计与施工提出自己的一些体会，供广大同行参考。
陕键词]后浇带；设计；施工e昆凝土结构设计规≠酚(G B50010—2002，以下简称混凝土规范)中，对钢筋混凝土结构伸缩缝最大间距的要求比老规范更／j n,弘格，规范用词由“可”改为“宜”。
这就要求在结构设计中，设计者必须认真对待由于超长给结构带来的不利影响，当增大结构伸缩缝间距或者是不设置伸缩缝时，必须采取切实可行的措施，防止结构开裂。
在适当增大伸缩缝最大间距的各项措施中，在结构施工阶段采取防裂措施是国内外通用的减小混凝土收缩不利影响的有效方法，我国常用的做法是设置旌工后浇带。
另外，当建筑物存在较大的高差，但是结构设计根据具体情况可不设置永久变形缝时，例如高层建筑主体和多层(或f氏层)裙房之间，也常常采用施工后浇带来解决施工阶段的差异沉降问题。
这两种施工后浇带，前者可称之为收缩后浇带，后者可称之为沉降后浇带。
本文就施工后浇带的设计与施工，结合工程实践，谈谈笔者的看法。
1后浇带的设计当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝最大间距(混凝土规范第91．1条)时，可考虑采用施工后浇带的方法来适当增大伸缩缝间距。
但—般地E结构由于受环境温度变化影响较大，所以伸缩缝最大间距不宜超过混凝土规范限值过多，同时应注意加强屋面保温隔热，采用可靠的、高效的外墙外保温，并适当提高外纵墙、山墙、屋面等重要部位的纵向钢筋配筋率。
当地上结构由于抗震设计需要而设置了防震缝时，伸缩缝宽度应满足防震缝宽度的要求。
地下室结构超长的情况较为常见，除地下室项板和处于室外地面以上的地下室外墙受温度变化影响相对较大外，地下室内部和基础结构在使用阶段受室内外温度变化影响较小，需解决的主要问题是混凝土收缩应力对结构的影响。
浅谈建筑工程地下室后浇带设置与施工技术
建 筑 科 学
浅谈建筑工程地下室后浇带设置与施工技术
王， 河北 唐 山 ０ ６ ３ ０ ０ ０ ） 摘 要： 文章结合一个具体的案例， 分析 了某单位的单身公寓楼及职工食堂地 下室底板 、 顶板后 浇带的特 点与功能 ， 而且对该项 目的建 设技 术 和 品质 管控 方 法等 开展 了认 真 的 分析 论述 ， 以此 来确保 所 有 的项 目的后 浇 带的 建设 品质 。 关 键词 ： 高层 建筑 ； 后 浇带 ； 施 工技 术
４ ＿ ４地下
高层 以及裙楼 的结构 和基 础等都 设计为— 个综合体 ，不过在建设 的时候要使 用后浇 带将这两个 要素临 时 ｌ 生 的分开 ，当主楼 的建设工作 完成 ，已经 落实 了绝 大部分 的下沉之后 才可 以开 展连接 区域 的浇筑 活 动， 把它 们连成 一个综 合体 ， 在设计 的时候 ， 要 分析 基础在 不一 样 的时 期不一样 的受力模 式 ， 同时还要对 强度复 核 ， 对于连接 之后 的整体在 运 算 的时候 ， 要分析其后 续 的下 沉导致 的力 ， 此 措施规 定地基 土要非 常的 优秀 ， 要保证下沉 可以在建设 时间之 中开展好 。 ２ ． ２降低温度收缩带来的干扰 对 于那 些新浇筑 的材料 ， 在硬 化的时候 会发生 收缩现象 ， 那些 已经 完成 的结 构遇到热 的时候 就会体积变大 ， 而遇 到冷 的时 候就会变 小。该 项收缩 通常在建 设完成之 后的一两个 月之 中就会完成 了 ，但是气 温变 动对 于结构的影响会是非 常持续 的。 如果 它的变形被制 约的话 ， 在结构 自 身就 会形 成一种温应力 ， 如果 太厉害 了就 会在 构件之 中发生缝 隙。设 置出后浇带之后 ， 建设时期的材料可 自行收缩 ， 进而降低了该力。其抗 拉强度 能用 以应对 温应力 ， 进 而提升应对气 温变化 的水平 。 ３关于其布局 布局规定 。 该项布局 要切实 的结合 “ 抗放兼 备 ， 以放为主 ” 的设计原 则 。由于一般 的材料会 发生缝 隙 ， 而设置 后浇缝 ， 意义及 是将绝 大多数 的力释放， 进而用膨胀混凝土填缝以抗衡残余应力。因为建设的原因而 要 布置后浇 带的话 ， 要结 合项 目的实际状态来 布局 ， 对 于留 出来 的方位 需要设计方认真的分析。 其间距要适当， 对于矩形的建筑体该间距定位 为三十 到四十米 。而其 宽度要便 于建设 ， 要结 合规定 开展 ， 本 工程后 浇 带宽度设置 为 １ ０ ０ ０ ａ ｒ ｍ。 该处的梁板受力筋要连通 ， 严禁断裂。 假如梁和桥等的跨度不是很 大的话 ， 可 以一次 陛的配置好 。假如跨度 非常宽 ， 可 以结合 规定设置 ， 在 补齐混凝 土前焊接 好。在没有 进行浇筑 之前 ， 严禁把 模板 和柱等拆 掉 ， 要不然 的话 会导致变形现 象发生 。 ４关于后浇带建设 工作 ４ ． １模板支设 结合 分块 图 ， 设置 出混凝土 浇注施工 层段支设模 板 ， 而且要 认真 的 结合建 设规定来开展 。 ４ ． ２地下室顶板混凝土浇筑 ４ ． ２ ． １其两边 的浇筑 尺寸要切实 的结 合规定来设 置 ，以此 来防止 由 于浇注的尺寸太宽而导致模板一旁的压力变高了， 进而朝外凸出， 最终
浅谈地下室后浇带施工设置
浅谈地下室后浇带施工设置摘要：施工过程既要追求工程质量又要追求速度，裂缝的产生则给施工带来了制约作用，但是，通过后浇带的设置可以有效缓解因混凝土结构出现的施工裂缝。
后浇带施工是钢筋混凝土结构工程施工中经常遇到的难题，其施工控制一般分为地下室底板、剪力墙、楼层梁及现浇板的控制，做好各阶段的施工质量的控制，是保证后浇带施工质量的重要措施。
本文就房屋工程地下室后浇带施工质量进行简要分析，仅供学习和参考。
关键词：地下室；后浇带；施工质量在现浇整体式钢筋混凝土结构中，只要在施工期间保留的临时性变形缝，即称为施工后浇带。
施工后浇带按功能分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形等问题。
这种后浇带一般具有多种变形缝的功能，设计时考虑是以一种功能为主，其他功能为辅的原则。
这就是利用“后浇带”办法控制裂缝，并达到不设置永久性伸缩、沉降缝的目的。
一、房屋工程地下室后浇带施工质量现状（一）底板后浇带常常因为作业条件差，难以清理完善，后浇混凝土难以保证质量。
而使地下室地梁、底板的混凝土截面受损、下部钢筋失去混凝土保护，使后浇带成为结构薄弱带。
（二）清理底板后浇带时，在密集的梁、板钢筋中进行凿剔、出渣等清理作业，作业条件非常困难，稍不慎会凿破板底的防水保护层、损坏下部的防水层。
有的工程底板后浇带封闭后变成了地下室底板堵漏的主要对象，还有的工程底板后浇带随着混凝土的封闭即出现细小的泉涌现象，个别工程先后反复清理、隐蔽检查多次方才最终验收合格。
二、施工工艺（一）后浇带挖土后浇带部位的底板厚度比地下室底板厚度增加 100mm，并且根据设计要求在后浇带部位增加钢筋含量。
（二）后浇带支模一般设计施工方法通常采用木模板作侧模，但由于木模拆模时较为复杂，因此，在现今施工时可采用钢丝网模板作为底板侧模板。
（三）地下室顶板混凝土浇筑（1）混凝土浇筑厚度应严格按规范和施工方案进行，以免因浇筑厚度较大钢丝网模板的侧压力增大而向外凸出，造成尺寸偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑地下室后浇带设置与浇筑施工要点探讨
作者：许在辉
来源：《房地产导刊》2013年第10期
摘要：在高层建筑的施工过程中，为了有效解决钢筋混凝土收缩变形、混凝土的温度应力以及高层主楼与低层裙房的差异沉降等问题，已经广泛采用了科学合理的后浇带施工技术。
本文结合某高层商用建筑后浇带法施工技术的应用实践，对房屋建筑工程中混凝土后浇带的设置和施工技术进行了较详细的探讨。
关键词：后浇带；施工技术；外加剂；混凝土
1、工程概况
某工程由A、B两栋办公塔楼及裙房和一座整体地下室组成，地下室为地下2层，基坑开挖面标高约为-11m，裙房为3层框架结构，A、B塔楼为23层框架核心筒结构，地下室面积约为40000m2，地上结构面积为90000m2，A、B塔楼建筑总高度为99m。
A、B塔楼顶层由钢结构连接组成，形成一个空中大厅，地下一层为设备用房、汽车库和自行车库，地下二层为设备用房、汽车库，整个地下室平面呈扇形形式，北端宽约120m左右，南端200m宽，南北长为约120m。
底板防水层采用湿铺法自粘复合防水卷材，在卷材上面浇注1.8m厚自防水钢筋混凝土底板。
2、后浇带的留设
根据设计交底和工程实际特点，本工程的后浇带主要解决高层和裙楼之间差异沉降量，兼作解决混凝土收缩及温度应力。
目的是为了把高层与低层的差异沉降放过一部分，因为高层主楼完成之后，一般情况下，其沉降量已完成最终沉降量的60～80%，剩下的沉降量就小多了，这时再补齐施工后浇带混凝土，二者差异沉降量就较小，这部分差异沉降引起的结构内力，可由不设永久变形缝的结构承担。
本工程地下室留设了多条后浇带将地下室划分为十三个施工区段，后浇带之间距离约为45～60m左右。
本工程地下室混凝土体量较大，地下车库在纵横方向均设置了后浇带，此因不需再留设其他施工缝。
在后浇带处结构全部断开，钢筋相连，从基础至结构顶。
根据设计意见，后浇带在地下室结构完成2个月后方可进行封闭。
因为底板较厚，在后浇带处必须用模板支撑体系，顶板后浇带可采用钢丝网收头，钢丝网上用钢筋作背肋支撑，作为浇混凝土时施工缝临时支撑，钢丝网不作拆除直接浇于混凝土中。
对于后浇带处的模板做成独立的模板支架，可拆除后浇带两侧其他模板。
3、施工顺序
卷材防水层→安放固定底层沥青软木→绑扎底板底层钢筋（注意必须两边同时绑好）→固定安放橡胶止水带、上层沥青软木→验收合格后继续绑扎底板上层钢筋→浇筑一侧的底板混凝土→浇另一侧的混凝土→清理后浇带→二次补浇混凝土。
4、后浇带的浇筑封闭
后浇带的保留时间，应按设计要求确定，根据设计要求当后浇带的功能为减少混凝土收缩应力时，后浇带应在两侧混凝土的龄期不小于60天后再浇筑；当后浇带的功能为减小混凝土的收缩应力和调节沉降兼有时，后浇带应在两侧建筑主体结构封顶后再浇筑。
后浇带应采取保护措施，防止垃圾杂物掉入。
保护措施可采用木盖覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500毫米以上。
地下室外墙竖向后浇带可采用砌砖保护。
楼层面板后浇带两侧的梁底模及梁板支承架不得拆除。
5、施工要点
5.1 后浇带的封闭材料应采用比先浇捣的结构砼设计强度等级提高一级的微膨胀混凝土浇筑振捣密实，并保持不少于14天的保温、保湿养护。
后浇带砼中使用的微膨胀剂和外加剂品种，应根据工程性质和现场施工条件选择，并事先通过试验确定掺入量。
浇筑前必须对施工缝进行必要的处理：清理缝内垃圾，凿除表面松动的砂、石及软弱混凝土层并凿毛，用水冲洗干净，并充分湿润，保持24h。
清除缝内积水。
水平后浇带浇筑前宜先铺15mm厚的水泥砂浆一层，其配合比与混凝土内砂浆相同。
5.2 所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术标准和设计要求。
微膨胀剂的掺量直接影响混凝土的质量，因此，其秤量应由专人负责，允许误差一般为掺入量的±2%。
5.3 后浇带的封闭。
浇筑结构混凝土时，后浇带的模板上应设一层钢丝网，后浇带施工时，钢丝网不必拆除。
后浇带无论采用何种形式设置，都必须在封闭前仔细地将整个混凝土表面的浮浆凿除，并凿成毛面，彻底清除后浇带中的垃圾及杂物，并隔夜浇水湿润，铺设水泥浆，以确保后浇带砼与先浇捣的砼连接良好。
地下室底板和外墙后浇带的止水处理，按设计要求及相应施工验收规范进行。
5.4 混凝土应搅拌均匀，否则会产生局部过大或过小的膨胀，影响混凝土质量。
所以应对掺微膨胀剂的混凝土搅拌时间适当延长。
5.5 后浇带砼应密实，与先浇捣的砼连接应牢固，受力后不应出现裂缝。
5.6 在预应力结构中，后浇带内的非预应力筋必须为预应力筋的锚固、张拉等留出必要空间。
5.7 预应力结构中的后浇带内有非预应力筋、预应力筋、锚具、各种管线等，此处的后浇带砼浇捣时，应高度注意其密实度。
5.8 地下室底板中后浇带内的施工缝应设置在底板厚度的中间，形状为“U”字型。
5.9 浇筑后浇带的混凝土如有抗渗要求，还应按规范规定制作抗渗试块。
5.10 关于地下室底板后浇带暴露期间的井点降水问题，本工程基坑内设置有近百口降水管井。
由于底板标高一般都处于地下水位以下，而后浇带又相对比较薄弱，为确保底板抗浮要求，在后浇带封闭之前不能拆除井点降水，但所有井点不拆除又势必造成很大的浪费。
建议可以沿后浇带长度方向在其底部预先单独埋设一套井点，这套井点直到后浇带封闭后再停止降水，这样可以节约工程成本。
结束语
本工程地下室大底板通过设置后浇带，以后浇带为界合理划分施工段及合理安排施工顺序、配合土方开挖做好垫层及抓紧基础底板施工、使底板大体积混凝土可以分块施工，加快了施工进度，缩短了施工工期。
由于不设永久性的沉降缝，简化了建筑结构设计，提高了建筑物的整体性，同时也减少了渗漏水问题的发生。
参考文献
1、李凡.高层混凝土结构质量验收要点.中国建筑工业出版社.2008.
2、吴天彤.高层建筑深基坑地下室施工技术分析.河南建筑.2011.10.。
