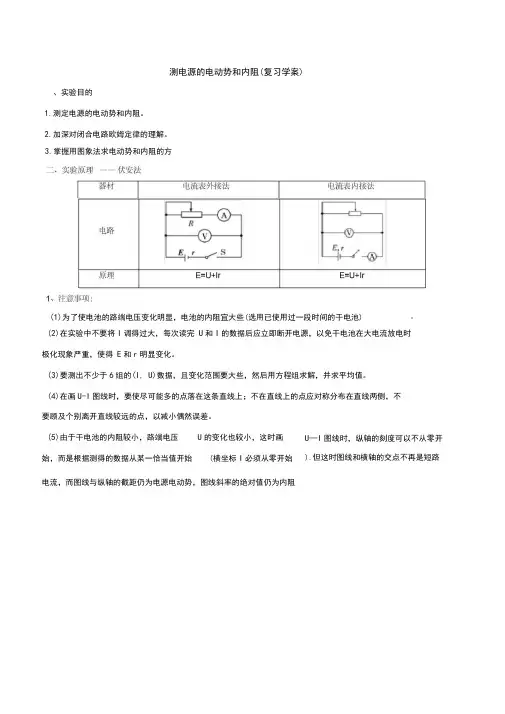

高三电学实验复习—测电源的电动势和内阻(复习学案)含答案
测电源的电动势和内阻(复习学案)、实验目的1.测定电源的电动势和内阻。
2.加深对闭合电路欧姆定律的理解。
(2)在实验中不要将I调得过大，每次读完U和I的数据后应立即断开电源，以免干电池在大电流放电时极化现象严重，使得E和r明显变化。
(3)要测出不少于6组的(I, U)数据，且变化范围要大些，然后用方程组求解，并求平均值。
(4)在画U-I图线时，要使尽可能多的点落在这条直线上；不在直线上的点应对称分布在直线两侧，不要顾及个别离开直线较远的点，以减小偶然误差。
(5)由于干电池的内阻较小，路端电压U的变化也较小，这时画始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始电流，而图线与纵轴的截距仍为电源电动势，图线斜率的绝对值仍为内阻U—I图线时，纵轴的刻度可以不从零开).但这时图线和横轴的交点不再是短路3.掌握用图象法求电动势和内阻的方法。
(1)为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池) OK52、数据处理方法一：联立方程求解的公式法 方法二：描点作图法0 02 必4 (1.6 ilk甲0J 04 0160.8 QAZ©甲3、误差分析(1)由读数不准确和电表线性不良引起误差。
(2)用图象法求E和r时，由于作图不准确造成的误差。
(3)由于实验电路及电压表、电流表内阻的影响，引起的系统误差。
测量方法系统误差记忆口诀电流表外接法E测＜E真r测＜r真外接全小电流表内接法E为真实值r测〉r真内接等大图像分析法：(1)采用电流表外接法电路，在理论上E=U+(I V+I A)「，其中电压表示数U是准确的电源两端电压.而实验中忽略了通过电压表的电流I V而形成误差，I测＜1真。
结论：①当电压表示数为零时，I V=0,I A= I短。
短路电流测量值=真实值.③因为r测=——,所以r测＜r真。
I短(2)采用电流表内接法电路，理论上有E=U+U A+I A「，I A为电源电流真实值，其中U A不可知而造成误差, U测＜U 真。
高考物理总复习实验题型训练 《测定电源的电动势和内阻》
精品基础教育教学资料，仅供参考，需要可下载使用！《实验：测定电源的电动势和内阻》针对训练1．某实验小组利用电压表和电阻箱测量电源的电动势和内阻 （1）请在虚线框中画出实验的电路图。
（2）实验的主要步骤如下：①检查并调节电压表指针指零，将开关S 断开，按照电路图连线。
②调节电阻箱R 的阻值至________。
③将开关S 闭合，逐渐调节电阻箱的阻值使电压表指针有足够的偏转，记下此时电阻箱的阻值R 和电压表的示数U 。
④改变电阻箱的阻值，测出几组U 及R 的数据，作出1R －1U的图线如图所示（单位为国际单位制单位）。
（3）由作出的1R －1U 图线可求得电动势E ＝________V ，内阻r ＝________Ω。
（结果保留两位有效数字）【答案】（1）见解析（2）最大值（3）3.3 V 【解析】（1）（2）为了保护电路，电阻箱的阻值应调为最大值。
（3）由闭合电路欧姆定律E ＝U ＋U R r ，得到1R ＝E r ·1U －1r ，由图象在纵轴上截距的绝对值得内阻r ＝1.0 Ω，由图象斜率可得电动势E ＝3.3 V 。
2．用图所示的电路测定一种特殊电池的电动势和内阻，它的电动势E 约为8 V ，内阻r 约为30 Ω，已知该电池允许输出的最大电流为40 mA 。
为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有：A．电流表A 0 Ω、额定电流为1 A）；G．导线和单刀单掷开关若干。
（1）为了电路安全及便于操作，定值电阻应该选________；滑动变阻器应该选________。
（填写器材名称）（2）接入符合要求的用电器后，闭合开关S，调滑动变阻器的阻值，读取电压表和电流表的示数。
取得多组数据，作出了如图所示的图线。
根据图线得出该电池的电动势E为________V，内阻r为________Ω。
（结果保留两位有效数字）（3）若所给电压表已被损坏，其他器材均可使用。
高考物理真题练习——测定电源的电动势和内阻(含答案)
测定电源的电动势和内阻一．选择题（共1小题）1．（2016•北京）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。
为使实验结果尽可能准确，最不可取的一组器材是( ) A ．一个安培表、一个伏特表和一个滑动变阻器B ．一个伏特表和多个定值电阻C ．一个安培表和一个电阻箱D ．两个安培表和一个滑动变阻器 二．填空题（共1小题）2．（2014•上海）在“用DIS 测电源的电动势和内阻”的实验中（1）将待测电池组、滑动变阻器、电流传感器、电压传感器、定值电阻、电键及若干导线连接成电路如图（a ）所示，图中未接导线的A 端应接在 点（选填“B ”、“ C ”、“ D ”或“E ” )。
（2）实验得到的U I -关系如图（b ）中的直线Ⅰ所示，则电池组的电动势为 V ，内电阻的阻值为 Ω。
（3）为了测量定值电阻的阻值，应在图（a ）中将“A ”端重新连接到 点（选填：“B ”、“ C ”、“ D ”或“E ” )，所得到的U I -的关系如图（b ）中的直线Ⅱ所示，则定值电阻的阻值为 Ω。
三．实验题（共13小题）3．（2020•北京）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1)Ω。
其中R 为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3k Ω。
（1）利用图1中甲图实验电路测电源的电动势E 和内电阻r ，所测量的实际是图2中虚线框所示“等效电源”的电动势E 和内电阻r '．若电流表内电阻用A R 表示，请你用E 、r 和A R 表示出E '、r '，并简要说明理由。
（2）某同学利用图象分析甲、乙两种方法中由电表内电阻引起的实验误差。
在图3中，实线是根据实验数据（图甲：U IR ==，图乙：)UI R=描点作图得到的U I -图象；虚线是该电源的路端电压U 随电流I 变化的U I -图象（没有电表内电阻影响的理想情况）。
测量电源的电动势和内阻 基础巩固(word版含答案)
4.3测量电源的电动势和内阻基础巩固2021—2022学年高中物理粤教版（2019）必修第三册一、选择题（共15题）1．某同学在做“测定干电池的电动势和内电阻”的实验时，记录的数据如下表所示：发现实验结果与预期的R均为保护电阻，则该同学的实验电路不一致。
分析记录的数据可估计实验电路错误所在。
已知下图中的1可能错接成图中的（）。
A．B．C．D．2．某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成U—I图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是（）A．E真>E测、r真>r测B．E真>E测、r真<r测C．E真<E测、r真>r测D ．E 真<E 测、r 真<r 测3．用伏安法测电池1和电池2的电动势E 1、E 2以及内阻r 1和r 2。
由测得的数据在U —I 图上分别它们的图线直线1和直线2，如图所示，由图可以判断（ ）A ．E 1 < E 2，r 1 < r 2B ．E 1 < E 2，r 1 > r 2C ．E 1 > E 2，r 1 > r 2D ．E 1 > E 2，r 1 < r 24．某同学在实验室利用如图甲所示的电路测量某电源的电动势和内阻。
根据实验数据绘出的11-U R图像与如乙图所示的图线类似，其中R 为电阻箱读数，U 为电压表读数。
请根据已学习的电学知识分析出正确的选项（ ）A ．电源的电动势大小为b 、内阻大小为b aB ．电源的电动势大小为1b、内阻大小为1aC ．电源的电动势大小为a 、内阻大小为a bD ．电源的电动势大小为1a 、内阻大小为1b5．用伏安法测电池1和电池2的电动势1E 、1E 以及内阻1r 和1r ．由测得的数据在U—I 图上分别它们的图线直线1和直线2，如图所示，由图可以判断：（ ）A ．1E ＜1E ，1r ＜1rB ．1E ＜1E ，1r ＞1rC ．1E ＞1E ，1r ＞1rD ．1E ＞1E ，1r ＜1r6．如图所示，用一只电流表和两个定值电阻测电源电动势和内电阻，由于未考虑电流表的内阻，其测量值E 和r 与真实值0E 和0r 相比较，正确的是（ ）A ．0E E =，0r r =B ．0E E >，0r r <C ．0E E =，0r r >D ．0E E >，0r r >7．用伏安法测一节干电池的电动势和内电阻r ，实验中可供选择的电压表有两个，量程分别为A(0～2 V)，B(0～5 V)，滑动变阻器两个：C(1000 Ω，0.1 A)，D(20 Ω，2A)，应选用的电压表和应选用的变阻器为( ) A ．A 、CB ．A 、DC ．B 、CD ．B 、D8．如图甲所示，R 为电阻箱(099.9)Ω～，置于阻值最大位置，x R 为未知电阻，(1)断开2S ，闭合1S ，逐次减小电阻箱的阻值，得到一组R 、I 值，并依据R 、I 值作出了如图乙所示的1R I－图线，(2)断开2S ，闭合1S ，当R 调至某一位置时，电流表的示数11.0?A I ＝；保持电阻箱的位置不变，断开1S ，闭合2S ，此时电流表的示数为20.8?A I ＝，据以上数据可知（ ）A ．电源电动势为3.0 VB ．电源内阻为0.5 ΩC ．Rx 的阻值为2 ΩD ．1S 断开、2S 接通时，随着R 的减小，电源输出功率减小9．如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的U I -图线，以下实验结论正确的是（ ）A ．电池电动势的测量值偏大B ．电池内阻的测量值为3.50ΩC ．外电路发生短路时的电流为1.40AD ．电压表的示数为1.20V 时，电源消耗的电功率为0.24W 10．下面是某同学对一些概念及公式的理解正确的是（ ） A ．根据公式QC U=可知，电容器的电容与电容器所带电荷量成正比，与两极板间的电压成反比 B ．电动势在数值上等于非静电力在电源内部把1C 的正电荷从正极移送到负极所做的功 C ．根据公式122q q F k r =可知，当两个电荷之间的距离趋近于零时库仑力变得无限大 D ．根据公式AB ABWU q=可知，若将电荷量为1C 的正电荷，从A 点移动到B 点克服电场力做功1J ，则A 、B 两点的电势差为1V -11．为测量电源的电动势和内阻，甲同学采用图甲所示的方案，测得电源电动势为E 1，内阻为r 1；乙同学采用图乙所示的方案，测得电源电动势为E 2，内阻为r 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第90练测定电源的电动势和内阻
基础过关
一、单项选择题（每小题只有一个选项符合题意）
1. 在进行测定电源电动势和内电阻的实验时，除了需有待测电源、开关和导线外，下列各组器材可以完成实验的是（填字母代号）（）
A．电压表和电流表
B．电流表和电阻箱
C．电流表和滑动变阻器
D．电压表和电阻箱
E．电压表和滑动变阻器
F．电压表、电流表和滑动变阻器
2．用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U —I图，由图可知（）
A．电池电动势的测量值是1.40V
B．电池内阻的测量值是3.50Ω
C．外电路发生短路时的电流为0.40V
D．电压表的示数为1.20V时电流表的示数I′
=0.20A
3．下面给出几种用伏安法测量E和r的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是（）
A．测出两组I、U的数据，用闭合电路欧姆定律列方程求解E和r
B．多测几组I、U值，求出几组F和r，最后分别求出E和r的平均值
C．测出多组I、U值，画出U—I图线，根据图线求E和r
D．多测出几组I、U值，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出r
二、简答题（把答案填在相应的横线上或按题目要求作答）
4．某同学用电源电动势，调节滑动变阻器，读出电压表和电流表的
示数，并多次重复，画出的U—I图线如图所示，则该电源的电动势E=
V.内阻r= Ω.
5．图中R为已知电阻，R x为待测电阻，S1为单刀单掷开关，S2为单刀双掷开关，V为电压表（内阻极大），E为电源（内阻不可忽略），现用图中电路测量电源电动势E及电阻R.
（1）写出操作步骤：；
（2）由R及测得的量，可得E= ，R x= .
6．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
（A）干电池E（电动势约为1.5V、内电阻大约为1.0Ω）
（B）电压表V（0~15V）
（C）电流表A（0~0.6A、内阻约为0.1Ω）
（E）滑动变阻器R1（0~10Ω、10A）
（F）没动变阻器R2（0~100Ω、1A）
（G）定值电阻R2=990Ω
（H）开关、导线若干
（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是（填写字母代号）；
（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号.
（3）上图为某一同学根据他设计的实验，给出的I1—I2图线（I1为电流表G的示数，I2为电流表A的示数），由图1线可求得被测电池的电动势E= V，内电阻r= Ω.
7．已知太阳能电池组的电动势约为8V，短路电流约为4mA，为了精确地测出它的电动势和内电阻，除导线和开关外，可供选择的仪器有：
A．电流表：量程5mA，内阻约为10Ω
B．电流表：量程20mA，内阻约为40Ω
C．电压表：量程5.0V，内阻约为5kΩ
D．电压表；量程15V，内阻约为15kΩ
E．滑动变阻器：电阻4kΩ
F．滑动变阻器：电阻40kΩ
（1）为使实验尽可能方便、安全、准确，选择用上述仪器中的（用仪器前的字母表示）.
（2）在虚线框内画出电路图.
（3）该电路测得的电源电动势和真实值相比较，测得的内电阻和真实值相比较.（填“偏大”“偏小”或“相等”）
8．如图是利用改装电表测量两节电池的电动势及内阻的电路图.两只灵敏电流计的内阻均为600Ω量程均为1mA.
（1）根据图中电阻箱的数值，改装后电压表的量程是，电流表的量程是.
（2）若实验中操作规范，消除了偶然误差，每节电池的内阻约为1Ω，则内阻测量的相对误差约为.
（3）只改动图中的一根导线，就可以大大减少内阻测量的误差，试完成这根线的调整. 9．某人设计了如图所示的电路，该电路能够测量电源E的电动势和内电阻r ，E′是辅助电源.A、B两点间有一灵敏电流计G.
（1）补充下列实验步骤：
①闭合开关S1、S2，使得灵敏电流计的示数为零，这时，
A、B两点U A、U B的关系是U A U B，即A、B相当于同一点，
读出电流表和电压表的示数I1和U1，其中I1就是通过电源E的电流.
②改变滑动变阻器R、R′的阻值，重新使得，读
出.
（2）写出步骤①②对应的方程式及电动势和内电阻的表达式.
（3）说明此方法的优点.
10．为测定一节蓄电池的电动势和内阻（内阻约为0.5Ω），实验可能采用的电路图如图甲、乙所示.为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R0，除蓄电池、开关，导线外，可供使用的实验器材还有：
A．电流表（量程0.6A、内阻约0.5Ω）
B．电压表（量程3V，内阻约6kΩ）
C．电压表（量程15V，内阻约30kΩ）
D．定值电阻（阻值1Ω，额定功率5W）
E．定值电阻（阻值10Ω，额定功率10W）
F．滑动变阻器（阻值范围0~10Ω，额定电流2A）
G．滑动变阻器（阻值范围0~200Ω，额定电流1A）
（1）实验应采用电路（填“甲”或“乙”）；
（2）电压表应选，定值电阻应选，滑动变阻器应选.（填相应仪器的序号）
11．王红同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻R0.他设计了如图所示的电路来测R0的阻值，实验时用U1，U2，I分别表示电表V1，V2，A的读数，并将滑动变阻器的滑片P移动到不同位置时，记录了U1，U2，I的一系列值.
（1）他在同一坐标纸上分别作出U1—I，U2—I，图线，则所作的直线斜率较大的是.
（2）定值电阻R0的计算表达式是R0= （用测得的物理量表示），若实验中的所有操作和数据处理无错误，实验中测得R0值（值“大于”、“等于”或“小于”）实际值.
（3）张超同学说：“在王红同学所用的实验器材中，如果知道电流表的内阻r A，就能少用一个电压表测出电动势、内阻以及R0的值.请你在虚线框中画出张超同学设想的电路图，并写出简单实验步骤和E，r ，R0三个物理量的计算式.
第90练 测定电池的电动势和内阻
1．BDF
2．AD 解析 由全电路欧姆定律U=E-Ir 知当I=0时，U=E.U-I 直线的斜率表示
电源的内阻，则U I U r ,10
10.00.140.1Ω=--=∆∆=轴的电压刻度不是从零开始的，U-I 图线的横截距不再表示U=0时的短路电流，而是表示路端电压1V 时的干路
电流是0.4A ，因为r i U =∆∆=常数，从图中易知4
.014.12.14.1-='-I ，所以A I 2.0='.正确选项是AD.
拓展：本题主要考查测电动势和内阻实验中U-I 图像的意义，同时考查学生由图像提取信息的能力.解题的关键是要理解开路电压就是电动势，图线斜率的绝对值是内阻.
3．C 4.9.5V ,0.5Ω
5．（1）操作步骤：①S 1断开，S 2接到a 端，记下电压表的读数U 1；②S 2仍接到a 端，闭合S 1，记下电压表的读数U 2；③S 1仍闭合，S 2接到b 端，记下电压表的读数U 3 （2）E=U 1，R U U U R x 323-=
6．（1）R 1
（2）电路图如右图所示
（3）1.47,0.83
解析 该题主要考查用伏安法测电动势和内阻，由于干电池的内
阻与电流表的内阻相差不大故采用安培表内接法.要使调节方便滑动变阻器选R 1，要使读数准确，电压表的量程选0～3V ，电流表的量程选0～0.6A ，方使实验误差达到最小，而提供的电压表V （0～15V ）很显然不能满足要求，分析题目所给的条件可以把电流表改装成量程为0～3V 的电压表，只要给电流表G 串联一个阻值为990Ω的定值电阻就能满足题意.
7．（1）ACE （2）电流表外接（如图）
（3）相等，偏大
解析 绝大部分同学沿袭课本实验原理用电流表内接法，出现这
种错误主要是这一部分学生不注意分析题中所要测量的电源是高内阻电源（短
I E r ==2000Ω），抓住了这个本质后，该题很显然用电流表外接法，其它的问题如器材的选取、误差的分析在此基础上结合本文有关内容也就迎刃而解了.
8．答案：（1）3V ，0.6A （2）50%
（3）将下面的电流计正接线柱与滑动变阻器滑杆右端的接
线从滑杆右端改接到开关的右接线柱上.
解析：本题是在教材上测电动势和内阻的实验的改进，具体做题时先要作出电路图，分清电路的组成，在此基础上还要能正确读出电阻箱的电阻值，能理解电压表和电流表的改装原理，了解相对误差的定义及如何减少误差.由图可知这是一个用外接法来测量电动势和内阻的实验，只是两电表都是用电流表改装的，易知改装后的电压表的量程是3V ，电流表的量程是0.6A ，本题中测量的相对误差%,50%100||0
0=⨯-=r r r 测η若用内接法则测量的相对误差%06.030022%10000≈=⨯+=
V R r r η，由此可见误差主要是由电流表的分压引起的，故只要将外接法改为内接法即可.
9．（1）①调节滑动变阻器R ，R '；= ②灵敏电流计的示数为0；电流表和电压表的示数I 2和U 2；
（2）E=I 2r+U 1,E=I 2r+U 2,解得E=U 1+2
112
21121,)(I I U U r I I U U I --=--； （3）求出的E ，r 是准确值，不存在系统误差.
10．（1）乙 （2）B ，D ，F
11．（1）U 2-I （2）T
U U R 210-=
（3）电路图：
实验步骤：①按电路图连接好电路；
②闭合开关S ，移动滑片P 使滑动变阻器短路，测得两电表读数为U 1，I 1； ③移动滑片P 使滑动变阻器不短路，测得两电表读数为U 2、I 2；
④整理器材，数据处理. 计算公式：①212112I I I U I U E --=
②2112I I U U r A --= ③1110I r I U R A -=。
