交换机、路由器设备选型总结
路由器与交换机配置实训总结(完整版)应付老师必备
路由器与交换机配置实训总结(完整版)应付老师必备1、了解路由器与交换机的基本概念与职能路由器和交换机都是网络的基础设备，它们的作用非常重要，搭建网络必不可少。
路由器是一种用来实现互联网协议路由的网络选择设备，它能够识别一定范围内的数据包，并将其转发到正确的位置，以实现数据传输。
交换机是一种用于内部网络连接的设备，它可以收集，过滤，交换数据包，并将其路由到正确的目的地。
同时，交换机也可以为网络设置访问策略，以保证网络的安全性。
2、掌握网络设备的基本操作在进行网络设备配置之前，最先需要掌握网络设备的基本操作，以便能够对网络设备进行操作及测试。
对于路由器，首先要配置路由器的基本参数，包括IP地址、子网掩码、网关地址等，以便与服务器连接。
另外，还要正确设置路由表，使得路由器能够正确转发数据包。
对于交换机，首先要设置端口类型，一般包括以太网端口、光纤端口和无线端口，根据实际情况确定端口类型。
另外，还要设置交换机的基本参数，包括IP地址、子网掩码、VLAN（虚拟局域网）、端口流量控制等，以便可以在网络中进行数据传输。
3、介绍实训过程中学到的知识实训过程中，我们学习了如何配置路由器与交换机的一些基本知识，包括IP地址、子网掩码、VLAN、端口流量控制等。
我们学习了如何正确配置路由表，将收到的数据包转发到正确的位置，以便实现不同网络节点之间数据的传输。
我们还学习了网络设备的测试方法，如 Ping 命令、 Tracert 命令、 Show 命令等，以便对网络建立连接后对其进行检测和性能检测。
4、总结以上是本次路由器与交换机配置实训的总结，我们通过实训掌握了路由器与交换机的基本概念，并知晓如何正确配置网络设备及其参数，以及介绍了网络设备的测试方法，为为今后设计、配置网络环境打下了基础。

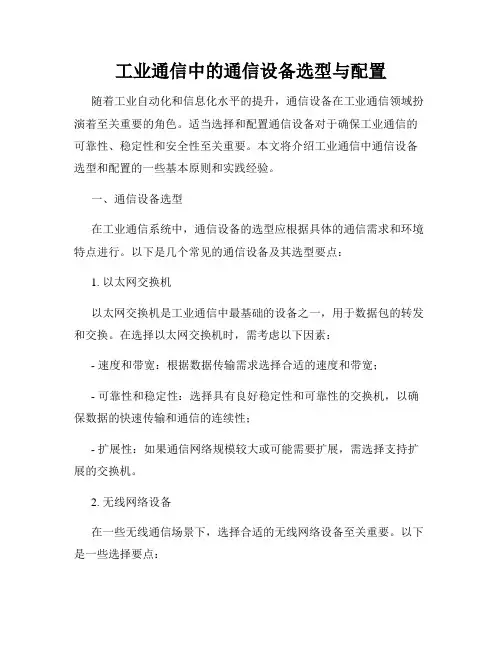

工业通信中的通信设备选型与配置
工业通信中的通信设备选型与配置随着工业自动化和信息化水平的提升，通信设备在工业通信领域扮演着至关重要的角色。
适当选择和配置通信设备对于确保工业通信的可靠性、稳定性和安全性至关重要。
本文将介绍工业通信中通信设备选型和配置的一些基本原则和实践经验。
一、通信设备选型在工业通信系统中，通信设备的选型应根据具体的通信需求和环境特点进行。
以下是几个常见的通信设备及其选型要点：1. 以太网交换机以太网交换机是工业通信中最基础的设备之一，用于数据包的转发和交换。
在选择以太网交换机时，需考虑以下因素：- 速度和带宽：根据数据传输需求选择合适的速度和带宽；- 可靠性和稳定性：选择具有良好稳定性和可靠性的交换机，以确保数据的快速传输和通信的连续性；- 扩展性：如果通信网络规模较大或可能需要扩展，需选择支持扩展的交换机。
2. 无线网络设备在一些无线通信场景下，选择合适的无线网络设备至关重要。
以下是一些选择要点：- Wi-Fi标准：根据通信需求和设备兼容性选择不同的Wi-Fi标准，如802.11b/g/n/ac；- 频率和信道：根据工业环境特点选择合适的频率和信道，以避免干扰和提高通信质量；- 安全性：确保无线网络设备支持数据加密和访问控制等安全功能。
3. 路由器和防火墙在工业通信系统中，路由器和防火墙用于实现不同网络之间的连接和保护工业网络的安全。
选型要点如下：- 功能和性能：根据通信需求选择具备相应功能和足够性能的路由器和防火墙；- 安全性：确保路由器和防火墙支持数据包过滤、访问控制和虚拟专网等安全功能。
二、通信设备配置通信设备配置是通信系统建设中的关键环节，合理的配置能够提高通信效率和稳定性。
以下是一些建议的通信设备配置实践：1. 网络拓扑设计根据通信需求和系统规模，合理设计和规划工业通信网络的拓扑结构。
常见的拓扑结构有星型、环形、总线型等，每种结构都有适用的场景。
在设计拓扑结构时应考虑容错性、带宽分配和可靠性等因素。

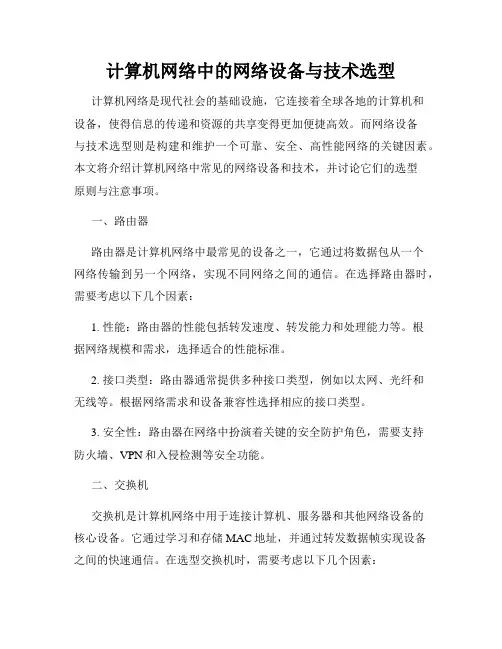

计算机网络中的网络设备与技术选型
计算机网络中的网络设备与技术选型计算机网络是现代社会的基础设施，它连接着全球各地的计算机和设备，使得信息的传递和资源的共享变得更加便捷高效。
而网络设备与技术选型则是构建和维护一个可靠、安全、高性能网络的关键因素。
本文将介绍计算机网络中常见的网络设备和技术，并讨论它们的选型原则与注意事项。
一、路由器路由器是计算机网络中最常见的设备之一，它通过将数据包从一个网络传输到另一个网络，实现不同网络之间的通信。
在选择路由器时，需要考虑以下几个因素：1. 性能：路由器的性能包括转发速度、转发能力和处理能力等。
根据网络规模和需求，选择适合的性能标准。
2. 接口类型：路由器通常提供多种接口类型，例如以太网、光纤和无线等。
根据网络需求和设备兼容性选择相应的接口类型。
3. 安全性：路由器在网络中扮演着关键的安全防护角色，需要支持防火墙、VPN和入侵检测等安全功能。
二、交换机交换机是计算机网络中用于连接计算机、服务器和其他网络设备的核心设备。
它通过学习和存储MAC地址，并通过转发数据帧实现设备之间的快速通信。
在选型交换机时，需要考虑以下几个因素：1. 速率和端口数量：根据网络规模和预期的数据流量，选择具有足够速率和端口数量的交换机。
2. 可管理性：选择支持SNMP、VLAN和流量控制等可管理功能的交换机，方便网络的配置和监控。
3. 安全性：交换机应该支持802.1X认证、端口安全和流量监测等安全功能，以保护网络免受未授权访问和攻击。
三、防火墙防火墙是计算机网络中用于保护网络免受恶意攻击和非法访问的设备。
它通过监控和过滤数据流量来保护网络的安全性。
在选型防火墙时，需要考虑以下几个因素：1. 安全功能：防火墙应该支持入侵检测和阻止、攻击预防、虚拟专用网络（VPN）等安全功能。
2. 吞吐量和连接数：根据网络规模和预期的连接数，选择具有足够吞吐量和连接数的防火墙。
3. 管理和配置：选择易于管理和配置的防火墙，方便进行安全策略的设置和更新。
路由器、交换机常见指标总结
三、 路由器配置
接口种类：列举路由器能支持的接口种类，体现路由器的通用性。常见的 接口种类有：通用串行接口（通过电缆转换成 RS 232 DTE/DCE 接口、V.35 DTE/DCE 接口、X.21 DTE/DCE 接口、RS 449 DTE/DCE 接口和 EIA530 DTE 接口 等）、10M 以太网接口、快速以太网接口、10/100 自适应以太网接口、千兆以 太网接口、ATM 接口（2M、25M、155M、633M 等）、POS 接口（155M、622M 等）、 令牌环接口、FDDI 接口、E1/T1 接口、E3/T3 接口、ISDN 接口等。
1. 端口吞吐量 实测值与接口位置及关系相关，例如同一插卡上端口间测试的吞吐量可能与 不同插卡上端口间吞吐量值不同。
2. 整机吞吐量 实测值小于等于路由器所有端口的吞吐量实测值之和——只有在达到整机 线速的时候相等。“支持线速”，表示能无阻塞地处理帧，即设备内部没有因内 部背板带宽不足而等待处理的帧。交换机支持线速等价于:交换机的整机线速带 宽约=千兆端口数*2（对应光纤收发 2 个方向）≤标称背板带宽（G）。也就是短 板是线速，不在背板时，吞吐量才能达到线速。
对 IP 以外协议的支持：除支持 IP 协议外，路由器设备还可以支持 IPX、 DECNet、AppleTalk 等协议。这些协议在国外有一定应用，在我国应用较少，一 般不用考虑。
三、 组播协议支持情况
互连网组管理协议(IGMP) ：IGMP（Internet Group Management Protocol） 是 IP 主机用作向相邻多目路由器报告多目组成员。多目路由器是支持组播的路 由器，向本地网络发送 IGMP 查询。主机通过发送 IGMP 报告来应答查询。组播路 由器负责将组播包转发到所有网络中组播成员。
局域网组建的网络设备选型和采购指南
局域网组建的网络设备选型和采购指南一、引言在现代信息化时代，局域网已成为企业、机构和组织不可或缺的基础设施之一。
为了建立高效、稳定的局域网，正确的网络设备选型和采购是至关重要的。
本文将就局域网组建的网络设备选型和采购提供一些指南和建议。
二、网络设备选型1. 路由器路由器是局域网中最核心的设备之一，用于实现不同子网之间的通信。
在选购路由器时，应考虑以下因素：- 速度和性能：选择支持高速数据传输的路由器，能够满足企业或机构用户的需求。
- 安全性：选购具备防火墙、VPN等安全功能的路由器，以保护局域网内部数据的安全性。
- 扩展性：考虑未来的扩展需求，选择支持多个接口和协议的路由器。
2. 交换机交换机是局域网中用于连接多台计算机和其他网络设备的核心设备。
在选购交换机时，应考虑以下因素：- 端口数量和速度：根据局域网中计算机和其他设备的数量和数据传输需求，选择适当数量和速度的端口。
- 交换容量：选择具备足够交换容量的交换机，以确保网络传输的顺畅。
- 电源供应和冗余设计：选择支持双电源供应和冗余设计的交换机，以提高网络的可用性。
3. 防火墙防火墙是保护局域网内部网络安全的重要设备，可以过滤和监控进出局域网的流量。
在选购防火墙时，应考虑以下因素：- 安全性：选择具备强大的安全功能和防御能力的防火墙，如入侵检测和防病毒功能等。
- 支持的协议和应用程序：根据实际需求选择支持的协议和应用程序，确保防火墙能够适应不同的网络环境。
- 管理和配置：选择易于管理和配置的防火墙，以减轻网络管理员的工作负担。
4. 网络存储设备网络存储设备用于存储和备份局域网中的数据，提供高效的数据访问和保护。
在选购网络存储设备时，应考虑以下因素：- 存储容量：根据局域网中的数据量和增长预测，选择适当容量的存储设备。
- 数据备份和恢复：选择支持自动备份和恢复功能的存储设备，以确保数据的安全性和可靠性。
- 可扩展性：考虑未来的存储需求，选择支持扩展的存储设备，以便灵活地增加存储容量。
网络设备选型
三、宽带路由器选型
22
（2）熟悉宽带路由器硬件
路由器作为一种网间联接设备，一个作用是连通不同的网 络，另一个作用是选择信息传送的线路。选择通畅快捷的路径，能 大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源， 提高网络系统畅通率。宽带路由器的吞吐量、交换速度及响应时间
是三个最为重要的参数。
三、宽带路由器选型
17
1、宽带路由器简介
宽带路由器是近几年来新兴的一种网络产品，它伴随着宽 带的普及应运而生。宽带路由器在一个紧凑的箱子中集成了路由器 、防火墙、带宽控制和管理等功能，具备快速转发能力，灵活的网 络管理和丰富的网络状态等特点。多数宽带路由器针对中国宽带应 用优化设计，可满足不同的网络流量环境，具备满足良好的电网适 应性和网络兼容性。多数宽带路由器采用高度集成设计，集成 10/100Mbps宽带以太网WAN接口、并内置多口10/100Mbps自适应交换 机，方便多台机器连接内部网络与Internet，可以广泛应用于家庭 、学校、办公室、网吧、小区接入、政府、企业等场合。
26
（2） 固定端口交换机和模块化交换机 以交换机的结构为标准，交换机可分为固定端口交换机和模 块化交换机两种不同的结构。 ①固定端口交换机
固定端口交换机只能提供有限数量的端口和固定类型的接口（如100Base-T、 1000Base-T或GBIC、SFP插槽）。一般的端口标准是8端口、16端口、24端口、48 端口等。固定端口交换机通常作为接入层交换机，为终端用户提供网络接入，或 作为汇聚层交换机，实现与接入层交换机之间的连接
三、宽带路由器选型
20
（4）吞吐量
吞吐量表示的是路由器每秒能处理的数据量，是路由器性 能的直观反映。路由器的吞吐量应该是在NAT（网络地址转换）开启 、防火墙关闭的情况下得出的测试数据。
网络规划设计中的设备选型与配置指南(五)
网络规划设计中的设备选型与配置指南随着信息技术的不断发展，网络已经成为人们生活和工作中不可或缺的一部分。
无论是家庭网络还是企业网络，网络规划设计的关键在于设备的选型与配置。
本文将从设备选型和配置两个方面，简要介绍网络规划设计中的重要考虑因素。
一. 设备选型1. 路由器路由器是网络中最重要的设备之一，用于转发与控制网络流量。
在选购路由器时，需要考虑以下因素：- 性能要求：根据需要选择合适的传输速率及转发性能。
- 无线覆盖：如果需要无线网络覆盖，选择带有无线功能的路由器。
- 安全特性：考虑网络安全需求，选择支持网络防火墙、入侵检测等安全功能的路由器。
- 可扩展性：根据网络未来扩展的需求，选择具备足够接口的路由器。
2. 交换机交换机用于实现局域网内不同设备之间的通信。
在选购交换机时，应考虑以下因素：- 端口速率：根据需求选择合适的端口速率，常见的选择有千兆以太网和十字兆以太网。
- 端口数量：根据局域网中设备的数量，选择具备足够端口的交换机。
- 管理功能：选择拥有管理功能的交换机，以便实现对网络流量的监控和管理。
3. 防火墙防火墙用于保护网络免受未经授权的访问和网络攻击。
在选购防火墙时，需要考虑以下因素：- 安全特性：选择支持网络访问控制、VPN隧道、入侵检测等功能的防火墙。
- 吞吐量：根据网络流量的预估，选择具备足够吞吐量的防火墙。
- 扩展性：根据未来网络扩展的需求，选择可灵活扩展的防火墙。
二. 设备配置1. IP地址规划IP地址是网络中设备进行通信的唯一标识。
在进行设备配置时，要考虑如下因素：- IP地址分配：为每个设备分配唯一的IP地址，避免冲突。
- 子网划分：根据网络规模和性能需求，合理划分子网。
- DHCP设置：配置动态主机配置协议（DHCP）服务器，实现自动分配IP地址。
2. 网络安全配置网络安全配置是保护网络免受未经授权访问和攻击的重要一环。
以下是一些网络安全配置的指南：- 强密码策略：要求设备用户使用强密码，并定期修改密码。
交换机路由器设备选型依据
交换机路由器设备选型依据交换机路由器设备选型依据1.引言本文档旨在为企业或组织在选择交换机和路由器设备时提供详细的参考依据。
选择适合的交换机和路由器设备对于建立可靠和高效的网络基础设施至关重要。
2.基本概念2.1 交换机交换机是一种网络设备，可以连接多台计算机或其他网络设备，它可以实现内部网络之间的数据交换和转发。
2.2 路由器路由器是一种网络设备，负责将数据包从源地质发送到目标地质，同时实现不同网络之间的数据传输。
3.交换机选型依据3.1 端口需求根据网络规模和需求，选择具备足够端口数的交换机，以支持所有连接设备的接入。
3.2 协议支持确保交换机支持所需的网络协议，例如以太网、Fast Ethernet、Gigabit Ethernet等。
3.3 速度和带宽根据网络流量和需求，选择具备足够的速度和带宽的交换机，以确保数据传输的高效性和稳定性。
3.4 可扩展性如果预计网络将来可能扩展，选择具备良好可扩展性的交换机，以方便后续的网络升级和扩容。
3.5 可管理性对于大规模网络，选择具备可管理性的交换机，使网络管理员能够方便地监控和管理交换机的状态和配置。
3.6 安全性考虑交换机的安全功能，例如VLAN支持、访问控制列表（ACL）等，以确保网络安全。
4.路由器选型依据4.1 网络协议确保路由器支持所需的网络协议，如IP、BGP、OSPF等。
4.2 带宽和处理能力根据网络流量和需求，选择具备足够带宽和处理能力的路由器，以确保数据传输的高效性和稳定性。
4.3 可扩展性考虑网络未来的扩展需求，选择具备高可扩展性的路由器，以方便后续网络升级和扩容。
4.4 防火墙和安全功能考虑路由器的安全功能，如防火墙、VPN支持等，以确保网络的安全性。
4.5 管理和监控功能选择具备良好管理和监控功能的路由器，以方便网络管理员对路由器进行配置和故障排查。
5.附件本文档涉及附件，包括网络拓扑图、设备规格表、功能对比表等。
6.法律名词及注释6.1 IP：Internet Protocol（互联网协议）6.2 BGP：Border Gateway Protocol（边界网关协议）6.3 OSPF：Open Shortest Path First（开放式最短路径优先）6.4 VLAN：Virtual Local Area Network（虚拟局域网）6.5 ACL：Access Control List（访问控制列表）（注释：以上为常见的网络术语和缩写）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、交换机选型：
1.背板带宽是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
交换机机箱内部背后设置的大量的铜线，而背板带宽指的是这些铜线提供的带宽，与背板带宽有关的，是背板铜线部署的多少；交换容量是实际业务板卡与交换引擎之间的连接带宽，真正标志了交换机总的数据交换能力，与交换容量有关的，是业务插槽与管理引擎上的交换芯片，交换容量是决定交换机性能转发的主要因素。
所有单端口容量*端口数量之和的2倍<背板带宽，才可以实现全双工无阻塞交换。
比如cisco公司的Catalyst2950G-48,它有48个100Mbit/s端口和2个1000Mbit/s端口，它的背板带宽应该不小于13.6Gbit/s，才能满足线速交换的要求。
计算如下：(2*1000+48*100)*2(Mbit/s)=13.6(Gbit/s)
2.满配置吞吐量(Mpps)=满配置GE端口数×1.488Mpps,其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如:1台最多能够提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在任何端口均线速工作时，提供无阻塞的包交换。
假如一台交换机最多能够提供176个千兆端口，而宣称的吞吐量为不到261.8Mpps(176 x 1.488Mpps = 261.8)，那么用户有理由认为该交换机采用的是有阻塞的结构设计。
1.488的由来：包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
计算方法如下：一个数据包的实际长度为(64＋8＋12)byte=(512+64+96)bit=672bit,说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488095Mpps=1000Mbit/s/672bit。
快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为0.1488095Mpps=100Mbit/s/672bit。
对于万兆以太网，一个线速端口的包转发率为14.88Mpps；
对于千兆以太网，一个线速端口的包转发率为1.488Mpps；
对于快速以太网，一个线速端口的包转发率为0.1488Mpps；
对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps；
对于OC－48的POS端口，一个线速端口的包转发率为468MppS。
3.典型的网络设计会采用过载(Oversubscription)设计模式
过载设计的规则：
接入层到汇聚层--过载率：10:1到20:1
汇聚层到核心层--过载率：2:1到4:1
服务器群--过载率：1:1到4:1
例子：假设三级网络结构
接入层：10000台PC，每台PC使用1000M接入，采用10G上联汇聚层，20:1的过载率；
汇聚到核心层：10GE上联，4:1的过载率；双核心架构，核心交换机之间使用双10G 捆绑链路相连提供冗余。
最终核心层的网络流量最高为：10000*1000M*2*1/(4*20)+10G*2*2=290Gbps,也就是说最大需要的背板带宽为290Gbps,包转发能力为：290G*1.488Mpps=431.52Mpps;
汇聚层的网络流量为：10G*(4+2)*2=120Gbps,即最大需要背板带宽为120Gbps，包转发率为：120G*1.488Mpps=178.56Gpps；
接入层选择48口的交换机，交换容量为：(48*1000M+1*10000M)*2=116Gbps,即最大需求背板带宽为116Gbps，包转发率为：116*1.488Mpps=172.6Mpps。
按照20:1的过载
率，可以知道汇聚层交换机的每个10G端口下联5台堆叠的交换机(200/48=5)，10000台PC/200台PC=50个汇聚层交换机端口，则需要5*50=250台接入层交换机；按照汇聚到核心4:1的过载率，需要汇聚层交换机数为：50/4=13台。
二、路由器选型：
WAN的带宽及对应的广域网流量类型将决定所采用路由器的基本规格。
一般数据包大小：
语音平均为280字节=280*8=2240bit,IMIX平均为354字节=354*8=2832bit，Internet 平均数据包大小为576字节=576*8=4608bit；
假设10M Internet带宽和100M广域网带宽，以最小数据包672bit来计算，则需要的包转性能为110Mbps/672bit=163.7kpps，也就是说只有包转发率比163.7kpps大的路由器就可以满足需求。
接口类型的选择由广域网连接的类型决定。
