介绍QCZ-1气动冲击钻知识点
气动冲击钻使用范围和工作原理
sh09
目录
CONTENTS
01 气动冲击钻功能及特点
02 气 动 冲 击 钻 使 用 范 围Biblioteka 03 气动冲击钻结构和工作原
理
04 气 动 冲 击 钻 技 术 规 格
气动冲击钻功能及特点
QCZ-1多用气动钻机是轻便灵巧的小型气动工具，具有冲击 回转，单纯冲击和顺时针旋转的功能。气动防爆无火花，安
全性能好等特点。
气动冲击钻使用范围
气动冲击钻主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、 精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防中煤机械爆 矿井中，气动防爆无火花更能体现其安全性。
气动冲击 钻结构和 工作原理
气动冲击钻由柄体、压柄、气缸、机头、推 杆等组成。压气由气管连接管接头进入压柄 进行气量调节而进入气缸，再由推杆调节行 成冲击回转或单纯冲击，从而达到冲击或回 转的作用。
气动冲击钻技术规格
• 外形尺寸（长×宽×高）………………366×185×76毫米 • 机重………………………………..…4.5公斤 • 气缸直径………………………………34毫米 • 活塞行程………………………………32毫米 • 气管内径………………………………10毫米 • 当气压为………………………………0.4Mpa时 • 冲击能量……………………………...≥2.5焦耳 • 冲击频率………………………………≥48赫兹 • 耗气量………………………………....≤12升／秒 • 所配冲击钻头规格…………………#8 #12 #14 #16 #18 #20 #24 • 大打孔深度………………………250毫米。
谢谢观赏
冲击钻方案
冲击钻方案1. 引言冲击钻是一种常用的钻孔工艺，广泛应用于地质勘探、矿产开采和建筑工程等领域。
本文将介绍冲击钻的基本原理、工作流程以及适用范围，并对冲击钻的优缺点进行评估。
2. 冲击钻的原理冲击钻是利用冲击力将钻头不断地对工作面进行冲击，使岩石破碎并形成孔洞的一种钻孔方法。
其基本原理如下：•冲击力生成：冲击钻主要通过施加重锤的冲击力来产生冲击能量。
重锤通过气动、液压或电动方式进行驱动，将冲击能量传送到钻头上。
•岩石破碎：冲击钻头上的钻锥在重锤的冲击力作用下，不断对工作面施加冲击。
冲击力会使钻头产生冲击能量，使岩石发生破碎，形成破碎岩屑。
•孔洞形成：冲击钻不断重复冲击作业，将岩石破碎的岩屑从孔底排出，逐渐形成孔洞。
3. 冲击钻的工作流程冲击钻的工作流程主要包括钻孔准备、钻进作业和钻孔完成三个阶段。
3.1 钻孔准备在进行冲击钻前，需要进行一系列的准备工作：1.确定钻孔位置：根据工程要求，在工作面上确定钻孔的位置和数量。
2.安装钻台：将冲击钻机的底座与工作面固定，使冲击钻机稳定。
3.装配钻杆：将所需长度的钻杆连接在一起，装配成完整的钻杆组。
4.安装钻头：将钻头装配在钻杆组的末端。
3.2 钻进作业在进行冲击钻作业时，按照以下步骤进行：1.启动冲击钻机：启动冲击钻机的驱动装置，使其正常运行。
2.下钻：将钻头放到工作面上，并根据需要调整冲击钻的位置。
启动冲击机构，利用冲击力开始进行冲击钻作业。
3.持续冲击：冲击钻机通过不断地重复冲击作业，使岩石逐渐被破碎，形成孔洞。
4.排屑清理：在钻孔过程中，随着岩石破碎，会产生大量的岩屑。
及时清理岩屑，保持钻孔通畅。
3.3 钻孔完成完成钻孔后，进行以下步骤：1.停止冲击钻机：停止冲击钻机的驱动装置，使冲击钻停止工作。
2.拆除钻头和钻杆：将钻头从钻杆组中拆除，并将钻杆组逐节拆除。
3.清理冲击钻机：清理冲击钻机的工作面和零件，清除岩屑和尘土。
4. 冲击钻的适用范围冲击钻广泛应用于以下领域：•地质勘探：冲击钻可以用于地质勘探中的岩芯采集和地下水勘察，能够快速、高效地获取地质信息。

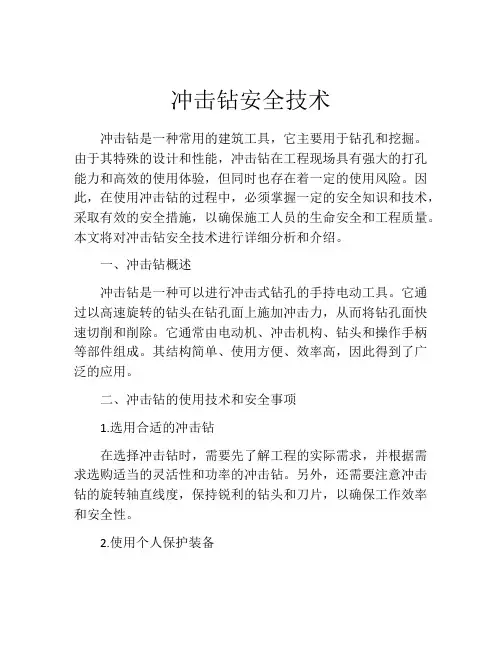

冲击钻安全技术
冲击钻安全技术冲击钻是一种常用的建筑工具，它主要用于钻孔和挖掘。
由于其特殊的设计和性能，冲击钻在工程现场具有强大的打孔能力和高效的使用体验，但同时也存在着一定的使用风险。
因此，在使用冲击钻的过程中，必须掌握一定的安全知识和技术，采取有效的安全措施，以确保施工人员的生命安全和工程质量。
本文将对冲击钻安全技术进行详细分析和介绍。
一、冲击钻概述冲击钻是一种可以进行冲击式钻孔的手持电动工具。
它通过以高速旋转的钻头在钻孔面上施加冲击力，从而将钻孔面快速切削和削除。
它通常由电动机、冲击机构、钻头和操作手柄等部件组成。
其结构简单、使用方便、效率高，因此得到了广泛的应用。
二、冲击钻的使用技术和安全事项1.选用合适的冲击钻在选择冲击钻时，需要先了解工程的实际需求，并根据需求选购适当的灵活性和功率的冲击钻。
另外，还需要注意冲击钻的旋转轴直线度，保持锐利的钻头和刀片，以确保工作效率和安全性。
2.使用个人保护装备在使用冲击钻时，必须穿戴符合国家标准的个人防护装备，包括安全鞋、防护眼镜和耳塞等，保护头部、眼睛、耳朵和脚部等重要部位。
3. 鉴别工程场地应在确定工程场地的安全性后，再开始使用冲击钻。
检查各种危险情况，例如地面的平整度、施工区域内膜的厚度和钢筋密度等，排除安全隐患。
4.操作方式使用时必须遵守操作规程，将冲击钻严格保持垂直，避免偏移；同时还需要加强对钻孔区域的观察，及时发现任何潜在的问题并进行处理。
5.安全操作要点操作冲击钻时，还需要注意以下几个方面的问题：（1）插头接触良好，电线无损坏现象；（2）在触电保护装置的保护下，按下操作开关；（3）在钻头加压头部的底部，不得斜向切入；（4）启动冲击钻前确认其位置是否具有钻穿物质的线路，以免钻穿电线。
6.维护保养使用完冲击钻后，应及时进行清洁和维护，以确保下次使用时性能良好。
在存储时，应将其放置在干燥、通风、防止碰撞和儿童的场所。
三、冲击钻安全技术的培训和管理为了提高施工员的安全意识和技能，企业需要采取相应的培训和管理措施，以确保每位施工员都能熟练掌握和遵守冲击钻的安全技术。
冲击钻知识汇总
冲击钻依靠旋转和冲击来工作。
单一的冲击是非常轻微的，但每分钟40，000多次的冲击频率可产生连续的力。
可用于天然的石头或混凝土。
冲击钻工作时在钻头夹头处有调节旋钮，可调普通手电钻和冲击钻两种方式。
但是冲击钻是利用内轴上的齿轮相互跳动来实现冲击效果，但是冲击力远远不及电锤。
它不适合钻钢筋混泥土。
主要适用于对混凝土地板、墙壁、砖块，石料，木板和多层材料上进行冲击打孔；另外还可以在木材、金属、陶瓷和塑料上进行钻孔和攻牙而配备有电子调速装备作顺/ 逆转等功能。
用夹头匙上紧钻头时三个孔都紧一下。
博世TSB1300冲击钻功能：多功能钻头相当于石工冲击钻头：可钻墙面瓷砖（用平钻）、红砖、混凝土麻花钻头专用于钻金属（加水冷却效果好）：仅可钻薄钢铁板（＜2mm）及其它软金属、木头、塑料。
玻璃需要专用三角玻璃钻。
大理石、花岗岩用三角钻头（加水冷却效果更佳）地上的瓷砖应该用瓷砖（玻璃）开孔器（或玻璃钻）！用平转打，不要冲击！角钢吗！买好的麻花钻头打肯定没问题！这把冲击钻其实不咋的！还不如买GSB 13RE！炭刷应该不用经常换，不爱坏！瓷砖开孔器：--------------------------------------------------------------------------------------冲击钻只有在打墙（石工）的时候才挂冲击档位，别的时候全部用电钻档位.冲击钻可以打瓷砖，使用要点：方法1：可以直接用冲击钻头打瓷砖，速度慢速开始，慢慢加快，瓷砖不会裂.方法如果是新手怕把瓷砖打裂，可以使用陶瓷钻头对瓷砖进行钻孔。
打瓷砖的边角部位最容易裂，这时候可以先用玻璃钻头把瓷砖打穿（使用玻璃钻头必须加水），然后用冲击钻头打进混泥土。
钻孔的时候必须注意钻夹头的旋转方向，向右边转为正转，钻孔必须正转，否则反转不光打不进去，更容易把钻头打坏（家庭安装挂件需要水平精确对准，建议使用激光地线仪）打铁时，转速一定要开慢，打铁等金属时一定要把冲击功能关掉，否则易损坏钻头（麻花钻头）。

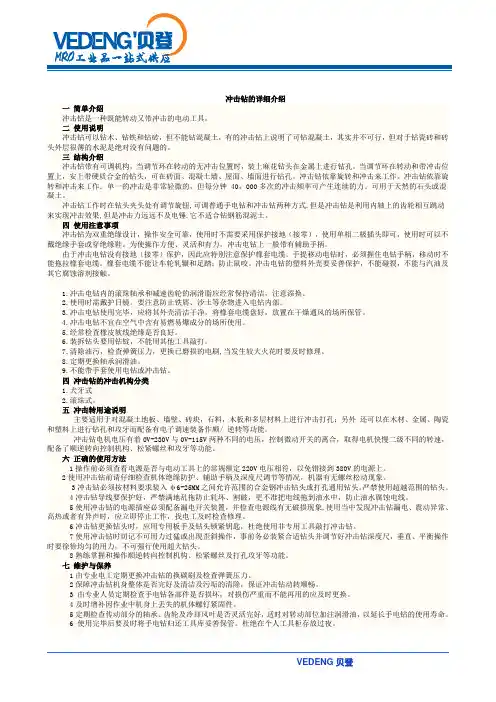

冲击钻介绍
冲击钻的详细介绍一简单介绍冲击钻是一种既能转动又带冲击的电动工具。
二使用说明冲击钻可以钻木、钻铁和钻砖，但不能钻混凝土，有的冲击钻上说明了可钻混凝土，其实并不可行，但对于钻瓷砖和砖头外层很薄的水泥是绝对没有问题的。
三结构介绍冲击钻带有可调机构，当调节环在转动的无冲击位置时，装上麻花钻头在金属上进行钻孔。
当调节环在转动和带冲击位置上，安上带硬质合金的钻头，可在砖面、混凝土墙、屋面、墙面进行钻孔。
冲击钻依靠旋转和冲击来工作。
冲击钻依靠旋转和冲击来工作。
单一的冲击是非常轻微的，但每分钟 40，000多次的冲击频率可产生连续的力。
可用于天然的石头或混凝土。
冲击钻工作时在钻头夹头处有调节旋钮,可调普通手电钻和冲击钻两种方式.但是冲击钻是利用内轴上的齿轮相互跳动来实现冲击效果,但是冲击力远远不及电锤.它不适合钻钢筋混泥土。
四使用注意事项冲击钻为双重绝缘设计，操作安全可靠，使用时不需要采用保护接地（接零），使用单相二极插头即可，使用时可以不戴绝缘手套或穿绝缘鞋。
为使操作方便、灵活和有力，冲击电钻上一般带有辅助手柄。
由于冲击电钻没有接地（接零）保护，因此应特别注意保护橡套电缆。
手提移动电钻时，必须握住电钻手柄，移动时不能拖拉橡套电缆。
橡套电缆不能让车轮轧辗和足踏；防止鼠咬。
冲击电钻的塑料外壳要妥善保护，不能碰裂，不能与汽油及其它腐蚀溶剂接触。
1.冲击电钻内的滚珠轴承和减速齿轮的润滑脂应经常保持清洁，注意添换。
2.使用时需戴护目镜。
要注意防止铁屑、沙土等杂物进入电钻内部。
3.冲击电钻使用完毕，应将其外壳清洁干净，将橡套电缆盘好，放置在干燥通风的场所保管。
4.冲击电钻不宜在空气中含有易燃易爆成分的场所使用。
5.经常检查橡皮软线绝缘是否良好。
6.装拆钻头要用钻锭，不能用其他工具敲打。
7.清除油污，检查弹簧压力，更换已磨损的电刷,当发生较大火花时要及时修理。
8.定期更换轴承润滑油。
9.不能带手套使用电钻或冲击钻。
四冲击钻的冲击机构分类1.犬牙式2.滚珠式。

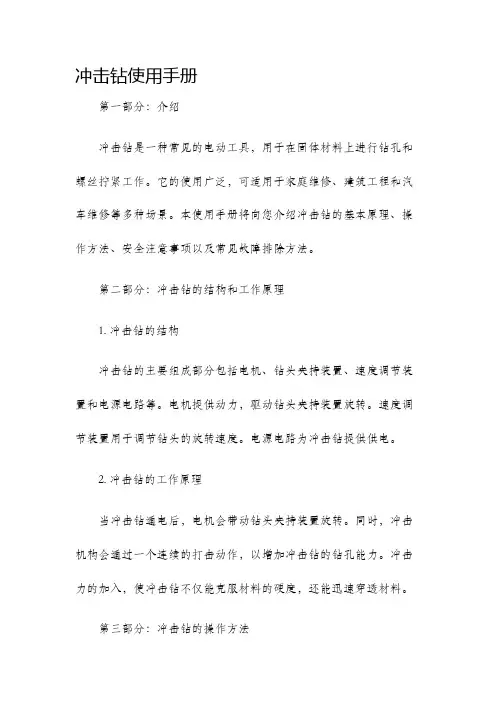

冲击钻使用手册
冲击钻使用手册
第一部分：介绍
冲击钻是一种常见的电动工具，用于在固体材料上进行钻孔和螺丝拧紧工作。
它的使用广泛，可适用于家庭维修、建筑工程和汽车维修等多种场景。
本使用手册将向您介绍冲击钻的基本原理、操作方法、安全注意事项以及常见故障排除方法。
第二部分：冲击钻的结构和工作原理
1. 冲击钻的结构
冲击钻的主要组成部分包括电机、钻头夹持装置、速度调节装置和电源电路等。
电机提供动力，驱动钻头夹持装置旋转。
速度调节装置用于调节钻头的旋转速度。
电源电路为冲击钻提供供电。
2. 冲击钻的工作原理
当冲击钻通电后，电机会带动钻头夹持装置旋转。
同时，冲击机构会通过一个连续的打击动作，以增加冲击钻的钻孔能力。
冲击力的加入，使冲击钻不仅能克服材料的硬度，还能迅速穿透材料。
第三部分：冲击钻的操作方法
1. 安全操作
- 在使用冲击钻之前，请仔细阅读和理解本使用手册，并按照操作步骤进行操作。
- 使用冲击钻时，请佩戴适当的安全防护设备，例如安全眼镜和手套，以防止意外伤害。
- 在操作之前，请确认工作区域干燥和平整，并清除杂物，以确保工作的安全性。
2. 钻孔操作
- 在开始钻孔之前，请选择适当的钻头，并将其安装在冲击钻的钻头夹持装置上，确保稳固。
- 将冲击钻的钻头放在需要钻孔的位置上，并用适度的压力推动冲击钻，使钻头与工作物接触。
- 当钻孔过程中遇到较硬的材料时，可以采用适度的冲击功能，以提高钻孔效果。
3. 螺丝拧紧操作。
气动冲击钻工作原理-PPT精选文档
气动冲击钻原理
• QCZ-1气动冲击钻工作原理 QCZ-1气动冲击钻组成：柄体、压柄、气 缸、推杆等组成。 Evaluation only. 压气由气管连接管接头进入压柄进行气量 ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 调节而进入气缸，再由推杆调节形成冲击 Copyright 2019-2019 Aspose Pty Ltd. 回转或单纯冲击，从而达到冲击或者回转 的作用。
凿岩机械设备图片
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 51cjz/ Copyright 2019-2019 Aspose Pty Ltd.
• 谢谢
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
气动冲击钻注意事项
• 冲击钻一般情况下是不能用来作电钻使用的： • 冲击钻 • 一是因为冲击钻在使用时方向不易把握，容易出 Evaluation only. 现误操作，开孔偏大； ted • with Aspose.Slides for .NET 3.5 Client Profile 5.2 二是钻头不锋利，使所开的孔不工整，出现毛刺 Copyright 2019-2019 Aspose Pty Ltd. 或裂纹； • 三即使上面有转换开关，也尽量不用来钻孔，除 非你使用专用的钻木的钻头，但是由于电钻的转 速很快，很容易使开孔处发黑并使钻头发热，从 而影响钻头的使用寿命。
气动冲击钻用途
冲击钻安全技术交底
。
事故报告和处理流程简介
事故报告
一旦发生事故，应立即停止作 业，迅速报告现场负责人或安
全管理人员。
现场处置
现场负责人或安全管理人员应 立即组织人员进行现场处置， 防止事故扩大。
医疗救治
对于受伤人员，应立即进行必 要的医疗救治，并拨打120急救 电话。
安全帽
必须佩戴合格的安 全帽，确保头部安 全。
劳保鞋
穿着具有防滑、防 砸功能的劳保鞋， 确保脚部安全。
防护眼镜
佩戴防飞溅、防雾 的防护眼镜，确保 眼睛安全。
现场紧急救援预案培训
急救知识培训
01
所有作业人员必须接受基本的急救知识培训，了解常见伤害的
处理方法。
紧急救援设施
02
现场应配备急救箱、担架等紧急救援设施，并确保其处于良好
详细讲解冲击钻的安全操作规程，如正确佩戴防 护用品、保持安全距离、避免过度使用等。
3
维护保养知识
介绍冲击钻的维护保养方法，包括定期检查、更 换磨损件、清洗保养等，以确保其良好状态和延 长使用寿命。
学员掌握情况考核评估方法介绍
理论考试
通过闭卷考试的形式，检验学员对冲击钻相关理论知识的掌握程 度。
实操评估
安全操作重要性
防止事故发生
规范的安全操作可以降低事故发生的概率，保护操作 人员的生命安全。
提高工作效率
正确的操作方法可以确保冲击钻高效运行，提高工作 效率。
延长设备使用寿命
按照安全操作规程使用冲击钻，可以减少设备磨损和 损坏，从而延长设备使用寿命。
相关法规与标准
国家安全生产法规
冲击钻的操作必须符合国家相关安全生产法规的要求，确保生产 过程中的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介绍QCZ-1气动冲击钻知识点
QCZ-1气动冲击钻产品介绍
QCZ-1气动冲击钻是一种轻便灵巧的小型气动工具，具有冲击回转，单纯冲击和顺时针旋转的功能。
还具有气动防爆无火花，安全性能好等特点。
QCZ-1气动冲击钻主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防中煤机械爆矿井中，气动防爆无火花更能体现其安全性。
QCZ-1气动冲击钻工作原理
QCZ-1气动冲击钻由柄体、压柄、气缸、机头、推杆等组成。
压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用。
Sh09
QCZ-1气动冲击钻技术参数
冲击能量≥2.5J
冲击频率≥43HZ
无负荷转速200r/min
耗气量≤12L/S
活塞行程32mm
气缸34mm
气管内径13mm
外形尺寸255*178*76mm 机重4kg。
