中考物理午练复习试题 电功、电功率

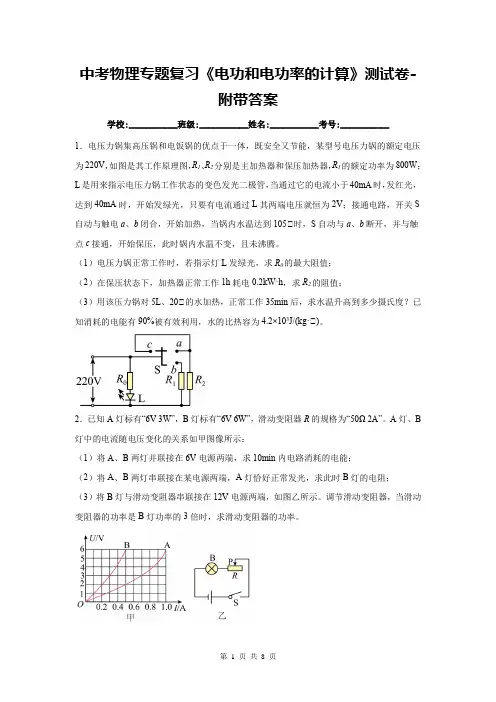

中考物理专题复习《电功和电功率的计算》测试卷-附带答案
中考物理专题复习《电功和电功率的计算》测试卷-附带答案学校:___________班级:___________姓名:___________考号:___________1．电压力锅集高压锅和电饭锅的优点于一体，既安全又节能，某型号电压力锅的额定电压为220V，如图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；接通电路，开关S 自动与触电a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾。
（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值；（2）在保压状态下，加热器正常工作1h耗电0.2kW·h，求R2的阻值；（3）用该压力锅对5L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度？已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/(kg·℃)。
2．已知A灯标有“6V 3W”，B灯标有“6V 6W”，滑动变阻器R的规格为“50Ω 2A”。
A灯、B 灯中的电流随电压变化的关系如甲图像所示：（1）将A、B两灯并联接在6V电源两端，求10min内电路消耗的电能；（2）将A、B两灯串联接在某电源两端，A灯恰好正常发光，求此时B灯的电阻；（3）将B灯与滑动变阻器串联接在12V电源两端，如图乙所示。
调节滑动变阻器，当滑动变阻器的功率是B灯功率的3倍时，求滑动变阻器的功率。
3．图甲是某型号电压力锅简化工作电路，R0是阻值为484的保温电阻，R1是规格为“220V880W”的主加热电阻，R2是副加热电阻。
S自动接到a时，电压力锅正常工作的电流为5A；电压力锅分为“加热升压→保压→保温”三阶段，图乙为锅内工作压强与时间的关系图像。
中考物理总复习《电功和电功率》专项测试题(附带答案)
中考物理总复习《电功和电功率》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如果加在定值电阻两端的电压从8V增大到10V时,通过的电流相应地变化了0.2安则定值电阻所消耗的功率的变化量为A．0.4W B．2.8W C．3.6W D．无法确定2．如图是某品牌智能体重秤的电路结构图，电源电压恒定，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力增大而减小。
体重越重时，下列判断错误的是（）A．电压表示数越大B．电流表示数越大C．电路消耗的总功率越大D．电压表与电流表示数的比值变大3．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．灯泡的实际电功率为0.6W B．电阻的阻值为0.05ΩC．小灯泡电阻随温度的增大而减小D．电阻的电功率为0.8W4．关于家庭电路和安全用电的说法中正确的是A．电路中出现“跳闸”现象，一定是过载引起的B．家用洗衣机的外壳必须接地C．使用测电笔时，手必须接触笔尖金属体D．找不到熔丝的情况下，可以用铜丝来应急5．把标有“12V 12W”的灯泡L1和“12V 6W”的灯泡L2串联起来接在电源上，其中一只灯泡能正常发光。
下列分析正确的是（）A．电路中的电流为1AB．电源电源为24VC．灯泡L2能正常发光，但比灯泡L1暗一些D．L1、L2两灯泡消耗的功率比为1:26．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是A．在这三个用电器中，电烤箱正常工作时的电压最高B．正常工作时，通过电饭锅的电流和通过电视机的电流相等C．电烤箱额定功率大于1 kWD．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多7．小刚利用电能表和秒表测量某家用电器的电功率．当电路中只有这个用电器工作时，测得15min内，消耗电能0.2 kW•h，则这个用电器可能是（）A．家庭电扇B．笔记本电脑C．台灯D．电饭锅8．生活中能量转化的实例很多，下列描述中正确的是（）A．摩擦生热是把内能转化为机械能B．燃料燃烧放热是把内能转化为化学能C．电动机带动水泵把水送到高处是把电能转化为机械能D．对手机电池充电时，将化学能转化为电能二、填空题9．（1）在图甲中，电能表的示数为（2）在图乙中，体温计的示数为（3）下列三幅图中，图是交流发电机的结构原理图，图丁的工作原理是．10．电能表是用来测的仪表，如图是小军家月初和月末电能表的示数，则他家本月用电kW·h.如果按0.5元/(kW·h)的电价计费，本月应付电费元．11．伏安法测小灯泡的电功率实验原理：；实验器材：开关和导线等；实验电路图：如图。

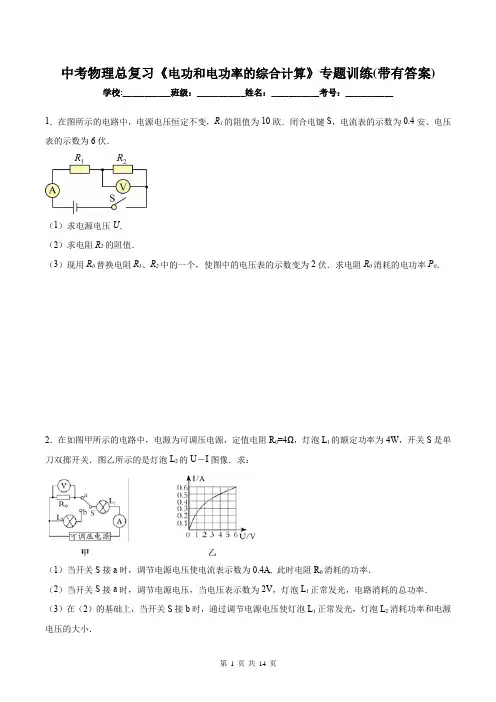

中考物理总复习《电功和电功率的综合计算》专题训练(带有答案)
中考物理总复习《电功和电功率的综合计算》专题训练(带有答案) 学校:___________班级：___________姓名：___________考号：___________1．在图所示的电路中，电源电压恒定不变，R1的阻值为10欧．闭合电键S，电流表的示数为0.4安、电压表的示数为6伏．（1）求电源电压U．（2）求电阻R2的阻值．（3）现用R0替换电阻R1、R2中的一个，使图中的电压表的示数变为2伏．求电阻R0消耗的电功率P0．2．在如图甲所示的电路中，电源为可调压电源，定值电阻R0=4Ω，灯泡L1的额定功率为4W，开关S是单刀双掷开关．图乙所示的是灯泡L2的U－I图像．求：（1）当开关S接a时，调节电源电压使电流表示数为0.4A, 此时电阻R0消耗的功率．（2）当开关S接a时，调节电源电压，当电压表示数为2V，灯泡L1正常发光，电路消耗的总功率．（3）在（2）的基础上，当开关S接b时，通过调节电源电压使灯泡L1正常发光，灯泡L2消耗功率和电源电压的大小．3．某快速电热水壶的铭牌上标有“220 V 1 200 W”的字样．小莉同学将1．8 kg、25℃的水装入壶中，给电热水壶通电正常工作5min．设电热水壶消耗的电能有95％被水吸收，水的比热容为4．2×103J／(kg·℃)．(1)这5 min内电热水壶消耗的电能是多少焦?(2)5 min末，水的温度升高到多少摄氏度?4．饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态．（1）试确定温控开关S接a和b时，饮水机分别对应的工作状态．（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻R2的阻值（不考虑温度对阻值的影响）．（3）保温时通电10min饮水机会消耗多少电能？5．如图所示是电热饮水机电路原理图，电热饮水机有加热和保温两种工作状态，加热时功率440W，保温时功率40W，求：（1）饮水机保温时2min消耗的电能；（2）饮水机加热时电路中的电流；（3）饮水机正常工作1h消耗电能是0.4kW h ，加热、保温时间之比。
中考物理总复习《电功和电功率》专题检测卷-附答案
中考物理总复习《电功和电功率》专题检测卷-附答案学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列电器中，利用电流热效应工作的是A．电风扇B．电暖气C．电视机D．电磁继电器2．生活用电处处可见，用电安全尤为重要，下列关于电学知识说法中（）①使用测电笔时人手必须接触笔尾的金属体①家庭电路中空气开关跳闸一定是发生短路①只要不接触带电体就不会发生触电事故①洗衣机使用三孔插座主要是为了防止金属外壳漏电A．只有①①正确B．只有①①正确C．只有①①正确D．①①①①都正确3．如图所示电路中，将开关S闭合，灯L1比灯L2亮。
下列说法正确的是（）A．灯L1的电阻比灯L2的电阻小B．电路中AB两点间的电压大于BC两点间的电压C．灯L1的实际电功率比灯L2的实际电功率小D．通过A点的电流大于通过B点的电流4．如图所示为电风扇能量流向图，根据该图提供的信息，下列说的不正确的是（）A．电流做功80J B．（a）应为机械能C．（b）的数值为20J D．消耗的电能为100J5．如图所示电路，电源电压恒为9V，L1标有“9V 16.2W”，L2标有“9V 8.1W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．仅闭合S1、S2，L1亮，L2不亮B．仅闭合S1、S2，电路中的电阻为5ΩC．仅闭合S1、S2，电流表的示数为2.7AD．仅闭合S2，电路的总功率为5.4W6．某调光灯电路如图甲所示，电源电压恒为18V，闭合开关S移动滑动变阻器的滑片时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，灯泡L的电功率变化了5.4W，则灯泡L的电阻(忽略温度对灯丝电阻的影响)为()A．5ΩB．10ΩC．15ΩD．20Ω7．将一个标有“12V 15W” 的灯泡接入某电路中.测得它通过的电流为1A，则它的实际功率是（）A．小于15W B．等于15W C．大于15W D．无法确定8．关于如图中安全用电的阐述，不正确．．．的是（）A．使用测电笔时甲图所示正确B．人站在地上触摸火线，会发生触电事故C．照明电路中开关应接在零线上D．多个大功率用电器不能接同一插座同时使用二、填空题9．如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片从a端向左滑动的过程中，电流表示数与电压表示数的关系如图乙所示。
中考物理复习《电功和电功率的综合计算》专题测试卷(附带答案)
中考物理复习《电功和电功率的综合计算》专题测试卷(附带答案）学校:___________班级：___________姓名：___________考号：___________1．如图甲所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，R1、R2是电热丝（阻值恒定）。
当接通电源220V，温控开关S闭合；锅内达到预定温度时S自动断开，电压力锅处于保温状态。
若电压力锅保温时的电功率为400W，R1的阻值为96.8Ω。
完成下列问题：（1）求电热丝R2的阻值；（2）该电压力锅处于正常加热状态10分钟，需要消耗多少焦电能？（3）若电路的实际电压为110V，电压力锅保温时的实际功率为多少？2．如图甲所示，电源电压恒定，R0为定值电阻。
当滑动变阻器的滑片在a、b两点之间滑动时，电压表示数U与电流表示数I的关系如图乙所示。
求：（1）当电流表的示数为0.25A时，滑动变阻器R的阻值；（2）当滑动变阻器的滑片分别置于a、b两点时，电阻R0消耗的电功率之比；（3）R0的阻值。
3．如图所示，闭合开关后，标有“6V6W”的小灯泡正常发光，电流表的示数为1.2A，求：（1）通电5min，小灯泡消耗的电能；（2）R的电阻值。
4．小明家新买了一个电热水壶，其铭牌如表所示，求：（1）电热水壶正常工作时，发热板的电阻是多少？（2）小明家安装的电能表如图所示，某次家中只有热水壶在工作，在2min内电能表的转盘转了90转，求此时该水壶的实际功率。
（3）用这个水壶将初温为20℃的满壶水煮沸，水吸收的热量是多少？[气压为1个标准大气压，水的比热容c=4.2×103J/(kg•℃)]。
（4）若热水壶效率是80%，在额定电压下使用，要加热多长时间才能把水煮沸？5．如图所示电路中，电源两端的总电压和灯丝电阻保持不变．当开关S闭合、滑动变阻器R2的滑片P滑到a端时，电流表的示数为0.75A，标有“6V 3W”字样的小灯泡L正常发光；当开关S断开时，滑动变阻器R2的滑片P滑到b端时，电压表的示数为4.5V．求：（1）电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）当开关S断开、滑动变阻器R2的滑片P滑到中点时，灯L的实际功率．6．酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。
中考物理总复习《电功和电功率综合》专项提升练习题(附答案)
中考物理总复习《电功和电功率综合》专项提升练习题(附答案)学校：___________班级：___________姓名：___________考号：___________ 一、单选题1．下列家用电器中，利用电流热效应工作的是（ ） A ．微波炉B ．抽油烟机C ．电热水器D ．LED 台灯2．保险丝是由铅锑合金制成的，它的特点是（ ） A ．电阻大、熔点低 B ．电阻小、熔点低 C ．电阻大、熔点高D ．电阻小、熔点高3．如图所示为某工厂设计的一种高、中、低三挡电火锅的电路图，S 1为总开关，旋钮开关S 2的金属片可分别拨至a 、b 、c 处，电热丝R 1、R 2的规格相同且阻值不变，b 为电热丝R 1的中点。
若该电火锅的高温挡为1200W ，则低温挡和中温挡分别为（ ）A ．600W ，800WB ．400W ，800WC ．400W ，900WD ．600W ，900W4．下列家用电器的额定电功率约为 800W 的是（ ） A ．电饭锅 B ．笔记本电脑 C ．电视机D ．电冰箱5．如图所示的电路中，设电源两端电压为U ，且保持不变，灯丝电阻不变。
灯泡L 上标有“6V ，3W”的字样。
当S 、S 1均闭合时，灯泡正常发光，电流表的示数为1I ，电压表示数为6V ；若断开S 1，灯泡的实际功率为额定功率的14，电流表的示数为2I 。
下列说法中正确的是（ ） ①124ΩR = ①1221I I ∶＝∶①24V U =①1221R R =∶∶A ．①①①B ．①①①C ．①①①D ．①①①①6．下列厨房中的估测数据最接近实际的是（ ） A ．一个鸡蛋的质量约为0.5kg B ．电冰箱的电功率约为1000WC ．小明双脚站立对地面的压强为1.2×104PaD ．菜刀刀刃的厚度约为0.5cm7．甲、乙两灯的额定电压分别为6V 和3V ，它们的电流随电压变化关系的图像如图所示。
将甲灯与1R 串联后接在电压恒为U 的电源两端，甲灯正常发光，1R 的功率为1P ；乙灯与2R 串联接在该电源两端，乙灯也能正常发光，2R 的功率为2P 。
中考物理复习《电功和电功率》专项提升训练(附答案)
中考物理复习《电功和电功率》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．为了纪念著名的物理学家安培，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．电压2．图中有关家庭电路的连接完全正确的是（）A．B．C．D．3．下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P和电阻R的关系（）A．P=2.8W－0.04WΩR B．P=2.8W+0.04WΩRC．P=2.8W－0. 4WΩR D．P=2.8W+0. 4WΩR4．如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。
闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变小C．滑动变阻器允许接入电路的取值范围为2.5Ω~10ΩD．电路消耗总电功率的变化范围为1.35W~4.05W5．“注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（）A．空旷地带在电线上晾晒衣服B．用电器的金属外壳要接地C．用湿毛巾擦正在工作的台灯D．有人触电要先直接用手拉开6．在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（1）（3）7．如图甲所示的电路中电源电压恒定，小灯泡L的灯丝电阻不变，R1是定值电阻。
闭合开关S ，将滑动变阻器的滑片P 由A 端移到B 端，两电压表示数随电流表示数变化的关系如图乙所示。
中考物理专题复习《电功和电功率的综合计算》测试卷-附带答案
中考物理专题复习《电功和电功率的综合计算》测试卷-附带答案学校:___________班级:___________姓名:___________考号:___________一、计算题1．把两个小灯泡1L “2.5V 0.3A ”和 2L “3.8V 0.3A ”并联接入电路，电路如下图所示。
当闭合开关，电压表示数为2.5V ，电流表示数为 0.58A 。
(1)此时小灯泡1L 每秒消耗电能是多少？(2)如果小灯泡1L 断路，电压表、电流表示数如下图甲、乙所示。
与小灯泡1L 断路前相比较，此时小灯泡 2L 的电功率是否有变化？请通过计算，说出你的依据。
2．如图甲所示为一款利用高温水蒸气熨烫农服的便携式挂烫机，其水箱容积为1L。
它的内部电路如乙所示，它有P1和P2两个加热挡位，其中P1=1100W，且P1<P2，正常工作时电压为220V，R1、R2为电阻丝，R2=121Ω，(c水=4.2×103J/(kg·℃)。
求:（1）电阻丝R1的阻值；（2）正常工作时P2为多少；（3）正常工作时，该挂烫机的效率为80%若将箱内0.5kg的水由20℃加热至100最少需要加热多少时间?3．某自动电水壶的实物图、内部简化电路图和铭牌如图所示．电源接上后，如果单刀双掷开关在手动档，电流经“手动”给加热器R供电．如果单刀双掷开关在自动档，电流经ST(自动温控开关)给加热器R供电；当温度到达温控器的设定温度后.ST开关自动断开，电水壶处于保温状态．自动电热水壶额定电压220V额定容量 1. 2L加热功率800W额定频率50Hz(1)求一壶20℃的自来水烧到80℃吸收的热量[水的比热容c=4.2×103J/(kg. ℃)].(2)单刀双掷开关在手动档时，一壶20℃的自来水烧到80℃需8分钟，求电水壶的加热效率;(3)单刀双掷开关在自动档时，温度到达温控器的设定温度后保温功率(R与R1的总功率)是100W，求R1的阻值．4．如图所示，电源电压恒定不变，灯泡L上标有“6V 3.6W”的字样（灯泡电阻受温度的影响忽略不计）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电功、电功率
1．电能表是家庭电路中测量下列哪个物理量的仪表（）
A．电功率B．电能C．电阻D．电压
2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）
A．乙灯比甲灯更亮B．甲灯比乙灯更亮
C．两盏灯一样亮D．无法判定哪盏灯更亮
3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min
内，消耗电能0.3 K W·h，这个用电器可能是（）
A．空调器B．电冰箱C．电视机D．收音机
4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定
灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）
A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W
5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮C、11比L2暗D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）
A、5W
B、500W
C、300W
D、3KW
可编辑
可编辑
图7 甲
乙
铜丝
镍铬合金丝
煤油
7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）
A．灯泡L1的阻值大于灯泡L2的阻值
B．灯泡L1的额定功率大于灯泡L2的额定功率
C．灯泡L1两端的电压小于灯炮L2两端的电压
D．通过灯泡L1的电流大于通过灯炮L2的电流
8．如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是（）
A、电烙铁最多
B、电视机最多
C、电风扇最多
D、一样多
9.妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的
柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）
A．220V 5A B．220V 15A C．220V 20A D．220V 30A 10．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．
11．电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的相等，但是电炉丝比铜导线的大，消耗的电功率多的缘故. 12．某导体两端加2V电压时，通过的电流为0．5A，则这段导体的电阻为_______Ω．要使通过该导体的电流变为1A，应在该导体两端加_______V电压．当该导体两端的电压为3V时，该导体所消耗的电功率为_______W．
13.小明要用图7所示的实验器材探究电压一定时，电流热效
应与电阻的关系。
其中瓶内电阻丝的长度、粗细都相同。
(1)请你用笔画线代替导线，帮他把电路连接完整。
(2)电流产生热量的多少不易直接测量。
因此，在这个实验中是通过显示电流产生热量的多少的。
象这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。
这种方法在物理学的研究中经常用到，请你列举一例：
(3)在这个实验中，除了控制电压一定外，还要控制的量有。
(4)在这个实验中，若两个电阻丝的通电时间相同，则瓶内温度计的示数升高的多。
可编辑。
