电气控制实训
电气控制技能实训
电气控制技能实训电气控制技能实训是电气专业学生在学校进行的一项重要实践活动。
通过实训，学生可以掌握和运用电气控制的基本原理和技能，提高自己的动手能力和解决问题的能力。
下面将介绍一下电气控制技能实训的内容和一些实践方法。
电气控制技能实训一般包括以下内容：1. 电路分析与构建：学生需要学习和掌握电路的基本原理和构建方法，了解各种电气元件的特性和使用方法。
通过实践操作，学生可以独立完成电路的设计和构建，并且能够对电路进行正确的分析和故障排除。
2. 电气设备操作：学生需要学习和使用各种电气设备，如电动机、电磁继电器等。
通过实践，学生可以熟练操作这些设备，了解设备的工作原理和性能。
3. 自动控制系统设计：学生需要学习和了解自动控制系统的基本原理和设计方法。
通过实践操作，学生可以独立设计和实现一个小型的自动控制系统，并且能够对系统进行调试和优化。
在进行电气控制技能实训的过程中，可以采取以下一些实践方法：1. 实验操作：学生需要进行一系列的实验操作，通过亲自操作来加深对电路和设备的理解。
在实验操作中，学生需要按照实验指导书的要求，正确使用仪器设备和工具，进行实验数据的采集和分析。
2. 简化实验：在学生掌握基本原理和技能后，可以进行一些简化的实验。
这些实验可以简化电路结构或设备数量，使学生能够更加集中地学习某个特定的原理或操作技巧。
3. 案例分析：通过给学生一些实际案例，让他们完成电气控制系统的设计和优化。
这样可以锻炼学生的综合应用能力和解决问题的能力。
4. 实训项目：在实训过程中，可以组织一些实际的项目，让学生团队合作完成。
这样既可以培养学生的团队协作能力，也可以提高他们的实际操作能力。
电气控制技能实训的过程需要学生具备一定的基本知识和技能。
在进行实训前，学生应该对电气学科的基本理论有一定的了解，掌握一些基本的电路分析方法和设备操作技巧。
此外，学生还应该具备一定的动手能力和解决问题的能力，能够独立思考和动手解决实际问题。
电气控制正反转实训报告
本次实训的主要目的是通过对电气控制正反转系统的学习和实践，使学生了解电气控制正反转的基本原理、设备组成及工作过程，掌握电气控制正反转系统的安装、调试和故障排除方法。
通过实训，提高学生的动手能力、实践能力和创新意识。
二、实训内容1. 电气控制正反转系统原理及设备组成电气控制正反转系统主要由以下几部分组成：（1）电动机：作为动力源，实现正反转运动。
（2）控制电路：由接触器、继电器、按钮、开关等组成，实现对电动机的正反转控制。
（3）电源：为整个电气控制正反转系统提供电能。
（4）保护装置：如熔断器、热继电器等，对系统进行过载、短路等保护。
2. 电气控制正反转系统安装与接线（1）按照电气原理图进行设备布置，确保设备布局合理、安全。
（2）按照接线图进行接线，注意正确连接电源、电动机、控制电路和保护装置。
（3）检查接线是否牢固、正确，确保系统安全运行。
3. 电气控制正反转系统调试（1）接通电源，检查电动机是否能正常启动。
（2）通过控制电路进行正反转操作，观察电动机运行情况。
（3）调整控制电路参数，使系统运行稳定、可靠。
4. 电气控制正反转系统故障排除（1）观察系统运行过程中出现的异常现象，初步判断故障原因。
（2）根据故障现象，查找故障点，进行排除。
（3）检查排除故障后的系统运行情况，确保系统恢复正常。
1. 理论学习：了解电气控制正反转的基本原理、设备组成及工作过程。
2. 实物观察：观察电气控制正反转系统实物，了解各部件功能。
3. 安装与接线：按照电气原理图和接线图进行设备布置和接线。
4. 调试：接通电源，进行正反转操作，调整控制电路参数。
5. 故障排除：观察系统运行过程中出现的异常现象，查找故障点，进行排除。
6. 总结与报告：总结实训过程中的收获和不足，撰写实训报告。
四、实训结果与分析1. 成功完成了电气控制正反转系统的安装与接线。
2. 正确调试了电气控制正反转系统，实现了电动机的正反转运行。
3. 掌握了电气控制正反转系统的故障排除方法，提高了动手能力。
电气控制实训

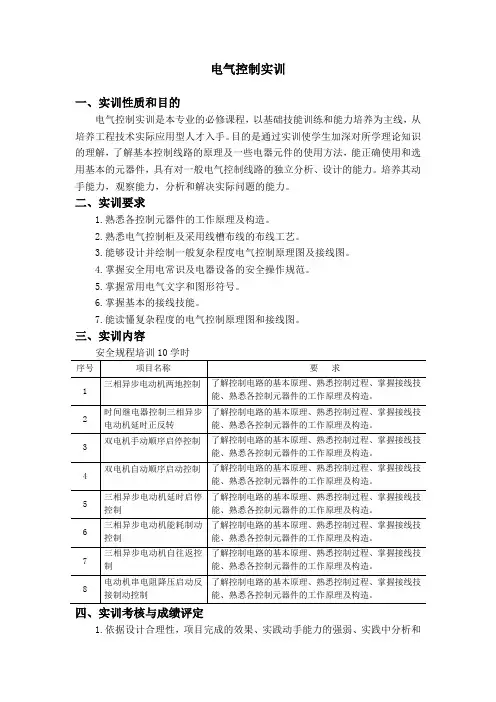

电气控制实训一、实训性质和目的电气控制实训是本专业的必修课程，以基础技能训练和能力培养为主线，从培养工程技术实际应用型人才入手。
目的是通过实训使学生加深对所学理论知识的理解，了解基本控制线路的原理及一些电器元件的使用方法，能正确使用和选用基本的元器件，具有对一般电气控制线路的独立分析、设计的能力。
培养其动手能力，观察能力，分析和解决实际问题的能力。
二、实训要求1.熟悉各控制元器件的工作原理及构造。
2.熟悉电气控制柜及采用线槽布线的布线工艺。
3.能够设计并绘制一般复杂程度电气控制原理图及接线图。
4.掌握安全用电常识及电器设备的安全操作规范。
5.掌握常用电气文字和图形符号。
6.掌握基本的接线技能。
7.能读懂复杂程度的电气控制原理图和接线图。
三、实训内容四、实训考核与成绩评定1.依据设计合理性，项目完成的效果、实践动手能力的强弱、实践中分析和解决问题的能力、操作的规范性等进行考核，成绩分优秀、良好、中等、及格、不及格五档。
2.分值权重：平时成绩（20%）、实训过程和结果50%、实训报告30%。
(1)平时成绩：包括预习、出勤情况、纪律和积极主动性。
(2)实训过程和结果：包括操作的规范性、正确性；运行结果的正确性和可靠性；回答问题的正确性。
(3)实训报告：设计合理性、规范性和科学性。
五、说明1.接线时合理安排布线，保持走线美观，接线要求牢靠，整齐、清楚、安全可靠。
2.操作时要胆大、心细、谨慎，不许用手触及各电器元件的导电部分及电动机的转动部分，以免触电及意外损伤。
3.只有在断电的情况下，方可用万用电表 档来检查线路的接线正确与否。
4.要观察电器动作情况时，必须在断电的情况下小心地打开柜门面板，然后再接通电源进行操作和观察。
5.在主线路接线时一定要注意各相之间的连线不能弄混淆，不然会导致相间短路。
电气控制实训心得体会
电气控制实训心得体会在参加电气控制实训的过程中，我深刻体会到了实践出真知的道理。
通过这次实训，我不仅巩固了课堂所学知识，还掌握了许多实用的技能。
在此，我想分享一下我的心得体会，以期对他人有所启发。
电气控制实训使我认识到理论知识与实际操作的紧密联系。
在课堂上，我们学习了很多关于电气控制的理论知识，但在实践中将这些知识应用到实际操作中，才能真正理解其内涵。
例如，在实训过程中，我们需要根据电路图进行接线，这就要求我们不仅要熟悉各种元器件的符号，还要了解它们在实际电路中的作用。
通过这次实训，我深刻体会到了理论知识与实际操作相辅相成的关系，今后在学习过程中，我会更加注重理论与实践的结合。
电气控制实训锻炼了我的动手能力。
在实训过程中，我们需要亲手进行元器件的安装、接线和调试等工作。
这些操作不仅需要耐心，还需要良好的动手能力。
通过这次实训，我的动手能力得到了很大的提升。
同时，我也认识到，在电气控制领域，良好的动手能力是成为一名优秀工程师的重要条件。
因此，在今后的学习和工作中，我会继续加强自己的动手能力培养。
第三个思考论点是，电气控制实训培养了我解决问题的能力。
在实训过程中，我们遇到了许多问题，如电路图解读、元器件选用、接线错误等。
面对这些问题，我们需要运用所学知识进行分析和解决。
通过这次实训，我学会了如何查阅资料、向同学和老师请教以及自己独立思考问题。
这些经验将在今后的学习和工作中发挥重要作用。
电气控制实训还使我认识到团队合作的重要性。
在实训过程中，我们常常需要与他人合作完成任务。
在这个过程中，我学会了倾听、沟通和协调。
这些团队协作能力对于我未来的职业发展具有重要意义。
回顾电气控制实训的过程，我感慨万分。
这次实训不仅让我学到了很多实用的技能，还培养了我解决问题的能力、动手能力和团队协作能力。
我相信，这些能力和经验将对我的未来产生深远的影响。
在此，我要感谢我的老师和同学们，是他们的关心和帮助让我在实训过程中取得了丰硕的成果。
2023年实用文_电气控制实训报告
2023年电气控制实训报告2023年电气控制实训报告1实训目的这次实训的目的主要是为了让我们掌握由电气原理图变换成安装接线图的知识。
学习PLC的实践接线和程序的编写。
同时学会分析、排除线路故障的方法，通过亲自动手增强实际连接控制电路的能力和操作能力。
理论和实践相结合让我们对学过的知识有更深的了解，在实践中了解理论知识的重要性并且找到自己的不足，让以后的学习目标更加的明确。
实训内容实训一：三相鼠笼式异步电动机星三角降压起动控制一、实验目的1、通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
2、加深对电气控制系统各种保护、自锁、互锁等环节的理解。
3、学会分析、排除继电——接触控制线路故障的方法。
二、原理说明按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。
按时间原则控制鼠笼式电动机Y－△降压自动换接起动的控制线路。
当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。
因此，所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转。
这个实验让我了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。
让我对电路接线有了更深的了解。
实训二：三相鼠笼式异步电动机的反接制动控制一、实验目的1、进一步提高按图接线的能力2、了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。
3、熟悉异步电动机Y－△降压起动控制的运行情况和操作方法。
二、原理说明反接制动的关键在于电动机电源相序的改变，且当转速下降到接近于零时，能自动将电源切除，为此采用了速度继电器来检测电动机的速度变化。
120—3000r/min范围内速度继电器触点动作，当转速低于100r/min时，其触点恢复原位。
电气控制实训心得体会
在电气控制实训中，安全意识尤为重要。我学会了正确使用电气设备和仪器，严格遵守操作规程和安全操作要求，确保了实训过程中的安全。这个过程不仅提高了我的安全意识，也培养了我严谨的工作态度和细心的操作习惯。
五、实践应用
通过这次实训，我深刻体会到了理论与实践的结合对于知识的巩固和应用的重要性。在实际操作中，我发现很多理论知识并不能完全适用于实际情况，需要结合实际情况进行调整和应用。这次实训让我理论联系实际，更加深入地理解了所学的知识。
六、职业规划
这次实训让我更加清晰地认识到了电气控制领域的重要性和广阔前景。我将继续努力学习，不断提升自己的专业能力，争取将来能在这个领域有所建树。同时，我也希望能够将所学所得回馈到实践中，为电气控制领域的发展做出自己的贡献。
总的来说，这次电气控制实训是我在校期间的一次难忘的经历。通过实训，我不仅学到了专业知识和技能，还培养了团队合作意识、问题解决能力和安全意识。这些宝贵的体会将对我的以后学习和工作产生积极的影响。我会继续努力，不断提升自己，在未来的道路上勇往直前。
电气控制实训心得体会
在进行电气控制实训的过程中，我获得了很多宝贵的经验和体会。以下是我对这次实训的心得体会。
一、实训过程我学习了电气控制系统的基本原理和结构，掌握了PLC编程和控制电路设计的基本技能。通过理论学习和实际操作相结合的方式，我对电气控制领域有了更深入的了解。
二、团队合作
在实训中，我和同学们一起组成小组进行实验和项目探究。通过团队合作，我们相互交流和学习，共同解决实际问题。在这个过程中，我学会了倾听他人的意见，尊重不同的想法，培养了良好的团队合作意识和能力。
三、问题解决
在实训过程中，我们遇到了许多问题，比如电路连接出现故障、PLC程序运行不正常等。通过分析和思考，我学会了独立思考和解决问题的能力。在同学和老师的帮助下，我逐渐掌握了解决实际问题的方法和技巧，提高了自己的实际操作能力。
2024年电气控制及PLC应用实训总结报告
2024年电气控制及PLC应用实训总结报告一、实训目的及内容电气控制及PLC应用实训是电气工程专业核心课程, 旨在培养学生电气控制和PLC应用的能力。
本次实训主要包括电气控制原理的学习和PLC（可编程逻辑控制器）的应用实践。
通过本次实训, 我们可以深入了解电气控制原理和相关设备的使用以及PLC 编程的方法, 提高我们的实践操作能力和解决问题的能力。
二、实训过程1.学习电气控制原理在实训开始前, 我们对电气控制原理进行了系统学习。
通过学习电气控制的基本原理和各种元器件的工作原理, 我们对电气控制系统有了更深入的了解。
这为我们后面的实训操作打下了基础。
2.PLC编程实践在PLC编程实践阶段, 我们分为小组, 每个小组负责一个实验台的PLC编程和调试。
我们首先学习了PLC的基本编程语言和指令, 然后根据实验实际需求进行编写。
在编写的过程中, 我们深入理解了逻辑控制的原理和方法, 并学会了使用PLC来实现逻辑控制功能。
通过不断调试和修改程序, 我们最终成功实现了各个实验的目标。
3.实践操作和故障排除在实验进行中, 难免会遇到各种问题和故障。
在实践操作和故障排除的过程中, 我们需要仔细观察设备运行状态, 分析可能的故障原因, 并采取相应的措施进行修复。
通过这个过程, 我们的实践操作能力和问题解决能力得到了进一步提高。
三、实践成果通过本次实训, 我们收获了很多实践技能和知识。
主要成果如下:1.掌握了电气控制原理和设备使用方法, 对电气控制系统有了更深入的理解。
2.学会了PLC编程和调试, 掌握了PLC的基本编程语言和指令, 能够使用PLC实现逻辑控制功能。
3.提高了实践操作能力和问题解决能力，能够独立进行实验和故障排除。
4.培养了团队合作意识和沟通能力，在小组中共同完成了实验任务。
四、存在的问题与改进方向在实训过程中, 我们也遇到了一些问题, 主要有以下几个方面:1.对一些电气控制原理和设备使用方法的理解还不够深入, 需要进一步学习和实践。
电气实训情况总结
电气实训情况总结1. 引言本文是对电气实训情况的总结报告。
电气实训是电气工程专业的重要教学环节之一，旨在提高学生的实际操作能力和解决问题的能力。
本文将从实训内容、实训设备、实训效果等方面进行总结和分析。
2. 实训内容电气实训的内容主要包括以下几个方面：2.1 电路基础实训电路基础实训是电气工程学生的基础训练课程，主要包括基本电路的搭建和测量实验。
通过实际操作，学生可以掌握电路搭建的方法和常用的电路测量仪器的使用。
2.2 电机拆装实训电机拆装实训是为了让学生了解电机的结构和工作原理，以及熟悉电机的拆卸和安装过程。
通过拆卸和安装电机，学生可以更好地理解电机的工作原理，并提高动手能力。
2.3 电气控制实训电气控制实训主要包括电气元件的选型和电气控制系统的搭建实验。
学生通过实际操作来熟悉各种电气元件的特性和在电气控制系统中的应用。
3. 实训设备良好的实训设备是电气实训的重要保障。
一个完善的电气实训设备包括以下几个方面：3.1 电路实验台电路实验台是进行电路实验的基本设备，它包括电源、电阻、电容、电感等元件和各种电路连接线。
实验台应具备稳定的电源和准确的测量仪器，以便学生进行实验和测量。
3.2 电机实验台电机实验台是进行电机拆装和测试的设备，它包括各种类型的电机和相应的测量仪器。
实验台应具备安全可靠的电机拆装装置和精确的测试仪器，以便学生进行电机实验。
3.3 控制实验台控制实验台是进行电气控制实验的设备，它包括各种电气元件和相应的控制器。
实验台应具备多种类型的电气元件和灵活可靠的控制器，以便学生进行各种电气控制实验。
4. 实训效果电气实训的效果直接关系到学生的实践能力和应用能力的提高。
4.1 实践能力提高通过实际操作，学生可以更好地理解电气原理和电路知识，提高实践能力。
他们可以亲自搭建电路、拆解电机、搭建电气控制系统，并通过测量和测试来验证理论知识的正确性。
4.2 应用能力提高电气实训使学生熟悉电气设备和仪器的使用方法，培养了他们在实际工作中解决问题和应用知识的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训一三相异步电动机连续运行控制线路
一、实验目的
1、通过实训理解三相异步电动机连续运行控制原理。
2、通过实训掌握电器元件的选择。
3、通过连续运行控制线路的安装接线，掌握通过原理图安装接线的技能。
2、通过实训掌握自锁控制线路。
二、元件选择和检查
从电气控制工具箱选出所需电气元件，并对电气元件进行检查，元件清单如下：交流接触器（1个），热继电器（1个），熔断器（1个），起动按钮（1个），停止按钮（1个），电动机（一台）。
三、实验电路
按图1-1线路连线。
电路接线的原则：应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出。
”的原则进行接线。
连续运行控制电路图1-1
四、实验步骤、 1，接通电路电源；合上QS KM，接触器得电吸合，电动机得电转动；
2、按一下起动按钮SB2 失电断开，电动机失电停止转动；SB1，接触器KM、按一下停止按钮 3 QS 4、断开，即断开电路电源。
实训二三相异步电动机顺序运行控制线路
一、实验目的
1、通过实训理解三相异步电动机顺序运行控制原理。
2、通过实训掌握电器元件的选择。
3、通过顺序运行控制线路的安装接线，掌握通过原理图安装接线的技能。
2、通过实训掌握互锁控制线路。
二、元件选择和检查
从电气控制工具箱选出所需电气元件，并对电气元件进行检查，元件清单如下：交流接触器（2个），热继电器（2个），熔断器（1个），起动按钮（2个），停止按钮（1个），电动机（2台）。
三、实验电路
按图2-1线路连线。
电路接线的原则：应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出。
”的原则进行接线。
顺序运行控制电路2-1 图四、实验步骤、 1 ，接通电路电源；合上QS M1得电转动；KM1、按一下起动按钮SB2，接触器得电吸合，电动机 2 得电转动；KM2得电吸合，电动机M2，接触器 3、按一下起动按钮SB3 M2、失电停止转动；M1KM2KM1SB14、按一下停止按钮，接触器、失电断开，电动机，即断开电路电源。
QS、断开 5．
实训三三相异步电动机正反转运行控制线路
一、实验目的
1、通过实训理解三相异步电动机正反转运行控制原理。
2、通过实训掌握电器元件的选择。
3、通过正反转运行控制线路的安装接线，掌握通过原理图安装接线的技能。
2、通过实训掌握互锁控制线路。
二、元件选择和检查
从电气控制工具箱选出所需电气元件，并对电气元件进行检查，元件清单如下：交流接触器（2个），热继电器（1个），熔断器（1个），起动按钮（2个），停止按钮（1个），电动机（一台）。
三、实验电路
按图2-1线路连线。
电路接线的原则：应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出。
”的原则进行接线。
正反转运行控制电路图2-1
四、实验步骤、 1 ，接通电路电源；合上QS KM1得电吸合，电动机得电正向转动； 2、
按一下起动按钮SB2，接触器电机反向转动；KM2接触器得电吸合，接触器、 3按一下起动按钮SB3，KM1失电断开，失电断开，电动机失电停止转动；SB1，接触器KM2、按一下停止按钮4 QS 5、断开，即断开电路电源。
顺序控制电路
正反转控制电路
实训一三相异步电动机延时运行控制线路
一、实验目的
1、通过实训理解三相异步电动机延时运行控制原理。
2、通过实训掌握电器元件的选择。
3、通过延时运行控制线路的安装接线，掌握通过原理图安装接线的技能。
二、元件选择和检查
从电气控制工具箱选出所需电气元件，并对电气元件进行检查，元件清单如下：交流接触器（1个），热继电器（1个），熔断器（1个），起动按钮（1个），停止按钮（1个），电动机（一台），延时继电器（1个）。
三、实验电路
按图1-1线路连线。
电路接线的原则：应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出。
”的原则进行接线。
延时运行控制电路图1-1
四、实验步骤，即接通电路电源；合上QS1.KA得电吸合；按一下起动按钮2.SB2，继电器通电延时触头闭合；KT时间继电器线圈得电，时间继电器KT3. KM主触头闭合，电动机起动；线圈得电，接触器4.接触器KM KM，接触器线圈失电，电机停止转动；SB15.按一下起动按钮，即断开电路电源。
如有故障，利用万用表检测故障并排除。
QS断开6.
实训二工作台自动往复运行控制线路
一、实验目的
1、通过实训理解工作台自动往复运行控制原理。
2、通过实训掌握电器元件的选择。
3、通过往复运行控制线路的安装接线，掌握通过原理图安装接线的技能。
二、元件选择和检查
从工具箱选出电气元件，并对电气元件进行检查，元件清单如下：交流接触器（2个），热继电器（1个），熔断器（1个），停止按钮（1个），起动按钮（2个），行程开关（2个），电动机（一台），导线若干。
三、实验电路
按图2-1线路连线。
电路接线的原则：应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出。
”的原则进行接线。
2-1 往复运行控制电路图四、实验步骤。
KMSB，接触器得电并自锁，电动机正转使工作台前进（右移）1.按下正向启动按钮12得电的动合触点使KMKMSQ动断触点使断电，SQ，位置时，撞块压下2.当运行到SQSQ222212。
动作并自保，电动机反转使工作台后退（左移）得电，电动机又重复正转。
KM时，3.当撞块又压下SQKM断电，121，电动机停止转动。
SB4.按下停止按钮1如有故障，利用万用表检测故障并排除。
．。
