矿用托辊的使用寿命是多久

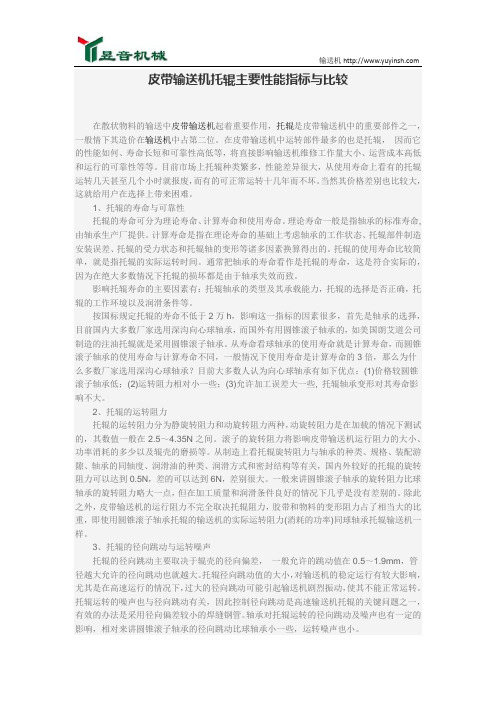

皮带输送机托辊主要性能指标与比较
皮带输送机托辊主要性能指标与比较在散状物料的输送中皮带输送机起着重要作用，托辊是皮带输送机中的重要部件之一，一般情下其造价在输送机中占第二位。
在皮带输送机中运转部件最多的也是托辊，因而它的性能如何、寿命长短和可靠性高低等，将直接影响输送机维修工作量大小、运营成本高低和运行的可靠性等等。
目前市场上托辊种类繁多，性能差异很大，从使用寿命上看有的托辊运转几天甚至几个小时就报废，而有的可正常运转十几年而不坏。
当然其价格差别也比较大，这就给用户在选择上带来困难。
1、托辊的寿命与可靠性托辊的寿命可分为理论寿命、计算寿命和使用寿命。
理论寿命一般是指轴承的标准寿命, 由轴承生产厂提供。
计算寿命是指在理论寿命的基础上考虑轴承的工作状态、托辊部件制造安装误差、托辊的受力状态和托辊轴的变形等诸多因素换算得出的。
托辊的使用寿命比较简单，就是指托辊的实际运转时间。
通常把轴承的寿命看作是托辊的寿命，这是符合实际的，因为在绝大多数情况下托辊的损坏都是由于轴承失效而致。
影响托辊寿命的主要因素有：托辊轴承的类型及其承载能力，托辊的选择是否正确，托辊的工作环境以及润滑条件等。
按国标规定托辊的寿命不低于2万h，影响这一指标的因素很多，首先是轴承的选择，目前国内大多数厂家选用深沟向心球轴承，而国外有用圆锥滚子轴承的，如美国朗艾道公司制造的注油托辊就是采用圆锥滚子轴承。
从寿命看球轴承的使用寿命就是计算寿命，而圆锥滚子轴承的使用寿命与计算寿命不同，一般情况下使用寿命是计算寿命的3倍，那么为什么多数厂家选用深沟心球轴承？目前大多数人认为向心球轴承有如下优点：(1)价格较圆锥滚子轴承低；(2)运转阻力相对小一些；(3)允许加工误差大一些, 托辊轴承变形对其寿命影响不大。
2、托辊的运转阻力托辊的运转阻力分为静旋转阻力和动旋转阻力两种，动旋转阻力是在加载的情况下测试的，其数值一般在2.5～4.35N之间。
滚子的旋转阻力将影响皮带输送机运行阻力的大小、功率消耗的多少以及辊壳的磨损等。
缓冲托辊
1、重量轻，径跳少，精度高，大大降低了运行阻力系数和转动惯量。 2、使用寿命可达10万小时以上，可在各种污染环境中使用。 3、非常耐磨，胶带的使用寿命可延长2-3倍以上。 4、节能降耗效果可达30%以上。
5、能提高主机的运转平稳性，减少物料的抖动下滑。 6、可消除或减少各种事故隐患，提高安全性能。 7、显著降低生产成本，提高输送效率和综合经济效益3-5倍。
缓冲托辊
山东中煤：
缓冲托辊介绍 缓冲托辊表面由冷钻接连体弹性胶环和锁环构成，缓冲托辊安装在输送机受料 段的下方，减少输送带所受的冲击，延长输送带使用寿命。 缓冲托辊主要起缓冲作用。
缓冲托辊用于带式输送机受料处减缓落料对输送带的冲击，缓冲托辊主要针对 洗煤厂、焦化厂、化工厂等腐蚀性环境而研制的一类托辊。 缓冲托辊本身具有的韧性是普通金属的10倍以上，缓冲托辊寿命为传统柱鞋的 五倍，耐腐蚀阻燃，抗静电，自重轻等特点，广泛用于矿山开采。缓冲托辊的 间距一般100-600毫米。
缓冲托辊的安装注意事项： a.提高安装密度； b.经常检查更换损坏的托辊。
缓冲托辊的选购注意事项： a.缓冲托辊径向跳动量、托辊的灵活度、轴承窜动量； b.缓冲托辊防尘性能、防水性能； c.缓冲托辊轴向承载性能； d.缓冲托辊抗冲击性能。
山东中煤集团全国统一销售电话：400-068-0537
托辊的保养和维修
托辊的保养和维修
托辊是带式输送机的重要部件，作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。
1. 托辊正常使用寿命20000h以上，一般不需维修。
但根据使用场所和负荷的大小，应制定相应的维修日期，及时清洗注油维修，及时清理浮煤等。
对有异常声响和不转的托辊要及时更换。
2. 更换轴承时，必须使轴承保持架开口向外，轴承装入托辊后，应保持适当的游隙，不得压死。
3. 迷宫密封件应采用原厂配件，装配时应分别装入托辊内，不得套在一起装配。
4. 使用中托辊，应严防重物击砸托辊管体。
5. 为确保托辊密封性能及使用性能，禁止随意拆卸托辊。
托辊技术要求
1.设备规范标准和规范托辊的设计、制造、安装、验收应以中国国家标准（GB）为基础，应满足（但不限于）下列标准和规范：（下列标准按最新版本执行）火力发电厂设计技术规程DL5000火力发电厂运煤设计技术规定DLGJ1-93电力建设施工及验收规范DLJ52火力发电厂厂用电设计技术规定SDG17－88埋弧焊焊缝坡口基本形式与尺寸GB986气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB985电力建设施工及验收技术规范DL/T5047-95带式输送机技术条件书GB10595-89带式输送机基本参数与尺寸GB987形状与位置公差GB1184一般公差线性尺寸的未注公差GB/T1804包装通用技术条件JB/ZQ4286设备规范设备名称：锥形自动调心托棍参数：锥形自动上调心托辊 B=800mm，α＝35°，D=108mm，D1=89mm，D2=133mm，轴承型号4G205 。
锥形自动下调心托辊 B=800mm，α＝35°， D1=108mm，D2=159mm，轴承型号4G305 。
设备名称：平下托辊组参数：平托辊，B=800mm，α＝35°，D=108mm，L=315mm，轴承型号4G205设备名称：V形梳形托辊参数：V形梳形托辊，B=800mm， D=108mm，L=465mm，轴承型号4G205，图号DTIIGS2105设备名称：摩擦调心托辊参数：摩擦上调心托辊，B=800mm，D=108mm，L=315mm轴承型号4G205，图号DTII03C1122 摩擦下调心托辊，B=800mm，D=108mm，L=488mm轴承型号4G205，图号DTII04C2822设备名称：地辊参数：地辊，长280mm,挡头180mm，轴承型号4G2052.技术要求总的技术要求2.1.1在技术协议书和合同规定的文件中（包括图纸、计算、注释、使用手册等），都采用国际单位制（SI）。
2.1.2在合同执行期间，主要文件、图纸和来往信函使用中文书写，并提供Autocad电子版图纸。

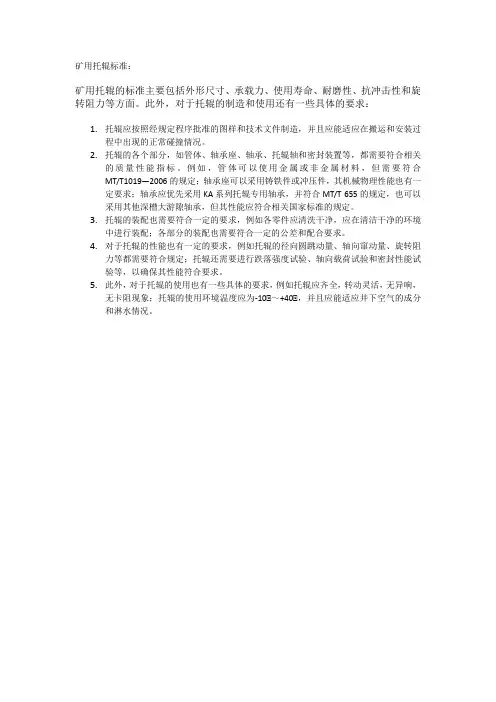

矿用托辊标准
矿用托辊标准：
矿用托辊的标准主要包括外形尺寸、承载力、使用寿命、耐磨性、抗冲击性和旋转阻力等方面。
此外，对于托辊的制造和使用还有一些具体的要求：
1.托辊应按照经规定程序批准的图样和技术文件制造，并且应能适应在搬运和安装过
程中出现的正常碰撞情况。
2.托辊的各个部分，如管体、轴承座、轴承、托辊轴和密封装置等，都需要符合相关
的质量性能指标。
例如，管体可以使用金属或非金属材料，但需要符合MT/T1019—2006的规定；轴承座可以采用铸铁件或冲压件，其机械物理性能也有一定要求；轴承应优先采用KA系列托辊专用轴承，并符合MT/T 655的规定，也可以采用其他深槽大游隙轴承，但其性能应符合相关国家标准的规定。
3.托辊的装配也需要符合一定的要求，例如各零件应清洗干净，应在清洁干净的环境
中进行装配；各部分的装配也需要符合一定的公差和配合要求。
4.对于托辊的性能也有一定的要求，例如托辊的径向圆跳动量、轴向窜动量、旋转阻
力等都需要符合规定；托辊还需要进行跌落强度试验、轴向载荷试验和密封性能试验等，以确保其性能符合要求。
5.此外，对于托辊的使用也有一些具体的要求，例如托辊应齐全，转动灵活，无异响，
无卡阻现象；托辊的使用环境温度应为-10℃～+40℃，并且应能适应井下空气的成分和淋水情况。
矿用皮带输送机各种规范标准
一输送带的安全规范一、国家在GB4784—93带式输送机安全规范中，对输送带部件做了明文规定，有关输送带的安全规范摘编如下：1、输送机必须按物料特性与输送量要求选用，不得超载使用，必须防止堵塞和溢料，保持输送畅通。
2、输送带应有适合特定的载荷和输送物料特性的足够宽度。
3、输送带必须有足够的强度，严禁以低强度代替高强度输送带。
4、输送带芯体外露必须及时修补，如芯体锈蚀、断裂、断段、腐蚀，必须更换损坏区域。
5、宜设输送带初期损坏检测装置和防跑偏装置。
6、运行中输送带着火，应先停机再灭火。
7、安装输送带后，不允许用火、电焊机加工机架。
8、各种输送带的保用期不得少于附表1的规定（GB 523—74）。
附表1 各种输送带保用期的规定9、煤矿用阻燃带接头检验规范应按MT 318—92行业标准执行。
其机械接头使用寿命不得低于10万转，胶粘接头寿命不得低于25万转。
二托辊的质量标准一、我国对TD—75型定有质量标准（GB 10595—89），现综述如下：1、托辊用锂硅润滑脂的性能如下表所示。
轴承的充油量应为轴承空隙的2/3，密封圈之间的空隙应充满。
附表2 托辊用锂硅润滑油脂的性能2、托辊外圆径向跳动应符合附表3的规定。
附表3 非缓冲、核形外托辊外圆径向跳动量3、托辊外圆跳动应符合附表4的规定。
附表4 施加轴向力标准4、托辊装配后，在250N的径向压力下，以550r/min旋转，测其旋转阻力，其值不得大于下表的数值，停止旋转1h，其旋转阻力不得大于附表5的数值的1.5倍。
附表5 旋转阻力5、在1米高度，托辊平放，自由落下。
托辊立放，在高度为H=180/G（cm）时垂直自由落下（G为托辊质量，kg），要达到辊子零件和焊缝无损伤与裂纹，相配处不得松动，辊子的轴向位移量不大于1.5mm。
德国DIN221122的托辊质量标准如附表6所示。
附表6 德国托辊质量标准二、ISO规定了托辊圆周和托辊横梁或任何其他结构顶部之间的空隙错误!未找到引用源。
MT821-1999煤矿井下用带式输送机托辊技术条件
煤矿井下用带式输送机托辊技术条件（执行标准：MT821-1999）１主题内容与适用范围本标准规定了煤矿井下及露天煤矿、选煤等工作场所用带式输送机上槽形托辊和平形托辊的技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准主要适用于煤矿井下用带式输送机及露天煤矿、选煤等工作场所用带式输送机上的槽形托辊和平形托辊（以下简称托辊）。
２引用标准MT820-99煤矿井下用带式输送机技术条件MT 73-92煤矿井下用带式输送机及露天托辊品种与基本尺寸MT/T655-97煤矿用带式输送机托辊轴承技术条件GB 5675灰铸铁分级GB 710优质碳素钢结构钢薄钢板技术条件３技术要求３.１槽形托辊和平形托辊应符合ＭＴ73和本标准的规定，并应按规定程序批准的图样和技术文件制造．３.２使用条件３.２.１环境温度为－10℃～＋40℃．３.２.２井下空气的成分应符合《煤矿安全规程》第104条所规定的要求；３.２.３工作环境允许存在淋水情况；３.２.４托辊应能适应在搬运过程中出现的摔、扔现象。
３.３零件要求３.３.１管体可使用金属或非金属材料，材料的机械物理性能不得低于Q235钢号，其他各项质量性能指标必须保证成品符合本标准所规定的有关条款。
３.３.２轴承座轴承座可采用铸铁件或冲压件。
铸铁件材料的机械物理性能不得低于HT150，冲压材料的机械物理性能不得低于0.8F优质碳素结构钢，名义厚度不得小于3mm。
轴承座的轴承孔内公差为M7。
３.３.３轴承轴承应采用KA系列托辊专用轴承，其公称尺寸性能参数和技术要求（MT/T655-97）。
采用进口轴承时其游隙等级为C3。
３.３.４托辊轴托辊轴材料的机械物性能不得低于Q235钢号。
托辊轴与轴承装配部分外径公差为js6。
３.３.５密封装置密封装置必须具有良好的密封性能，能有效地防止煤粉和水进入轴承，并需符合本标准所规定的有关条款。
３.３.６润滑脂托辊使用的润滑脂的质量指标必须符合表1规定。
浅析煤矿带式输送机托辊损坏的原因及解决方案
2012年6月第18期科技视界SCIENCE &TECHNOLOGY VISION 科技视界Science &Technology Vision0前言随着煤矿开采工艺的进步和机械化程度的不断提高,从井上到井下,从采掘到辅助,不管是通风系统,排水系统,运输提升系统,还是采煤工作面的采掘系统,乃至通讯监控系统。
哪一个环节在机电方面出现故障,都会不同程度的给部分或全局的生产造成影响,从而为煤矿机电管理工作提出了更高的要求。
本文就当前我国煤矿带式输送机托辊存在的一些问题进行研究、分析,并提出解决方案,以供参考。
托辊是一个结构简单的部件,如果制造精度达到设计要求,轴承不被污染,长期在良好的润滑状态下工作,使用寿命应该达到10-15万小时。
但是目前在矿山恶劣的环境下,托辊的磨损非常严重。
1煤矿机带式输送机托辊存在的主要问题1.1托辊的密封性能差,轴承被淋水或粉尘污染目前,国内外所有的迷宫式密封结构,都不能阻止淋水和粉尘对轴承的污染。
众所周知,迷宫式密封的间隙大时,密封的效果不好。
迷宫式密封的间隙小,只能有所减缓淋水和粉尘的污染速度,远不能达到理想的效果。
并且,迷宫式密封腔内填充的润滑脂,又大幅度增加了托辊的旋转阻力。
因此,国内外所有的托辊,在淋水或粉尘等恶劣环境中,使用寿命最长不超过1万小时,最短的只有2000小时左右,轴承被污染失效的周期根本无法预期。
损坏现象有两种:(1)旋转阻力增大后,管体圆周快速被磨透;(2)轴承卡死管体被磨出一个口子。
1.2托辊两端轴承同心度超差,轴承强行旋转而早期损坏由于机械加工的累计误差和焊接变形,造成托辊两端轴承位置的不同轴度超出了轴承允许的精度范围,不但使托辊的旋转阻力增大,加速管体和胶带之间的磨损,耗费电力,轴承的寿命也会大打折扣。
1.3调心支架上托辊的快速损坏调心支架的原本作用是,当胶带上的物料偏载跑偏时作调心之用。
可是,很多皮带机由于安装调试经验不足,致使胶带成为“先天性”跑偏,完全依靠调心支架托辊与胶带之间的摩擦力进行纠偏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用托辊的使用寿命是多久
煤矿中有很多的设备，这些设备在生活中很重要，为人们的生活带来了很大的帮助。
矿用托辊就是煤矿中一种非常常见的设备，这种设备一般情况下都是支撑作用的。
Zy12
矿用托辊是输送机的重要部件，同时也是输送机的重要组成部分，他的质量对输送机是非常重要的，矿用托辊的简单，运转也更为灵活。
中运智能机械集团的矿用托辊采用一般精度的无缝钢管制造托辊外壳。
所有托辊的托辊轴采用机械加工量小的标准轧材制造。
轴套和密封零件用高精度的冲压件制作。
托辊轴承注入长效润滑油，修理前的使用期达到3年或18000h，与轴承的寿命相当。
轴承部件采取不同的密封级别。
直径为89mm和108mm的托辊一般采用单列迷宫式密封；直径为133mm的托辊有两种密封形式，一种是单列迷宫式密封，适用于良好和中等作业条件，另一种是迷宫式密封与冲制的金属密封件或塑料密封件组合，适用于严重污染和含尘量很高的作业条件。
在矿用托辊中，影响托辊寿命的主要因素是托辊承受的载荷及输送带速度。
托辊的设计就是，要保证在工作条件下托辊的寿命在3年以上。
但是现在的托辊厂家也越来越多了，质量上面都参差不齐，所以大家在选择的时候，尽量选择大厂家口碑好的去买。
