15CrMoR产品性能
15crmor密度
15crmor密度15CrMoR是一种低合金耐热钢，其密度为7.85克/立方厘米。
该钢种具有良好的耐热性能和高强度，被广泛应用于高温高压设备的制造领域。
15CrMoR钢的主要成分是碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)、铬(Cr)、钼(Mo)和铁(Fe)等元素的合金。
其中，铬和钼的含量较高，可以提高钢材的抗氧化和耐热性能，同时增加钢的强度和韧性。
此外，15CrMoR还具有良好的冷却硬化性能和可焊性，使得它在制造高温高压设备时更加方便和可靠。
15CrMoR钢的密度为7.85克/立方厘米，属于中等密度范围。
这种密度使得15CrMoR具有适中的重量，既能满足设备的强度要求，又不至于过重，方便运输和安装。
同时，该密度也与其他材料的配合使用提供了便利，例如用于制造压力容器的壁板、管道和焊接部件等。
在高温高压设备制造中，15CrMoR钢广泛应用于石油、化工、电力等行业。
例如，它常用于制造石油化工装置中的重要设备，如石油炼制装置的石油精炼塔、石油裂化装置的反应器等。
15CrMoR钢还常用于制造核电站中的压力容器和管道，以及煤气轮机、汽轮机等热能设备的关键部件。
15CrMoR钢的耐热性能是其重要特点之一。
它可以在高温下长时间稳定工作，具有较好的抗氧化和抗蠕变性能。
这使得15CrMoR钢在高温高压环境下能够承受较大的压力和温度变化，保证设备的安全运行。
同时，该钢种还具有良好的抗应力腐蚀开裂和抗疲劳性能，延长了设备的使用寿命。
除了耐热性能，15CrMoR钢的高强度也是其重要特点之一。
该钢种的屈服强度和抗拉强度较高，可以满足高温高压设备对强度和刚度的要求。
这使得15CrMoR钢在制造压力容器和管道时能够减少材料的使用量，降低设备的重量和成本，提高生产效益。
15CrMoR是一种具有良好耐热性能和高强度的低合金钢，其密度为7.85克/立方厘米。
它在高温高压设备制造中发挥着重要的作用，广泛应用于石油、化工、电力等行业。
15CrMo钢的性能及其焊接方法

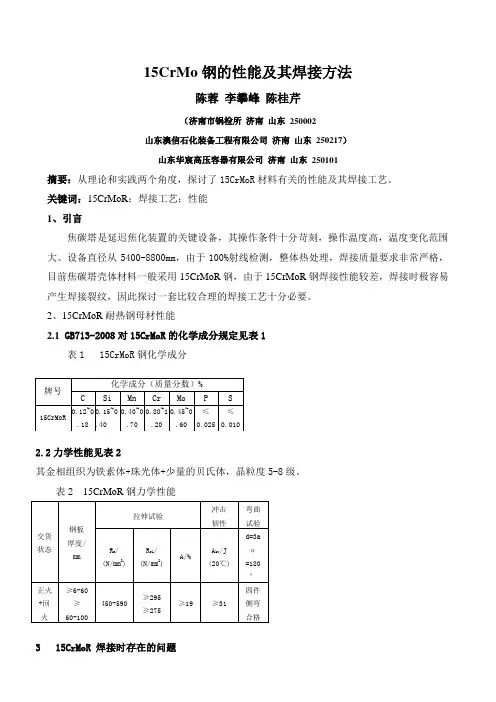

15CrMo钢的性能及其焊接方法陈蓉李攀峰陈桂芹（济南市锅检所济南山东250002山东澳信石化装备工程有限公司济南山东250217）山东华宸高压容器有限公司济南山东250101摘要：从理论和实践两个角度，探讨了15CrMoR材料有关的性能及其焊接工艺。
关键词：15CrMoR；焊接工艺；性能1、引言焦碳塔是延迟焦化装置的关键设备，其操作条件十分苛刻，操作温度高，温度变化范围大。
设备直径从5400-8800mm，由于100%射线检测，整体热处理，焊接质量要求非常严格，目前焦碳塔壳体材料一般采用15CrMoR钢，由于15CrMoR钢焊接性能较差，焊接时极容易产生焊接裂纹，因此探讨一套比较合理的焊接工艺十分必要。
2、15CrMoR耐热钢母材性能2.1 GB713-2008对15CrMoR的化学成分规定见表1表1 15CrMoR钢化学成分2.2力学性能见表2其金相组织为铁素体+珠光体+少量的贝氏体，晶粒度5-8级。
表2 15CrMoR钢力学性能3 15CrMoR 焊接时存在的问题15CrMoR中的Cr、Mo合金元素与碳共同作用，使奥氏体稳定性增大，临界冷却速度降低，易产生淬硬组织，导致冷裂纹的产生。
这与合金元素与碳的含量、氢的存在及焊接拘束度有关。
15CrMoR属淬硬倾向高的钢种。
其母材、焊缝具备固定的塑性储备，塑性变形能力相对较低，易在焊接缺陷处产生应力集中，加之氢的扩散聚集，导致诱发裂纹的临界应力值低，冷裂纹倾向较大。
应力状态是引起冷裂纹的直接原因，并会影响氢的分布。
15CrMoR焊接接头的应力状态主要有热应力、组织相变应力和接头外部刚性拘束引发的应力相互叠加的结果。
氢的直接作用主要为扩散氢，向应力集中部位扩散，当达到氢的临界含量值时，便引发裂纹。
来源于焊接材料的水分、坡口上的油污、铁锈及空气中的水分。
在高温焊接电弧作用下，分解的氢原子或氢离子大量溶于焊接熔池。
小体积熔池在快速冷却凝固过程中，氢来不及逸出，已过饱合状态存在于焊缝，在浓度梯度作用下，焊缝中的过饱和氢在一定温度区间（-100~100℃）扩散。
15CrMoR详细介绍
15CrMoR1、15CrMoR交货状态为:正火或正火加回火钢板范围：厚度8－700mm，宽度1500－4020mm，长度4000mm－18800mm，2、使用情况Cr-Mo钢是目前世界上广泛使用的抗氢钢和热强钢。
由于在低碳钢中加入了Cr、Mo 等合金元素，较大程度的提高了钢板的综合性能。
如具有良好的抗高温氧化性能、高温力学性能、良好的韧性、抗腐蚀性能、工艺性能和可焊性，故被广泛用于制造煤转化、汽轮机缸体、石油化工、核电、火电等使用条件苛刻、腐蚀介质复杂的大型设备。
过去该类钢板大多依赖国外进口。
舞钢公司作为国内宽厚板科研生产基地，为打破国外垄断，振兴民族工业，实现了Cr-Mo钢板的国产化。
15CrMoR主要用于石油石化行业、化工设备制造企业、锅炉及压力容器制造、电站建设等企业与河钢舞钢公司合作生产15CrMoR用来制作反应器、球罐、油气罐、液化气罐、核能反应堆压力壳、液化石油汽瓶、分离器，由于石油化工、汽轮机缸体、换热器、煤转化火电、水轮机蜗壳、核电等使用条件苛刻，其中腐蚀介质复杂的大型设备如：水洗塔、焦炭塔、转化气蒸汽发生器、转化气余热锅炉、甲烷化炉、第二变换炉反应器、再生器、加氢反应器、脱硫槽、甲烷化加热器等构件及设备制造项目中，大量使用15CrMoR临氢或15CrMoR、15CrMoR（H）钢板。
可供产品说明：一、钢板范围：厚度8－700mm，宽度1500－4020mm，长度4000mm－18800mm，单重50吨。
根据需要还可供应更大规格钢板。
舞阳钢铁二、钢板种类：模具用钢板、碳素结构钢板、高强度高韧性钢板、低合金高强度钢板、桥梁用钢板、复合钢板、造船及海上平台用钢板、建筑结构用钢板、锅炉及压力容器用钢板、合金结构用钢板、耐腐蚀钢板、耐磨钢板、油气输送管线用钢板等300多个国内外牌号。
三、探伤要求、Z15、Z25、Z35厚度方向性能要求、高强度高韧性要求等钢板。
四、可按国标、美标ASTM/AISI/ASME、冶标、德标DIN、法国NF、英国BS、国际ISO、欧洲EN、日本JIS等标准供货。
15crmor执行标准 -回复
15crmor执行标准-回复基于中国国家标准GB/T 3077-2015，《合金结构钢技术条件》，本文章将一步一步回答关于15CrMoR执行标准的问题。
15CrMoR是一种合金结构钢的牌号，该钢材广泛应用于制造压力容器，如石油、化工、电力等行业。
下面将逐步回答一些与15CrMoR执行标准相关的问题。
1. 15CrMoR执行标准是什么？根据国家标准GB/T 3077-2015，《合金结构钢技术条件》规定，15CrMoR的执行标准是GB 713-2008《压力容器用钢板》。
2. 15CrMoR钢板的化学成分有哪些要求？根据GB 713-2008标准的要求，15CrMoR钢板的化学成分应满足以下要求：- 碳(C)含量为0.12-0.18；- 硅(Si)含量为0.15-0.40；- 锰(Mn)含量为0.40-0.70；- 磷(P)含量≤0.025；- 硫(S)含量≤0.010；- 铬(Cr)含量为0.80-1.10；- 镍(Ni)含量为0.30-0.60；- 钼(Mo)含量为0.15-0.25。
3. 15CrMoR钢板的机械性能要求是什么？根据GB 713-2008标准的要求，15CrMoR钢板的机械性能要求如下：- 屈服强度(σs)不小于295MPa；- 抗拉强度(σb)为450-590MPa；- 延伸率(δ5)不小于22；- 缩颈率(ψ)不小于50。
4. 15CrMoR钢板的热处理要求是什么？根据GB 713-2008标准的要求，15CrMoR钢板的热处理应进行正火和回火。
正火温度为910 - 940，回火温度为680 - 720。
热处理后，需要进行冷却。
5. 15CrMoR钢板的检验要求是什么？根据GB 713-2008标准的要求，15CrMoR钢板应进行化学成分分析、机械性能测试、热处理试验等检验。
对于厚度大于20mm的钢板，还需要进行冲击试验。
总之，15CrMoR执行标准是GB 713-2008，《压力容器用钢板》，根据该标准的要求，15CrMoR钢板的化学成分、机械性能、热处理、检验等方面都有详细的规定。
1Cr5Mo与15Cr5Mo化学成分执行标准力学性能
1Cr5Mo与15Cr5Mo化学成分执行标准力学性能
1Cr5Mo与15Cr5Mo钢板简介
1Cr5Mo 钢是马氏体金属组织，1Cr5Mo 在650°C度左右具有良好的抗氧化性，在600°C以下具有较好的热强性，并有良好的减震性和导热性，在蒸汽轮机中广泛应用。
15CrMo钢系珠光体组织耐热钢，在高温下具有较高的热强性（δb≥440MPa）和抗氧化性，并具有一定的抗氢腐蚀能力。
由于钢中含有较高含量的Cr、C和其它合金元素，钢材的淬硬倾向较明显，焊接性差。
1Cr5Mo与15Cr5Mo交货状态热处理
1Cr5Mo交货状态热处理：退火
15CrMo交货状态热处理：热轧
1Cr5Mo与15Cr5Mo探伤标准、超声波检验：一级探伤、二级探伤、三级探伤
1Cr5Mo与15CrMo的化学成分、化学元素
15CrMo钢钢力学性能、机械性能
1Cr5Mo与15Cr5Mo生产工艺流程
1、原料 (废钢、生铁和铁水)
2、电炉( 100吨电弧炉冶炼)、转炉
3、LF炉钢水精炼处理
4、VD或VOD炉钢水真空处理
5、模铸( 多种键型模铸线)或连铸(大型板坯连铸机)；(一钢锭重熔处理50吨板坯式电渣炉)
6、加热(连续炉和均热炉)
7、钢板轧制( 4100和4200mm轧机)
8、钢板热处理(正火回火调质)
9、钢板切割检验
10、入库。
15crmor标准
15crmor标准
15CrMoR是一种高温压力容器用钢，其标准是WYJ410-2008。
该标准规定了15CrMoR的化学成分、物理性能、力学性能、超声波探伤、表面质量等方面的要求。
15CrMoR的化学成分主要包括碳（C）、硅（Si）、锰（Mn）、硫（S）和磷（P）。
其中，碳和锰是硬度的关键元素，硅则有助于提高加工性能。
对于15CrMoR这种高温压力容器钢，硫和磷要求极低，以确保钢材的抗裂性和韧性。
15CrMoR的物理性能和力学性能也是非常重要的。
它需要具有良好的塑性和韧性，以承受高温和高压的工作环境。
同时，它还需要具有足够的强度和硬度，以承受工作过程中的载荷和应力。
此外，15CrMoR还需要满足超声波探伤的要求。
超声波探伤是一种无损检测方法，可以检测出钢材内部的缺陷和裂纹。
对于15CrMoR这种高温压力容器钢，超声波探伤的要求非常严格，需要满足JB/T4730.3中的Ⅰ级要求。
最后，15CrMoR的表面质量也是非常重要的。
它需要满足GB713的规定，以保证钢材的耐腐蚀性和耐磨损性。
总之，15CrMoR是一种重要的高温压力容器用钢，其标准是WYJ410-2008。
该标准规定了15CrMoR的化学成分、物理性能、力学性能、超声波探伤、表面质量等方面的要求，以确保其安全性和可靠性。
一文看懂15CrMoR材质各项性能指标15CrMoR材质用途及使用规范详细介绍
一文看懂15CrMoR材质各项性能指标15CrMoR材质用途及使用规范详细介绍一、15CrMoR钢板简介15CrMoR定位于国标中高温压力容器用板，常用于制造压力容器、换热器等化工行业，15CrMoR执行标准GB/T713标准，二、15CrMoR钢板交货状态介绍15CrMoR默认正火+回火状态交货15CrMoR钢板厚度延伸可做‘z15、z25、z35’15CrMoR钢板厚度探伤可做‘1探、2探、3探’或对钢板内部进行超声探伤检验，Z向性能检测等。
探伤有什么用？答；文章作者；舞阳钢铁陈钢检测金属材料或部件内部的裂纹或缺陷。
常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。
物理探伤就是不产生化学变化的情况下进行无损探伤。
无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。
热处理方法为退火、正火加回火，或者当采购方同意时，从奥氏体化温度采用鼓风或液体淬冷的方法加速冷却，随后进行回火。
回火温度下限值为675℃。
三、15CrMoR读作十五铬钼容四、15CrMoR牌号解析15表示平均碳含量，Gr是化学元素铬，Mo是化学元素钼的缩写，R是压力容器“容”首字母大写。
五、15CrMoR出厂要求15CrMoR常用于化工设备制造业，对于材料要求较高，出厂必须符合国标GB/T47031标准中三级探伤，15CrMoR要求厚度在8mm-150mm之间，且宽度不大于4020mm，15CrMoR表面质量须符合GB/T709规定表面质量，按照B类公差执行。
六、15CrMoR交货状态15CrMoR应按照标准中规定交货状态按照正火加回火或淬火加回火状态交货。
七、15CrMoR应用15CrMoR性能稳定，且具有耐高温性能以及抗疲劳性能，易切割等优点，常用于压力容器制造、大型储罐制造、石油运输管道、油水分离器、大型换热器、塔器或配套管道设备等。
15crmor热处理时机
15crmor热处理时机15CrMoR是一种用于制造压力容器的低合金钢材料。
热处理是15CrMoR钢材重要的工艺步骤之一，对钢材的性能和组织结构具有重要的影响。
本文将从15CrMoR热处理的目的、方法和效果三个方面进行详细介绍。
一、热处理的目的15CrMoR热处理的主要目的是改善钢材的组织结构和性能，提高其力学性能和耐腐蚀性。
通过热处理，可以消除钢材中的组织缺陷，调整晶粒结构，提高材料的韧性和强度，同时提高其耐热性和耐腐蚀性。
二、常用的热处理方法15CrMoR的常用热处理方法包括退火、正火和淬火。
其中，退火是将钢材加热到一定温度，保温一段时间后缓慢冷却，目的是消除内应力，调整组织结构，提高塑性和韧性。
正火是将钢材加热到一定温度，保温一段时间后在空气中冷却，目的是调整组织结构，提高强度和硬度。
淬火是将钢材加热到临界温度，迅速冷却至室温，目的是形成马氏体组织，提高材料的硬度和强度。
三、热处理的效果15CrMoR经过适当的热处理后，可以获得较好的力学性能和组织结构。
退火处理可以消除钢材中的残余应力，提高材料的塑性和韧性，使其更容易加工成型。
正火处理可以调整钢材的组织结构，提高其抗拉强度和硬度，使其具有较好的耐磨性和耐腐蚀性。
淬火处理可以使钢材形成马氏体组织，大大提高材料的硬度和强度，但同时也会降低其韧性。
因此，在实际应用中，需要根据具体要求来选择适当的热处理方法和工艺参数，以获得最佳的综合性能。
15CrMoR热处理是制造压力容器过程中不可或缺的一步。
通过适当的热处理方法，可以改善钢材的组织结构和性能，提高其力学性能和耐腐蚀性，从而确保制造的压力容器具有良好的安全性和可靠性。
在实际应用中，需要根据具体要求来选择适当的热处理方法和工艺参数，以获得最佳的综合性能。
同时，也需要严格控制热处理过程中的温度和时间，以确保热处理效果的稳定性和可靠性。
对于15CrMoR钢材的热处理工艺研究还有待进一步深入，以满足不同工况和使用要求的压力容器的制造需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
是压力容器用钢。
属于一种中温抗氢钢，产地：舞钢、首钢、武钢、南
钢、15CrMoR
新钢、湘钢、济钢。
15CrMoR牌号简介
“15”是碳含量成分0.15%
“Cr”是成分含有一定化学元素-铬
“Mo”是成分含有一定化学元素-钼
“R”是容器板容的第一个字母
15CrMoR，热处理常采用：正火+回火
在550℃以下时，具有较高的持久强度。
执行标准：GB713—2014舞钢临氢15CrMoR（H）执行标准WYJ410-2008
15CrMoR化学成分
C Si Mn P S Cr Mo
0.12～0.18 0.15～
0.40
0.40～
0.70
≤0.025≤0.010
0.80～
1.20
0.3～0.60
舞钢15CrMoR(H)化学成分
成分
分析
方法
C Si Mn P S Cr Mo
熔炼分析0.12
~
0.18
0.15~0.40 0.40~0.70 ≤0.010≤0.010 0.80~1.20 0.3~0.60
产品分
析
0.10~0.20 0.13~0.43 0.37~0.73 ≤0.012≤0.010 0.75~1.25 0.3~0.62
成分
分析
方法
Ni Cu Sb Sn As 【H】
熔炼分析≤0.20≤0.20≤0.003≤0.015≤0.016≤2ppm
产品分析≤0.20≤0.20≤0.003≤0.015≤0.016≤2ppm 注：回火脆化敏感性系数满足以下要求：
X= (10P+5Sb+4Sn+As)×10≤15，式中元素以ppm含量代入，如0.01%以100ppm 代入。
J=(Si+Mn)×(P+Sn)×10≤180，式中元素以重量百分含量代入，如0.01%以
0.01代入。
15CrMoR机械性能15CrMoR的力学性能
钢板状态力学性能
和冷弯性
能
板厚（mm) 抗拉强度屈服强度伸长率温度冲击功
冷弯试验
180°b=2a
正火加回火6～60
450-590
≥295
≥1920 ≥31d=3a >60～100 ≥275
>100-150 440-580 ≥255
舞钢15CrMoR（H）的力学性能
项目数值单位室温拉伸Rm 厚度≤100mm450~590 MPa
>100~150mm 440~580
室温拉伸Rp0.2 厚度≤100mm≥295MPa
>100~150mm ≥255
室温拉伸≥19% 室温拉伸断面收缩率Z ≥45（适用于园拉伸试
验）
≥40（适用于板拉伸试
验）
%
0°C夏比冲击功（V）型缺口平均值≥55J 高温拉伸屈服强度Rp0.2 详见技术条件MPa 室温弯曲试验d=2a
最大模拟焊后热处理和最小模拟焊后热处理执行以下工艺：
Max .PWHT：:690±10°C×18（0）h
Min.PWHT：:690±10°C×6h（0）
钢板的板标：执行GB713-2008的规定。
舞钢临氢15CrMoR钢板的实物性能（模拟焊后热处理状态）:
板厚（mm）室温拉伸10°
Akv
（J）
高温拉伸
冷弯
180°C Rp0.2
（MPa）
Rm
（MPa）
A
（%）
Z
（%）
温度
°C
Rp0.2
（MPa）
32.5 335-375 515-550 25-34 70-77 121-180 450 245-280 完好46.5 305-325 515-520 30-33 69-71 138-293 450 240-270 完好
15CrMoR的特点
1、钢质纯净：P0.010%、S0.005%、[N]70ppm、[O]15ppm、[H]2ppm、钢中夹杂物总量20ppm的高纯净度钢水。
2、良好的韧性和焊接性。
3、领先的热处理技术：正火、淬火、回火、调质等热处理加工。
4、显著提高钢的塑性和冲击韧性，改善钢材的各向异性。
15CrMoR使用情况
Cr-Mo钢是目前世界上广泛使用的热强钢和抗氢钢。
由于在低碳钢中加入
了Cr、Mo等合金元素，大大提高了钢的综合性能。
如具有良好的高温力学性能、抗高温氧化性能、抗腐蚀性能、良好的韧性、工艺性能和可焊性，故被广泛用
于制造石油化工、煤转化、核电、汽轮机缸体、火电等使用条件苛刻、腐蚀介
质复杂的大型设备。
过去该类钢大部分依赖国外进口。
舞钢公司作为国内宽厚
板科研生产基地，为打破国外垄断，振兴民族工业，实现了Cr-Mo钢板的国产化。
石油石化行业、化工设备制造企业、电站建设、锅炉和压力容器制造等企
业与舞钢合作生产15CrMoR用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、液化石油汽瓶、水轮机蜗壳，由于石油化工、
煤转化、核电、汽轮机缸体、火电等使用条件苛刻，其中腐蚀介质复杂的大型
设备如：水洗塔、第二变换炉、焦炭塔、脱硫槽、转化气余热锅炉、甲烷化炉、反应器、再生器、加氢反应器、甲烷化加热器、转化气蒸汽发生器等设备及构
件建设制造项目中，大量使用15CrMoR或15CrMoR临氢、15CrMoR（H）钢板万
余吨。
在出口美国、加拿大、澳洲、印度、欧洲的前景一片看好。
已经直供欧
洲客户20000余吨。
河南舞阳钢铁有限公司李妍：壹伍玖零叁陆叁伍叁柒玖欢迎询价.。
