红外热成像仪原理
红外热成像仪原理与应用分析
原理阐述
红外热成像仪利用红外探测器接收目标物体发射的红外能量，并将其转化为电 信号。这些电信号经过处理和解析，最终形成可供观察和分析的热图像。红外 热成像仪能够检测到目标物体温度的微小变化，因此可用于监测设备的运行状 态、检测疾病病变以及监控安全等领域。
设备介绍
红外热成像仪主要由红外探测器、光学系统、电子处理系统和显示终端等组成。 其中，红外探测器是核心部件，它能够将红外能量转化为电信号。光学系统则 用于聚焦和传输红外能量至红外探测器。电子处理系统则对探测器输出的电信 号进行处理，以便在显示终端上显示出热图像。
未来展望
红外热成像无损检测技术在未来将得到更广泛的应用和推广。随着科学技术的 发展，该技术将不断优化和创新，提高检测的灵敏度和准确性，扩大应用范围。 例如，在医疗领域，红外热成像无损检测技术可用于医学诊断和疾病监测；在 能源领域，该技术可应用于太阳能电池板的无损检测。
结论
红外热成像无损检测技术是一种基于红外热成像技术的无损检测方法，具有非 接触、非破坏、快速、高灵敏度等优点。本次演示介绍了红外热成像无损检测 技术的原理及其应用，包括发动机无损检测、金属材料质量检测、建筑质量检 测等。随着科学技术的发展，该技术在未来将得到更广泛的应用和推广，为各 个领域的无损检测和监测提供强有力的技术支持。
红外热像仪图像分析系统组件在多个领域都有广泛的应用，以下是几个主要的 应用领域：
1、工业检测：红外热像仪图像分析系统可以用于工业生产中的产品质量检测、 设备故障检测等。通过分析物体发出的红外辐射，可以快速、准确地检测出产 品的缺陷和设备的故障点，大大提高了生产效率和产品质量。
2、医疗诊断：红外热像仪图像分析系统在医疗领域也有着广泛的应用。例如， 可以利用该系统对皮肤疾病进行诊断，通过分析病变部位发出的红外辐射，可 以判断出疾病的类型和严重程度。此外，还可以用于中医诊断等领域。
红外热成像仪的介绍及工作原理
1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。
红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。
由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。
因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。
2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。
通常我们将比0.78微米长的电磁波，称为红外线。
自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。
同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。
3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。
红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。
大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。
因此，这两个波段被称为红外线的“大气窗口”。
我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。
5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。
红外线热成像仪的原理
红外线热成像仪的原理红外线热成像仪是一种非接触式的温度测量仪器，其原理基于物体的红外辐射特性。
红外线热成像仪利用光学系统将物体的红外辐射聚焦到探测器上，然后通过电子系统处理信号，最终在显示器上呈现物体的热图像。
一、红外辐射原理所有物体都会发出红外辐射，这是由于物体内部的微观粒子的振动和运动产生的。
温度越高，物体发出的红外辐射的强度越高。
红外线热成像仪通过测量物体发出的红外辐射强度来推断物体的温度。
二、工作原理红外线热成像仪由光学系统、探测器和电子系统三部分组成。
1.光学系统光学系统的作用是将目标物体的红外辐射聚焦到探测器上。
它通常由透镜或反射镜组成，具有过滤和聚焦的功能。
通过过滤器，光学系统只允许特定波长的红外辐射进入，以减少其他干扰信号的影响。
2.探测器探测器是红外线热成像仪的核心部分，负责接收和测量目标物体的红外辐射。
探测器通常由一系列的热电偶或热电阻组成，能够将红外辐射转换为电信号。
探测器的性能决定了红外线热成像仪的灵敏度和精度。
3.电子系统电子系统负责处理探测器输出的信号，将其转换为可显示的图像。
电子系统通常包括放大器、信号处理器和显示器等组件。
放大器将探测器输出的微弱电信号放大，信号处理器对信号进行进一步处理和修正，最后在显示器上呈现目标物体的热图像。
三、特点及应用红外线热成像仪具有非接触、快速、高精度和高灵敏度等特点，广泛应用于军事、工业、医疗等领域。
在军事领域，红外线热成像仪用于夜视侦查和瞄准目标；在工业领域，红外线热成像仪用于设备故障检测和产品质量检测；在医疗领域，红外线热成像仪用于疾病诊断和治疗监测。
总之，红外线热成像仪是一种基于物体红外辐射特性的温度测量仪器，其工作原理主要包括光学系统、探测器和电子系统三部分。
由于具有非接触、快速、高精度和高灵敏度等特点，红外线热成像仪在军事、工业、医疗等领域得到了广泛应用。
随着技术的不断发展，红外线热成像仪的应用前景将更加广阔。

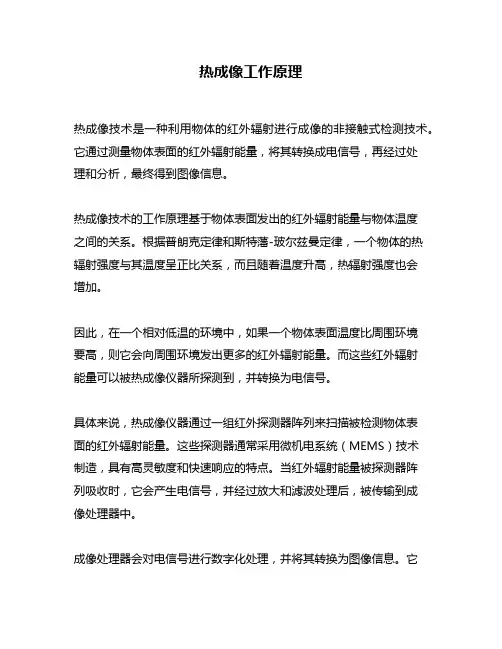

热成像工作原理
热成像工作原理
热成像技术是一种利用物体的红外辐射进行成像的非接触式检测技术。
它通过测量物体表面的红外辐射能量，将其转换成电信号，再经过处
理和分析，最终得到图像信息。
热成像技术的工作原理基于物体表面发出的红外辐射能量与物体温度
之间的关系。
根据普朗克定律和斯特藩-玻尔兹曼定律，一个物体的热辐射强度与其温度呈正比关系，而且随着温度升高，热辐射强度也会
增加。
因此，在一个相对低温的环境中，如果一个物体表面温度比周围环境
要高，则它会向周围环境发出更多的红外辐射能量。
而这些红外辐射
能量可以被热成像仪器所探测到，并转换为电信号。
具体来说，热成像仪器通过一组红外探测器阵列来扫描被检测物体表
面的红外辐射能量。
这些探测器通常采用微机电系统（MEMS）技术
制造，具有高灵敏度和快速响应的特点。
当红外辐射能量被探测器阵
列吸收时，它会产生电信号，并经过放大和滤波处理后，被传输到成
像处理器中。
成像处理器会对电信号进行数字化处理，并将其转换为图像信息。
它
可以根据探测器阵列扫描的位置和时间信息，计算出每个像素点对应
的红外辐射能量大小，并将其映射到图像上。
这样就可以得到一个反
映物体表面温度分布情况的热成像图像。
总之，热成像技术利用物体表面发出的红外辐射能量与温度之间的关系，通过探测器阵列和成像处理器等装置对其进行检测和分析，最终
得到一个反映物体表面温度分布情况的热成像图像。
它在工业、医学、安防等领域都有广泛应用。

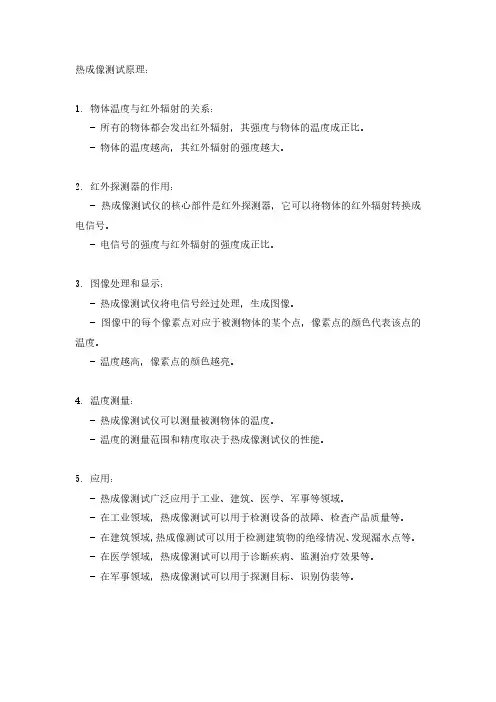

热成像测试原理
热成像测试原理：
1. 物体温度与红外辐射的关系：
- 所有的物体都会发出红外辐射，其强度与物体的温度成正比。
- 物体的温度越高，其红外辐射的强度越大。
2. 红外探测器的作用：
- 热成像测试仪的核心部件是红外探测器，它可以将物体的红外辐射转换成电信号。
- 电信号的强度与红外辐射的强度成正比。
3. 图像处理和显示：
- 热成像测试仪将电信号经过处理，生成图像。
- 图像中的每个像素点对应于被测物体的某个点，像素点的颜色代表该点的温度。
- 温度越高，像素点的颜色越亮。
4. 温度测量：
- 热成像测试仪可以测量被测物体的温度。
- 温度的测量范围和精度取决于热成像测试仪的性能。
5. 应用：
- 热成像测试广泛应用于工业、建筑、医学、军事等领域。
- 在工业领域，热成像测试可以用于检测设备的故障、检查产品质量等。
- 在建筑领域，热成像测试可以用于检测建筑物的绝缘情况、发现漏水点等。
- 在医学领域，热成像测试可以用于诊断疾病、监测治疗效果等。
- 在军事领域，热成像测试可以用于探测目标、识别伪装等。
红外热成像检测原理解析
红外热成像检测原理解析红外热成像技术是一种非接触式的测温方法，通过探测物体所辐射的红外辐射能量，将其转换成可视化的图像以进行温度分布的观察和分析。
这项技术在医疗、建筑、电力等领域有着广泛的应用。
本文将深入探讨红外热成像检测的原理、应用以及其中的一些关键技术。
一、红外热成像检测原理1. 热辐射和黑体辐射定律红外热成像检测利用物体所发出的红外辐射能量，这种辐射能量与物体的温度呈正比。
热辐射定律和黑体辐射定律是红外热成像检测中的重要理论基础。
热辐射定律指出，物体的辐射功率与物体的温度的四次方成正比。
即，辐射功率P与温度T之间满足以下关系：P = εσT^4其中，ε为物体的辐射率，σ为斯特藩—玻尔兹曼常数。
黑体辐射定律则描述了黑体辐射的能谱分布，黑体是一个理想化的物体，它能够完全吸收入射到它表面的所有辐射。
根据普朗克的量子理论，黑体辐射的能量密度与波长和温度呈关系。
黑体辐射的能谱分布由普朗克辐射定律给出：B(λ,T) = (2hc²/λ^5) * 1/(e^(hc/λkT)-1)其中，B(λ,T)表示波长为λ时温度为T的黑体辐射的辐射能谱强度，h 为普朗克常数，c为光速，k为玻尔兹曼常数。
2. 红外热像仪和传感器红外热像仪是红外热成像检测的核心设备，它能够将物体所发出的红外辐射转化为可见的热像图。
红外热像仪的核心是红外探测器，主要有两种类型：热电偶和半导体。
热电偶探测器是基于热电效应的原理工作的。
当红外辐射照射到热电偶上时，热电偶上的两个不同金属导线产生温差，从而产生微弱的电压信号。
这个信号经过放大和处理后，就能够得到温度信息。
半导体探测器是基于半导体材料对红外辐射的吸收和释放的原理工作的。
当红外辐射照射到半导体材料上时，半导体中的电子被激发产生电信号，根据不同能级之间的跃迁可以得到红外辐射的信息。
3. 红外图像处理和显示红外热成像检测得到的热像图需要进行处理和显示，以便人眼观察和分析。
常见的红外图像处理方法包括图像增强、噪声滤除、温度计算和对象识别等。
红外热像仪成像原理
目标
红外光学系统
红外探测器
显示器
图像信号处理 与显示
探测器读出电路
名词解释
红外热像仪按照工作温度分为制冷型和非制冷性 制冷式热成像仪： 其探测器中集成了一个低温制冷器，这种装置可以给探测器降温度， 这样是为了使热噪声的信号低于成像信号，成像质量更好。 非制冷式热成像仪： 其探测器不需要低温制冷，采用的探测器通常是以微测辐射热计为基 础，主要有多晶硅和氧化钒两种探测器。
红外线原理
2. 红外线波段范围
太阳发出的光波又叫电磁波。可见光是人眼能够感受的电磁波，经三棱镜折 射后，能见到红、橙、黄、绿、青、蓝、紫七色光。
γ射线 χ射线 紫外线 可见光 0.38 红外线 0.76μm 1000μm 无线电 1000km
近红外 短波红外中波红外 长波红外 甚长波红外 远红外 0.76μm 1μm 3μm 5μm 14μm 30μm 1000μm
名词解释
视场角（FOV）： 视场角是由镜头系统主平面与光轴交点看景物或看成像面的线长度时 所张的角度，通俗的说，镜头有一个确定的视野，镜头对这个视野的高度 和宽度的张角称为视场角。
名词解释
测温精度： 测温精度是指测温型红外热像仪进行温度测量时，读取的温度数据与 实际温度的差异。此数值越小，代表热像仪的性能的热图像
名词解释
红外探测器： 红外探测器是将不可见的红外辐射转换成可测量的信号的器件，是红 外整机系统的核心关键部件。 探测器尺寸： 探测器尺寸指探测器上单个探测元的大小，一般的规格有25μ m，35μ m 等。探测元越小，则成像的质量越好。
名词解释
红外探测器的分辨率： 分辨率是衡量热像仪探测器优劣的一个重要参数，表示了探测器焦平 面上有多少个单位探测元。目前市场主流分辨率为160×120，384×288 等，此外还有320×240，640×480等。分辨率越高，成像效果也就越清 晰。
热成像仪的基本原理
红外热像仪测试原理红外热像仪测试原理是由图像传感器(微测辐射热仪)探测出被测物发出的红外线能量，将其转换成电信号，并用彩色或黑白图像显示出来。
1）红外线红外线和可见光及无线电波一样是一种电磁波。
红外线的波长比可见光长，比无线电波短，为0.78~1000μm。
按波长划分可分为近红外，中红外和远红外区域。
这种区分方法有多种，可能会稍有区别。
只要物体的温度高于绝对零度，由于物体表面的原子和分子运动会发出红外线能量。
2）黑体辐射黑体是指完全吸收入射能量，在整个波长和温度范围内，辐射强度最大的物体。
黑体的吸收系数α与辐射率ε相等，α=ε=1。
实际上，任何物体都不是黑体，通常，物体的辐射率为黑体的e倍（e<1）。
3）黑体类型和辐射率黑体是指吸收所有入射光线而不反射或透射的物体。
因为不反射而称为黑体。
实际上，黑体只是一种理论上的假设，实际物体仅能接近为黑体和黑体紧密相关的一个定律是Kirchhoff 定律，它定义了反射，透射、吸收和入射之间的关系。
由于吸收等于辐射，所以辐射也可用反射和传导来表达。
为了获得物体真实的温度，需要得到正确的辐射率。
因此，物体的辐射率必须使用尽可能接近黑体的等效黑体来测量。
需要设计等效黑体，使其满足Kirchhoff指定的条件：等温封闭的辐射是黑体辐射。
用于测量的等效黑体必须是在封闭的表面的外侧的辐射，因此从封闭体的壁上开一个小孔并且不要影响黑体构成的条件，从这个孔的辐射就可以近似视为黑体的辐射。
当孔径是2r，深度是L，如果L/r大于或等于6，就是实际使用的等效黑体。
辐射率是物体向外部辐射能量和黑体辐射能量之比。
辐射率随物体表面条件的变化而变化，也与温度变化和波长有关。
如果该数值不准确，则无法测到准确的温度。
换句话说，辐射率的改变或变化会引起热成像仪温度指示的改变。
要获得真实的温度：①辐射率必须接近1（测量对象必须近似于黑体）；②辐射率必须作校正（通过计算，测量对象的辐射率必须近似为1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外热成像仪原理
红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统（目前先进的焦平面技术则省去了光机扫描系统）接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构（焦平面热像仪无此机构）对被测物体的红外热像进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换成电信号，经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热像图。
一、原理
红外线是一种电磁波，具有与无线电波和可见光一样的本质。
红外线的发现是人类对自然认识的一次飞跃。
利用某种特殊的电子装置将物体表面的温度分布转换成人眼可见的图像，并以不同颜色显示物体表面温度分布的技术称之为红外热成像技术，这种电子装置称为红外热像仪。
这种热像图与物体表面的热分布场相对应；实质上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光图像相比，缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热分布场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实标校正，伪色彩描绘等高线和直方进行数学运算、打印等
二、特点
二、应用
热像仪在军事和民用方面都有广泛的应用。
随着热成像技术的成熟以及各种低成本适于民用的热像仪的问世，它在国民经济各部门发挥的作用也越来越大。
在工业生产中，许多设备常用于高温、高压和高速运转状态，应用红外热成像仪对这些设备进行检测和监控，既能保证设备的安全运转，又能发现异常情况以便及时排除隐患。
同时，利用热像仪还可以进行工业产品质量控制和管理。
热成像的优势自然界中的一切物体的温度都高于绝对零度，都会有红外辐射．这是由于物体内部分子热运动的结果。
其辐射能量正比于自身温度的四次方成正比，辐射出的波长与其温度成反比。
红外成像技术就是根据探测到的物体的辐射能的大小。
经系统处理转变为目标物体的热图像，以灰度级或伪彩色显示出来，即得到被测目标的温度分布从而判断物体所处的状态。
林区背景温度一般在-40～60摄氏度，而森林可燃物产生的火焰的温度为600～1200摄氏度，两者温度相差较大。
在热图像中很容易将可燃物的燃烧情况从地形背景中分离出来。
根据热图像的温度分布，我们不仅可以判断火的性质还能探测出火的位置、火场面积、从而估计火势。
此外，红外热像仪在医疗、治安、消防、考古、交通、农业和地质等许多领域均有重要的应用。
如建筑物漏热查寻、森林探火、火源寻找、海上救护、矿石断裂判别、导弹发动机检查、公安侦察以及各种材料
及制品的无损检查等。
