红外热成像仪使用规程学习资料
第8章 红外线成像仪操作
红外线成像仪使用应注意事项
1 、使用时，注意不要刮伤镜头；不使用仪器时应盖上镜头盖； 2、 使用时，尽量避免在强烈太阳光下长时间暴晒； 3、 现场使用时，要挂好仪器安全带，即手带； 4、 如果镜头脏了，可用镜头纸轻轻擦拭。不要用水等清洗，也不要 用手或纸巾直接擦； 5、 仪器长时间放置时，最好隔一段时间拿出来开机运行一段时间， 以保持仪器性能稳定； 6 、电池充电不能过长。
第8章 红外线成像仪操作
主要内容
一、红外线成像仪： 1、红外线成像仪操作； 2、红外线成像仪使用应注意事项；
红外线成像仪操作
1）长按PWR/No 按钮开关2秒开机； 2）按下Menu/Yes 按钮显示菜单系统，用控制杆调节选择合适的测量 模式、辐射值、测量温度范围； 3）对准目标，调好焦距，使图像清晰。在手动调节模式下，调整图像 的对比度和明亮度,使图像层次更分明； 4）按一下s键冻结图像，查看目标温度，如要保存，按住s键大概保持 一秒钟，图像就会保存到存储卡里； 5）仪器使用完后，关闭电源，取出电池，盖好镜头盖，把仪器放在便
红外热像仪设备操作规程
红外热像仪设备操作规程红外热像仪是一种用于检测物体表面红外辐射的仪器设备，广泛应用于建筑、能源、冶金、石油等行业，在工业检测、安全监控和故障诊断等方面发挥着重要作用。
为了确保红外热像仪设备的正常使用并保障操作人员的安全，制定操作规程十分重要。
以下是一份红外热像仪设备操作规程的草稿，供参考：一、设备准备：1.1在使用红外热像仪之前，应检查仪器是否处于正常工作状态，包括电源是否接通，显示屏是否正常。
1.2检查仪器的电池电量，并确保充电器已连接电源。
二、仪器操作：2.1打开红外热像仪开关，待设备启动完成后，按照显示屏上的指示进行其他操作。
2.2若需要使用额外的测温设备或配件，应根据操作说明安装和调试。
2.3在进行红外测温前，应根据实际需要设置测温范围、色带等参数，确保测温结果准确可靠。
2.4在测量过程中，要确保红外热像仪与被测物体的距离适当，并保持相对稳定。
2.5注意红外热像仪的视场范围，避免测量过程中周围物体干扰测温结果。
2.6若需要连续监测并记录数据，应按照设备操作说明进行设置，并注意存储容量的限制。
2.7在操作过程中要注意人体工程学原理，正确握持并保持舒适姿势，避免疲劳和意外伤害。
三、安全措施：3.1在使用红外热像仪前，应仔细阅读设备操作手册，并熟悉设备的基本原理和操作流程。
3.2在操作过程中，应穿戴好相关的个人防护设备，包括但不限于防护服、手套、护目镜等。
3.3避免将红外热像仪设备暴露在极端环境下，如高温、高压、高湿等，以免损坏设备和危及个人安全。
3.4若在危险环境下使用红外热像仪时，应先评估风险，并根据情况采取相应的安全措施。
3.5当设备出现异常情况时，如异常噪声、显示异常等，应立即停止使用并向技术人员报告故障。
3.6经常对红外热像仪设备进行维护保养，包括清洁镜头、校准仪器等，确保设备始终在最佳状态下工作。
四、使用后的处理：4.1使用完毕后，应关闭红外热像仪设备，并将其置于安全可靠的位置。
4.2清理和保管设备及其附件，将其放置在干燥、通风的地方，避免潮湿和灰尘的侵蚀。
红外热成像仪操作规程教学内容
红外热成像仪操作规程教学内容操作规程：红外热成像仪第一章：引言1.1红外热成像仪的定义和作用1.2红外热成像仪操作规程的意义和目的第二章：安全注意事项2.1健康安全注意事项2.2设备安全注意事项2.3环境安全注意事项第三章：设备概述3.1红外热成像仪的组成和工作原理3.2红外热成像仪的主要特点和性能参数第四章：仪器操作流程4.1红外热成像仪的开机和关机操作4.2对准红外热成像仪的目标4.3测量参数设置和调整4.4红外图像的拍摄和保存4.5图像分析和后处理第五章：实验操作示范5.1实验操作流程示范5.2实验参数设置与调整示范5.3图像拍摄与保存示范5.4图像分析与后处理示范第六章：常见故障排除6.1设备故障的识别和分类6.2常见故障的排除方法和步骤第七章：操作规程的评估与总结7.1操作规程的评估指标和方法7.2操作规程的总结和改进措施第一章：引言1.1红外热成像仪的定义和作用1.2红外热成像仪操作规程的意义和目的红外热成像仪操作规程是为了规范使用者在操作红外热成像仪时的行为，确保安全、准确地使用设备，并提供操作的步骤和方法，使得使用者能够高效地使用红外热成像仪进行工作。
操作规程的目的是为了提高红外热成像仪的使用效率和可靠性，保证测量结果的准确性和可比性。
第二章：安全注意事项2.1健康安全注意事项2.1.1操作人员应熟悉红外热成像仪的基本操作原理和安全规定，并接受相关的操作培训。
2.1.2操作人员在操作红外热成像仪时应穿戴符合相关规定的个人防护装备，如防护服、防护眼镜和防护手套等。
2.1.3操作人员不得擅自打开红外热成像仪的外壳，不得进行未经授权的任何维修和调试操作。
2.2设备安全注意事项2.2.1红外热成像仪应放置在干燥、通风良好的区域，远离火源和易燃易爆物品。
2.2.2定期检查红外热成像仪的电源线、传输线以及外部连接器的状况，如发现损坏应及时更换。
2.2.3使用红外热成像仪时，不得将手指或其他物体放入仪器的开口或接口。

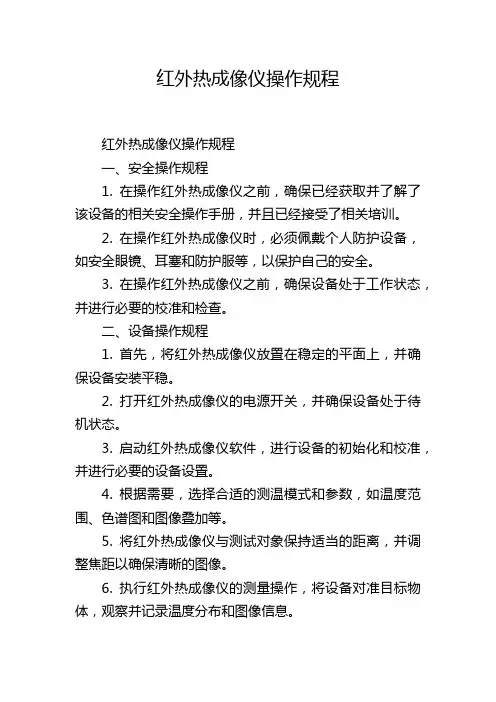

红外热成像仪操作规程
红外热成像仪操作规程红外热成像仪操作规程一、安全操作规程1. 在操作红外热成像仪之前，确保已经获取并了解了该设备的相关安全操作手册，并且已经接受了相关培训。
2. 在操作红外热成像仪时，必须佩戴个人防护设备，如安全眼镜、耳塞和防护服等，以保护自己的安全。
3. 在操作红外热成像仪之前，确保设备处于工作状态，并进行必要的校准和检查。
二、设备操作规程1. 首先，将红外热成像仪放置在稳定的平面上，并确保设备安装平稳。
2. 打开红外热成像仪的电源开关，并确保设备处于待机状态。
3. 启动红外热成像仪软件，进行设备的初始化和校准，并进行必要的设备设置。
4. 根据需要，选择合适的测温模式和参数，如温度范围、色谱图和图像叠加等。
5. 将红外热成像仪与测试对象保持适当的距离，并调整焦距以确保清晰的图像。
6. 执行红外热成像仪的测量操作，将设备对准目标物体，观察并记录温度分布和图像信息。
7. 在操作过程中，保持设备光学镜头的干净和无污染，并避免触摸或损坏设备的传感器。
8. 如果需要，可以对图像进行保存、打印和分析，并对数据进行处理和解释。
三、设备维护规程1. 定期检查红外热成像仪的电池电量，并确保电池充足，以保证设备的正常使用。
2. 定期清理红外热成像仪的光学镜头和传感器，以保持设备的灵敏度和准确性。
3. 注意保护设备免受尘土、水分、高温和震动等外部环境的影响。
4. 在长时间不使用红外热成像仪时，应将设备存放在干燥、通风的地方，并避免长时间的高温和潮湿环境。
四、紧急情况处理规程1. 在使用红外热成像仪过程中，如发现设备发生故障或异常情况，应立即停止使用，并及时通知设备维护人员进行维护和修复。
2. 在操作红外热成像仪时，如发现设备发生漏电、过热或其他危险情况，应迅速切断电源，并采取必要的安全措施，确保自身和他人的安全。
3. 如遇火灾等紧急情况，应立即按照公司的应急预案进行处理，并及时通知相关部门和人员。
红外热成像仪是一种高精度的测试设备，正确的操作和维护对于保证测试数据的准确性和设备的安全性至关重要。
红外热像仪设备操作规程
1.目的：
规范红外热像仪设备使用，保证实验测试有效规范。
2.适用范围：
本设备操作规程测试并网系统红外图像。
3.规范性引用文件：
IEC62446：2009并网光伏发电系统文件、试运行测试和检查的基本要求CGC/GF003.1：2009并网光伏发电系统工程验收基本要求
4.责任:
4.1 测试室测试工程师负责测试，技术负责人负责结果审核。
4.2 设备管理员负责设备的正常运行，维护保养与校准。
5.定义：
无。
6.使用流程：
6.1 开启设备镜头盖，如图1所示。
图1
6.2按设备面板中F2绿色按键，开启设备。
如图2所示。
图2
6.3.设备开启后，显示屏幕可见热成像图片，如图3所示。
图3
6.4.对准所需拍摄的物体按下镜头下面绿色按键，进行拍摄。
如图4所示。
图4
6.5.在显示屏中显示拍摄估计界面，点击界面中F1即可存储此画面。
如图5所示。
6.6. 完成拍摄后按下绿色电源键5S关闭设备。
7.附录
无。
红外线热成像仪操作规程
红外线热成像仪操作规程一、引言红外线热成像仪（以下简称热成像仪）是一种通过测量物体表面的红外辐射来生成热图的高科技设备。
本操作规程旨在指导用户正确操作热成像仪，确保其安全性和正常使用。
二、安全操作1. 佩戴个人防护装备：在使用热成像仪之前，应佩戴适当的个人防护装备，如防护眼镜、防护手套等。
这些装备可有效保护用户的安全，降低意外伤害的风险。
2. 防止热辐射伤害：热成像仪测量时会产生红外热辐射，对人体可能造成烫伤。
因此，在测量过程中，应保持与被测物体的安全距离，并注意避免照射到人体、易燃物等敏感区域。
3. 使用稳定的支架：使用热成像仪时，应将其安装在稳固的支架上，以确保仪器稳定并方便操作。
避免手持操作，以免因手抖或持续时间过长导致图像模糊或不准确。
三、操作步骤1. 准备工作：a. 确保热成像仪已充电或连接到电源，并处于正常工作状态。
b. 检查热成像仪的外观是否有损坏，如有损坏应立即联系维修人员进行处理。
c. 在使用前，检查测量区域，清除可能影响测量效果的障碍物。
2. 启动热成像仪：a. 按下电源按钮启动热成像仪。
在开机过程中，请耐心等待。
b. 确认设备已进入工作模式后，可以进行测量应用。
3. 设定测量参数：a. 根据实际需求，选择适当的测量模式，如环境温度测量、热斑定位等。
b. 设定测量范围和温度单位，如摄氏度或华氏度。
4. 定位被测对象：a. 确保热成像仪与被测物体之间的距离符合测量要求，通常为数米至数十米。
b. 对准被测物体，确保整个目标区域都能被热成像仪完全捕捉到。
5. 等待图像稳定：a. 热成像仪在工作过程中需要一些时间来获取准确的热图。
b. 在使用热成像仪时，应等待数秒钟或根据具体设备指示，直到图像稳定为止。
6. 获取图像并分析：a. 按下相机按钮，热成像仪会自动捕捉图像。
b. 使用热成像软件进行图像分析，对温度分布等数据进行处理和记录。
7. 关机与存储：a. 操作完毕后，按下电源按钮进行关机。
红外热成像仪四会教学
红外热成像仪四会教学
1、参数设定：红外热像仪测量前，需要对参数进行设置。
发射率的设定最为关键，对测量拍摄的结果影响最大。
保证精度最重要的就是正确选择被测物体的发射率，它对测温结果的精度影响最大。
除此之外，还有温、湿度及距离等设置项。
2、寻找焦点：一般先用红外热像仪对所有应测部位进行全面扫描，找出异常发热部位，然后对温度异常部位和检测，进行精确测温。
将异常点温度与历史运行温度做相应比对，确实温度变化较大则拍摄图谱记录进一步去分析。
3、分析异常：对温度异常点应从不同的方向进行检测，找到最热点并选取最佳角度进行拍摄。
红外热像仪拍摄时，最好在一张图谱内既有想要拍摄的异常点，又包含正常点。
这样就为判断提供一些参照和依据。
4、数据记录：针对不同的检测对象选择不同的环境温度参照体，并记录环境参照温度。
拍摄时，应至少拍摄两张图谱，一张包含同类两相或者三相设备，以便进行同类对比;另一张针对发热相在保证安全的前提下近距离拍摄，以求得真实的温度值。
除此之外，红外热像仪还应合理选择拍摄距离，尽量让设备充满整个画面。
同时，应拍摄相应的可见光照片。
对于红外热像仪，除了记录图谱还需记录了数据，为后期的分析提供依据。
红外热成像仪的操作指南和图像处理技巧
红外热成像仪的操作指南和图像处理技巧红外热成像仪是一种应用红外热学原理来检测和测量物体表面温度的设备。
它通过接收并记录物体发出的红外辐射，将其转化为热像图，帮助我们观察物体的热分布、发现异常温度区域，并在各种应用领域发挥重要作用。
在使用红外热成像仪之前，掌握一些操作指南和图像处理技巧是必要的。
一、操作指南1. 设备预热：红外热成像仪在使用之前需要预热一段时间，以使其达到稳定工作状态。
通常，预热时间为10到20分钟，具体时间会有所不同，请根据设备规格进行设定。
2. 距离和角度：在使用红外热成像仪时，应保持一定的距离和角度，以获得清晰的图像。
一般来说，最佳观测距离为物体高度的3到5倍，最佳角度为与物体垂直推荐。
3. 背景校正：红外热成像仪测量的是物体的表面温度，而背景温度会对结果带来干扰。
在测量之前，应进行背景校正，即将红外热成像仪对准一个均匀温度的表面（如白墙），按下校正按钮进行背景校正。
4. 测量前准备：在进行测量之前，应尽量将被测物体的表面清洁，以减少外界的影响。
同时，需要了解被测物体的特性，选择合适的测量模式（如点测、线测、剖面测等）。
5. 动态测量：在某些情况下，需对物体进行动态测量，即物体在运动状态下的温度变化。
此时，应选择高帧率模式，以捕捉到物体运动过程中温度的变化。
6. 图像保存和导出：在操作红外热成像仪时，及时保存图像十分重要。
一方面，可以记录测量结果，另一方面也能方便后续的图像处理。
红外热成像仪通常提供图像导出功能，可以将图像导出到电脑进行后续处理。
二、图像处理技巧1. 色彩调整：红外热成像仪所得到的热像图可能会因为环境和设备的不同而产生一定的色彩偏差。
在图像处理时，可以通过调整色彩平衡和色彩映射，将图像呈现出更加真实和清晰的色彩。
2. 温度范围设定：在处理图像时，可以设定一个温度范围，并将温度范围外的区域显示为黑色或白色，以突出显示感兴趣的温度区域，同时排除其他温度影响。
3. 温度差异增强：通过增强不同温度区域之间的对比度，可以更容易地观察到温度差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外热成像仪使用规程
一、目的
为有效利用红外热成像仪进行日常检查和测试工作，及时发现、解决电气设备及线路隐患，确保电气设备及线路正常运行，制定本规程。
二、检查内容
1、日常及开业前检查内容：
对持有物业及销售物业公共区域的下述内容进行温度测
试。
1）变配电室：变压器、配电柜、接线端子、母线、电
线电缆；
2）设备机房：风机房、水泵房、电梯机房、空调机房、
锅炉房、发电机房、洗衣房等所有用电设备配电箱
/柜、接线端子及电线电缆；
3）楼层电井、配电间：配电箱/柜、接线端子、电缆
电线、母线；
4）正在使用的电源插座；
2、大型活动前检查内容
以《集团安全管理制度》中规定的大型活动范围为标准，
在活动开始前一天，对临时的用电设备及相关配电系统进
行温度测试。
1）现场使用的所有电气设备电线电缆；
2）现场配电箱/柜、接线端子；
3）变配电室：临时用电回路配电柜、接线端子、母线、
电缆。
三、检查测试频次
1、日常检查：持有物业为每季度不少于1次（不包括酒店），
其他为每半年不少于1次，酒店为每半年不少于1次；
2、开业前检查：1次；
3、大型活动前检查：1次。
四、组织实施
1、万达广场商管公司负责所管区域的电气设备检查测试。
百
货、影城、大歌星等万达品牌主力店内，商管公司所管的
电气设备由商管公司进行检查，主力店配合，其他电气设
备由各万达品牌主力店自行检查，商管公司进行监管。
2、销售物业电气设备检查由相应的物业公司自行组织完成；
3、文化集团各地管理公司所管物业参照万达广场执行；
4、持有物业开业前检查按照集团《安全管理制度》执行；
5、各公司须确定专人组成检查测试小组，测试小组由仪器操
作员、数据记录员组成。
检查测试小组根据测试计划进行
测试，对测试结果进行分析评价，并出具测试报告。
1）仪器操作员
负责红外热成像仪器操作，测试时保持安全距离，
确定测试点位，读取测试数据，并将测试数据进行
保存。
2）数据记录员
负责填写现场测试记录表（附件1），同时负责对测
试人员安全状况进行监护，确保检查测试小组人员
安全。
五、检查测试工作流程
1、制定计划
各公司应在每年12月20日前制定下一年度的热成像仪检
查测试计划，制定计划时应与热成像仪持有公司进行沟通，避免检查计划冲突。
计划内容详见附件2，主要内容如下：
1）测试开始、结束及归还仪器日期；
2）参加测试的人员及岗位安排；
3）测试区域的时间安排；
4）测试内容及数量。
2、使用/借用审批
各公司使用/借用热成像仪前，应通过OA向持有仪器公司
工程副总经理发起使用/借用申请，审批后应在使用前1
天登记取用，仪器使用人填写《红外热成像仪使用/借用
登记表》（附件3），使用后2天内归还。
无特殊原因,热成像仪持有公司必须根据检查计划及大型
活动需要出借红外热成像仪。
3、热成像仪完好性检查
热成像仪保养人，应根据检查测试计划，提前5天对仪器
功能进行检查，确保测试功能正常；仪器借用、归还时，
交接双方应对仪器完好性进行确认。
4、现场检查测试
1）检查测试小组按照测试计划进行测试，测试时测试区域应处于用电高峰期；
2）仪器操作员在保持安全距离（6千伏及以下≥35㎝；
10千伏≥60㎝）情况下进行测试，根据测试需求
调整测量距离和角度，通过显示屏重点关注红色高
温区域，根据测量温度检查是否需要紧固处理和三
相平衡调整，读取测试点位温度、图片编号，同时
将数据保存；
3）数据记录员将测试部位、测试内容、测试点位温度、
图片编号进行记录，同时进行旁站监护；
4）检查测试小组对检查点位温度是否合格进行判断
并进行记录。
5、问题整改及检查报告制作
1）各公司对检查中发现的问题形成问题清单（附件4），
及时录入安全管理信息系统，指定专人限期整改，
并在问题整改后进行复测，跟踪销项；
2）制作红外热像仪检查测试报告（附件5），并按规定
的时间上传到集团安全管理信息系统。
六、操作要求
1、热成像仪是集光、电、计算机一体的精密仪器，使用时需
严格按照说明书要求进行；
2、日常使用时必须小心轻放，注意防水防潮，尤其注意避免
刮碰镜头；
3、注意拍摄物体或设备的反射率的变化，即设备或物体拍摄
时不能有反光；
4、拍摄时要直射设备，即尽量不要隔着设备外壳进行拍摄；
5、拍摄时不要有温度补偿，即不要有补光设备；
6、拍摄时要聚焦设备；
7、拍摄热图时，要正确选择调色：即灰度和反向灰度拍摄热
图时，轮廓线最清晰，最容易对焦；铁红拍摄热图时，对
焦容易，热点明显；彩色拍摄时适合抓住“热点”，制作
报表；
8、测试用电设备、线路需在用电高峰时进行；
9、对每个测试点进行测试，应保存红外图像1张、可见光图
像1张（热成像仪具备此功能时）；
10、在《红外热成像仪检查测试记录表》（附件1）中记录测
试点位的测试温度（在配电室、强电井检查中，对整面柜
检查时，应记录温度最高的点，其余温度值低的可以不记
录），并填写对应的图像编号。
七、保管使用要求
1、热成像仪持有公司指定专人（经理级及以上）负责仪器保
存管理，确保仪器相关配件、资料齐全；
2、仪器应放置在干燥、通风的环境中，避免受潮；
3、仪器持有公司负责仪器的日常维护、维修，使用过程中由
于外力造成仪器损坏的，由责任单位负责维修。
附件：
1、红外热成像仪检查测试记录表
2、红外热成像仪日常使用检查计划
3、红外热成像仪使用/借用登记表
4、红外热成像仪检查安全隐患清单（按集团安全信息系统隐患清
单模板填写）
5、红外热成像仪检查报告（模板）。
