先张法空心板梁张拉参数计算书
空心板施工方法(先张法)
先张法预应力空心板施工方法一、空心板张拉采用偏心杆式张拉台座，张拉台座长84.3米，宽14.1米，设有6道张拉底座，此台座可满足10m-20m先张法预应力空心板梁的施工，张拉方式为单侧张拉、整拉、整放，预应力钢绞线张拉控制应力为1170Mpa，其施工工艺如下：1、初应力调整：控制应力为10％Fk，把松弛的钢绞线拉紧，采用FQ系列千斤顶OVM 型钢绞线锚具单根张拉，此时千斤顶充分固定，再把松弛的钢绞线拉紧后，在张拉端精确标以记号。
2、超张拉及锚固：超张拉控制应力为105％Fk，在初应力调整后进行超张拉，达到应力后，持荷5分钟之后放松至零应力，然后进行张拉达到设计应力进行锚固，实测伸长值与理论伸长值之间的误差控制在±6％之内。
3、钢绞线放张，施加应力，当梁体混凝土强度达到设计规定强度之后，钢绞线才可放张，放张时用千斤顶施加的应力不大于钢绞线控制应力，放张时缓慢进行，使荷载逐渐传递给混凝土。
先张法钢绞线张拉程序为：0 初应力（10％Fk） 1.05Fk(持荷5分钟) 0Fk Fk（锚固）二、模板：外模采用定型钢模板，外观平整，对施工缝及时无误的进行修补，保证不漏浆，符合结构尺寸，并具有足够的钢度，以防止浇筑砼时产生挠度，以保证砼大面平整度。
模板内无污物，砂浆及其它杂物，使用前彻底涂上脱模剂。
内模采用橡胶气囊。
三、钢筋：1、试验：所在空心板用钢筋在进场前进行试验，试验合格后方可进场。
2、存放：a.不同等级的钢筋，分别堆放。
钢筋下用大木方垫起，上部设棚，以防生锈，并立牌。
b.在安装时，钢筋保证无灰尘、无有害的锈蚀、无松散锈皮、无油脂或其它杂物。
3、钢筋加工：a.盘筋和弯曲的钢筋,只要在调直以后，其受损表面对截面积的减少不大于5％，就可以用小的拉力或人工处理加以调直。
b.箍筋的端部按图纸规定设弯钩。
4、钢筋安设、支承及固定钢筋：a.所有钢筋准确安设，当在安设钢筋完成后，把垫块用小绑扎铁丝绑在钢筋上，以保证净保护层厚度。
先张法空心板梁张拉参数计算书(全部油表)
济乐高速公路5标先张法空心板梁张拉参数计算根据空心板梁钢绞线理论伸长值及最大张拉力应以《桥规》为计算依据，原则上不采用超张拉。
当张拉到100%控制力时，持荷5分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新张拉到控制应力，直到稳定为止。
现将张拉控制程序说明如下：一、张拉理论伸长量计算根据2011年《桥规》要求，先张法采用一端张拉，另一端固定，其中预应力钢筋张拉控制应力为0.70 f=1302Mpa，即可达到纲绞线强度的70%；根据出pk厂材质报告可知弹性模量Ep=195Gpa；先张法张拉程序：0 σ。
（拟采用σ。
=0.25σcon 0.5σcon 1.0σcon）σcon （持荷5分钟锚固），张拉采用双控，以张拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计张拉力（N）L——张拉钢绞线长度（cm）Ap——钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）对于本预制梁场：P=1860*70%*Ap=1302Ap（1）10M、13M空心板梁：钢绞线下料长度L=103(台座)- 0.65（张拉端) –2（锚固端) =100.35mAp=140mm2Ep=195Gpa△L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm（2）16M、20M空心板梁：钢绞线下料长度L=89(台座) – 1.6（张拉端) - 1（锚固端) =86.4mAp=140mm2Ep=195Gpa△L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，10M、13M空心板梁预应力筋实测值合格范围：630～710mm；16M、20M空心板梁预应力筋实测值合格范围：543～611mm；二、先张法预应力空心板梁张拉油压表读数计算式张拉控制应力σcon =0.7fpk=1302MPa，单根钢绞线控制张拉力Ng=σcon ×Ap=182.28KN，整体控制张拉力为:10m板梁中梁: Ny=9根×Ng=1640.5KN；10m板梁边梁: Ny=11根×Ng=2005KN；13m板梁中梁: Ny=12根×Ng=2187.3KN；13m板梁边梁: Ny=13根×Ng=2369.6KN；16m板梁中梁: Ny=14根×Ng=2551.9KN；16m板梁边梁: Ny=16根×Ng=2916.5KN；20m板梁中梁: Ny=18根×Ng=3281KN；20m板梁边梁: Ny=20根×Ng=3645.6KN；千斤顶与油压表标定一元线性回归方程压力表编号：1911910千斤顶编号：12170#回归方程：P=0.2311F+1.26压力表编号：1911992千斤顶编号：12161#回归方程：P=0.01740F-0.32压力表编号：1911907千斤顶编号：2#回归方程：P=0.01715F+0.22先张法预应力空心板梁单根φs15.2钢绞线其设计张拉控制力为182.28KN.一、12170#液压式张拉机（1）压力表1911910P=0.2311F+1.260.10σcon =0.2311×182.28×0.10+1.26 =5.47MPa（2）压力表1811470P=0.2436F+0.050.10σcon =0.2436×182.28×0.10+0.05 =4.49MPa10m空心板梁中梁9φs15.2钢绞线其设计张拉控制力为1640.5KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×1640.5÷2×0.25-0.32=3.24MPa0.5σcon =0.01740×1640.5÷2×0.5-0.32=6.81MPa1.0σcon =0.01740×1640.5÷2×1.0-0.32=13.95MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×1640.5÷2×0.25+1.01=4.64MPa0.5σcon =0.01774×1640.5÷2×0.5+1.01=8.28MPa1.0σcon =0.01774×1640.5÷2×1.0+1.01=15.56MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×1640.5÷2×0.25+0.22=3.73MPa0.5σcon =0.01715×1640.5÷2×0.5+0.22=7.25MPa1.0σcon =0.01715×1640.5÷2×1.0+0.22=14.28MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×1640.5÷2×0.25+0.08=3.83MPa0.5σcon =0.01829×1640.5÷2×0.5+0.08=7.58MPa1.0σcon =0.01829×1640.5÷2×1.0+0.08=15.08MPa10m空心板梁边梁11φs15.2钢绞线其设计张拉控制力为2005KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2005÷2×0.25-0.32=4.04MPa0.5σcon =0.01740×2005÷2×0.5-0.32=8.4MPa1.0σcon =0.01740×2005÷2×1.0-0.32=17.12MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2005÷2×0.25+1.01=5.45MPa0.5σcon =0.01774×2005÷2×0.5+1.01=9.9MPa1.0σcon =0.01774×2005÷2×1.0+1.01=18.79MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2005÷2×0.25+0.22=4.51MPa0.5σcon =0.01715×2005÷2×0.5+0.22=8.81MPa1.0σcon =0.01715×2005÷2×1.0+0.22=17.41MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2005÷2×0.25+0.08=4.66MPa0.5σcon =0.01829×2005÷2×0.5+0.08=9.24MPa1.0σcon =0.01829×2005÷2×1.0+0.08=18.41MPa13m空心板梁中梁12φs15.2钢绞线其设计张拉控制力为2187.3KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2187.3÷2×0.25-0.32=4.43MPa0.5σcon =0.01740×2187.3÷2×0.5-0.32=9.19MPa1.0σcon =0.01740×2187.3÷2×1.0-0.32=18.71MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2187.3÷2×0.25+1.01=5.86MPa0.5σcon =0.01774×2187.3÷2×0.5+1.01=10.71MPa1.0σcon =0.01774×2187.3÷2×1.0+1.01=20.41MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2187.3÷2×0.25+0.22=4.90MPa0.5σcon =0.01715×2187.3÷2×0.5+0.22=9.59MPa1.0σcon =0.01715×2187.3÷2×1.0+0.22=18.97MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2187.3÷2×0.25+0.08=5.08MPa0.5σcon =0.01829×2187.3÷2×0.5+0.08=10.08MPa1.0σcon =0.01829×2187.3÷2×1.0+0.08=20.08MPa13m空心板梁边梁13φs15.2钢绞线其设计张拉控制力为2369.6KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2369.6÷2×0.25-0.32=4.83MPa0.5σcon =0.01740×2369.6÷2×0.5-0.32=9.98MPa1.0σcon =0.01740×2369.6÷2×1.0-0.32=20.29MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2369.6÷2×0.25+1.01=6.26MPa0.5σcon =0.01774×2369.6÷2×0.5+1.01=11.51MPa1.0σcon =0.01774×2369.6÷2×1.0+1.01=22.02MPa二、2#液压式张拉机P=0.01715F+0.220.25σcon =0.01715×2369.6÷2×0.25+0.22=5.30MPa0.5σcon =0.01715×2369.6÷2×0.5+0.22=10.37MPa1.0σcon =0.01715×2369.6÷2×1.0+0.22=20.53MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2369.6÷2×0.25+0.08=5.49MPa0.5σcon =0.01829×2369.6÷2×0.5+0.08=10.91MPa1.0σcon =0.01829×2369.6÷2×1.0+0.08=21.75 MPa16m空心板梁中梁14φs15.2钢绞线其设计张拉控制力为2551.9KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2551.9÷2×0.25-0.32=5.23MPa0.5σcon =0.01740×2551.9÷2×0.5-0.32=10.78MPa1.0σcon =0.01740×2551.9÷2×1.0-0.32=21.88MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2551.9÷2×0.25+1.01=6.66MPa0.5σcon =0.01774×2551.9÷2×0.5+1.01=12.32MPa1.0σcon =0.01774×2551.9÷2×1.0+1.01=23.64MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2551.9÷2×0.25+0.22=5.69MPa0.5σcon =0.01715×2551.9÷2×0.5+0.22=11.16MPa1.0σcon =0.01715×2551.9÷2×1.0+0.22=22.1MPaP=0.01829F+0.080.25σcon =0.01829×2551.9÷2×0.25+0.08=5.91MPa0.5σcon =0.01829×2551.9÷2×0.5+0.08=11.74MPa1.0σcon =0.01829×2551.9÷2×1.0+0.08=23.41MPa16m空心板梁边梁16φs15.2钢绞线其设计张拉控制力为2916.5KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2916.5÷2×0.25-0.32=6.02MPa0.5σcon =0.01740×2916.5÷2×0.5-0.32=12.37MPa1.0σcon =0.01740×2916.5÷2×1.0-0.32=25.05MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2916.5÷2×0.25+1.01=7.47MPa0.5σcon =0.01774×2916.5÷2×0.5+1.01=13.94MPa1.0σcon =0.01774×2916.5÷2×1.0+1.01=26.88MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2916.5÷2×0.25+0.22=6.47MPa0.5σcon =0.01715×2916.5÷2×0.5+0.22=12.72MPa1.0σcon =0.01715×2916.5÷2×1.0+0.22=25.23MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2916.5÷2×0.25+0.08=6.74MPa0.5σcon =0.01829×2916.5÷2×0.5+0.08=13.41MPa1.0σcon =0.01829×2916.5÷2×1.0+0.08=26.75MPa20m空心板梁中梁18φs15.2钢绞线其设计张拉控制力为3281KN. 一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3281÷2×0.25-0.32=6.81MPa0.5σcon =0.01740×3281÷2×0.5-0.32=13.95MPa1.0σcon =0.01740×3281÷2×1.0-0.32=28.22MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3281÷2×0.25+1.01=8.28MPa0.5σcon =0.01774×3281÷2×0.5+1.01=15.56MPa1.0σcon =0.01774×3281÷2×1.0+1.01=30.11MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3281÷2×0.25+0.22=7.25MPa0.5σcon =0.01715×3281÷2×0.5+0.22=14.28MPa1.0σcon =0.01715×3281÷2×1.0+0.22=28.35MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3281÷2×0.25+0.08=7.58MPa0.5σcon =0.01829×3281÷2×0.5+0.08=15.08MPa1.0σcon =0.01829×3281÷2×1.0+0.08=30.08MPa20m空心板梁边梁20φs15.2钢绞线其设计张拉控制力为3645.6KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3645.6÷2×0.25-0.32=7.60MPa0.5σcon =0.01740×3645.6÷2×0.5-0.32=15.54MPa1.0σcon =0.01740×3645.6÷2×1.0-0.32=31.39MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3645.6÷2×0.25+1.01=9.09MPa0.5σcon =0.01774×3645.6÷2×0.5+1.01=17.17MPa1.0σcon =0.01774×3645.6÷2×1.0+1.01=33.34MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3645.6÷2×0.25+0.22=8.03MPa0.5σcon =0.01715×3645.6÷2×0.5+0.22=15.85MPa1.0σcon =0.01715×3645.6÷2×1.0+0.22=31.48MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3645.6÷2×0.25+0.08=8.41MPa0.5σcon =0.01829×3645.6÷2×0.5+0.08=16.75MPa1.0σcon =0.01829×3645.6÷2×1.0+0.08=33.42MPa附件：液压式张拉机检定证书对同一验收批同一设计强度，工程现场分两种方法评定：（一）非统计方法——用于试块组数n≤9组时mfcu≥1.15fcu,kfcu,min≥0.95fcu,k（二）统计方法——用于试块组数n≥10组时mfcu－λ1 Sfcu ≥0.90fcu,kfcu,min≥λ2 fcu,k20组以上同10-20组，也是采用数理统计方法他的系数没有对齐，这是个表格，要对齐的看组数n= 10～14 15～24 ≥25λ1 = 1.7 1.65 1.6λ2 = 0.9 0.85 0.85 当组数在10-14间的时候，λ1取1.7，λ2取0.9，代入到二楼提供的式子里。

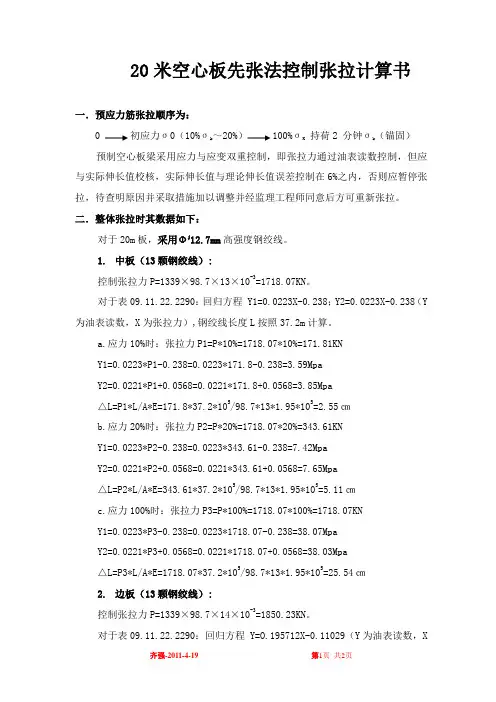

20米空心板先张法控制张拉计算书
20米空心板先张法控制张拉计算书一．预应力筋张拉顺序为：0 初应力σ0（10%σk ～20%） 100%σK持荷2 分钟σk（锚固）预制空心板梁采用应力与应变双重控制，即张拉力通过油表读数控制，但应与实际伸长值校核，实际伸长值与理论伸长值误差控制在6%之内，否则应暂停张拉，待查明原因并采取措施加以调整并经监理工程师同意后方可重新张拉。
二．整体张拉时其数据如下：对于20m板，采用Φj12.7mm高强度钢绞线。
1.中板（13颗钢绞线）:控制张拉力P=1339×98.7×13×10-3=1718.07KN。
对于表09.11.22.2290：回归方程 Y1=0.0223X-0.238；Y2=0.0223X-0.238（Y 为油表读数，X为张拉力）,钢绞线长度L按照37.2m计算。
a.应力10%时：张拉力P1=P*10%=1718.07*10%=171.81KNY1=0.0223*P1-0.238=0.0223*171.8-0.238=3.59MpaY2=0.0221*P1+0.0568=0.0221*171.8+0.0568=3.85Mpa△L=P1*L/A*E=171.8*37.2*105/98.7*13*1.95*105=2.55㎝b.应力20%时：张拉力P2=P*20%=1718.07*20%=343.61KNY1=0.0223*P2-0.238=0.0223*343.61-0.238=7.42MpaY2=0.0221*P2+0.0568=0.0221*343.61+0.0568=7.65Mpa△L=P2*L/A*E=343.61*37.2*105/98.7*13*1.95*105=5.11㎝c.应力100%时：张拉力P3=P*100%=1718.07*100%=1718.07KNY1=0.0223*P3-0.238=0.0223*1718.07-0.238=38.07MpaY2=0.0221*P3+0.0568=0.0221*1718.07+0.0568=38.03Mpa△L=P3*L/A*E=1718.07*37.2*105/98.7*13*1.95*105=25.54㎝2.边板（13颗钢绞线）:控制张拉力P=1339×98.7×14×10-3=1850.23KN。
先张法张拉台的设计及计算(青海16m空心板)
先张法张拉台的设计及计算一、先张法张拉槽台的构造设计1、先张法空心板预制槽台采用长线槽形台座，张拉台座主要由传力柱、联系梁、张拉钢横梁和空心板预制台五部分组成，均采用C30钢筋混凝土结构。
本设计先张法台座采用传力柱轴心受力，传力柱截面为60×40cm，面筋和底筋各配Φ16钢筋3根，腰筋每侧各配Φ16钢筋1根，箍筋为φ8钢筋。
传力柱两端1.5m处加密箍。
为防止地基产生不均匀下沉，传力柱和台座基底采用25T振动压路机夯实，并且台座基础采用20cm钢筋混凝土结构，与传力柱形成一个整体。
另外防止放张后空心板起拱，梁头集中受力导致基础下沉，在预制台座之间设100×25cm和50×25cm联系梁，。
传力柱、联系梁、台座基础施工后，空心板预制台在台座基础上铺5cm厚钢板或作成平整光滑的水磨石表面，台座边角用50×50×5角钢镶边。
2、每槽台两端各设固定钢横梁，钢横梁在张拉力的作用下，最大挠度应按规范要求不大于2mm。
钢横梁的断面尺寸根据空心板的张拉力和台座跨度设计，并经验算符合要求后才可定做，钢横梁用钢板组焊而成。
二、先张空心板张拉台验算1、张拉横梁验算；本工程跨径最大的空心板为16 m，底板宽度1.0m。
因此验算按16m空心板边梁的最大钢绞线束13束为验算基准。
张拉横梁材料用A3钢板，根据JTJ025-086《公路桥涵钢结构及木结构设计规范》，弯曲应力[σ]=145Mpa ，弹性模量E=2.1×105Mpa 。
张拉横梁截面图如下：440A3（图中长度单位为mm ）由上图得：截面惯性矩I=∑ab3/12=（0.44×0.443）/12=31.23×10-4m4抗弯系数W=I/（b/2）=31.23×10-4/（0.44/2）=14.2×10-3m3其中a、b分别为钢横梁的宽度和厚度（受力方向），式中数据如图所示。

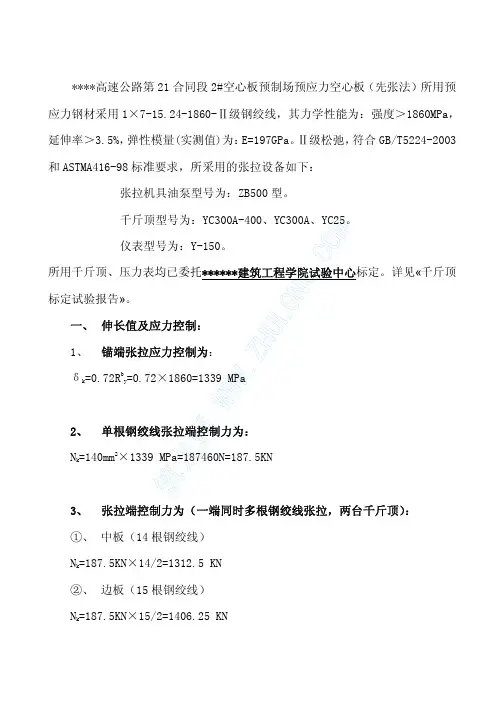

20m预应力空心板(先张法)张拉计算及张拉程序
筑龙网WW W.ZH U L ON G.C OM****高速公路第21合同段2#空心板预制场预应力空心板（先张法）所用预应力钢材采用1×7-15.24-1860-Ⅱ级钢绞线，其力学性能为：强度＞1860MPa ，延伸率＞3.5%，弹性模量(实测值)为：E=197GPa 。
Ⅱ级松弛，符合GB/T5224-2003和ASTMA416-98标准要求，所采用的张拉设备如下：张拉机具油泵型号为：ZB500型。
千斤顶型号为：YC300A-400、YC300A 、YC25。
仪表型号为：Y-150。
所用千斤顶、压力表均已委托******建筑工程学院试验中心标定。
详见«千斤顶标定试验报告»。
一、 伸长值及应力控制： 1、 锚端张拉应力控制为：δk =0.72R by =0.72×1860=1339 MPa2、 单根钢绞线张拉端控制力为： N k =140mm 2×1339 MPa=187460N=187.5KN3、 张拉端控制力为（一端同时多根钢绞线张拉，两台千斤顶）： ①、 中板（14根钢绞线） N k =187.5KN ×14/2=1312.5 KN ②、 边板（15根钢绞线） N k =187.5KN ×15/2=1406.25 KN筑龙网WW W.ZH U L ON G.C OM4、 钢绞线理论伸长值： ΔL 理=（P ×L ）/（A y ×E g ）P —张拉端控制力为187.5×103N L--钢绞线有效长度（mm ）。
由于本预制场为4槽布置，钢绞线有效长度不相等，故计算时须实际丈量其有效长度（有效长度为钢绞线两端工具锚夹片内口距离）。
A y —钢绞线截面积为140mm 2 E g —钢绞线弹性模量ΔL 理=（187.5×103N ×L ）/（140mm 2×1.97×105N/ mm 2）=0.006798405L 5、 钢绞线实际伸长值：ΔL 实=ΔL 1+ΔL 2ΔL 1—从初应力至最大张拉应力间的实际丈量伸长值（mm ） ΔL 2--初应力时的理论推算值（mm ），初应力控制为最大张拉力的10%，即P 初=0.08P=0.10×187.5×103N=18.75×103N 。
预应力砼空心板梁先张法钢绞线张拉力、伸长量
预应力砼空心板梁先张法钢绞线张拉力、伸长量（16m、13m）计算书中北交通建设集团有限公司国道108勉县段一级公路改扩建工程SG-3标项目部二○一六年七月十二日国道108勉县段一级公路改扩建工程SG-3标段16m、13m预应力砼空心板梁先张法钢绞线张拉力、伸长量计算书一、计算依据计算依据《公路桥涵施工技术规范》JTJ041-2000及《国道108勉县段一级公路改扩建工程施工图设计》，钢绞线采用宁夏新日恒力钢丝绳股份有限公司生产的符合GB/T5224-2014标准的φs l5.2钢绞线，R b y=1860Mpa，伸长率＞3.5%。
经试验：φs l5.2钢绞线弹性模量及截面积：Ep=(191.751+190.001+198.713+195.214+197.739+198.6+196.616) /7=195.519Gpa, Ap=140mm2二、张拉程序张拉采用具有自锚性能的夹片式锚具，张拉程序为：０→10%δcon→50%δcon→ 100%δcon三、张拉应力控制预应力钢绞线采用张拉力和伸长值双控张拉施工，张拉控制应力采用δＫ=0.75 R b y=1395 Mpa，张拉采用单根张拉，先调整全部单根初应力(取10%δK)，调整顺序为先里后外，对称调整。
初应力全部调整后，即可单根张拉至100%δK，张拉顺序同调整初应力顺序，先里后外。
φs5.24钢绞线单根张拉控制力为：δＫ=0.75R b y=0.75*1860 Mpa=1395 Mpa, Ap=140mm2δcon=δＫ* Ap=1395 Mpa*140mm2=195.3KN10%δcon=19.53 KN50%δcon=97.65 KN100%δcon=195.3 KN四、伸长量计算（一）16m空心板梁１、依据台座形式及钢绞线锚固形式，钢绞线计算长度为：计算长度Ｌ：=张拉台长+钢横梁宽(两端)+夹片锚具长A、中梁L=36.6+0.5*2+0.05=37.65mB、边梁L=36.6+0.5*2+0.05=37.65m2、根据钢绞线理论伸长值计算公式ΔL=PpL/(ApEp)(式中Ap=140mm2，Ep=195519N/mm)计算各阶段张拉中钢绞线的伸长值：Ａ、中梁：0.1δcon时：ΔL1=19530*37650/(195519*140)=27mm0.5δcon时：ΔL2=19530*5*37650/(195519*140)=135mmδcon时：ΔL3=19530*10*37650/(195519*140)=269mm 则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=269-27=242mmB、边梁：0.1δcon时：ΔL1=19530*37650/(195519*140)=27mm0.5δcon时：ΔL2=19530*5*37650/(195519*140)=135mmδcon时：ΔL3=19530*10*37650/(195519*140)=269mm 则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=269-27=242mm（二）13m空心板梁１、依据台座形式及钢绞线锚固形式，钢绞线计算长度为：计算长度Ｌ：=张拉台长+钢横梁宽(两端)+夹片锚具长A、中梁L=45.5+0.5*2+0.05=46.55mB、边梁L=45.5+0.5*2+0.05=46.55m2、根据钢绞线理论伸长值计算公式ΔL=PpL/(ApEp)(式中Ap=140mm2，Ep=195519N/mm)计算各阶段张拉中钢绞线的伸长值：Ａ、中梁：0.1δcon时：ΔL1=19530*46550/(195519*140)=33mm0.5δcon时：ΔL2=19530*5*46550/(195519*140)=165mmδcon时：ΔL3=19530*10*46550/(195519*140)=332mm 则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=332-33=299mmB、边梁：0.1δcon时：ΔL1=19530*46550/(195519*140)=33mm0.5δcon时：ΔL2=19530*5*46550/(195519*140)=165mmδcon时：ΔL3=19530*10*46550/(195519*140)=332mm则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=332-33=299mm五、张拉力与油表读数对应关系预应力张拉采用开封市红利预应力有限公司生产的QYC270油压千顶，张拉油泵采用ZB2*2/50高压力油泵，均经调试并测试能达到正常使用(详见检定证书LYL2016F0147)，张拉力与油表读数对应关系见表：张拉力与油表读数对应关系表达式注：一元一次线性回归方程为Y=0.925+0.195X，相关系数R=0.9999，平均相对误差V=1.21%。
先张法空心板梁张拉参数计算书(全部油表)
济乐高速公路5标先法空心板梁拉参数计算根据空心板梁钢绞线理论伸长值及最大拉力应以《桥规》为计算依据，原则上不采用超拉。
当拉到100%控制力时，持荷5分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新拉到控制应力，直到稳定为止。
现将拉控制程序说明如下：一、拉理论伸长量计算根据2011年《桥规》要求，先法采用一端拉，另一端固定，其中预应力钢筋拉控制应力为0.70 f pk=1302Mpa，即可达到纲绞线强度的70%；根据出厂材质报告可知弹性模量Ep=195Gpa；先法拉程序：0 σ。
（拟采用σ。
=0.25σcon 0.5σcon 1.0σcon）σcon （持荷5分钟锚固），拉采用双控，以拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计拉力（N）L——拉钢绞线长度（cm）Ap——钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）对于本预制梁场：P=1860*70%*Ap=1302Ap（1）10M、13M空心板梁：钢绞线下料长度L=103(台座)- 0.65（拉端) –2（锚固端) =100.35mAp=140mm2Ep=195Gpa△L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm（2）16M、20M空心板梁：钢绞线下料长度L=89(台座) – 1.6（拉端) - 1（锚固端) =86.4mAp=140mm2Ep=195Gpa△L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，10M、13M空心板梁预应力筋实测值合格围：630～710mm；16M、20M空心板梁预应力筋实测值合格围：543～611mm；二、先法预应力空心板梁拉油压表读数计算式拉控制应力σcon =0.7fpk=1302MPa，单根钢绞线控制拉力Ng=σcon ×Ap=182.28KN，整体控制拉力为:10m板梁中梁: Ny=9根×Ng=1640.5KN；10m板梁边梁: Ny=11根×Ng=2005KN；13m板梁中梁: Ny=12根×Ng=2187.3KN；13m板梁边梁: Ny=13根×Ng=2369.6KN；16m板梁中梁: Ny=14根×Ng=2551.9KN；16m板梁边梁: Ny=16根×Ng=2916.5KN；20m板梁中梁: Ny=18根×Ng=3281KN；20m板梁边梁: Ny=20根×Ng=3645.6KN；千斤顶与油压表标定一元线性回归方程压力表编号：1911910千斤顶编号：12170#回归方程：P=0.2311F+1.26压力表编号：1911992千斤顶编号：12161#回归方程：P=0.01740F-0.32压力表编号：1911907千斤顶编号：2#回归方程：P=0.01715F+0.22先法预应力空心板梁单根φs15.2钢绞线其设计拉控制力为182.28KN.一、12170#液压式拉机（1）压力表1911910P=0.2311F+1.260.10σcon =0.2311×182.28×0.10+1.26 =5.47MPa（2）压力表1811470P=0.2436F+0.050.10σcon =0.2436×182.28×0.10+0.05 =4.49MPa10m空心板梁中梁9φs15.2钢绞线其设计拉控制力为1640.5KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×1640.5÷2×0.25-0.32=3.24MPa0.5σcon =0.01740×1640.5÷2×0.5-0.32=6.81MPa1.0σcon =0.01740×1640.5÷2×1.0-0.32=13.95MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×1640.5÷2×0.25+1.01=4.64MPa0.5σcon =0.01774×1640.5÷2×0.5+1.01=8.28MPa1.0σcon =0.01774×1640.5÷2×1.0+1.01=15.56MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×1640.5÷2×0.25+0.22=3.73MPa0.5σcon =0.01715×1640.5÷2×0.5+0.22=7.25MPa1.0σcon =0.01715×1640.5÷2×1.0+0.22=14.28MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×1640.5÷2×0.25+0.08=3.83MPa0.5σcon =0.01829×1640.5÷2×0.5+0.08=7.58MPa1.0σcon =0.01829×1640.5÷2×1.0+0.08=15.08MPa10m空心板梁边梁11φs15.2钢绞线其设计拉控制力为2005KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2005÷2×0.25-0.32=4.04MPa0.5σcon =0.01740×2005÷2×0.5-0.32=8.4MPa1.0σcon =0.01740×2005÷2×1.0-0.32=17.12MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2005÷2×0.25+1.01=5.45MPa0.5σcon =0.01774×2005÷2×0.5+1.01=9.9MPa1.0σcon =0.01774×2005÷2×1.0+1.01=18.79MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2005÷2×0.25+0.22=4.51MPa0.5σcon =0.01715×2005÷2×0.5+0.22=8.81MPa1.0σcon =0.01715×2005÷2×1.0+0.22=17.41MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2005÷2×0.25+0.08=4.66MPa0.5σcon =0.01829×2005÷2×0.5+0.08=9.24MPa1.0σcon =0.01829×2005÷2×1.0+0.08=18.41MPa13m空心板梁中梁12φs15.2钢绞线其设计拉控制力为2187.3KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2187.3÷2×0.25-0.32=4.43MPa0.5σcon =0.01740×2187.3÷2×0.5-0.32=9.19MPa1.0σcon =0.01740×2187.3÷2×1.0-0.32=18.71MPa （2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2187.3÷2×0.25+1.01=5.86MPa0.5σcon =0.01774×2187.3÷2×0.5+1.01=10.71MPa1.0σcon =0.01774×2187.3÷2×1.0+1.01=20.41MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2187.3÷2×0.25+0.22=4.90MPa0.5σcon =0.01715×2187.3÷2×0.5+0.22=9.59MPa1.0σcon =0.01715×2187.3÷2×1.0+0.22=18.97MPa （2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2187.3÷2×0.25+0.08=5.08MPa0.5σcon =0.01829×2187.3÷2×0.5+0.08=10.08MPa1.0σcon =0.01829×2187.3÷2×1.0+0.08=20.08MPa13m空心板梁边梁13φs15.2钢绞线其设计拉控制力为2369.6KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2369.6÷2×0.25-0.32=4.83MPa0.5σcon =0.01740×2369.6÷2×0.5-0.32=9.98MPa1.0σcon =0.01740×2369.6÷2×1.0-0.32=20.29MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2369.6÷2×0.25+1.01=6.26MPa0.5σcon =0.01774×2369.6÷2×0.5+1.01=11.51MPa1.0σcon =0.01774×2369.6÷2×1.0+1.01=22.02MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2369.6÷2×0.25+0.22=5.30MPa0.5σcon =0.01715×2369.6÷2×0.5+0.22=10.37MPa1.0σcon =0.01715×2369.6÷2×1.0+0.22=20.53MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2369.6÷2×0.25+0.08=5.49MPa0.5σcon =0.01829×2369.6÷2×0.5+0.08=10.91MPa16m空心板梁中梁14φs15.2钢绞线其设计拉控制力为2551.9KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2551.9÷2×0.25-0.32=5.23MPa0.5σcon =0.01740×2551.9÷2×0.5-0.32=10.78MPa1.0σcon =0.01740×2551.9÷2×1.0-0.32=21.88MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2551.9÷2×0.25+1.01=6.66MPa0.5σcon =0.01774×2551.9÷2×0.5+1.01=12.32MPa1.0σcon =0.01774×2551.9÷2×1.0+1.01=23.64MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2551.9÷2×0.25+0.22=5.69MPa0.5σcon =0.01715×2551.9÷2×0.5+0.22=11.16MPa1.0σcon =0.01715×2551.9÷2×1.0+0.22=22.1MPa（2）压力表1811417P=0.01829F+0.080.5σcon =0.01829×2551.9÷2×0.5+0.08=11.74MPa1.0σcon =0.01829×2551.9÷2×1.0+0.08=23.41MPa16m空心板梁边梁16φs15.2钢绞线其设计拉控制力为2916.5KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2916.5÷2×0.25-0.32=6.02MPa0.5σcon =0.01740×2916.5÷2×0.5-0.32=12.37MPa1.0σcon =0.01740×2916.5÷2×1.0-0.32=25.05MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2916.5÷2×0.25+1.01=7.47MPa0.5σcon =0.01774×2916.5÷2×0.5+1.01=13.94MPa1.0σcon =0.01774×2916.5÷2×1.0+1.01=26.88MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2916.5÷2×0.25+0.22=6.47MPa0.5σcon =0.01715×2916.5÷2×0.5+0.22=12.72MPa1.0σcon =0.01715×2916.5÷2×1.0+0.22=25.23MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2916.5÷2×0.25+0.08=6.74MPa0.5σcon =0.01829×2916.5÷2×0.5+0.08=13.41MPa1.0σcon =0.01829×2916.5÷2×1.0+0.08=26.75MPa20m空心板梁中梁18φs15.2钢绞线其设计拉控制力为3281KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3281÷2×0.25-0.32=6.81MPa0.5σcon =0.01740×3281÷2×0.5-0.32=13.95MPa1.0σcon =0.01740×3281÷2×1.0-0.32=28.22MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3281÷2×0.25+1.01=8.28MPa0.5σcon =0.01774×3281÷2×0.5+1.01=15.56MPa1.0σcon =0.01774×3281÷2×1.0+1.01=30.11MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3281÷2×0.25+0.22=7.25MPa0.5σcon =0.01715×3281÷2×0.5+0.22=14.28MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3281÷2×0.25+0.08=7.58MPa0.5σcon =0.01829×3281÷2×0.5+0.08=15.08MPa1.0σcon =0.01829×3281÷2×1.0+0.08=30.08MPa20m空心板梁边梁20φs15.2钢绞线其设计拉控制力为3645.6KN.一、12161#液压式拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3645.6÷2×0.25-0.32=7.60MPa0.5σcon =0.01740×3645.6÷2×0.5-0.32=15.54MPa1.0σcon =0.01740×3645.6÷2×1.0-0.32=31.39MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3645.6÷2×0.25+1.01=9.09MPa0.5σcon =0.01774×3645.6÷2×0.5+1.01=17.17MPa1.0σcon =0.01774×3645.6÷2×1.0+1.01=33.34MPa二、2#液压式拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3645.6÷2×0.25+0.22=8.03MPa1.0σcon =0.01715×3645.6÷2×1.0+0.22=31.48MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3645.6÷2×0.25+0.08=8.41MPa0.5σcon =0.01829×3645.6÷2×0.5+0.08=16.75MPa1.0σcon =0.01829×3645.6÷2×1.0+0.08=33.42MPa附件：液压式拉机检定证书对同一验收批同一设计强度，工程现场分两种方法评定：（一）非统计方法——用于试块组数n≤9组时mfcu≥1.15fcu,kfcu,min≥0.95fcu,k（二）统计方法——用于试块组数n≥10组时mfcu－λ1 Sfcu ≥0.90fcu,kfcu,min≥λ2 fcu,k20组以上同10-20组，也是采用数理统计方法他的系数没有对齐，这是个表格，要对齐的看组数n= 10～14 15～24 ≥25λ1 = 1.7 1.65 1.6λ2 = 0.9 0.85 0.85 当组数在10-14间的时候，λ1取1.7，λ2取0.9，代入到二楼提供的式子里。
先 张 法 预 制 空 心 板 梁 伸 长 量 计 算
先张法预制空心板梁伸长量计算已知预应力筋采用国产φj15.24高强低松弛钢绞线，其标准强度为1860Mpa，每根张拉力为195.3KN；每根钢绞线的截面面积为140mm2；钢绞线长度为92.79m；（附后：千斤顶标定报告、预应力混凝土用钢绞线检验报告）根据桥梁规范公式（12.8.3-1），其钢绞线理论伸长量为：ΔL=P p L/ A p EpP p—钢绞线的平均张拉力（N），P p=195.3*1000/2=97650N ；L—钢绞线的长度（mm），L=92790mm ；A P—钢绞线的截面面积（mm2），A P= 140 mm2；Ep—钢绞线的弹性摸量（N/ mm2），Ep=（197000+197000+199000）/3=197667 N/ mm2。
ΔL=97650*92790/140/197667=327mm根据桥涵规范规定，预应力筋采用应力控制方法时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉。
实际伸长值与理论伸长值的差值本设计中无规定，因此差值范围为327*0.06=20mm，其实际伸长值上限为347mm；下限为307mm。
根据YDD3000型顶推千斤顶回归方程：千斤顶编号1：Y=33.792+59.765X；千斤顶编号2：Y=-8.626+59.762X。
1、当为16m中板时，钢绞线根数为15根。
Y=195.3*15/2=1464.75KN，压力表0371读数应为（1464.75-33.792）/59.765=23.9Mpa 压力表1936读数应为（1464.75+8.626）/59.762=24.7 Mpa2、当为16m边板时，钢绞线根数为16根。
Y=195.3*16/2=1562.4KN，压力表0371读数应为（1562.4-33.792）/59.765=25.6Mpa 压力表1936读数应为（1562.4+8.626）/59.762=26.3 MpaY=195.3*20/2=1953KN，压力表0371读数应为（1953-33.792）/59.765=32.1Mpa/59.762=32.8Mpa压力表1936读数应为（1953+8.626）3、当为20m边板时：钢绞线根数为21根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S328庙祖线鸡冠洞至祖师庙改建工程JZ-1标
先张法预应力空心板张拉计算书
一、工程概况及材料参数
我标段南沟桥、西坪桥上部构造设计为20m先张法预应力空心板，两桥共计27片，在嵩县建强水泥制品厂集中预制。
共设置四线梁槽，一线梁槽布置4片梁，钢绞线全长88.33m。
为保证预应力工程质量，现将张拉控制程序及计算说明如下：
1、张拉程序
按规定的张拉顺序由270KN千斤顶逐根拉至初应力（10%σcon）、再由初应力张拉至20%σcon，量测10%-20%σcon伸长量，作为初应力以下的推算伸长值。
检查锚具、连接器无问题后，整体张拉钢绞线由两台3000KN千斤顶张拉同步顶进活动横梁，在轨道上向前移动。
必须保持横梁平行移动，预应力筋均匀受力，油泵分级加载张拉至控制应力，持荷5分钟，然后拧紧锚固螺母，量测伸长值做校核，实际伸长值与理论伸长值的误差应控制在6%以内。
2、材料参数
本标段采用抗拉强度标准值1860Mpa公称直径d=15.2mm的低松弛高强度钢绞线，其力学性质符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定，弹性模量E
=1.95×
P
105Mpa，张拉控制应力1260Mpa。
二、张拉理论伸长量计算
根据规范要求，先张法采用一端张拉，另一端固定，其中预应力筋张拉控制应力为1260Mpa。
1、100%张拉控制力的理论伸长量计算
公式：△L= P*L/ Ap*Ep
式中：P——设计张拉力（N）
L——张拉钢绞线长度（mm）
Ap——钢绞线截面面积（mm2）
Ep——钢绞线弹性模量（N/mm2）
P=1260*140=176400N
L=88330mm
Ap=140mm2
Ep=195000Mpa
△L= P*L/Ap*Ep=176400*88330/140*195000=570.7mm
误差按±6%控制，预应力筋伸长量实测值合格范围：536.5～605mm。
2、10%张拉控制力的理论伸长量计算
△L= P*L/Ap*Ep=17640*88330/140*195000=57.1mm
3、20%张拉控制力的理论伸长量计算
△L= P*L/Ap*Ep=35280*88330/140*195000=114.1mm
4、90%张拉控制力的理论伸长量计算
△L= P*L/Ap*Ep=158760*88330/140*195000=513.7mm
三、张拉油压表读数计算
张拉控制应力σcon=1260MPa，单根钢绞线控制张拉力为：
Ng=σcon ×Ap=176.4KN，
整体控制张拉力为：
20m中板: Ny=18根×Ng=3175.2KN；双顶张拉：3175.2KN/2=1587.6KN
20m边板: Ny=20根×Ng=3528KN；双顶张拉：3528KN/2=1764KN
1、千斤顶（小顶1）与油压表回归方程
压力表编号：242、千斤顶编号：1310749、回归方程：P=0.2281216F-0.276513 2、千斤顶（小顶2）与油压表回归方程
压力表编号：294、千斤顶编号：1310742、回归方程：P=0.225187F+0.324743 3、千斤顶（大顶1）与油压表回归方程：
压力表编号：2783、千斤顶编号：16011、回归方程：P=0.018113F-0.390437 4、千斤顶（大顶2）与油压表回归方程：
压力表编号：6174、千斤顶编号：16012、回归方程：P=0.0179971F-0.420347 5、单根钢绞线油表读数（小顶1）
（1）10%σcon
P=0.2281216F-0.276513= 0.2281216*17.64-0.276513=3.75MPa
P=0.2281216F-0.276513= 0.2281216*35.28-0.276513=7.77Mpa
（3）100%σcon
P=0.2281216F-0.276513= 0.2281216*176.4-0.276513=39.96Mpa 6、单根钢绞线油表读数（小顶2）
（1）10%σcon
P=0.225187F+0.324743= 0.225187*17.64+0.324743=4.30MPa
（2）20%σcon
P=0.225187F+0.324743= 0.225187*35.28+0.324743=8.27Mpa
（3）100%σcon
P=0.225187F+0.324743= 0.225187*176.4+0.324743=40.05Mpa
7、18根钢绞线油表读数(大顶1)
（1）10%σcon
P=0.018113F-0.390437= 0.018113*158.76-0.390437=2.49MPa
（2）20%σcon
P=0.018113F-0.390437= 0.018113*317.52-0.390437=5.36MPa
（3）90%σcon
P=0.018113F-0.390437= 0.018113*1428.84-0.390437=25.49Mpa （4）100%σcon
P=0.018113F-0.390437= 0.018113*1587.6-0.390437=28.37MPa 8、18根钢绞线油表读数(大顶2)
（1）10%σcon
P=0.0179971F-0.420347= 0.0179971*158.76-0.420347=2.44MPa （2）20%σcon
P=0.0179971F-0.420347= 0.0179971*317.52-0.420347=5.29MPa （3）90%σcon
P=0.0179971F-0.420347= 0.0179971*1428.84-0.420347=25.29MPa （4）100%σcon
P=0.0179971F-0.420347= 0.0179971*1587.6-0.420347=28.15Mpa 9、20根钢绞线油表读数(大顶1)
P=0.018113F-0.390437= 0.018113*176.4-0.390437=2.8MPa
（2）20%σcon
P=0.018113F-0.390437= 0.018113*352.8-0.390437=6.00MPa
（3）90%σcon
P=0.018113F-0.390437= 0.018113*1587.6-0.390437=28.37Mpa （4）100%σcon
P=0.018113F-0.390437= 0.018113*1764-0.390437=31.56MPa 10、20根钢绞线油表读数(大顶2)
（1）10%σcon
P=0.0179971F-0.420347= 0.0179971*176.4-0.420347=2.75MPa （2）20%σcon
P=0.0179971F-0.420347= 0.0179971*352.8-0.420347=5.93MPa （3）90%σcon
P=0.0179971F-0.420347= 0.0179971*1587.6-0.420347=28.15MPa （4）100%σcon
P=0.0179971F-0.420347= 0.0179971*1764-0.420347=31.33Mpa
四、张拉控制参数计算成果表。
