房屋建筑学001
房屋建筑学课件
房屋建筑学的应用领域
住宅建筑
包括民用住宅、公寓等居住建筑的规划、设 计和施工。
工业建筑
如厂房、仓库等工业设施的规划、设计和施 工。
公共建筑
如办公楼、商业中心、文化中心等公共设施 的规划、设计和施工。
景观建筑
如园林、广场、道路等室外空间的规划、设 计和施工。
02 房屋建筑结构
CHAPTER
木结构
钢结构
总结词
工业化程度高、抗震性能好、成本较 高
详细描述
钢结构房屋采用钢材作为主要结构材 料，具有工业化程度高、抗震性能好 等优点。但是，钢结构的成本较高， 且需要定期进行防腐和防火处理。
其他结构形式
总结词
混合结构、新型结构
详细描述
除了以上几种常见的房屋建筑结构形式外，还有一些混合结构和新型结构形式，如砖木结构、装配式 混凝土结构等。这些结构形式结合了不同材料的优点，能够更好地满足建筑需求。
土方开挖与回填
基础工程施工
根据设计要求，确定开挖与回填的范围、 深度和安全措施。
根据地质勘察报告和设计要求，进行基础 工程的施工，确保基础稳定可靠。
主体结构施工
砌筑与钢筋混凝土施工
按照设计图纸，进行房屋的框架、梁、柱 等主体结构的施工，确保结构安全。
按照设计要求，进行砌筑和钢筋混凝土的 施工，确保工程质量。
总结词
自然、环保、质轻、强度低
详细描述
木结构房屋通常采用天然木材作为主要建筑材料，具有环保、质轻和保温性能 好的优点。但是，木结构的强度较低，耐久性也相对较差，需要定期维护和更 换。
混凝土结构
总结词
强度高、耐久性好、施工复杂
详细描述
混凝土结构房屋具有较高的强度和耐久性，能够承受较大的压力和自然灾害。但是，混凝土结构的施工过程较为 复杂，需要经过多道工序，且对施工技术要求较高。
房屋建筑学基础知识大全
设计与施工中的常见问题及解决方法
01
02
03
设计不符合规范
设计时未遵循相关建筑规范，导 致结构安全、使用功能等方面存 在问题。解决方法是加强设计人 员的规范意识，严格按照规范进
行设计。
施工质量不达标
施工过程中质量控制不严，导致 材料、工艺等方面存在质量问题。 解决方法是加强施工现场管理，
确保施工质量符合设计要求。
20XX
房屋建筑学基础 知识大全
作者：XXX
目录
CONTENTS
01 房屋建筑学概述 02 房屋建筑学的基本原理 03 房屋建筑学的分类与特点 04 房屋建筑的材料与技术 05 房屋建筑的设计与施工 06 房屋建筑的安全与耐久性
01
房屋建筑学概述
房屋建筑学 的定义
01
研究建筑构造
研究建筑物各组成部分的 构造方法、材料和做法
03
按结构材料分类
包括木结构、砖混结构、钢筋混凝土结构、 钢结构等。
不同类型房屋的特点
住宅建筑
注重居住舒适性和功能性，设计灵活多样，满足家 庭生活的需要。
商业建筑
强调商业氛围和购物体验，注重空间布局和流线设 计。
工业建筑
以生产流程为主导，注重空间利用和设备布局，满 足生产需要。
公共建筑
服务于社会大众，注重公共性和开放性，体现城市 文化特色。
结构稳定性
建筑构造设计需确保结构稳定， 防止倒塌或损坏。
功能合理性
建筑构造设计需满足使用功能， 如居住、办公、商业等。
美观协调性
建筑构造设计需注重美观和协调 性，与环境和周围建筑相协调。
建筑物理环境设计原理
01 热工环境设计
通过建筑材料的热工性能，设计适宜的室内 热环境，满足人体舒适需求。
房屋建筑学 第一章 绪论ppt课件
4)按民用建筑的施工方法分类
现浇、现砌式
预制、装配式
部分现浇现砌、部分装配式
精选PPT课件
40
1.3.2 建筑物的等级划分
1）按建筑的设计使用年限分类
以主体结构确定的建筑耐久年限分为四级： 一级建筑：耐久年限为100年以上，适用于重要的建筑 和高层建筑。 二级建筑：耐久年限为50～100年，适用于一般性建筑。 三级建筑：耐久年限为25～50年，适用于次要的建筑。 四级建筑：耐久年限为15年以下，适用于临时性建筑。
精选PPT课件
2
认识房屋建筑学
房屋建筑学是研究建筑物设计的一门科学。 主要研究建筑物平面设计、空间设计及建筑 物构造等设计问题。一般地，分为两大类即 民用建筑、工业建筑来分别论述。是从事建 筑设计、施工等工作必备的基本知识。
近代建筑科学技术的发展离不开综合相 关学科的成就。从某种意义上，综合就是创 造。仅靠建筑设计人员是不可能完成的。结 构设计或施工技术人员必须懂得建筑技术。
在建成后的40年间， 帝国大厦一直雄踞世 界最高建筑的纪录， 成为摩天楼的象征。
精选PPT课件
13
1972年, 1973年， 纽约世界贸易中心 双塔建成,110层, 高417米,415米 (2001年9月11日坍
塌)
2001年9月11日 •恐怖分子劫持美洲航空公司客机撞 击高１１０层的世界贸易中心大楼, 世贸中心两座大楼相继坍塌
43
建筑构件的耐火等级
一级
二级
承重墙和楼梯间的墙 非燃烧体3.00
支承多层的柱
非燃烧体3.00
支承单层的柱
非燃烧体2.50
梁
非燃烧体2.00
楼板
非燃烧体1.50
吊顶（包括吊顶搁栅） 非燃烧体0.25

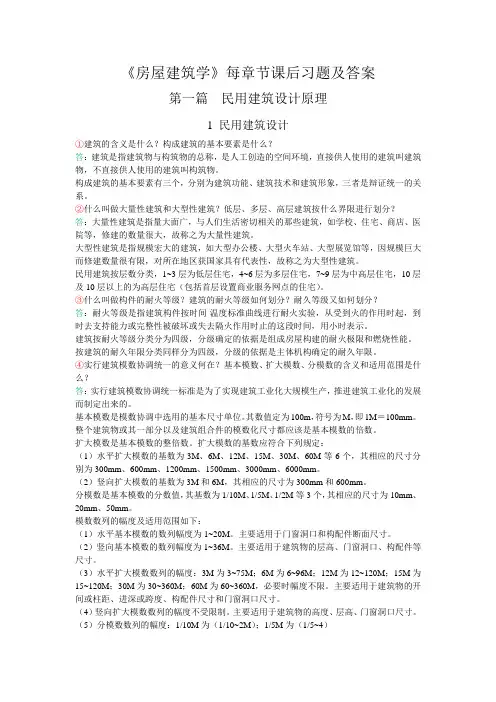

《房屋建筑学》(李必瑜等主编 武汉理工大学出版社)第一章第二章课后习题答案
《房屋建筑学》每章节课后习题及答案第一篇民用建筑设计原理1 民用建筑设计①建筑的含义是什么？构成建筑的基本要素是什么？答：建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。
构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。
②什么叫做大量性建筑和大型性建筑？低层、多层、高层建筑按什么界限进行划分？答：大量性建筑是指量大面广，与人们生活密切相关的那些建筑，如学校、住宅、商店、医院等，修建的数量很大，故称之为大量性建筑。
大型性建筑是指规模宏大的建筑，如大型办公楼、大型火车站、大型展览馆等，因规模巨大而修建数量很有限，对所在地区获国家具有代表性，故称之为大型性建筑。
民用建筑按层数分类，1~3层为低层住宅，4~6层为多层住宅，7~9层为中高层住宅，10层及10层以上的为高层住宅（包括首层设置商业服务网点的住宅）。
③什么叫做构件的耐火等级？建筑的耐火等级如何划分？耐久等级又如何划分？答：耐火等级是指建筑构件按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。
建筑按耐火等级分类分为四级，分级确定的依据是组成房屋构建的耐火极限和燃烧性能。
按建筑的耐久年限分类同样分为四级，分级的依据是主体机构确定的耐久年限。
④实行建筑模数协调统一的意义何在？基本模数、扩大模数、分模数的含义和适用范围是什么？答：实行建筑模数协调统一标准是为了实现建筑工业化大规模生产，推进建筑工业化的发展而制定出来的。
基本模数是模数协调中选用的基本尺寸单位。
其数值定为100m，符号为M，即1M＝100mm。
整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。
扩大模数是基本模数的整倍数。
扩大模数的基数应符合下列规定：（1）水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
房屋建筑学
第1章民用建筑设计概论第一节建筑的基本构成要素建筑功能：人们建造房屋总是有其具体的目的和使用要求，这就是建筑功能。
建筑技术：建筑技术包括建筑材料、建筑结构、建筑设备和建筑施工等内容。
建筑形象：建筑形象包括建筑内部空间组合、建筑外部体形、立面构图、细部处理、材料的色彩和质感及装饰处理等内容。
建筑三要素之间的关系：建筑功能、建筑技术、建筑形象三者是辨证统一的，既不可分割又相互制约。
建筑功能通常起着主导作用，满足功能要求是建筑的主要目的；建筑技术是到达建筑目的的手段，对建筑功能和建筑形象有着制约和促进作用；建筑形象则是建筑功能、建筑技术与建筑艺术的；综合表现，在同样的功能和技术条件下，也可创造出不同的建筑形象。
第二节建筑的分类和分级一、建筑的分类( 一) 按使用性质分类：民用建筑、工业建筑和农业建筑三大类。
民用建筑:(1) 居住建筑(2) 公共建筑第三节民用建筑的分类与分级建筑的分级：按耐火程度分级：建筑物的耐火等级是根据构件的燃烧性能和耐火等级来确定的。
现行《建筑设计防火标准》把建筑物的耐火等级分为四级：一级的耐火性能最好，四级最差。
耐火极限用小时〔h〕表示。
第四节建筑防火与安全疏散民用建筑防火设计：①防火分区：用具有一定耐火能力的墙、楼板等构件分隔空间，在一定时间内将火灾控制在该范围内，防火墙、防火门、防火卷帘等②防火间距③安全疏散第五节、建筑工程设计内容和过程一、建筑工程设计的内容：1、房屋设计的内容A.建筑设计：总平面设计、环境设计、个体建筑设计——建筑师〔主导、协调〕B.结构设计：结构方案选择、结构构件设计——结构工程师C.设备设计：给排水、采暖通风、电器照明等——设备工程师2、建筑设计的程序设计前的准备：核实并熟悉设计任务的必要文件，收集资料，调查研究；主管部门的批文，城建部门的批文，设计任务书设计阶段：①初步设计阶段：设计说明书，建筑总平面图，各层平、立、剖面图，工程概算书效果图及模型(大型民用建筑及重要工程)。
房屋建筑学讲义1 1-3
3.1 影响建筑体型和立面设计的因素
3.1.1 建筑功能和建筑类型特征 建筑是为供人们生产、生活、工作、娱乐等活动而建造的房屋，这就要求 建筑设计首先要从功能出发，不同的功能要求形成厂不同的建筑空间，而 不同的建筑空间所构成的建筑实体又形成建筑外型的变化，因而产生了不 同类型的建筑外观。与此同时，建筑的外观形象又反映出建筑的性质、类 型。形式服从功能是建筑设计遵循的原则。一般一个优秀的建筑外部形象 必然要充分反映出室内空间的要求和建筑物的不同性格特征，达到形式与 内容的辩证统一，由此产生建筑类型特征(图3.1)。 3.1.2 材料、结构和施工要求 建筑是运用大量的建筑材料，通过一定的技术手段建造起来的，可以 说，没有将建筑设想变成物质现实的物质基础和工程技术，就没有建筑艺 术。因此它必然在很大程度上受到物质和技术条件的制约。 不同结构形式由于其受力特点不同，反映在体型和立面上也截然不同。 如砖混结构，由于外墙要承受结构的荷载，立面开窗就要受到严格的限 制，因而其外部形象就显得厚重；而框架结构由于其外墙不承重，则可以 开大窗或带形窗，外部形象就显得开敞、轻巧；空间结构不仅为大型活动 提供了理想的使用空间，同时各种形式的空间结构又赋予建筑极富感染力 的独特的外部形象。图3.2是不同结构类型形成的建筑外部形象。
此外，不同装修材料，如石墙与砖墙的运用，其艺术表现效果明显不同，在 相当程度上影响到建筑作品的外观和效果(图3.3)。
图3.1 不同建筑类型的外形特征
图3.2
不同结构类型建筑
图3.3 不同墙面材料的建筑
3.1.3建筑规划与环境 单体建筑是规划群体的一个局部，群体建筑是更大的群体或城市规划的一 部分，所以拟建房屋无论是单体或群体的体型、立面，在内外空间组合以及 建筑风格等方面都要认真考虑和规划中建筑群体的配合，同时还要注意与周 围道路、原有建筑呼应配合，考虑与地形、绿化等基地环境协调一致，使建 筑与室外环境有机地融合在一起，达到和谐统一的效果，如图3.4所示。 如在山区或坡地上建房，就应顺应地势的起伏变化来考虑建筑的布局和形 式，往往会取得高低错落的变化，从而产生多变的体型，如图3.5所示。 此外，气候、朝向、日照、常年风向等因素也都会对建筑的体型和立面设 计产生十分重要的影响。图3.6是气候条件不同的地区的建筑形式。
房屋建筑学部分知识点
第一章民用建筑设计建筑：建筑物与构筑物的总称建筑物：人为创造的生产和生活的环境构筑物：人一般不直接在内部进行生产和生活的建筑构成建筑的基本要素：建筑功能、建筑技术、建筑形象建筑分类：按使用性质分类：生产性建筑（工业建筑、农业建筑）；非生产性建筑（民用建筑）民用建筑分类：1.按使用功能分类：居住建筑、公用建筑2.按规模大小分类：大量性建筑（量大面广）、大型性建筑（规模宏大）3.居住建筑按层数分类：1-3层为低层住宅；4-6层为多层住宅；7-9层为中高层住宅；10层及以上为高层住宅4.公共建筑按高度分类：普通建筑：高度不大于24m的公共建筑和高度大于24m的单层公共建筑高层建筑：高度超过24m的公共建筑超高层建筑：高度大于100m的民用建筑5.按耐火等级分类：分成四级（一级最好，四级最差）耐火等级由两个因素确定：耐火极限和燃烧性能耐火极限：标准耐火试验条件下，从受火作用起到失去稳定性、完整性、隔热性时止的时间燃烧性能：分三类：燃烧体，不燃烧体，难燃烧体6.按设计使用年限分类：1（5年）2（25年）3（50年）4（100年）建筑模数：选定的尺寸单位，作为尺度协调中的增值单位基本模数：数值规定为100mm，符号为M导出模数：分为扩大模数（基本模数的整数倍，基数为3M,6M,12M,15M,30M,60M）和分模数(整数除基本模数数值，基数为M/10,M/5,M/2)建筑工程设计包括：建筑设计，结构设计，设备设计等几个方面内容建筑设计方针：适用，经济，坚固，美观设计阶段：民用建筑工程一般分为方案设计、初步设计、施工图设计三个阶段建筑设计要求：满足功能要求，合理技术措施，良好经济效果，考虑美观要求，符合总体规划要求建筑设计依据：使用功能（人体尺度及人体活动所需空间尺度；家具设备尺寸和使用它们所需的必要空间）和自然条件（气象条件；地形，地质及地震烈度；水文条件）第二章建筑平面设计民用建筑组成部分按使用性质分类：使用部分（各类建筑物主要使用房间和辅助使用房间）交通联系部分（建筑物中各房间之间，楼层之间和室外之间联系的空间）建筑平面设计包括：单个房间设计及平面组合设计房间的分类和设计要求：（从主要使用房间的功能要求）分类：生活用房间；工作学习用房间；公共活动房间设计要求：（1）房间面积、形状和尺寸满足室内使用活动和家具、设备合理布置的要求（2）门窗大小位置考虑出入方便，疏散安全，采光通风良好（3）房间构成使结构布置合理，施工方便，利于房间组合，材料符合标准（4）室内空间及顶棚、地面、墙面和构件细部考虑使用和审美要求房间平面尺寸：房间的面宽和进深要求：1.要满足家具设备布置及人们活动要求；2.满足试听要求（第一排距黑板大于2m，垂直视角大于45°；最后排距黑板不超8.5m，水平视角不小于30°）3.良好的天然采光4.经济合理的结构布置5.符合建筑模数协调统一标准的要求房间作用：供人出入和各房间交通联系，兼具采光通风窗户功能：采光、通风单股人流通行最小宽度取550mm房间使用人数超50，面积超60m²，至少需要设两个门窗地面积比：窗洞口总面积与房间地面面积比交通联系部分包括：水平交通空间（走道），垂直交通空间（楼梯、电梯、自动扶梯、坡道），交通枢纽空间（门厅、过厅）等民用建筑楼梯位置按使用性质分：主要楼梯、次要楼梯、消防楼梯等楼梯宽度和数量根据：使用性质、使用人数、防火规范确定民用建筑常用结构类型：混合结构、框架结构、空间结构平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合建筑物的朝向考虑因素：太阳辐射强度、日照时间、主导风向、建筑使用要求及地形条件等综合要素建筑物间距确定：由日照、通风等卫生条件与建筑防火安全要求来确定日照间距计算：L=H/tanh（h为正午太阳高度，L为房屋间距，H为南向前排房屋檐口至后排房屋底层窗台的高度）第三章建筑剖面设计建筑剖面设计包括：剖面造型、层数、层高及各部分高度的确定，建筑空间的组合与利用等房间剖面形状：分为矩形和非矩形（主要根据使用要求和特点确定，同时结合物质技术，经济条件及特定艺术构思效果）窗台高度：与使用要求，人体尺度，家具尺寸，通风要求有关，常取900-1000mm，厕所浴室则取1800左右室内外地面高差确定因素：1.内外联系方便 2.防水防潮要求 3.地形及环境条件 4.建筑物性格特点建筑空间组合：1.重复小空间的组合 2.大小、高低相差悬殊的空间组合(以大空间为主体穿插布置小空间；以小空间布置为主体灵活布置大空间；综合性空间布置） 3.错层式空间组合（以踏步或楼梯联系各层楼地面以解决错层高差；以室外台阶解决错层高差） 4.台阶式空间组合建筑空间的利用：1.夹层空间的利用 2.房间上部空间的利用 3.结构空间的利用 4.楼梯间及走道空间的利用第四章建筑体型及立面设计影响体型和立面设计的因素：实用功能，物质技术条件，城市规划及环境条件，社会经济条件建筑构图基本法则：1.统一与变化（整齐规划） 2.均衡与对称 3.韵律 4.对比 5.比例 6.尺度体型的组合：1.单一体型2.单元组合体型：特点：组合灵活，没有明显均衡中心和主从关系，因连续重复而具有强烈的韵律感3.复杂体型：两个以上体量组合而成体量的联系与交接：直接连接，咬接，以走廊或连接体相连立面设计注意：立面比例尺度的处理，立面虚实与凹凸处理，立面线条处理，立面色彩与质感处理，立面重点与细部处理第五章建筑构造概论建筑物的构造组成：1.基础 2.墙和柱 3.楼板层和地坪层 4.楼梯和电梯 5.屋顶 6.门窗影响建筑构造的因素：1.外界环境的影响：外界作用力的影响，气候条件的影响，人为因素的影响2.建筑技术条件的影响：建筑材料技术，结构技术，施工技术等3.建筑标准的影响：造价标准，建筑装修标准，建筑设备标准建筑构造设计原则：坚固实用，经济合理，技术先进，美观大方第六章墙体与基础墙体类型：1.按所处位置分：外墙和内墙2.按受力情况分：承重墙和非承重墙3.按构造方式分：实体墙，空心墙和组合墙4.按施工方法分：块材墙，板筑墙及板材墙墙承重方式的墙体承重方案主要有：横墙承重体系，纵墙承重体系，双向承重体系结构及抗震要求：强度要求和刚度要求功能方面要求：1.外墙保温与隔热：减少热损失措施：（1）提高外墙保温能力（1增加外墙厚度，延缓传热过程 2.选用孔隙率高，密度轻的材料做外墙 3.采用多种材料的组合墙，解决保温承重问题）（2）防止外墙出现凝结水（门窗紧闭，设置隔蒸汽层）（3）防止外墙出现空气渗透（选择密实度高的墙体材料，增加抹灰层，加强构件间密缝处理等）2.隔声要求：（1）加强密缝处理（2）增加墙体密实性和厚度（3）采用有空气间层或多孔性材料的夹层墙（4）垂直绿化降噪3.其他方面的要求：（1）防火要求（2）防水防潮要求（3）建筑工业化要求墙角：室内地面以下，基础以上的这段墙体，外墙墙角又称勒脚墙身防潮方法：墙角铺设防潮层，防止土壤和地面水渗入砌体防潮层构造做法：防水砂浆防潮层，细石砂浆防潮层，油毡防潮层，若墙角采用不透水材料（条石或混凝土等）或设有钢筋混凝土地圈梁则可不设防潮层勒脚构造做法：1.勒脚表面抹灰 2.勒脚贴面 3.勒脚用坚固材料外墙周围排水处理：散水或明沟门窗过梁：用来支承洞口上墙体荷载，承重墙上还要承受楼板荷载的承重构件常用过梁：钢筋混凝土过梁，钢筋砖过梁，平拱砖过梁等悬挑窗台出挑60mm，窗台长度每边应超过窗台宽度120mm圈梁截面不小于120mm×240mm分为钢筋混凝土和钢筋砖圈梁作用是：增加房屋整体刚度和稳定性墙身加固措施：门垛和壁柱；圈梁；构造柱；空心砌块墙墙芯柱变形缝分为：温度伸缩缝，沉降缝，防震缝伸缩缝：为防止温度变化引起热胀冷缩破坏的破坏设置的缝（墙体楼板屋顶断开）沉降缝：为防止地基不均匀沉降引起破坏设置的缝（从基础到屋顶断开）防震缝：为防止地震造成的横纵破坏而设置的缝隔墙类型：按构造方式分：轻骨架隔墙、块材隔墙、板材隔墙三大类块材隔墙：半砖隔墙、砌块隔墙、框架填充墙轻骨架隔墙：由骨架和面层两部分组成板材隔墙：蒸汽加气混凝土板隔墙、轻质条板隔墙、复合板隔墙幕墙：是以板材形式悬挂于主体结构上的外墙，犹如悬挂的幕而得名幕墙按面板材料分：玻璃幕墙、铝板幕墙、石材幕墙等玻璃幕墙按承重方式分：框支承玻璃幕墙（按安装施工方法分：构件式玻璃幕墙、单元式玻璃幕墙）、全玻璃幕墙（由玻璃肋和玻璃面板构成，固定方式：下部支承式、上部悬挂式）、点支承玻璃幕墙：由玻璃面板、支承装置、支承结构构成（支承结构分杆件体系和索杆体系）墙面装修：外墙面装修和内墙面装修（按位置分）；外墙面：抹灰类，贴面类，涂料类，内墙面：抹灰类，贴面类，涂料类，裱糊类（按饰面材料和做法分）抹灰：一般分三层：底灰（层）（刮糙），中灰（层）和面灰（层）抹灰按面层材料及做法分：一般抹灰和装饰抹灰一般抹灰：石灰砂浆抹灰，水泥砂浆抹灰，混合砂浆抹灰，纸筋石灰浆抹灰，麻刀石灰浆抹灰装饰抹灰：水刷石面，水磨石面，斩假石面，干粘石面，弹涂面等地基：分为天然地基和人工地基基础：按形式分类：带形基础，独立式基础，联合基础；按基础材料不同分为：砖基础，石基础，混凝土基础，毛石混凝土基础，钢筋混凝土基础等；传力情况不同分为刚性基础和柔性基础（非刚性基础）地下室防水做法：根据防水材料与结构基层的位置关系分：内防水和外防水根据材料不同有各种防水卷材防水，防水混凝土防水（普通防水混凝土和参外加剂防水混凝土），涂料防水（无机防水涂料和有机防水涂料），防水砂浆防水，防水板材防水（防水塑料防水板和金属板防水），膨润土防水材料防水等第七章楼梯楼梯组成：梯段，栏杆扶手，平台楼梯形式：直行单跑，直行多跑，平行双跑，平行双分双合，折行多跑，交叉跑（剪刀），螺旋形，弧形楼梯等楼梯尺度：踏步尺度，梯段尺度，平台宽度，梯井宽度，楼梯尺寸计算，栏杆扶手高度，楼梯净空高度梯段：梁板式梯段和板式梯段楼梯细部构造：踏步面层处理，栏杆与踏步连接方式，扶手与栏杆连接方式等电梯是高层建筑主要交通工具楼梯设计要求：坚固耐用，构造合理，满足安全要求，疏散要求，美观要求第八章楼地层楼地层包括：楼板层和地坪层楼板层的基本组成：面层，楼板，顶棚三部分楼板层设计要求：1.具有足够强度和刚度；2.满足隔声，防火，热工等方面要求；3.满足建筑经济要求楼板根据材料不同分：木楼板，钢筋混凝土楼板，钢楼板等钢筋混凝土楼板按施工方法分：现浇板，装配式和装配整体式三种常用的预制混凝土楼板根据截面形式分为：平板，空心板和槽形板三类地面按材料和做法分为：整体地面，块料地面，塑料地面，木地面整体地面包括：水泥砂浆地面，水泥石屑地面，水磨石地面，等块料地面：粘土砖地面，水泥制品块地面，大理石。
《房屋建筑学》(王海军) 第1章 民用建筑设计概论
第一章 民用建筑设计概论
第一章 民用建筑设计概论
学习目标：
❖ 本章应着重掌握：
1. 建筑的基本概念，分清什么是建筑物、构筑物。 2. 按照建筑构件的耐火极限和燃烧性能来划分的耐火等
C．建筑构造详图： 建筑构造详图包括平面节点、檐口、墙身、阳台、楼梯、 门窗、装修等详图。应详细表示各部份构件关系、材料尺寸及做法、必 要的文字说明。根据节点需要，比例可分别选用1:20、1:10、1:5、 1:2、1:1等。
D．各工种相应配套的施工图纸：如基础平面图、结构布置图、钢筋混凝土 构件详图，水电平面图及系统图，建筑防雷接地平面图等。
第一章 民用建筑设计概论
建筑的耐火等级分类
① 构件的耐火极限 建筑构件的耐火极限，是指按建筑构件的时间-温度标准曲线进
行耐火试验，从受到火的作用时起，到失去支持能力或完整性被破坏 或失去隔火作用时止的这段时间，用小时表示。 ② 构件的燃烧性能
构件的燃烧性能分为三类 ： ◇不燃烧体：即用不燃烧材料做成的建筑构件，如天然石材。 ◇燃烧体：即用可燃或易燃烧的材料做成的建筑构件，如木材等。 ◇难燃烧体：即用难燃烧的材料做成的建筑构件，或用燃烧材料做 成而用不燃烧材料做保护层的建筑构件，如沥青混凝土构件。
（3）水文
第一章 民用建筑设计概论
中等身材成年男子的人体基本尺度 人体基本动作尺度
第一章 民用建筑设计概论
常用家具尺寸
第一章 民用建筑设计概论
小结
➢ 建筑是指建筑物与构筑物的总称。建筑是科学，同时又是艺术。 ➢ 建筑功能、建筑技术和建筑形象构成建筑的三个基本要素，三者
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.4 建筑模数
1.5
建筑设计的内容和程序
内容：
建筑设计 结构设计 既有分工，又密切配合
设备设计
程序
1）设计前的准备工作
落实设计任务
熟悉设计任务书
收集设计原始数据
2）设计阶段的划分
三阶段设计：方案设计、初步设计、施工图设计 二阶段设计：方案设计、施工图设计
3）各阶段设计的任务、内容：
1.3.2 按规模大小分类
1) 大量性建筑：住宅、学校、商店、 医院等。
2) 大型性建筑：大型办公楼、大型体育馆、大型
剧院、大型火车站和航空港、大型展览馆等。
1.3.3 按建筑高度分类
1）高层建筑： ① 建筑高度大于27m的住宅建筑； ② 建筑高度大于24M的公共建筑（不包括高度 大于24M的单层建筑）。 2）超高层建筑： 建筑高度大于100M的民用建筑。
c、透视图，鸟瞰图、模型、电脑动画等。
方案设计实例
2、初步设计
（1）、 任务
使建筑方案更为合理，从而为建筑施工图服务。 （2）、图纸和文件 a、设计说明书；
方案设计的进一步细化，各专业提出相关问题，提出解决方案，
b、有关专业的设计图纸；
c、主要设备或材料表； d、工程概算；
3、施工图设计 （1）、 任务 建筑施工的依据。 （2）、图纸和文件
1）社会生产方式变化使建筑不断发展 2）社会思想意识和民族文化特征对建筑的影响 3）地区自然条件的影响
1.2 建筑的构成要素
三要素：
建筑功能 建筑技术 建筑形象
1.2.1 建筑的功能
1）人体活动尺度的要求
1.2 建筑的构成要素
三要素：
建筑功能 建筑技术 建筑形象
1.2.1 建筑的功能
1.3.4 按建筑的设计使用年限分类
• 一类：5年，临时性建筑
• 二类：25年，易于替换结构构件的建筑
• 三类：50年，普通建筑和构筑物 • 四类：100年，纪念性建筑和特别重要的建筑
1.3.5 按民用建筑的耐火程度分级
分四级：一级的耐火程度最好，四级最差。（根据建筑 物的主要构件的燃烧性能和耐火极限来确定）
1.2 建筑的构成要素
1.2.3 建筑形象
1.3 建筑的分类和分级
生产性建筑：工业建筑、农业建筑 建筑物的分类 非生产性建筑：民用建筑
生产车间内部
现代农业大棚
民用建筑的分类：
1.3.1 按使用功能分类
1）居住建筑：如住宅、集体宿舍等。
2）公共建筑：如行政办公建筑、文教建筑、医疗 建筑、商业建筑、演出性建筑、体育建筑、展览 建筑、旅馆建筑、交通建筑、通讯建筑、园林建 筑、纪念性建筑……。
1、方案设计
（1）、 任务 是提出设计方案，即根据设计任务书的要求和收集到的必要 基础资料，结合基地环境，综合考虑技术经济条件和建筑艺 术的要求，对建筑总体布置、空间组合进行可能与合理的安 排，提出二个或多个方案供建设单位选择。 （2）、图纸和文件 a、设计说明书：各专业设计说明、投资估算；
b、总平面图；各层平面图、剖面图、立面图（应表示建筑 物各主要控制尺寸）。
第1章
1.1 怎样认识建筑
1.1.1什么是建筑？
民用建筑设计
建筑：是人为的社会生活环境。 建筑物：供人们在其内部生产、生活或其他活动的 房屋或场所。 如：住宅、学校、影剧院、车间等。 构筑物：指人们一般不直接在内进行生产和生活的 工程设施。 如：水塔、烟囱、堤坝、桥梁等。。
建筑
建筑物
构筑物
1.1.2 建筑技术和建筑艺术
非燃烧体：如砖、石、钢材、砼等。 ①燃烧性能 难燃烧体：如经过阻燃处理的木材、 沥青砼等。 燃烧体： 如木材。
②耐火极限：构件受到火的作用，直到①失去支持能力
②或完整性被破坏③或失去隔火作用时为止，
这段时间，称为耐火极限，用小时表示。
1.4 建筑模数
建筑模数：建筑中选定的标准尺度单位。 目的：实现建筑工业化，使构件具有通用性 和互换性。 1）基本模数：规定为100 mm，用M表示， 即1 M=100mm。 2）导出模数： 扩大模数： 3M； 6M；12M； 15M；30M；60M 分模数： 1/10M； 1/5M； 1/2M
a、各专业的设计图纸；
b、各专业计算书；
c、工程预算书。
施工图实例
施工图实例
第1 章
1.1 1.2
民用建筑设计 小结：
怎样认识建筑 建筑的基本构成要素
1.3
1.4
建筑的分类和分级
建筑模数
1.5
建筑设计的内容和程序
1.1.2 建筑技术和建筑艺术
1.1.3 建筑和社会
1）社会生产方式变化使建筑不断发展
古希腊建筑中的梁板结构
半圆形的拱券为古罗马建筑的重要特征
尖形拱券则为哥特式建筑的明显标志
1.1.3 建筑和社会
1）社会生产方式变化使建筑不断发展 2）社会思想意识和民族文化特征对建筑的影响
1.1.3 建筑和社会
1）人体活动尺度的要求 2）人的生理要求
1.2 建筑的构成要素
1.2.2 建筑技术
主要指房屋用什么建造和怎样去建造的问题 1） 建筑结构
1.2 建筑的构成要素
1.2.2 物质技术条件
1） 建筑结构 2） 建筑材料
1.2 建筑的构成要素
1.2.2 物质技术条件
1） 建筑结构 2） 建筑材料 3） 建筑施工
