几种喷水织机
喷水织机原理
喷水织机原理喷水织机原理是指织机采用水力喷射技术进行织造的一种高速织机。
喷水织机的原理是利用喷头以高速将织物和水射出，通过加压机的作用，使液体喷出形成水柱，与工作台上的织物相互交织，从而实现高速织造。
该技术广泛应用于纺织、印染、高档服装制造、家具和汽车座椅等领域。
下面将详细介绍喷水织机的原理。
一、水力喷射技术简介水力喷射技术又叫高压喷射技术，是一种利用液体、气体或其混合物以高速流动对需要处理的物质造成一定冲击力的工艺技术。
喷头是水力喷射技术的核心部件，其结构和喷孔数量、大小等参数决定了喷液的流量、速度和方向。
喷头是通过泵将水或其他液体送入，液体在喷头内被压缩和加速，然后通过喷嘴喷出，形成高速喷射流。
喷射流具有高速、高压、高冲击力等优点，被广泛应用于各种加工和生产领域。
二、喷水织机的组成和工作原理喷水织机由电机、喷头、加压泵、控制系统、织造机构等组成。
下面分别介绍各个组成部分的作用和工作原理。
1、电机电机是喷水织机主轴的驱动装置，通过电机带动主轴旋转，控制面料的传动和位置。
2、喷头喷头是喷水织机最核心的部件之一，其作用就是将水或其他液体以高速喷射到织物表面上。
目前市场上的喷头有机械式喷头、压力式喷头、电子喷头、机电喷头等多种型号。
其喷头原理是通过液体的高速喷射来使织物上的纱线交织从而形成织物。
3、加压泵加压泵是喷水织机中比较重要的部分之一，其作用是将水或其他液体打成高压水柱。
通常会采用离心泵或柱塞泵来实现液体的加压。
加压泵的压力大小以及泵出的流量大小会直接影响到喷头的工作效果和喷液压力，同时也会影响到织物的成品质量。
4、控制系统控制系统是喷水织机的重要组成部分之一，通过对控制系统的设置、调节和监控织机的各个参数来实现实时控制和织布的自动化操作。
控制系统主要由传感器、电气元器件、PLC和PC等组成，通过电气设备的联锁保证喷水织机的正常运行，并实现各种参数的计算调节和控制。
5、织造机构喷水织机的织造机构包括织机机架、织布机轮和传送带等部分。
四种织机的区别与特点
制作人：田飞
片梭织机是片状夹纬器（或称片梭）将纬 纱引入梭口的织机。 引纬方法：片梭织机的引纬方法是用片状 夹纱器将固定筒子上的纬纱引入梭口，这 个片状夹纱器称为片梭。 特点：对纬纱具有较好的控制能力；故障 少，引纬质量好；纬纱在引入梭口后，它 的张力受到精确的调节。这些性能都十分 有利于高档产品的加工。
品种适应性： （1）由于片梭对纬纱具有较好的夹持能力， 因此用于片梭引纬的纱线范围很广，但是对于 经弱捻纱、强度很低的纱线作为纬纱的织物加 工来说，片梭引纬显然是不适宜的，纬纱容易 断裂。 （2）具有2-6色任意换纬功能，可以进行固定 混纬比1:1的混纬和4-6色的选色。 （3）幅宽很大，几乎能满足所有的织物加工 幅宽要求。加工特宽织物和筛网织物，是片梭 引纬的特色。 （4）能配合多臂开口机构或提花开口机构， 加工一些高附加值的装饰用织物和高档毛织物。
喷水织机是采用喷射水柱牵引纬纱穿越梭口的 无梭织机。 引纬方法：喷水织机是利用水作为引纬介质， 通过喷射水流对纬纱产生摩擦牵引力，使固定 筒子上的纬纱引入梭口。 特点：喷水引纬以单向流动的水作为引纬介质， 这有利于织机高速。在几种无梭引纬织机中， 喷水织机是车速最高的一种，适用于大批量、 高速度、低成本的织物加工。
喷气织机是采用喷射气流牵引纬纱穿越梭 口的无梭织机。 引纬方法：喷气织机的引纬方法是用压缩 气流牵引纬纱，将纬纱带过梭口。 特点：可用于轻薄直至重厚各种类型的织 物加工，纬纱能选择4-6色，原料主要为短 纤维和化纤长丝。
喷水织布机的知识点总结
喷水织布机的知识点总结一、喷水织布机的工作原理喷水织布机是一种通过水流力将纱线交织在一起的织造设备。
其工作原理主要包括以下几个步骤：1. 纺纱首先，将纱线装入喷水织布机的纺纱装置中，通过一系列的纱线张力调整、卷绕、导纱等过程，将纱线拉伸、织造准备。
2. 喷水当纺纱准备就绪后，将纱线送入喷水织布机的喷水装置中。
在喷水装置内，通过高压喷嘴将水喷射到纱线上，同时纱线以一定速度前进，形成一定张力。
3. 织造在水流的冲击下，纱线会互相交织，并形成不同的纹理和结构。
喷水织布机的工作速度非常快，可以在短时间内完成大量的织造工作。
4. 干燥当布料织造完成后，需要将其送入烘干装置进行干燥，使其达到一定的强度和硬度。
通过上述工作过程，喷水织布机可以制备出各种不同类型的布料，例如针织布、平织布、提花织布等。
其工作原理简单、高效，广泛应用于纺织行业中。
二、喷水织布机的分类喷水织布机根据不同的工作原理和结构特点，可以分为多种不同类型。
主要的分类有以下几种：1. 根据工作原理根据工作原理的不同，喷水织布机可以分为压力式喷水织布机和流量式喷水织布机。
压力式喷水织布机是通过高压水射击纱线，形成交织的纱线结构；流量式喷水织布机则是通过水流的冲击力将纱线交织在一起。
2. 根据纺纱方式根据纺纱方式的不同，喷水织布机可以分为单纱喷水织布机和复纱喷水织布机。
单纱喷水织布机是指每次只处理一根纱线，适用于生产较细的布料；复纱喷水织布机则是指每次可以处理多根纱线，适用于生产较粗的布料。
3. 根据织造结构根据织造结构的不同，喷水织布机可以分为单层喷水织布机和多层喷水织布机。
单层喷水织布机是指只能制备单层的布料；多层喷水织布机则是指可以同时制备多层的布料。
通过以上分类，可以更清晰地了解不同类型的喷水织布机在工作原理、结构、功能等方面的差异和特点。
三、喷水织布机的特点喷水织布机具有以下几个显著特点，使其在纺织行业中得到广泛应用：1. 高效喷水织布机具有高速高效的特点，可以在短时间内完成大量的织造工作。

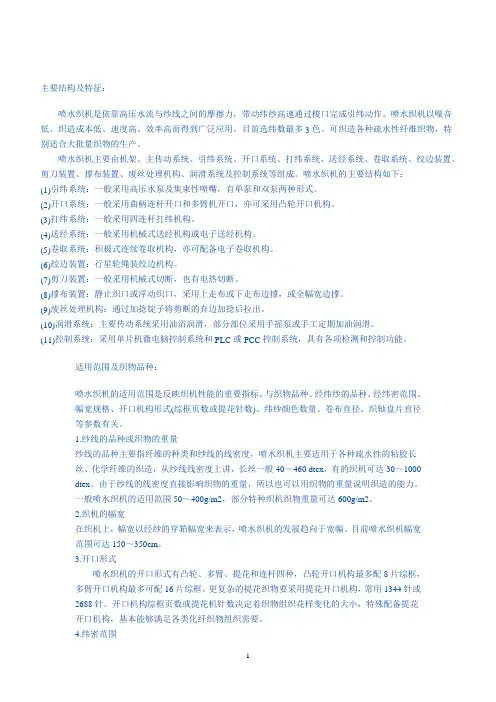

喷水机主要结构及特征
主要结构及特征：喷水织机是依靠高压水流与纱线之间的摩擦力，带动纬纱高速通过梭口完成引纬动作。
喷水织机以噪音低、织造成本低、速度高、效率高而得到广泛应用。
目前选纬数最多3色。
可织造各种疏水性纤维织物，特别适合大批量织物的生产。
喷水织机主要由机架、主传动系统、引纬系统、开口系统、打纬系统、送经系统、卷取系统、绞边装置、剪刀装置、撑布装置、废丝处理机构、润滑系统及控制系统等组成。
喷水织机的主要结构如下：(1)引纬系统：一般采用高压水泵及集束性喷嘴，有单泵和双泵两种形式。
(2)开口系统：一般采用曲柄连杆开口和多臂机开口，亦可采用凸轮开口机构。
(3)打纬系统：一般采用四连杆打纬机构。
(4)送经系统：一般采用机械式送经机构或电子送经机构。
(5)卷取系统：积极式连续卷取机构，亦可配备电子卷取机构。
(6)绞边装置：行星轮绳装绞边机构。
(7)剪刀装置：一般采用机械式切断，也有电热切断。
(8)撑布装置：静止织口或浮动织口，采用上走布或下走布边撑，或全幅宽边撑。
(9)废丝处理机构：通过加捻锭子将剪断的弃边加捻后拉出。
(10)润滑系统：主要传动系统采用油浴润滑，部分部位采用手摇泵或手工定期加油润滑。
(11)控制系统：采用单片机微电脑控制系统和PLC或PCC控制系统，具有各项检测和控制功能。
适用范围及织物品种：喷水织机的适用范围是反映织机性能的重要指标。
与织物品种、经纬纱的品种、经纬密范围、幅宽规格、开口机构形式(综框页数或提花针数)、纬纱颜色数量、卷布直径、织轴盘片直径等参数有关。
1.纱线的品种或织物的重量纱线的品种主要指纤维的种类和纱线的线密度，喷水织机主要适用于各种疏水性的粘胶长丝、化学纤维的织造，从纱线线密度上讲，长丝一般40～460 dtex，有的织机可达30～1000dtex。
由于纱线的线密度直接影响织物的重量，所以也可以用织物的重量说明织造的能力。
一般喷水织机的适用范围50～400g/m2，部分特种织机织物重量可达600g/m2。
喷水织机的发展现状
1.2目前国内外先进的喷水织机
目前国内外的喷水织机的最大筘幅达 2300mm，转速达2000rpmin，最大入纬 率3200mpmin。
国外： 喷水织机技术领先的主要以津田驹公司、日本丰田 的喷水织机为主。
丰田首创的下置式消极凸轮开口LW2ED一230DE—MF一 603机型喷水织机，即LW600型，是在最畅销的丰田JAlbl0型喷 气织机的基础上发展而来的，是配置双喷双泵、任意选纬、门 幅宽度为190cm、210cm、230cm,带电子多臂的喷水织机，最 高转速可达850转/分。能轻松织造从薄型织物到最高800kg的 高张力、高密度的织物。在通用性上，在追求凸轮开口稳定性 的同时，对原先只能由多臂开口织造的斜纹、缎纹等织物也能 进行改造，凸轮种类为1/1、1/2、2/2、1/3、1/4；在开口装置 上，应用了独自开发的、已有广泛业绩的专利技术。另外，该 织机还增加了防水、防技术，使其发挥出稳定的性能。如下图：
津田驹ZW408型喷水织机
国内： 喷水织机主要的代表机型有沈阳宏大GD768型和 GD7671H型；杭州引春推出的JW-861、JW-664、 JW-851系列；青岛引春的JW918型、JW921型 JW2011型和JW2011C型。
沈阳宏大GD768型是新一代超高速喷水织机，单喷平纹最高 设计速度为1200rpmin，能将各种疏水性长纤维织造成轻、中、 重型织物。特点是单喷采用NRD或IRO电子储纬型式(选用)； 经优化设计的四连杆打纬机构，更加适合高速运转；采用行星 轮系绳状绞边装置，其捕纬丝通过张力可调结构后加捻，通过 铜齿轮将废纬丝引到机外。如下左图： 沈阳宏大GD767一I一190机型喷水织机在提高产品的稳定性、 可靠性方面做了较大改进。如下右图：
过去以使用75dtex(68旦)、77dtex(70旦)、110dtex(100旦)、 165dtex(150旦)等常规涤纶丝、锦纶丝进行织造为主，目前不但能织常 规丝，还能织低弹丝、强捻丝、异收缩丝；不但能织普通丝，而且能织 细旦丝、超细旦丝、分裂型超细丝；不但能织单一的纤维，而且能织复 合丝、包缠丝。在喷水织机上进行技术创新，增加开发亲水性纤维织物， 改变单一合纤的生产格局，实现原料多样化，采用棉、麻、丝、毛、化 纤等多种纤维的混纺、混纤及交织的方式，扬长避短，使织物既具有天 然纤维的透气性、舒适性，又具有化学纤维的挺括、抗皱、强力高的特 点，将提高产品档次，获得较高的经济效益。由于织造原料的突破，使 喷水织机织造的品种局限性大为减少。
喷水织机文档
喷水织机引言喷水织机是一种先进的纺织机械设备，利用喷水技术和织机结合，可以在织造过程中进行喷水，从而达到染色或者印花的效果。
它与传统的织机相比有许多优势，不仅可以节省时间和成本，还可以实现更多的设计和独一无二的纺织品。
本文将介绍喷水织机的原理、工作流程、应用领域和未来发展趋势。
原理喷水织机的原理基于液体颜料或染料的喷射和吸收。
在织造过程中，织机会不断运动，而喷水系统会将颜料或染料喷洒到织物上。
喷水系统由喷射喷嘴、控制系统和供应系统组成。
喷嘴会根据设计要求和控制信号进行喷射，控制系统会监测织机的运动和信号，以确保喷射的准确性和均匀性。
供应系统会提供颜料或染料，并确保其持续供应。
工作流程喷水织机的工作流程主要分为准备工作、喷水过程和后处理。
1. 准备工作在开始喷水织造之前，需要对织机进行准备和调试。
首先，要选择合适的织物作为底布，并对其进行预处理，以确保颜料或染料能够被吸附和固定。
其次，在喷嘴和控制系统上加载设计要求和颜料或染料的信息。
最后，根据织物的尺寸和样式，调整织机的参数和速度。
2. 喷水过程一旦准备工作完成，织机就可以开始工作了。
喷水织机会根据设计要求和控制信号，将颜料或染料以高压喷射到织物上。
喷嘴会精确控制喷射的位置、数量和速度，以确保颜色的均匀性和一致性。
在喷水过程中，织机会持续运动，并根据需要改变织物的位置和方向。
3. 后处理喷水织机完成喷水过程后，织物需要进行后处理，以确保颜料或染料的固定和持久效果。
后处理过程可能包括洗涤、干燥、固化和整理。
洗涤可以去除多余的颜料或染料，干燥可以加速固化过程，固化可以使颜料或染料与织物更好地结合，整理可以使织物恢复原来的形状和手感。
应用领域喷水织机在纺织行业中有广泛的应用领域。
1. 服装喷水织机可以用于制作各种独特的服装。
喷水技术可以实现多种颜色和图案的组合，从而为服装增添个性和时尚感。
喷水织机还可以在织物上实现立体效果和纹理，使服装更有层次感和质感。
喷水织机说明书
喷水织机说明书喷水织机说明书1、喷水织机是一种利用水压的机械力，在特定形状的织物上喷砂之用，能将织物表面的毛粗糙处、死角处等一拉一角平整均匀处理，从而使织物有光滑漂亮的表面，提高织物的质量。
2、喷水织机的工作原理是：将正压的水经过高压泵，射入经编织被单片或经编织布帘片，使砂料与水充分混合后，利用水压的冲击力，在被单片和布帘片表面产生切削作用，砂料可以将经编织物表面的毛粗不均，死角等纹路平整均匀，减少毛刺，使经编织物表面光滑漂亮。
3、喷水织机的使用步骤：（1）准备砂料：用洗涤干净的干砂，放入喷水机的砂箱内，注意，不要将砂料放得太多，以免影响机器的正常工作。
（2）打开水龙头：打开水龙头，调节出适合机器工作的水压，一般为0.5~0.7Mpa.（3）准备被料：将经编织物，如棉被、毛毯、棉被等置入喷水织机。
（4）准备好喷水织机：确认喷水织机的水量、速度、砂料、以及织物的湿度等参数是否正确，调节好喷水织机的相应参数即可开始工作。
（5）操作时应小心：操作时应遵守安全规定，确保被料的湿度，防止发生意外事故。
（6）停止操作：当喷水织机工作完成后，要及时关闭水龙头，结束喷水织机的工作。
4、操作喷水织机时应注意：（1）喷水织机使用前，要先检查机器的各个部件，并确定其正确的工作状态。
（2）使用喷水织机时，必须穿戴专业服装，以及安全帽、安全眼镜和安全鞋等防护用具，以防止意外事故发生。
（3）喷水织机的操作人员应懂得有关喷水织机的操作规程、操作方法以及维护要求，并熟悉相关的安全规定。
（4）操作喷水织机的人员必须严格按照操作规程进行操作，确保设备能正常运行。
（5）喷水织机在使用时产生的噪音和污染物，必须进行合理排放，并不让其影响人体的健康。
以上就是喷水织机的使用说明，希望大家在操作喷水织机时能够注意安全，合理操作，以达到更好的效果。
喷水织机前景
喷水织机前景喷水织机，顾名思义，就是可以喷水的织机。
相较于传统的织机，喷水织机在织造过程中可以喷洒水雾，起到湿润纱线、控制温度、提高织物质量的作用。
喷水织机具有较高的效率和质量，被广泛应用于纺织行业。
喷水织机前景广阔，具有以下几个方面的发展趋势：首先，喷水织机在提高织物质量方面具有明显优势。
传统的织机容易出现断纱、错纱、折返等问题，而喷水织机可以通过喷水的方式湿润纱线，减少纱线的断裂，提高织物的质量。
此外，喷水织机还可以通过调节喷水的温度和湿度，控制织物的收缩率，使织物更加均匀平整。
因此，喷水织机在提高织物质量方面具有广阔的市场需求和发展前景。
其次，喷水织机在节能环保方面也具有重要意义。
相较于传统的织机，喷水织机通过喷水湿润纱线，可以降低纱线的摩擦力，减少能量的消耗。
此外，喷水织机还可以减少纺织品生产过程中的有害气体和废水的产生，保护环境。
随着人们对节能环保的重视程度不断提高，喷水织机的市场前景也将更加广阔。
再次，喷水织机在生产效率方面具有显著优势。
传统的织机需要人工操作，效率低下。
而喷水织机可以实现自动化生产，减少劳动力成本，提高生产效率。
喷水织机还可以通过喷水控制纱线的湿度，降低纱线的弹性和塑性，提高纱线的稳定性，从而提高织机的运转速度。
因此，喷水织机在提高生产效率方面具有潜在的市场需求和发展前景。
最后，喷水织机在适应性方面具有较强的优势。
喷水织机的设计结构简单，操作便捷，并且可以根据不同的纱线特性和织物要求进行调整和优化。
此外，喷水织机还可以适用于不同种类的织物生产，包括棉纺、麻纺、毛纺等。
因此，喷水织机在适应性方面具有广泛的应用前景。
综上所述，喷水织机具有提高织物质量、节能环保、提高生产效率和适应性强等优势，具有广阔的市场需求和发展前景。
随着纺织行业的不断发展和人们对织物质量要求的提高，喷水织机将成为未来的发展趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前喷水织机的生产厂家主要在日本、捷克和意大利，最近在韩国和中国合作机型也开始进入国内市场。
但是从技术的先进性和市场上的实绩来看，竞争力领先的依然是日本产的TEXSYS株氏会社和津田驹工业株氏会社，其机型分别为日产系列和津田驹系列，同时也分别与我国的沈阳纺织机械厂及咸阳纺织机械厂进行合作生产喷水织机。
随着化纤织物需求量的不断增加，喷水织机将在我国以及世界上供不应求。
JY-602型电子双喷重磅喷水织机
机械特点：
1、易于维修：为提高电气元件在使用中的可靠性，织机使用了有效积极的电路，凡是任何电气故障均可在由发光二极体所构成的监测系统中体现。
2、高经济性：电子机械剪纬节省了电力，纬入装置畅输送纬纱，测长系统合乎气流原理，使能源消耗降到最低。
3、具耐久性：本机各金属零件尽量采用不锈钢、塑胶及合金铸件部分予以烤漆，以保持零件完整，机器正常运行，延长使用寿命。
4、高速运转和高生产力：高强度箱形车壁的结构设计，将主传动部分纳入油池中，可确保机械高速动转，且所有的轴心均采用高负载之轴承适合高速动转并达到无比的高生产力
喷水织机电控系统
Barya-J系列喷水织机电控系统，是中控电气技术有限公司研发发面向中高档喷水织机的控制器，整套系统由控制箱体、主控制板、功率接口板、电源系统、人机界面、光电编码器、纬纱检测器、指示灯柱等部件组成。
此系列控制无论在硬件技术上还是在软件设计上，都走在国内外同类控制系统的最前列。
能和津田驹，丰田等各类喷水机型相配套。
喷水织机电控系统主要技术参数：
32位高性能工业级微处理器作为控制核心；
最高支持车速1000r/min；
大屏幕彩色液晶触摸屏人机界面；
光电探纬、探区，精度可调；
最高支持8色的电子选色；
可选配电子送经/卷取
人性化的参数设置和织机状态管理功能；
四色灯指示；
高低压报警；
码表精确显示织造参数；
定码停机；
支持超启动；
处理能力强大，性能稳定；输入电压可选；
自动寸动，范围可调；
故障自停，自诊断；。
