交叉圆柱镜检查散光的方法和原理
交叉圆柱镜的原理
交叉圆柱镜的原理交叉圆柱镜是一种用于矫正眼睛出现的交叉圆柱度视力散光的光学工具。
它的工作原理是通过改变光线的走向来矫正人眼球形的变化，从而消除交叉圆柱度引起的视力问题。
为了更好地理解交叉圆柱镜的原理，首先需要了解什么是交叉圆柱度视力散光。
视力散光是一种普遍的眼睛问题，它会导致视网膜上的像点变成线条状或星形，从而影响视力清晰度。
视力散光可以分为正交散光和交叉散光，其中交叉散光是指散光的两个主要轴线相互交叉。
在交叉圆柱镜中，镜片的一对轴线与眼睛视轴相同，另一对轴线与散光的主要轴线相互垂直。
交叉圆柱镜的镜片具有柱面度，意味着镜片在一个方向上具有曲率，而在垂直方向上是平坦的。
这种设计使得光线能够在一个方向上得到较强的折射，而在另一个方向上得到较弱的折射。
通过仔细选择镜片的曲率和位置，交叉圆柱镜可以将光线引导到正确的位置，消除散光引起的视力问题。
当一只眼出现交叉圆柱度视力散光时，眼球的形状是不规则的。
这意味着光线在进入眼球时被不同程度地折射。
在正常情况下，光线会聚在视网膜上，形成清晰的视觉图像。
然而，在交叉圆柱度散光下，由于眼球形状的变异，光线无法正确聚焦在视网膜上，导致视力模糊。
通过使用交叉圆柱镜，眼睛的散光问题可以得到纠正。
在镜片制作过程中，镜片的一个方向上具有适度的曲率，以补偿眼球的形变。
这种曲率的选择是根据眼睛的散光程度来确定的。
镜片的另一个方向上是平坦的，以保持无扭曲的光线路径。
镜片的曲率会使光线在正确的角度折射，从而准确聚焦在视网膜上。
具体而言，交叉圆柱镜的工作原理如下。
当一个眼睛穿戴该镜片时，光线进入镜片会在其曲率变化处发生折射。
通过正确选择镜片的曲率和位置，镜片能够将光线引导到正确的方向。
镜片的一个方向上的曲率将光线引导到与视网膜对齐的位置，使得像点得以正确聚焦。
镜片的另一个方向上的平坦表面保持光线的方向不变，并防止其扭曲。
这样，视网膜上的像点能够得到准确的聚焦，从而改善视力。
总而言之，交叉圆柱镜通过改变光线的走向来矫正交叉圆柱度视力散光。

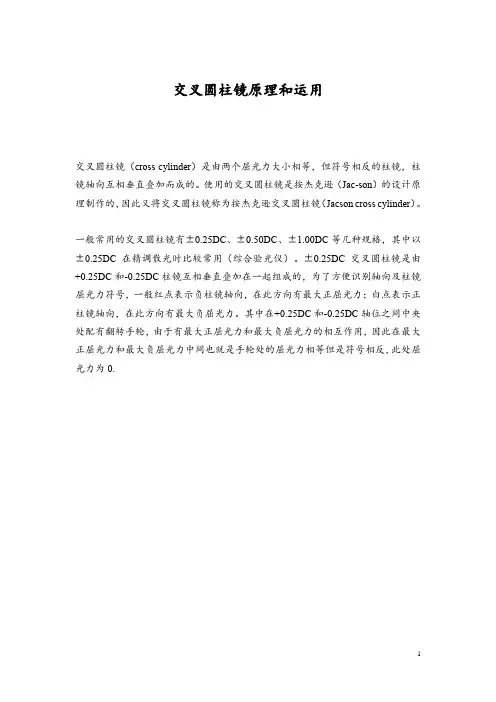

交叉圆柱镜原理和运用
交叉圆柱镜原理和运用
交叉圆柱镜（cross cylinder）是由两个屈光力大小相等，但符号相反的柱镜，柱镜轴向互相垂直叠加而成的。
使用的交叉圆柱镜是按杰克逊（Jac-son）的设计原理制作的，因此又将交叉圆柱镜称为按杰克逊交叉圆柱镜（Jacson cross cylinder）。
一般常用的交叉圆柱镜有±0.25DC、±0.50DC、±1.00DC等几种规格，其中以±0.25DC在精调散光时比较常用（综合验光仪）。
±0.25DC交叉圆柱镜是由+0.25DC和-0.25DC柱镜互相垂直叠加在一起组成的，为了方便识别轴向及柱镜屈光力符号，一般红点表示负柱镜轴向，在此方向有最大正屈光力；白点表示正柱镜轴向，在此方向有最大负屈光力。
其中在+0.25DC和-0.25DC轴位之间中央处配有翻转手轮，由于有最大正屈光力和最大负屈光力的相互作用，因此在最大正屈光力和最大负屈光力中间也就是手轮处的屈光力相等但是符号相反，此处屈光力为0.
1。

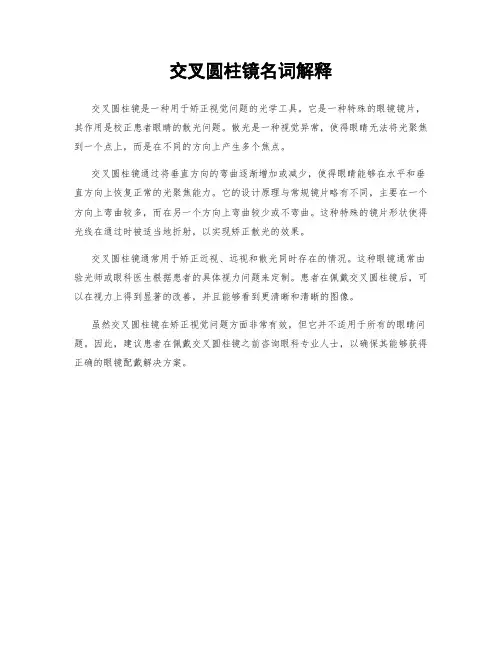

交叉圆柱镜名词解释
交叉圆柱镜名词解释
交叉圆柱镜是一种用于矫正视觉问题的光学工具。
它是一种特殊的眼镜镜片，其作用是校正患者眼睛的散光问题。
散光是一种视觉异常，使得眼睛无法将光聚焦到一个点上，而是在不同的方向上产生多个焦点。
交叉圆柱镜通过将垂直方向的弯曲逐渐增加或减少，使得眼睛能够在水平和垂直方向上恢复正常的光聚焦能力。
它的设计原理与常规镜片略有不同，主要在一个方向上弯曲较多，而在另一个方向上弯曲较少或不弯曲。
这种特殊的镜片形状使得光线在通过时被适当地折射，以实现矫正散光的效果。
交叉圆柱镜通常用于矫正近视、远视和散光同时存在的情况。
这种眼镜通常由验光师或眼科医生根据患者的具体视力问题来定制。
患者在佩戴交叉圆柱镜后，可以在视力上得到显著的改善，并且能够看到更清晰和清晰的图像。
虽然交叉圆柱镜在矫正视觉问题方面非常有效，但它并不适用于所有的眼睛问题。
因此，建议患者在佩戴交叉圆柱镜之前咨询眼科专业人士，以确保其能够获得正确的眼镜配戴解决方案。
交叉圆柱镜精调散光的方法
交叉圆柱镜精调散光的方法首先，确定散光的类型和程度。
散光可以是近视散光或远视散光。
近视散光指的是眼球过度弯曲，导致远处物体模糊不清。
远视散光指的是眼球过于扁平，导致近处物体模糊不清。
了解散光类型和程度可以帮助我们更好地矫正散光。
接下来，需要进行屈光度测量。
这可以通过眼科医生或验光师进行。
屈光度测量可以确定需要矫正的近视或远视散光程度。
然后，根据屈光度测量结果，确定正确的交叉圆柱镜度数。
通过交叉圆柱镜的设定，我们可以将散光的度数矫正到最佳状态。
确保将镜片正确放入镜架中。
在进行精调之前，需要调整镜片的水平位置。
确保水平位置的准确性非常重要，这样才能避免调整时引入错误。
进行精调时，需要调整两个圆柱面的角度和度数。
具体来说，可以采用以下方法进行调整：1.调整圆柱镜角度：通过旋转镜片，使两个圆柱面的轴线与散光的轴线正交。
如果眼轴度数为180度，则需要将一个圆柱面的轴线调整到90度，另一个圆柱面调整到180度。
2.调整圆柱镜度数：可通过调整两个圆柱面的度数，以达到最佳矫正效果。
根据屈光度测量结果，逐步增加或减少度数，直到达到最佳矫正效果。
在调整过程中，需要向患者提供适当的提示，让他们表明哪个度数或角度的调整效果最佳。
注意，这个过程可能需要多次尝试才能找到最佳设置。
调整完成后，需要再次进行视力检查。
通过评估患者的视力和视觉舒适度，确定调整是否准确。
如果需要，可以进行微调，以使图像变得更清晰。
总的来说，交叉圆柱镜的精调是一个需要技巧和耐心的过程。
通过正确的设定和适当的调整，可以准确地矫正散光，提高患者的视力和视觉舒适度。
最终目标是让患者能够感受到有效的散光矫正效果，并获得清晰的视野。

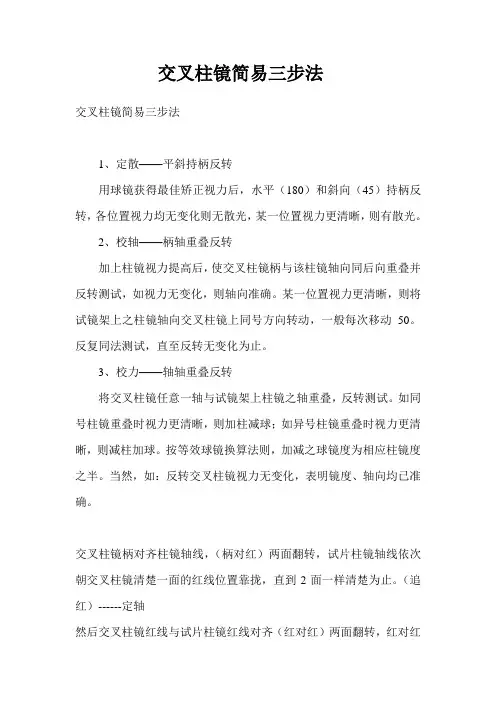

交叉柱镜简易三步法
交叉柱镜简易三步法
交叉柱镜简易三步法
1、定散——平斜持柄反转
用球镜获得最佳矫正视力后，水平（180）和斜向（45）持柄反转，各位置视力均无变化则无散光，某一位置视力更清晰，则有散光。
2、校轴——柄轴重叠反转
加上柱镜视力提高后，使交叉柱镜柄与该柱镜轴向同后向重叠并反转测试，如视力无变化，则轴向准确。
某一位置视力更清晰，则将试镜架上之柱镜轴向交叉柱镜上同号方向转动，一般每次移动50。
反复同法测试，直至反转无变化为止。
3、校力——轴轴重叠反转
将交叉柱镜任意一轴与试镜架上柱镜之轴重叠，反转测试。
如同号柱镜重叠时视力更清晰，则加柱减球；如异号柱镜重叠时视力更清晰，则减柱加球。
按等效球镜换算法则，加减之球镜度为相应柱镜度之半。
当然，如：反转交叉柱镜视力无变化，表明镜度、轴向均已准确。
交叉柱镜柄对齐柱镜轴线，（柄对红）两面翻转，试片柱镜轴线依次朝交叉柱镜清楚一面的红线位置靠拢，直到2面一样清楚为止。
（追红）------定轴
然后交叉柱镜红线与试片柱镜红线对齐（红对红）两面翻转，红对红
清楚加度数，反之减度数，直到一样清楚----------定度。

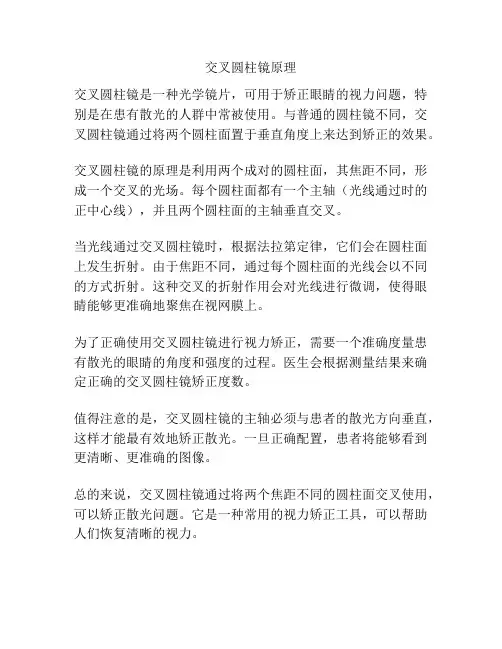

交叉圆柱镜原理
交叉圆柱镜原理
交叉圆柱镜是一种光学镜片，可用于矫正眼睛的视力问题，特别是在患有散光的人群中常被使用。
与普通的圆柱镜不同，交叉圆柱镜通过将两个圆柱面置于垂直角度上来达到矫正的效果。
交叉圆柱镜的原理是利用两个成对的圆柱面，其焦距不同，形成一个交叉的光场。
每个圆柱面都有一个主轴（光线通过时的正中心线），并且两个圆柱面的主轴垂直交叉。
当光线通过交叉圆柱镜时，根据法拉第定律，它们会在圆柱面上发生折射。
由于焦距不同，通过每个圆柱面的光线会以不同的方式折射。
这种交叉的折射作用会对光线进行微调，使得眼睛能够更准确地聚焦在视网膜上。
为了正确使用交叉圆柱镜进行视力矫正，需要一个准确度量患有散光的眼睛的角度和强度的过程。
医生会根据测量结果来确定正确的交叉圆柱镜矫正度数。
值得注意的是，交叉圆柱镜的主轴必须与患者的散光方向垂直，这样才能最有效地矫正散光。
一旦正确配置，患者将能够看到更清晰、更准确的图像。
总的来说，交叉圆柱镜通过将两个焦距不同的圆柱面交叉使用，可以矫正散光问题。
它是一种常用的视力矫正工具，可以帮助人们恢复清晰的视力。
交叉圆柱镜检查原理
交叉圆柱镜检查原理交叉圆柱镜是由两个度数相等、符号相反、轴位互相垂直的柱镜叠加磨制而成。
交叉圆柱镜常用的规格有±0.25和±0.50。
手持式交叉圆柱镜，其中红色刻度线表示负散光的轴向，黑色刻度线表示正散光的轴向，二轴互相垂直，在正负轴之正中有一手柄。
其中红点表示负散光的轴向，白点表示正散光的轴向，正负轴之正中有两个翻转手轮。
交叉圆柱镜主要用于精确调整散光的轴向和度数。
当被检者的最佳矫正视力能达到0.7或以上时用±0.25的交叉圆柱镜对散光进行调整。
下面主要介绍一下如何使用综合验光仪中的交叉圆柱镜精确调整负散光的轴向和度数。
操作步骤1、精确调整散光的轴向（1）红绿测试达到平衡后，将交叉圆柱镜移到视孔前，并使翻转手轮与散光试片的轴向重合，此时会听到轻微的“咔”声（2）让患者注视远处斑点状视标（也可让其注视此时最佳视力的上一行视标）。
（3）翻转交叉圆柱镜并将两面分别命名为1和2，嘱患者比较两面的清晰度：如两面清晰度相同，说明轴向正确，可进行下一步的散光度数调整；如两面清晰度不同，则说明原散光试片轴向有误，则在较清楚的一面将散光试片的轴向朝着红点方向调整，即“追红”原则。
调整量按“进10度退5度”进行。
2、精确调整散光的度数（1）将交叉圆柱镜的P点（P点所在位置可能为红点或白点）与调整后的散光轴向重合，此时也可听到轻微的‘咔’声。
（2）翻转交叉圆柱镜并将两面分别命名为1和2，嘱患者比较两面的清晰度：如两面清晰度相同，说明散光度数准确，检查结束；如两面清晰度不同，说明原散光度数有误，则需要进行调整：若红点与散光试片轴向重合时更清晰，说明原散光度数欠矫，则增加-0.25DC，然后继续翻转比较，直至调整到两面清晰度相同，柱镜增加-0.50DC时，球镜应先减少-0.25DS。
若白点与散光试片轴向重合时更清晰，说明原散光度数过矫，则减小-0.25DC，然后继续翻转比较，直至调整到两面清晰度相同，柱镜减小-0.50DC时，球镜应增加 -0.25DS。
交叉圆柱镜检查散光的基本原理
交叉圆柱镜检查散光的基本原理交叉圆柱镜常用于散光检查尤其是散光的精确检查。
对于该项技术，学习者固然可以通过模仿与强记教师的示教而重复操作过程。
但囿于各家对其检查原理的阐述不甚明了，多数学习者仍然无法借助可理解的理论来有效指导并提升其实践。
有感于此，本文专门对其检测原理进行了梳理。
1 交叉圆柱镜检查散光的基础条件1.1规则散光眼的散光度与最小弥散圆的关系规则散光眼的生理光学特征表现为特征性的“Sturm”光锥。
而“Sturm”光锥反映的散光度与最小弥散圆之间的关系为：散光度越大，最小弥散圆越大；散光度越小，最小弥散圆越小；当散光度趋向于零时，则最小弥散圆趋向于焦点（表1）。
表1 规则散光眼的散光度与最小弥散圆的关系1.2正负等焦量的混合性散光的散光度与视觉的关系（表2）表2 正负等焦量的混合性散光的散光度与视力的关系1.3任一类型的散光可以通过MPMVA或者红绿色法改造成正负等焦量的混合性散光规则散光眼中，无论复性近视散光、单纯近视散光、单纯远视散光、复性远视散光还是正负焦量不等的混合性散光都可以借助于MPMVA或者红绿色法改造成正负等焦量的混合性散光状态。
而这一正负等焦量的混合性散光状态常被称为等效球镜状态。
如：单纯性近视散光-1.00DC×180，予-0.50DS等效球镜度后即获得人造的正负等焦量的混合性散光-0.50DC×180/+0.50DC×90。
1.4交叉圆柱镜是一个正负等焦量的混合性散光镜片，并且可以借助翻转模拟两个混合性散光镜片交叉圆柱镜是由符号相反、焦量相同的两个柱镜按轴位互相垂直叠合而成的镜片，实际上就是一个正负等焦量的混合性散光镜片。
一个交叉圆柱镜以其中间轴进行翻转，翻转前后可产生两个混合性散光镜度。
如±0.25D的交叉圆柱镜，中间轴置于水平位180，则翻转前后获得的两个混合性散光镜度分别为：-0.25DC×45/+0.25DC×135，+0.25DC×45/-0.25DC×135。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相 等 ， 都 是 ４５。 。 交 叉 圆 柱 镜 上 的 主 子 午 线 用 红 点 和 白点 来 表 示 ：红 点 表 示 负 柱 镜 轴 位 置 ， 白点 表 示 正 柱 镜 轴 位 置 。 交 叉 圆 柱 镜 的 度 数 有 ±０．２５Ｄ、 ±０．５０Ｄ、 士０．７５Ｄ、 土 １．ＯＯＤ。 检 查 散 光 常 用 交 叉 圆 柱 镜 的 度 数 是 士０．２５Ｄ。
顺 逆 变 化 ， 使 检 影 无 法 进 行 。 为 什 么 在 有 瞳 孔 的 状 态 下 就 能 看 到 顺 逆 影 动
呢？ 要 想让 检 影进 行 下 去 ，唯一 的办 法 就 是 让 人 眼 视 网膜上 的 图像 无 论 是 近 视状 态 还 是 远 视 状 态 都 保 持 运 动 方 向 一 致 ，只 有 视 网 膜 上 的 运 动 方 向 统 一 ， 才 能 保 证 检 影 者 看 到 不 同 的 影 动 ，才 能 根 据 影 动 情 况 来 判 断人 眼 的屈 光 状 态 。人 眼 的瞳 孔能 做 到 这 一 点 ，在 瞳 孔 直 径 适 当 大 小 时 会 产 生 特 殊 的 焦 深 作 用 ，有 了 焦 深就 能 让 平 行 光 线进 入 人 眼视 网膜 上 的 像 在 一 定 的 范 围 内 始 终 保 持 顺 动 状 态 。
通 过 以 上 试 验 ， 下 面 的 情 形 就 容 易 理 解 了 。 在 没 有 瞳 孔 情 形 下 的 近 视 眼 ，当平 行 光 线进 入 眼 内 到 达 视 网 膜 上 时 ， 因 为 视 网膜 在 屈 光 系 统 焦 点 之 后 ，所 以 在 视 网 膜 上 的 光 斑 与 检 影 镜 呈 逆 动 关 系 。 逆 动 光 斑 的 图 像 在 眼 屈 光 系 统 的 焦 点 之 外 ，再 经 眼 屈 光 系统 折 射 出 眼外 ，检 影 者 看 到 的 是逆 动 关 系 ，两 次件 物 体 倒 过 来 之 后 ，再 倒 过 来 一 次 ， 也 就 是 相 当 于 正 立 了 。 由此 说 明 ，在 没 有 瞳 孔 的 状 态 下 ，近视 眼在 进 行 检 影 验 光 时 看 到 的 影 动 是 顺 动 的 。 在 没 有 瞳 孔 情 形 下 的 远 视 眼 ，当 平行 光 线进 入 眼 内 到 达 视 网 膜 上 时 ， 因为 视 网 膜 在 屈 光 系 统 焦 点 之 内 ， 所 以在 视 网 膜 上 的 光 斑 与 检 影 镜 呈 顺 动 关 系 。 顺 动 光 斑 的 图 像 在 眼 屈 光 系 统 焦 点 之 内 ，再 经 眼屈 光 系 统 折 射 出 眼 外 ，检 影 者 看 到 的 是 顺 动 状 态 ， 两 次 都 是 顺 动 ，其 结 果 还 是 顺 动 状 态 。 这 说 明 眼 睛在 没 有 瞳 孔 的 状 态 下 ，无 论 近 视还 是 远 视 ， 在 检 影 时 都 是 呈 顺 动 状 态 ，根 本 就 看 不 出
如 果 在 模 拟 眼上 加上 带小 孔 的光 阑 ，此 时 的 情 况 就 改 变 了 ，模 拟 眼 无 论 是 在 近 视 状 态 下 还 是 在 远 视 状 态 下 ， “视 网 膜 ” 上 光 斑 都 是 呈 顺 动 状 态 ， 这 显 然 是 光 阑 产 生 的 作 用 。 当 然 ，这 个 光 阑 的 孔 径 是 有 一 定 要 求 的 ，太 大 或 太 小 都 不 能 形 成 顺 动 状 态 。 有 了不 管 是 近 视还 是 远 视 都 能 在视 网膜 上 产 生 顺 动 光 斑 的 这 个 基 础 ，再 进 行 检 影 验 光 就 变 得 可 行 了 。 近 视 的 结 果 是 顺 动 加 逆 动 ， 结 果 是 逆 动 ，远 视 眼 的 结 果 是 顺 动 加 顺 动 ，结 果 还 是 顺 动 ，验 光 人 员 可 以 依 据 这 些 变 化 进 行 验 光 操 作 了 。
Ｏｐｔｏｍｅｔｒｙ＆ Ｇｌａｓｓｅｓ Ｆｉｔｔｉｎｇ
在 图 ５中 ， 平 行 光 线 射 入 透 镜 后 照 射 到 光 屏 上 ， 然 后 自上 而 下 由Ａ点 移 动 到 Ｂ点 ， 再 移 动 到 Ｃ点 时 ，在 焦 点 之 内 光 屏 上 的 像 也 是 自上 而 下 移 动 ，在 焦 点 之 外 光 屏 上 的 像 却 是 自下 而 上 移 动 。 通 过 上 图 可 以 看 出 ，光 屏 在 焦 距 之 内 时 像 与 物 呈 顺 动 关 系 ， 光 屏 在 焦 距 之 外 时 像 与 物 呈 逆 动 关 系 。
１交 叉 圆柱 镜 的 结构 交 叉 圆 柱 镜 是 由 一 对 屈 光 度 数 相 等 、 符 号 相
反 、柱 镜 轴 向 互 相 垂 直 的 两 个 平 柱 镜 磨 合 在 一 起 组 成 的 。交 叉 圆柱 镜 的手 柄 或 转 轮 离 开 正 负轴 的 角度
徐 斌／文
在 主 觉 验 光 中 ，交 叉 圆柱 镜 经 常被 用 来 精 确 测 量 散 光 的 度 数 和 轴 向 。 目前 ， 交 叉 圆 柱 镜 常 用 的 检 查 方 式 分 为 手持 式交 叉 圆柱 镜 和 综 合 验 光仪 的 交叉 圆柱 镜 。 本 文 以手持 式交 叉 圆柱 镜 说 明这 两种 交叉 圆 柱 镜 检 查 的 方 法 和 原 理 是 相 同 的 。
不 少 验 光 人 员 都 知 道 小 孔 会 产 生 焦 深 等 作 用 ， 但 小 孔 能 在 一 定 的 范 围 内 让 逆 动 光 斑 变 为 顺 动 ，这 种 现 象 值 得 探 讨 。
（全 文 完 ）
作 者 单 位 ： 安 徽 无 为 老 明 昌 眼 镜 店
交 叉 圆柱 镜检 查 散光 的方法 和 原 理
