交叉圆柱镜的临床应用
交叉圆柱镜——精选推荐
交叉圆柱镜的临床使用协助视网膜检影验光法进行主观验光，交叉圆柱镜是矫正散光眼的重要工具。
据了解医院内的验光师大部份都使用交叉圆柱镜，而在眼镜店大部份验光人员均不使用交叉圆柱镜。
所以在矫正屈光患者的散光准确的系数就偏低了。
往往因为散光度与轴不准确而矫正视力不理想。
交叉圆柱镜实际是一个混合散光镜，也就是两个度数相等、符号相反的柱镜垂直相联合而得，经常使用有三种：1、±0.25D柱即-0.25D球+0.50D柱或+0.25D球-0.50D柱2、±0.50D柱即-0.50D球+1.00D柱或+0.50D球-1.00D柱3、±1.00D柱即-1.00D球+2.00D柱或+1.00D球-2.00D柱交叉圆柱镜的形状：为了使用方便应是带圆柱柄的透镜，柄较长，柄在两圆柱镜轴的中间。
也有与镜片盒内镜片一样的交叉圆柱镜，此种使用不方便。
交叉圆柱镜因有长柄，验光技师执长柄旋转、可使交叉圆柱镜永做90°旋转。
交叉圆柱镜的作用1、检查患者有无散光：患者经检影验光后未发现散光。
但为了验光的结果更加准确，必须用交叉圆柱镜在试镜架上四个位置上作视力比较。
（四个位置：90°、 180°、 45°、 135°）。
看视力有无明显区别。
在加交叉圆柱镜比较时，令其患者看视力表。
在指视力表时应较不戴交叉圆柱镜时的视力退两行。
先由90°，180°，开始。
指两面比较，视力看视力表上同一行的两个字。
然后再由45°，135°做比较。
如4的位置比较读视力表同一行（视力最佳时）清淅度无明显区别就无显光存在。
如有区别就应加轻度散光。
如：交叉柱镜的正号在90°负号在180°较负号在90°正号在180°视力好，又正号在135°负号在45°较负号在135°正号在45°视力好，说明90°~135°内可有正散光，在45°~180°内可有负散光。
交叉圆柱镜名词解释
交叉圆柱镜名词解释
交叉圆柱镜是一种用于矫正视觉问题的光学工具。
它是一种特殊的眼镜镜片，其作用是校正患者眼睛的散光问题。
散光是一种视觉异常，使得眼睛无法将光聚焦到一个点上，而是在不同的方向上产生多个焦点。
交叉圆柱镜通过将垂直方向的弯曲逐渐增加或减少，使得眼睛能够在水平和垂直方向上恢复正常的光聚焦能力。
它的设计原理与常规镜片略有不同，主要在一个方向上弯曲较多，而在另一个方向上弯曲较少或不弯曲。
这种特殊的镜片形状使得光线在通过时被适当地折射，以实现矫正散光的效果。
交叉圆柱镜通常用于矫正近视、远视和散光同时存在的情况。
这种眼镜通常由验光师或眼科医生根据患者的具体视力问题来定制。
患者在佩戴交叉圆柱镜后，可以在视力上得到显著的改善，并且能够看到更清晰和清晰的图像。
虽然交叉圆柱镜在矫正视觉问题方面非常有效，但它并不适用于所有的眼睛问题。
因此，建议患者在佩戴交叉圆柱镜之前咨询眼科专业人士，以确保其能够获得正确的眼镜配戴解决方案。

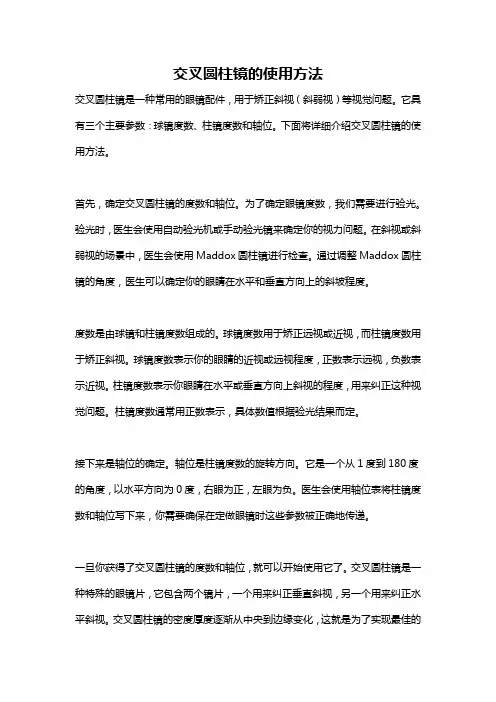

交叉圆柱镜的使用方法
交叉圆柱镜的使用方法交叉圆柱镜是一种常用的眼镜配件，用于矫正斜视（斜弱视）等视觉问题。
它具有三个主要参数：球镜度数、柱镜度数和轴位。
下面将详细介绍交叉圆柱镜的使用方法。
首先，确定交叉圆柱镜的度数和轴位。
为了确定眼镜度数，我们需要进行验光。
验光时，医生会使用自动验光机或手动验光镜来确定你的视力问题。
在斜视或斜弱视的场景中，医生会使用Maddox圆柱镜进行检查。
通过调整Maddox圆柱镜的角度，医生可以确定你的眼睛在水平和垂直方向上的斜坡程度。
度数是由球镜和柱镜度数组成的。
球镜度数用于矫正远视或近视，而柱镜度数用于矫正斜视。
球镜度数表示你的眼睛的近视或远视程度，正数表示远视，负数表示近视。
柱镜度数表示你眼睛在水平或垂直方向上斜视的程度，用来纠正这种视觉问题。
柱镜度数通常用正数表示，具体数值根据验光结果而定。
接下来是轴位的确定。
轴位是柱镜度数的旋转方向。
它是一个从1度到180度的角度，以水平方向为0度，右眼为正，左眼为负。
医生会使用轴位表将柱镜度数和轴位写下来，你需要确保在定做眼镜时这些参数被正确地传递。
一旦你获得了交叉圆柱镜的度数和轴位，就可以开始使用它了。
交叉圆柱镜是一种特殊的眼镜片，它包含两个镜片，一个用来纠正垂直斜视，另一个用来纠正水平斜视。
交叉圆柱镜的密度厚度逐渐从中央到边缘变化，这就是为了实现最佳的视觉矫正。
在使用交叉圆柱镜时，你需要正确佩戴它，并遵循以下几点注意事项：1. 正确定位：确保交叉圆柱镜正确放置在眼镜框中，使镜片的轴位与眼睛的轴位一致。
这有助于确保视觉矫正效果的最大化。
2. 适应性：刚开始佩戴交叉圆柱镜时，你可能会感到不适应，因为你的眼睛需要适应新的视觉感受。
尽量保持佩戴时间正常，逐渐适应。
3. 确保清洁：保持交叉圆柱镜的清洁非常重要。
用温水和肥皂轻轻洗净镜片，并用柔软的布擦干。
避免使用硬物或粗糙的布擦拭，以免划伤镜片。
4. 定期检查：定期去验光师处检查度数的变化是必要的。
因为视力可能会随着时间的推移而发生变化，所以需要适时调整交叉圆柱镜的度数和轴位。
交叉圆柱镜法精调散光医学PPT课件
±0.25
第四面
轴位的确定
将JCC停留在较清晰的情况下 如果往回转，则每次回转5°
-3.50 DS
-1.50 DC
±0.25
第四面
-3.50DS/-1.50DC×10
光学
+0.25
0
0
-0.25
+0.25
-0.25
+
等效球镜度为0
+
常用规格为±0.25D和±0.50D（手柄标有） 无论多少度的JCC，其等效球镜度为0
交叉圆柱镜法（JCC 法)
目的：在初次单眼MPMVA确定球镜度后， 进一步精确柱镜的轴与度数 前提：检影时已初步检出散光轴位及度数 或散光表等方法校验出散光
-3.25 DS
-2.00 DC
终点的确定
度数终点的判断（符合以下两条之一） 翻转的两面清晰度相同 如果在0.25DC之间反复，取较小的柱镜度作为终点
OK
特点：
准确、有效、简单、最常用 需要被检者较好的合作
注意
等效球镜度原则 终点的判断
-3.50 DS
-1.50 DC
第一面
-1.50 DC
±0.25
-3.50DS/-1.75DC×10
度数的确定
继续将JCC加在试验性柱镜前，其红点或白点与试验性柱镜的轴位相一致，并进行翻转
-3.50 DS
-1.75 DC
-3.50 DS
-1.50 DC
第二面
-1.50 DC
±0.25
度数的确定
停留在较清晰的一面 如果此时红点与试验性柱镜的负轴重合，则增加-0.25DC， 如果此时白点与试验性柱镜的负轴重合，则减少-0.25DC
交叉圆柱镜原理
交叉圆柱镜原理交叉圆柱镜是一种广泛应用于光学领域的光学元件，它具有独特的光学特性，被广泛应用于激光加工、医疗设备、科学研究等领域。
本文将介绍交叉圆柱镜的原理及其在光学系统中的应用。
交叉圆柱镜是由两个相互垂直的圆柱面构成的光学元件，其中一个圆柱面是凸面，另一个是凹面。
当平行入射光线通过交叉圆柱镜时，会发生两次折射，分别在凸面和凹面上发生。
这种特殊的折射过程使得交叉圆柱镜能够实现光线的交叉、分离和聚焦。
在交叉圆柱镜中，光线的交叉是通过凸面和凹面的折射作用实现的。
当平行入射光线通过凸面折射时，会发生向光轴的偏折；而当偏折后的光线再通过凹面折射时，则会发生垂直于光轴的偏折。
这样，原本平行的光线就会在交叉圆柱镜中交叉，实现光线的分离和聚焦。
交叉圆柱镜在光学系统中有着广泛的应用。
其中，最常见的应用之一是在激光加工系统中。
由于交叉圆柱镜能够实现光线的交叉和聚焦，因此它常被用于激光切割、打标等加工过程中。
通过合理设计交叉圆柱镜的参数，可以实现对激光光束的精确定位和聚焦，从而提高加工精度和效率。
此外，交叉圆柱镜还被广泛应用于医疗设备中。
例如，在激光眼科手术中，交叉圆柱镜常被用于调整激光光束的方向和焦距，从而实现对眼部组织的精确切割和修复。
交叉圆柱镜的高精度和稳定性，使得它成为眼科激光手术中不可或缺的光学元件。
除此之外，交叉圆柱镜还在科学研究领域中发挥着重要作用。
在光学显微镜、激光干涉仪等实验装置中，交叉圆柱镜常被用于实现光线的交叉和分离，从而实现对样品的精确定位和观测。
其高度的光学性能和稳定性，为科学研究提供了可靠的光学支持。
总之，交叉圆柱镜作为一种重要的光学元件，在光学系统中具有着广泛的应用前景。
通过充分理解交叉圆柱镜的原理和特性，合理应用其光学特性，将有助于提高光学系统的性能和稳定性，推动光学技术的发展和应用。

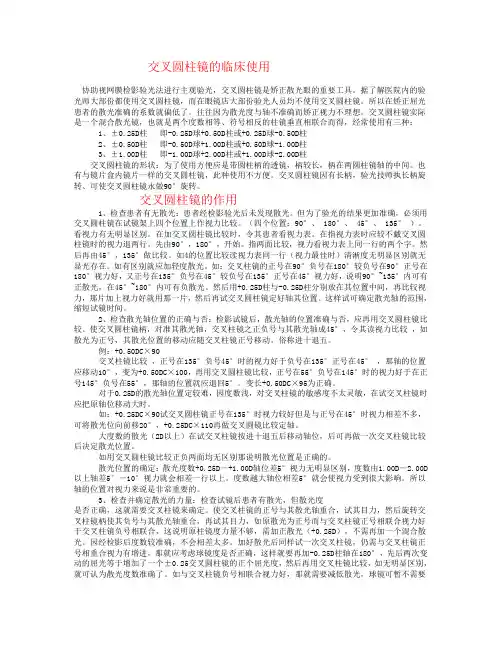

交叉圆柱镜
交叉圆柱镜的临床使用协助视网膜检影验光法进行主观验光，交叉圆柱镜是矫正散光眼的重要工具。
据了解医院内的验光师大部份都使用交叉圆柱镜，而在眼镜店大部份验光人员均不使用交叉圆柱镜。
所以在矫正屈光患者的散光准确的系数就偏低了。
往往因为散光度与轴不准确而矫正视力不理想。
交叉圆柱镜实际是一个混合散光镜，也就是两个度数相等、符号相反的柱镜垂直相联合而得，经常使用有三种：1、±0.25D柱即-0.25D球+0.50D柱或+0.25D球-0.50D柱2、±0.50D柱即-0.50D球+1.00D柱或+0.50D球-1.00D柱3、±1.00D柱即-1.00D球+2.00D柱或+1.00D球-2.00D柱交叉圆柱镜的形状：为了使用方便应是带圆柱柄的透镜，柄较长，柄在两圆柱镜轴的中间。
也有与镜片盒内镜片一样的交叉圆柱镜，此种使用不方便。
交叉圆柱镜因有长柄，验光技师执长柄旋转、可使交叉圆柱镜永做90°旋转。
交叉圆柱镜的作用1、检查患者有无散光：患者经检影验光后未发现散光。
但为了验光的结果更加准确，必须用交叉圆柱镜在试镜架上四个位置上作视力比较。
（四个位置：90°、 180°、 45°、 135°）。
看视力有无明显区别。
在加交叉圆柱镜比较时，令其患者看视力表。
在指视力表时应较不戴交叉圆柱镜时的视力退两行。
先由90°，180°，开始。
指两面比较，视力看视力表上同一行的两个字。
然后再由45°，135°做比较。
如4的位置比较读视力表同一行（视力最佳时）清淅度无明显区别就无显光存在。
如有区别就应加轻度散光。
如：交叉柱镜的正号在90°负号在180°较负号在90°正号在180°视力好，又正号在135°负号在45°较负号在135°正号在45°视力好，说明90°~135°内可有正散光，在45°~180°内可有负散光。
交叉圆柱镜精调散光的方法
交叉圆柱镜精调散光的方法交叉圆柱镜是一种特殊设计的眼镜镜片，它由两个互相垂直的圆柱镜片组成。
每个圆柱镜片都有一个特定的轴向和度数，用来矫正不同方向上的散光。
使用这种特殊设计的镜片可以帮助矫正眼球折射错误，使光线在视网膜上正确聚焦。
要精确地调整交叉圆柱镜以纠正散光，以下是一些步骤和方法：1.定位散光轴向：首先，需要使用散光测试来确定眼睛的散光轴向。
这可以通过使用分光镜或自动检查仪器来完成。
这个过程将帮助确定镜片的正确轴向，以便将散光最小化。
2.确定散光度数：在确定散光轴向之后，需要确认散光的度数。
这可以通过使用自动检查仪器或进行手动近视和远视测试来完成。
这个过程将帮助医生确定要在交叉圆柱镜中使用的正确度数。
3.设置散光度数：一旦确定了散光的度数和轴向，就可以将这些数据应用于交叉圆柱镜的设计中。
根据眼镜框架的要求，将正确的散光度数与轴向设置在眼镜镜片上。
这可能需要专门的仪器和技术来确保准确性。
4.配戴调试：完成散光调整后，需要将交叉圆柱镜配戴在患者的眼镜框架上。
患者需要试戴镜片并进行视力测试，以确保正确矫正散光并获得清晰的视觉效果。
5.调整和再测试：根据患者的反馈和进一步的测试结果，可能需要对交叉圆柱镜的设置进行微调。
这可能包括调整散光度数、散光轴向或镜片的位置。
这个过程对于确保最佳的矫正效果非常重要。
尽管交叉圆柱镜是一种有效的矫正散光的方法，但它还是有一些限制的。
一些患者可能需要一段时间来适应这种特殊设计的镜片。
此外，交叉圆柱镜是一种临床工具，需要专业医生或验光师进行调整和配戴。
总之，交叉圆柱镜是一种常见的方法来精确地矫正散光。
通过正确确定散光轴向、度数，并根据患者的需要进行调整，可以确保患者获得最佳的视觉矫正效果。
这种方法需要经验丰富的专业人员来操作和配戴，并且可能需要多次测试和调整才能达到最佳的效果。
交叉圆柱镜的临床应用
交叉圆柱镜的临床应用⑤如诉某一面较清楚，则停留在清晰面，并将柱镜试片的轴向与交叉圆柱镜负轴（红点）的方向移动5°或者更大度数。
转入③项操作。
⑥转动交叉圆柱镜的外环，使其正柱镜或负柱镜的轴向与柱镜试片的轴向重合。
⑦旋转翻转手轮翻转交叉圆柱镜，嘱被测者注意并比较翻转前后（或称1、2 ）两面的清晰度。
⑧如诉交叉圆柱透镜两个面的清晰度一致，检测结束记录散光数据。
⑨如果觉得某一面较清楚，则将交叉圆柱镜停留在清晰面。
若清晰面为交叉圆柱镜负柱镜轴向（红点）与负柱镜试片的轴向θ重合，给予-0.25DC×θ；若清晰面为交叉圆柱镜正柱镜轴向（白点）与柱镜试片的轴向重合，去除-0.25DC×θ。
如增减达-0.50DC×θ，则需要相应增减+0.25DS。
⑩转入⑦项操作。
（3）注意事项·借助于MPMVA或红绿视标检测等将规则散光眼改造成正负等焦量的混散。
·借助于散光表检测、检影验光、客观电脑验光仪验光等获得散光初始光度并置入视孔。
·如增减达-0.50DC，则需要相应增减+0.25DS。
-0.25DC的改变对应的球镜改变是+0.125DS，因对视力影响小故可忽略。
.在使用交叉圆柱镜的时候，左手拇指与食指拿交叉柱镜，中指与无名指放在患者前额上一点作为支点。
这样再翻转交叉柱镜时位置准确，试镜效果好。
.在试交叉柱镜时，不需病人回答，医生只需根据病人分辨目力表的情况来确定散光度与轴的位置。
.遇散光较大的患者，应稍确定散光位置后再试散光度数，然后再确定一次散光位置，度数更准确。
3．使用要求.作为验光技术人员应做到使患者视力经过矫正后达到效果。
.熟练使用交叉圆柱镜，以免发生因技术不佳给患者造成不必要的弱视治疗。
.双眼视力矫正不到0.3的低视力，由于验光效果不好，不应划入此种患者而误划入低视力中，造成患者不必要的思想负担和经济负担。
所以作为验光人员，应掌握交叉圆柱镜的临床使用，力求患者视力矫正后达到最好视力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交叉圆柱镜的临床应用
在眼屈光检查中，若被检查存屈光不正且含有散光，则会给我们检查带来各种各样的麻烦，例如含有轻度散光的患者必须使用柱镜矫正，还是用等效球镜代替？矫正柱镜的轴位有误差怎么解决？如被检查者视细胞受到抑制状态或存在轻度弱视等造成的被检者主观判断
③任一类型的散光可以通过MPMVA或者红绿色法改造成正负等焦量的混合性散光。
规则散光眼中，无论复性近视散光、单纯近视散光、单纯远视散光、复性远视散光还是正负焦量不等的混合性散光都可以借助于MPMVA或者红绿色法改造成正负等焦量的混合性散光状态。
而这一正负等焦量的混合性散光状态常被称为等效球镜状态。
如：单纯性近视散光-1.00DC ×180，予-0.50DS等效球镜度后即获得人造的正负等焦量的混合性散光-0.50DC×
②当眼无散光或散光全矫后，交叉圆柱镜翻转前后产生的最小弥散圆大小相同(例2)。
④当中间轴与混散眼散光轴不重叠时，交叉圆柱镜翻转前后残余散光量不相同(例4)。
（3）矫正用的正负等焦量的混合性散光镜度可以通过球镜、柱镜组合获得
使用镜片箱中的正球镜、负球镜、正柱镜、负柱镜组合出的混合性散光镜片可以有三种组合形式：正球镜联合负柱镜；负球镜联合正柱镜；负柱镜联合正柱镜。
而使用综合验光仪上的镜片则只有正球镜联合负柱镜这一种组合形式，因为综合验光仪上只有负柱镜而没有正柱镜。
因此，在综合验光仪上提供混合性散光镜度时，是按照每增加-0.50DC同步增加
+0.25DS或者每减少-0.50DC同步减少+0.25DS来进行的。
（4）交叉圆柱镜检测散光的基本思路
首先把规则散光眼改造成正负等焦量的混散。
这一过程可以借助于MPMVA或红绿法。
其次使用正负等焦量的混散试镜片测试人造的混散眼。
这一过程借助交叉圆柱镜来实施。
最后使用正负等焦量的混散镜片矫正人造混散眼。
这一过程借助正球镜联合负柱镜等形式提供正负等焦量的混散镜片。
因此交叉圆柱镜检测散光实质是使用两个已知的正负等焦量的混合性散光镜度去测试一个未知的人造的正负等焦量的混合性散光。
2．方法
（1）准备
·斑点状视标，取自印刷视标或视标投影仪。
·交叉圆柱镜、负柱镜试片、球镜试片，取自手持式交叉圆柱镜、镜片箱或综合验光仪。
·单眼；0.8及以上视力；正负等焦量的混合性散光状态。
（2）使用综合验光仪上交叉圆柱镜检测散光的操作步骤（有初始散光）
①投放斑点状视标。
②转动交叉圆柱透镜的外环，使其翻转手轮轴向与柱镜试片的轴向重合。
③旋转翻转手轮翻转交叉圆柱镜，嘱被测者注意并比较翻转前、后（或称1、2 ）两面的清晰度。
④如诉交叉圆柱透镜两个面的清晰度一致，此时柱镜试片的轴向已与眼的散光轴向重合，转入⑥项操作；
⑤如诉某一面较清楚，则停留在清晰面，并将柱镜试片的轴向与交叉圆柱镜负轴（红点）的方向移动5°或者更大度数。
转入③项操作。
⑥转动交叉圆柱镜的外环，使其正柱镜或负柱镜的轴向与柱镜试片的轴向重合。
⑦旋转翻转手轮翻转交叉圆柱镜，嘱被测者注意并比较翻转前后（或称1、2 ）两面的清晰度。
⑧如诉交叉圆柱透镜两个面的清晰度一致，检测结束记录散光数据。
⑨如果觉得某一面较清楚，则将交叉圆柱镜停留在清晰面。
若清晰面为交叉圆柱镜负柱镜轴向（红点）与负柱镜试片的轴向θ重合，给予-0.25DC×θ；若清晰面为交叉圆柱镜正柱镜轴向（白点）与柱镜试片的轴向重合，去除-0.25DC×θ。
如增减达-0.50DC×θ，则需要相应增减+0.25DS。
⑩转入⑦项操作。
（3）注意事项
·借助于MPMVA或红绿视标检测等将规则散光眼改造成正负等焦量的混散。
·借助于散光表检测、检影验光、客观电脑验光仪验光等获得散光初始光度并置入视孔。
·如增减达-0.50DC，则需要相应增减+0.25DS。
-0.25DC的改变对应的球镜改变是
+0.125DS，因对视力影响小故可忽略。
.在使用交叉圆柱镜的时候，左手拇指与食指拿交叉柱镜，中指与无名指放在患者前额上一点作为支点。
这样再翻转交叉柱镜时位置准确，试镜效果好。
.在试交叉柱镜时，不需病人回答，医生只需根据病人分辨目力表的情况来确定散光度与轴的位置。
.遇散光较大的患者，应稍确定散光位置后再试散光度数，然后再确定一次散光位置，度数更准确。
3．使用要求
.作为验光技术人员应做到使患者视力经过矫正后达到效果。
.熟练使用交叉圆柱镜，以免发生因技术不佳给患者造成不必要的弱视治疗。
.双眼视力矫正不到0.3的低视力，由于验光效果不好，不应划入此种患者而误划入低视力中，造成患者不必要的思想负担和经济负担。
所以作为验光人员，应掌握交叉圆柱镜的临床使用，力求患者视力矫正后达到最好视力。
交叉圆柱镜是镜片箱内常备之品，一经掌握，操作简单、方便、灵敏，是正确校正散光轴向及调整柱镜度数的重要方法。
我们的使用体会是：1.良好的配合很重要。
2.校正散光度前应先确定轴位，因为不正确的轴位可以影响散光的度数，但不正确的散光度数对轴位的确定影响不大。
3.校正轴向时可选用±0.50D交叉柱镜。
翻转镜片后感觉一面清楚时将散光镜片的轴向向交叉柱镜相同符号的方向移动5。
，第一次也可移动10。
或15。
，再重合做反复测定，如此患者两面的对比感更强，更易配合。
4.校正度数时，所变球镜等于交叉柱镜的量，柱镜则为交叉柱镜的2倍。
在校正完后最好能逐渐加减球镜的量或进行红绿平衡。
5.检查前需将方法和目的告知患者，置镜后患者通常诉更模糊，嘱其比较视标的清晰度而不是比较能见视标的多少，尽量争取最短的检查时间，避免出现调节疲劳。
