网络综合布线的具体实施步骤
网络综合布线
网络综合布线网络综合布线随着计算机技术的不断发展，越来越多的企业和机构开始建设局域网，以提高工作效率和信息交流。
而网络综合布线就是实现局域网建设的基础。
本文将从什么是网络综合布线、网络综合布线的作用、网络综合布线的分类、网络综合布线的标准、网络综合布线的具体步骤、网络综合布线中的注意事项几个方面进行详细介绍。
一、什么是网络综合布线网络综合布线，是指为满足计算机设备的数据通信需要，将计算机所需要的各种网线、光缆或其他通信传输媒体连接起来。
网络综合布线是企业组建计算机网络的基础，是组建高效、健康、精密的计算机网络不可或缺的硬件设施之一。
二、网络综合布线的作用1、提高网络传输速率。
通过高质量的网络综合布线，可以实现更高的数据传输速度，提高网络使用效率。
2、提高网络使用的稳定性。
无论是有线网络还是无线网络，通过网络综合布线的规范化、合理化的设计，可以提高网络的稳定性和安全性，使网络设备能够长期平稳地运行。
3、降低网络维护成本。
网络综合布线的规范化设计可以避免一些因为网络结构不合理导致的网络故障和问题，从而节省了网络维护成本和维护时间。
4、提高网络的扩展性。
网络综合布线的弹性设计，使得企业的计算机网络能够随着业务的发展不断扩展和升级。
三、网络综合布线的分类1、按照线缆类型分类光纤布线：适用于传输距离较远，信号高速的长距离数据传输。
铜缆布线：适用于传输距离比较短，适用于传输频率低于100MHz的数据通讯。
无线网络：适用于广阔的区域和特殊环境如电磁环境差的地方。
2、按照作用范围分类水平布线：指建筑物内部各个楼层之间的局域网通信管道。
垂直布线：指连接不同建筑物的局域网通信管道。
3、按照应用区域分类信息接入子系统布线：指连接各个服务器、交换机等设备之间通信的网络。
信息传输子系统布线：指对于信息传输所需要连接的各个设备之间的网络。
四、网络综合布线的标准网络综合布线的标准包括行业标准、国家标准和国际标准三种。
1、行业标准这类标准由行业组织拟定，主要包括各种国家或地区的建筑规范、楼宇电缆布线规范等。
无线局域网综合布线
方案设计：根据需求和 现场勘查结果，制定综 合布线方案，包括拓扑 结构、网线选择、设备
布局等
物资采购：根据方案购 买所需的网线、设备、 工具等物资。确保质量
可靠、价格合理
施工安装：按照方案进 行网线布设、设备安装 等作业。确保施工规范、
质量优良
测试验收：在施工完成 后进行网络测试，确保 网络正常运行，满足用
这将为用户提供出色的网络体验，推动信息化建设 的发展
通过合理的规划设计和规范的实施步骤，我们可以 建立一个高效、稳定、安全的无线局域网系统
3
无线局域网综合布线的
规划
无线局域网综合布线的规划
在规划无线局域网综 合布线时，我们需要
考虑以下几个方面
无线局域网综合布线的规划
01
需求分析
明 确 网 络 需a求a，a 包 括 数 据 传 输 速 率 、 设
备数量、覆盖范围等。这有助于确定网 络拓扑结构和所需的设备数量
02
拓扑结构
常 见 的 无 线a局a域a 网 拓 扑 结 构 包 括 星 型 、
户需求
文档记录：对整个综合 布线过程进行详细记录， 包括方案设计、施工过 程、测试结果等。这些 记录将为日后的维护和
管理提供重要参考
维护和管理：对无线局 域网综合布线系统进行 定期维护和管理，确保 网络的稳定运行。这包 括检查网线状况、更新
软件、处理故障等
5
总结
总结
无线局域网综合布线是确保无线局域网稳定运行的 关键因素
03
性能，综合布线系统的重要性不可
忽视
2
什么是无线局域网综合
布线？
什么是无线局域网综合布线？
r
xxxxx
无线局域网综合布线是一种针对无线 局域网的网络基础设施，它涵盖了网 络拓扑结构、网线选择、网络设备布 局、电源和接地系统等多个方面
综合布线的实施步骤有哪些
综合布线的实施步骤有哪些1. 需求分析阶段•确定网络需求：了解用户对网络的具体需求，包括网络的规模、使用场景、数据传输速度等。
•网络拓扑设计：根据需求分析结果，设计出适合用户需求的网络拓扑结构，包括主干线路、分支线路、终端设备的布置等。
2. 材料选购阶段•选择合适的线缆材料：根据网络需求和拓扑设计，选择适用于不同部分的线缆材料，包括铜缆和光纤等。
•选购配件设备：根据网络需求，选购合适的配件设备，包括交换机、路由器、面板和插座等。
•确定供货渠道：选择可靠的供货渠道，确保采购的材料和设备的质量和性能。
3. 线路规划和布线设计阶段•确定线路走向：根据拓扑设计，在每个房间或机房内规划线路的走向，通常是选择最短路径和最佳路线。
•布线设计：根据线路走向，设计每个房间或机房内的布线方式，包括线缆的敷设路径、连接方式和插座位置等。
4. 线缆敷设和设备安装阶段•线缆敷设：按照设计的线路走向和布线方式，对线缆进行敷设，包括穿管、固定和标注等。
•设备安装：安装并连接各种设备，包括交换机、路由器、面板和插座等，确保设备正常工作。
5. 网络调试和测试阶段•网络连通性测试：测试网络的连通性，确保各个设备之间的连接正常。
•数据传输测试：测试网络的数据传输速度和稳定性，并对异常情况进行排查和处理。
•保证网络安全：设置相关的网络安全策略和权限，确保网络的安全性。
6. 系统验收和维护阶段•确认系统运行正常：确保综合布线系统满足用户需求，并进行验收。
•提供培训和支持：向用户提供操作培训，解答用户问题，并提供技术支持。
•定期维护检查：定期对综合布线系统进行检查和维护，确保系统的稳定性和可靠性。
•系统升级和扩展：根据用户需求和技术发展，对综合布线系统进行升级和扩展。
以上是综合布线的实施步骤，包括需求分析、材料选购、线路规划和布线设计、线缆敷设和设备安装、网络调试和测试以及系统验收和维护等多个阶段。
每个阶段都有自己的重要性，只有经过系统而规范的实施步骤，才能确保综合布线系统的正常运行和可靠性。
网络综合布线施工方案
网络综合布线施工方案1. 引言网络综合布线是现代信息化建设的基础，它涉及到数据传输的稳定性、安全性和效率，因此在施工过程中需要制定一个科学合理的方案。
本文将介绍网络综合布线施工方案的一般步骤和注意事项，以便于实施者能够顺利进行施工。
2. 施工步骤2.1 规划设计在网络综合布线施工之前，需要进行详细的规划和设计工作。
首先，确定布线的范围和需求，例如楼层覆盖范围、机房位置等。
其次，根据需求确定布线的类型，包括水平布线和垂直布线。
最后，进行综合设计，包括布线路径规划、设备选型等。
2.2 材料准备施工前需要准备好所需的材料和设备。
根据设计方案，确定所需的光纤、电缆、连接器、配线架、机柜等材料，并进行采购。
同时，需要检查这些材料的质量和规格是否符合要求。
2.3 现场准备在进行施工之前，需要对现场进行准备工作。
首先，清理施工现场，确保没有杂物和碍事的障碍物。
其次，确定好布线路径，标记出线槽和配线架的位置。
最后，组织好施工人员和工具设备，确保施工的顺利进行。
2.4 布线施工网络综合布线的施工包括光纤布线和电缆布线两部分。
2.4.1 光纤布线施工光纤布线施工主要包括光纤的剥皮、连接和固定等步骤。
具体步骤如下： - 根据布线路径，将光纤剥去保护层，并清理光纤末端。
- 将光纤连接器插入光纤末端，注意连接的牢固性。
- 使用光缆夹具将光纤和光缆固定在配线架上，确保固定稳定。
2.4.2 电缆布线施工电缆布线施工主要包括电缆敷设、连接和固定等步骤。
具体步骤如下： - 按照布线路径，将电缆敷设在地面或墙壁上，注意保持电缆的整齐和紧张度。
- 在需要连接的地方，将电缆剥去保护层，并清理电缆末端。
- 根据需要连接的设备，选择合适的连接器，插入电缆末端。
- 使用电缆托、电缆夹具等将电缆固定在配线架上，确保固定稳定。
2.5 测试和验收施工完成后，需要进行网络综合布线的测试和验收工作。
主要包括光纤和电缆的连接测试、网络连通性测试、速率测试等。

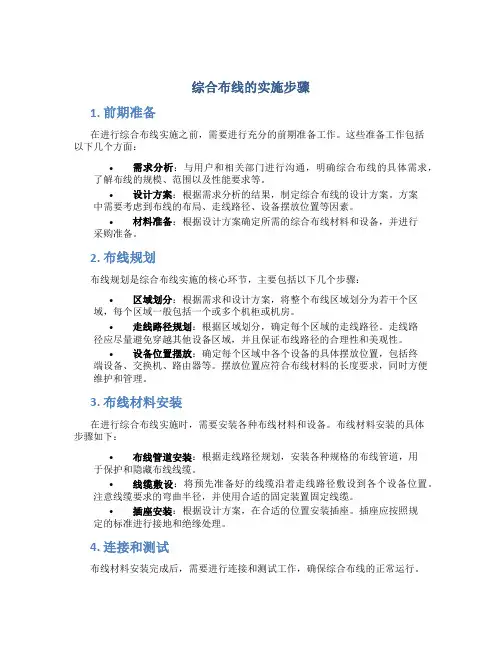

综合布线的实施步骤是什么
综合布线的实施步骤1. 前期准备在进行综合布线实施之前，需要进行充分的前期准备工作。
这些准备工作包括以下几个方面：•需求分析：与用户和相关部门进行沟通，明确综合布线的具体需求，了解布线的规模、范围以及性能要求等。
•设计方案：根据需求分析的结果，制定综合布线的设计方案。
方案中需要考虑到布线的布局、走线路径、设备摆放位置等因素。
•材料准备：根据设计方案确定所需的综合布线材料和设备，并进行采购准备。
2. 布线规划布线规划是综合布线实施的核心环节，主要包括以下几个步骤：•区域划分：根据需求和设计方案，将整个布线区域划分为若干个区域，每个区域一般包括一个或多个机柜或机房。
•走线路径规划：根据区域划分，确定每个区域的走线路径。
走线路径应尽量避免穿越其他设备区域，并且保证布线路径的合理性和美观性。
•设备位置摆放：确定每个区域中各个设备的具体摆放位置，包括终端设备、交换机、路由器等。
摆放位置应符合布线材料的长度要求，同时方便维护和管理。
3. 布线材料安装在进行综合布线实施时，需要安装各种布线材料和设备。
布线材料安装的具体步骤如下：•布线管道安装：根据走线路径规划，安装各种规格的布线管道，用于保护和隐藏布线线缆。
•线缆敷设：将预先准备好的线缆沿着走线路径敷设到各个设备位置。
注意线缆要求的弯曲半径，并使用合适的固定装置固定线缆。
•插座安装：根据设计方案，在合适的位置安装插座。
插座应按照规定的标准进行接地和绝缘处理。
4. 连接和测试布线材料安装完成后，需要进行连接和测试工作，确保综合布线的正常运行。
•设备连接：根据设计方案和布线规划，依次将设备之间的线缆进行连接。
注意检查每个连接头的牢固性和正确性。
•网络测试：使用专业的网络测试仪器进行综合布线的测试和调试，包括链路测试、信号完整性测试、带宽测试等。
•故障排查：在测试过程中，及时发现和解决可能存在的故障和问题。
5. 文档记录综合布线实施完成后，需要进行文档记录工作，包括以下几个方面：•布线图纸：整理和绘制综合布线的布线图纸，记录每个区域的布线路径、设备位置和线缆连接情况等。
网络综合布线的实施步骤流程图
网络综合布线的实施步骤流程图
1. 确定需求和目标
•对现有的网络布线进行评估和分析
•定义布线的需求和目标，例如增加带宽、提升网络性能等
2. 制定网络布线计划
•根据需求和目标制定详细的网络布线计划
•确定布线的范围、时间和资源预算
3. 进行现场勘测和测量
•对需要进行网络布线的区域进行现场勘测
•测量墙壁、地板和天花板的尺寸和材质，以及现有网络设备的位置和布局
4. 设计网络布线方案
•根据现场勘测和测量结果，设计详细的网络布线方案
•考虑布线路径、线缆类型、接线架和电缆槽等细节
5. 采购和准备材料
•根据网络布线方案，采购所需的线缆、接头、接线架和其他材料
•对材料进行准备，如切割线缆、安装接头等
6. 进行网络布线
•根据网络布线方案，在现场进行网络布线
•连接线缆、安装接头并固定线缆到墙壁、地板或天花板上
7. 进行布线测试和调试
•在完成网络布线后，进行布线测试和调试
•使用网络测试仪器验证布线的连接性、传输速度和信号质量等
8. 网络布线的完善和维护
•在布线测试和调试完成后，对布线进行完善和维护
•根据测试结果修复或调整布线，确保网络的稳定和可靠性
9. 编写文档和培训用户
•在布线完成后，编写网络布线的相关文档
•培训用户如何使用新布线的网络设备和系统
10. 定期维护和更新网络布线
•对网络布线进行定期的维护和更新
•检查线缆的连接、固定和标识等，确保网络的正常运行
以上是进行网络综合布线的实施步骤流程图，通过以上步骤，可以进行有条理、规范和高效的网络布线实施。
综合布线施工工艺
综合布线施工工艺1. 什么是综合布线综合布线是指将建筑物中的电话、计算机网络和其他数据传输系统的布线组装起来，形成一个可以方便地增加、改建和维护各种通信设备的网状结构。
综合布线系统能够满足多种通信设备直接互连、同步操作和互启动的需要。
2. 综合布线施工工艺综合布线施工工艺包括三个部分：预先规划、施工和测试。
2.1 预先规划预先规划是综合布线施工的重要步骤。
它包括下面的主要内容：2.1.1 根据实际需求设计网络拓扑根据所需的实际情况来设计网络拓扑，包括将设备中的传输媒介（如电缆和光纤）在建筑物内进行端口连接的拓扑结构，从而实现可扩展性、高可用性和容错性。
2.1.2 选择传输媒介在综合布线施工中，选用何种传输媒介至关重要。
现在传输媒介有很多种，如UTP、STP、光纤等。
需要按照实际应用需求选择。
2.1.3 选择配线架综合布线明确规定了采用19寸尺寸配线架的方式，配线架的前置网络接口(NA) 与通信主干线或堆叠线路直接相连，由此可节省连接端口，快速连接机柜内的各种末梢设备。
2.2 施工综合布线施工是整个过程中最为关键的环节。
它包括下面的主要内容：2.2.1 预留穿线孔在建筑物修建前，施工人员通过深入了解，确定传输媒介经过的位置，确定所需的传输媒介数量和长度，以便钻孔以供穿线。
2.2.2 安装电缆和光纤有了穿线孔，施工人员可顺利安装传输媒介，其中槽式电缆成为目前最常用的集线器连通计算机的网络线缆。
在安装电缆时需要注意引入安全，需要加装保护盒以防火灾等事故。
2.2.3 安装插座和配线架每一个站点的末端都配备有插座，根据需要用配线架分开组织好。
2.2.4 按照标准化方法完成连接一旦安装了电缆和光纤，还需要对所有传输媒介进行连接。
这样一来，传输媒介才能连接起来，在网络中也才能得以通信。
在对传输媒介进行连接时，需要坚持标准化方法，确保连接紧密牢固。
2.3 测试测试是综合布线施工的最后一步。
它的任务是确保整个网络运行正常，包括：2.3.1 全面测试从根据需求设计网络拓扑耸立起来资料质量否定到几乎所有实现的传输媒介的质量控制都迫在眉睫。
综合布线设计的一般步骤
综合布线设计的一般步骤
综合布线设计的一般步骤包括：
1.需求分析：与客户沟通，了解他们的需求和要求，包括网络设备、电缆走向、机房布局等。
2.确定布线架构：根据需求分析的结果，确定综合布线的整体架构，包括网络拓扑、布线区域、机房位置等。
3.选择设备和材料：根据需求和架构，选择合适的网络设备和综合布线材料，如交换机、路由器、光纤、电缆等。
4.设计传输媒介：确定使用的传输媒介，如铜缆、光纤等，并进行相应的机房布局和走线计划。
5.绘制布线图和标记：在布线设计软件上绘制布线图，并标明每根电缆的编号、走向和连接设备等信息。
6.设计接线架：确定接线架的位置和布线方式，确保接线架的可靠性和易维护性。
7.进行线缆管理：设计线缆的走线和保护方法，确保线缆的安全和管理便利。
8.进行网络测试：对布线完成后的网络进行测试，检测信号强度、速率和连通性等。
9.编写报告：对布线设计过程和结果进行文档化，包括设计原理、材料清单和测试报告等。
以上是综合布线设计的一般步骤，具体步骤和顺序可能会因项目而异。
在设计过程中，需要考虑各种因素，如网络性能要求、成本预算、安全要求和未来扩展等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅就综合布线项目的系统集成而言，主要划分为设计、施工、测试验收3个主要阶段，“方案论证”前为设计阶段，中间为施工阶段，“指标测试”之后为测试验收阶段。
图中带有阴影的部分由网络集成商和工程监理承担，但也与网络布线息息相关。
1、勘察现场
主要任务是与客户协商网络需求，现场勘察建筑，根据用户提出的信息点位置和数量要求，参考建筑平面图、装修平面图等资料，结合网络设计方案对布线施工现场进行勘察，初步预定信息点数目与位置，进行主干路由和机柜的初步定位。
勘察对象包括：建筑结构、机房（设备间）和配线管理间的位置、走线路由、电磁环境、布线设施外观以及对建筑物的破坏（如打过墙眼，等。
还要考虑在利用现有空间的同时避开强电及其他线路，做出综合布线调研报吉。
2、规划设计
工程的规则设计将对布线全过程产生决定性的影响，因此，应根据调研结果对费用预算、应用需求、施工进度等进行多方面综合考虑，并着手做出详细的设计方案。
在综合布线系统专业标准和法规的指导下，充分考虑网络设计方案对布线系统的要求，
对布线系统总体进行可行性分析，如空间距离、带宽、信息点密度等指标分析，并对各个子系统进行详细设计。
如果楼群正在筹建中，应当及时提出综合布线方案，根据整体布局、走线路由情况对建筑设计提出特定的要求，如楼与楼之间的主干通道连接、楼层之间通道的走线规格、管道预埋等，以便后面的施工顺利进行。
如果布线系统设计方案存在重大缺陷，一旦施工完成，将造成无法挽回的损失。
因此，应当由用户、网络方案设计人员、布线工程人员共同参与方案的评审。
如果发现可能存在的问题，必须在方案修改后再进行评审，直到形成最终方案。
3、施工方案
根据布线系统设计方案确定详细施工细节（如布线路由、打过墙眼等），综合考虑设计实施中的管理和操作，指定工程负责人和工程监理人员，规划各料、各工以及内外协调施工组织和管理等内容。
施工方案中需要考虑用户方的配合程度，对于布线方案对路面和建筑物可能造成的破坏程度最好让用户知晓并获得对方管理部门的批准。
施工方案需要与用户方协商，且得到用户方的认可签字，并指定协调负责人予以配合。
4、经费概算
经费概算主要是根据建筑平面图等资料来结算线材的用量，计算布线材料费用、布线工具费用、人工费用和工期等。
5、现场施工
综合布线系统的实现阶段，主要包括土建施工：协调施工队与业主进行职责商谈，提出布线许可，主要是钻孔、走线、信息插座定位、机柜定位、制作布线标记系统等内容。
技术安装：主要是机柜内部安装，打信息模块、打配线架。
机柜内部要布置得整齐合理，分块鲜明，标识清楚，便于今后维护。
不同品牌的产品可能有不同的打线专用设备。
施工现场指挥人员要有较高素质，应充分理解布线设计方案，并掌握相应的技术规范，必要时才能做出正确的临场判断。
当装潢与布线同时开展是，布线应争取主动，早进场调查，把能做的事先做，如挖沟、打钻、敷设管道等，有计划的施工。
一时无法解决的问题，设计人员必须尽快修改设计方案，早日拿出解决办法。
永恒网
6、测试验收
根据相应的布线系统标准规范对布线系统进行各项技术指
标的现场认证测试。
信息点测试：一般采用12点测试仪，单人可以进行，效率较高，主要测试通断情况，深层测试通常可用FLUKEDSP-叫00O或DTX线缆测试仪，根据TSB一67标准，对接线图（WireM印）、长度（Len拙）、衰减量（AMenu啪on）、近端串音（NEXT）、传播延迟（PropagationDelay）等多方面数据进行测试，并可联机打印测试报告。
负载试验：即加载网络设备后进行部分网络连通性能抽测。
最后是竣工验收审核以及技术文档的移交。
7、文档管理
工程验收完后，必须提供给客户验收报告单，内容包括材料实际用量表、测试报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频主干路由图等，为日后的维护提供数据依据。
8、布线维护
当综合布线系统的通信线路和连接硬件出现故障时，应当快速作出响应，提供现场维护，排除故障点，并根据客户需要对现
有布线系统进行扩充和修改。
