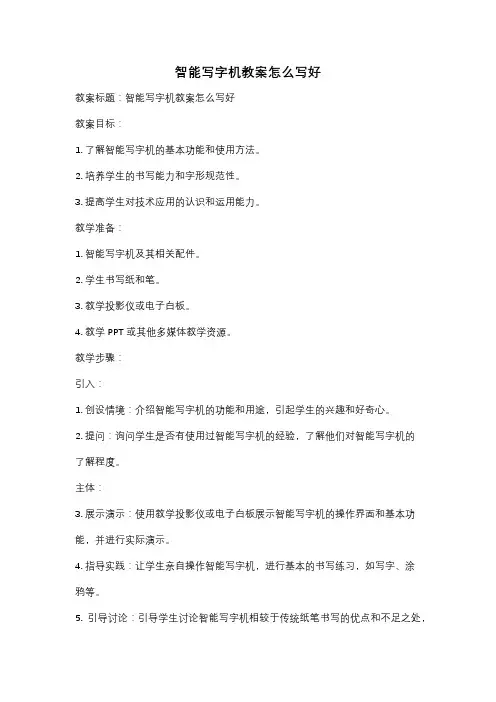

智能写字机教案怎么写好
智能写字机教案怎么写好教案标题：智能写字机教案怎么写好教案目标：1. 了解智能写字机的基本功能和使用方法。
2. 培养学生的书写能力和字形规范性。
3. 提高学生对技术应用的认识和运用能力。
教学准备：1. 智能写字机及其相关配件。
2. 学生书写纸和笔。
3. 教学投影仪或电子白板。
4. 教学PPT或其他多媒体教学资源。
教学步骤：引入：1. 创设情境：介绍智能写字机的功能和用途，引起学生的兴趣和好奇心。
2. 提问：询问学生是否有使用过智能写字机的经验，了解他们对智能写字机的了解程度。
主体：3. 展示演示：使用教学投影仪或电子白板展示智能写字机的操作界面和基本功能，并进行实际演示。
4. 指导实践：让学生亲自操作智能写字机，进行基本的书写练习，如写字、涂鸦等。
5. 引导讨论：引导学生讨论智能写字机相较于传统纸笔书写的优点和不足之处，并鼓励他们提出自己的观点和建议。
6. 练习巩固：设计一些练习题，让学生在智能写字机上进行书写，如书写字母、汉字、单词等。
总结：7. 总结归纳：总结智能写字机的基本功能和使用方法，并强调学生在书写中的字形规范性和书写速度的提高。
8. 反思提升：鼓励学生反思自己在使用智能写字机过程中的体验和感受，并提出改进的建议。
扩展活动：9. 创新应用：鼓励学生思考智能写字机在其他领域的应用，如绘画、设计等，并鼓励他们进行实践尝试。
10. 技术比较：引导学生与传统纸笔书写进行比较，讨论智能写字机在书写效果、便捷性等方面的优势和劣势。
评估方法：1. 观察学生在实际操作中的表现，包括书写姿势、字形规范性和书写速度等。
2. 收集学生对智能写字机的反馈意见和建议。
3. 给予学生书写作业，评估其在书写质量和效率方面的提升程度。
教学延伸：1. 鼓励学生在日常学习中积极使用智能写字机进行书写，提高书写效率和准确性。
2. 推荐学生使用其他相关的教育科技产品，如智能笔记本、电子阅读器等，拓宽学习方式和渠道。
注意事项：1. 在教学过程中，要确保学生的操作安全和正确性，避免不必要的损坏和误操作。
智能仪器有课程设计
智能仪器有课程设计一、教学目标本课程的学习目标包括以下三个方面：1.知识目标：学生需要掌握智能仪器的基本原理、主要组成部分及其功能，了解智能仪器在现代工业和日常生活中的应用，并能够分析简单的智能仪器故障。
2.技能目标：学生能够运用所学知识对智能仪器进行基本的操作和维护，具备使用智能仪器进行数据采集和分析的能力，并能够根据实际需求对智能仪器进行适当的改造。
3.情感态度价值观目标：学生应该认识到智能仪器在现代社会中的重要性，理解科技对人类生活的影响，培养对科技创新的积极态度，同时增强安全意识和责任意识，确保在使用智能仪器过程中的安全。
在制定这些目标时，我们充分考虑了课程性质、学生特点和教学要求，力求使目标具体、可衡量，以便学生和教师能够清晰地了解课程的预期成果。
二、教学内容本课程的教学内容主要包括以下几个部分：1.智能仪器的基本原理：介绍智能仪器的工作原理、传感器技术、信号处理技术等。
2.智能仪器的组成部分：讲解智能仪器的主要组成部分，如传感器、执行器、控制器等，并阐述各部分的作用和相互关系。
3.智能仪器的功能与应用：介绍智能仪器在工业生产、医疗保健、日常生活等方面的应用案例。
4.智能仪器的操作与维护：教授智能仪器的操作方法、维护技巧和安全注意事项。
5.智能仪器的故障分析与维修：学习如何分析智能仪器的故障原因，并掌握基本的维修方法。
在教学内容时，我们确保了内容的科学性和系统性，制定了详细的教学大纲，以便于教学的安排和进度的控制。
三、教学方法为了提高教学效果，我们将采用多种教学方法，包括：1.讲授法：教师通过讲解智能仪器的基本原理、功能和应用，使学生掌握相关知识。
2.讨论法：学生就智能仪器的操作、维护和故障分析等问题进行讨论，提高学生的思考和解决问题的能力。
3.案例分析法：通过分析具体的智能仪器应用案例，使学生更好地理解智能仪器的实际应用。
4.实验法：安排实验室实践环节，让学生亲自动手操作智能仪器，提高学生的实践能力。
初中智能辅导设备教案模板
课时：2课时教学目标：1. 让学生了解智能辅导设备的基本功能和使用方法。
2. 培养学生运用智能辅导设备进行自主学习的能力。
3. 培养学生合理利用科技手段提高学习效率的习惯。
教学重点：1. 智能辅导设备的基本功能。
2. 智能辅导设备的使用方法。
教学难点：1. 智能辅导设备与其他学习工具的结合应用。
2. 学生在自主学习过程中如何合理利用智能辅导设备。
教学过程：第一课时一、导入新课1. 教师简要介绍智能辅导设备的概念及其在我国教育领域的应用现状。
2. 提问：同学们，你们对智能辅导设备有哪些了解？二、新课讲授1. 智能辅导设备的基本功能（1）讲解智能辅导设备的主要功能，如在线学习、作业辅导、模拟考试等。
（2）展示智能辅导设备的操作界面，让学生初步了解其使用方法。
2. 智能辅导设备的使用方法（1）讲解智能辅导设备的操作步骤，如下载、安装、注册、登录等。
（2）演示智能辅导设备的使用方法，让学生跟随操作。
三、课堂练习1. 学生分组，每组一台智能辅导设备。
2. 教师布置任务，要求学生利用智能辅导设备完成指定学习任务。
3. 学生在规定时间内完成练习，教师巡视指导。
四、课堂小结1. 教师总结本节课所学内容，强调智能辅导设备的使用方法。
2. 学生分享自己在课堂练习中的心得体会。
第二课时一、复习导入1. 教师提问：同学们，上一节课我们学习了智能辅导设备的使用方法，今天我们来复习一下。
2. 学生回顾上一节课所学内容，教师补充讲解。
二、拓展应用1. 智能辅导设备与其他学习工具的结合应用（1）讲解如何将智能辅导设备与教材、教辅资料、网络资源等结合使用。
（2）展示相关案例，让学生了解如何利用智能辅导设备提高学习效率。
2. 学生分组，每组选择一种学习工具，结合智能辅导设备进行应用。
3. 学生在规定时间内完成应用任务，教师巡视指导。
三、课堂展示1. 学生展示自己小组的应用成果，分享心得体会。
2. 教师点评，给予鼓励和指导。
四、课堂小结1. 教师总结本节课所学内容，强调智能辅导设备与其他学习工具的结合应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能仪器大作业课程名称：数据采集与智能仪器姓名：学号：班级：《数据采集与智能仪器》课程考核（大作业）武汉理工大学信息学院参考书赵茂泰《智能仪器原理及应用》（第三版）电子工业出版社程德福《智能仪器》（第二版）机械工业出版社第1章概述本章要求掌握的内容：智能仪器分类、基本结构及特点、智能仪器设计的要点考试题（10分）1 智能仪器设计时采用CPLD/FPGA有哪些优点？第2章数据采集技术本章要求掌握的内容：数据采集系统的组成结构、模拟信号调理、A/D转换技术、高速数据采集与传输、D/A转换技术、数据采集系统设计考试题（30分）1 设计一个MCS-51单片机控制的程控增益放大器的接口电路。
已知输入信号小于10mv,要求当输入信号小于1mv时，增益为1000，而输入信号每增加1mv 时，其增益自动减少一倍，直到100mv为止。
（15分）评分标准：正确设计硬件电路图（5分）；正确编写控制程序（5分）；完成仿真调试，实现基本功能（5分）；2 运用双口RAM或FIFO存储器对教材中图2-22所示的高速数据采集系统进行改造，画出采集系统电路原理图，简述其工作过程。
（15分）评分标准：正确设计硬件电路图（10分）；正确描述工作过程（5分）；第3章人机接口本章要求掌握的内容：键盘；LED、LCD、触摸屏考试题（30分）1 设计8031单片机与液晶显示模块LCM-512-01A的接口电路，画出接口电路图并编写上下滚动显示XXGCXY(6个大写英文字母)的控制程序（包含程序流程图）。
评分标准：正确设计硬件电路图（10分）；正确画出程序流程图（5分）；正确编写控制程序（5分）；完成仿真调试（10分）第4章数据通信本章要求掌握的内容：RS232C、RS485串行总线，USB通用串行总线，PTR2000无线数据传输考试题（30分）1 设计PC机与MCS-51单片机的RS232C数据通信接口电路（单片机端含8位LED显示），编写从PC机键盘输入数字，在单片机的6位LED上左右滚动显示的通信与显示程序。
评分标准：正确设计硬件电路图（5分）；正确画出程序流程图（5分）；正确编写单片机通信程序（5分）；在开发系统上运行，实现基本功能（10分）；制作实物,实现基本功能，效果良好（5分）。
第1章概述考试题（10分）1 智能仪器设计时采用CPLD/FPGA有哪些优点？答：FPGA/CPLD芯片都是特殊的ASIC芯片，他们除了ASIC的特点之外，还有以下优点：（1）随着VLSI工艺的不断提高，FPGA/CPLD的规模也越来越大，所能实现的功能越来越强可以实现系统集成；（2）FPGA/CPLD的资金投入小，研制开发费用低；（3）FPGA/CPLD可反复的编程、擦除、使用或者在外围电路不动的情况下用不同的EPROM就可实现不同的功能；（4）FPGA/CPLD芯片电路的实际周期短；（5）FPGA/CPLD软件易学易用，可以使设计人员更能集中精力进行电路设计。
FPGA/CPLD适合于正向设计，对知识产权保护有利。
第2章数据采集技术考试题（30分）1、设计一个MCS-51单片机控制的程控增益放大器的接口电路。
已知输入信号小于10mv,要求当输入信号小于1mv时，增益为1000，而输入信号每增加1mv时，其增益自动减少一倍，直到100mv为止。
（15分）评分标准：正确设计硬件电路图（5分）；正确编写控制程序（5分）；完成仿真调试，实现基本功能（5分）；1．设计原理及简介程控放大器利用选通开关，控制放大器的反馈电阻阻值，实现改变放大倍数的原理工作。
这里采用两片8选1模拟开关器件CD4051作为放大器反馈电阻选择开关，通过两两电阻并联得到32种放大倍数。
下面有程序将电阻组合一一列出并与芯片引脚相对应然后是单片机P0口控制液晶显示器的输出采用TLC549作为A/D转换芯片，在仿真图左上方。
这里通过A/D转换将模拟输入量转换成数字量串行输出，通过P2.5输入。
2．硬件电路图3．程序框图4．程序#include "reg51.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned intsbit cs = P3 ^ 5;sbit intr = P3 ^ 4;sbit wr = P3 ^ 6;sbit rd = P3 ^ 7;sbit a1 = P1 ^ 0;sbit a2 = P1 ^ 1;sbit a3 = P1 ^ 2;sbit a4 = P1 ^ 3;sbit a5 = P1 ^ 4;sbit a6 = P1 ^ 5;uchar d[4];/******************************* **********延时******************************** *********/void delayms(uchar n){uchar i, j;for (i = 0; i < n; i++)for (j = 0; j < 110; j++); }/******************************* **********AD转换******************************** *********/uchar adctrans(){cs = 0;wr = 1;_nop_();wr = 0;_nop_(); wr = 1;delayms(1);// 读取转换后的值P2 = 0xff;rd = 1;_nop_();rd = 0;_nop_();d[0] = P2;_nop_();rd = 1;_nop_();wr = 1;_nop_();wr = 0;_nop_();wr = 1;delayms(1);// 读取转换后的值P2 = 0xff;rd = 1;_nop_();rd = 0;_nop_();d[1] = P2;rd = 1;wr = 1;_nop_();wr = 0;_nop_();wr = 1;delayms(1);// 读取转换后的值P2 = 0xff;rd = 1;_nop_();rd = 0;_nop_();d[2] = P2;rd = 1;while (1){if (d[0]<d[1] &&d[1]>d[2])return d[1];d[0] = d[1];d[1] = d[2];wr = 1;_nop_();wr = 0;_nop_();wr = 1;delayms(1);// 读取转换后的值P2 = 0xff;rd = 1;_nop_();rd = 0;_nop_();d[2] = P2;rd = 1;}}/******************************* **********主函数******************************** *********/void main(){uchar a;a4 = 0;a5 = 0;a6 = 0;a = adctrans();while (1){wr = 1;_nop_();wr = 0;_nop_();wr = 1; delayms(1);// 读取转换后的值P2 = 0xff;rd = 1;_nop_();rd = 0;_nop_();d[3] = P2;_nop_();rd = 1;if (d[3]>a)a = d[3];if (a <= 25){a1 = 0;a2 = 0;a3 = 0;}else if (a <= 51) {a1 = 1;a2 = 0;a3 = 0;}else if (a <= 76) {a1 = 0;a2 = 1;a3 = 0;}else if (a <= 102) {a1 = 1;a2 = 1;a3 = 0;}else if (a <= 127) {a1 = 0;a2 = 0;a3 = 1;}else if (a <= 153) {a1 = 1;a2 = 0;a3 = 1;}else if (a <= 178) {a1 = 1;a2 = 0;a3 = 1;a4 = 1;}else if (a <= 204) {a1 = 1;a2 = 0;a3 = 1;a4 = 0;a5 = 1;}else if (a <= 229){a1 = 1;a2 = 0;a3 = 1;a4 = 1;a5 = 1;}else if (a <= 255){a1 = 1;a2 = 0;a3 = 1;a4 = 0;a5 = 0;a6 = 1;}}}5．仿真结果图1波形显示情况2、运用双口RAM或FIFO存储器对教材中图2-22所示的高速数据采集系统进行改造，画出采集系统电路原理图，简述其工作过程。
（15分）评分标准：正确设计硬件电路图（10分）；正确描述工作过程（5分）1．硬件电路图2．工作过程IDT7206是IDT公司容量为16K×9的且引脚功能完全兼容的串行FIFO双端口RAM单向的FIFO双端口存储器。
因为是一个FIFO(先入先出)存储器,所以没有绝对地址的概念,只有读指针和写指针的相对位置。
当相对位置为0时,表明存储器空;为所用的存储器的容量时,表明存储器已满。
AD7677为ADI 公司研制的16位、1MSPS的高速A/ D转换器。
采集系统的原理图如上图所示。
用一片AD7677和两片IDT7206构成了一个16位的、最高采样频率可达1MHz、每组最大采样点数为16K的数据采集系统。
若要增加采集样本长度,只需要换IDT7206即可,其硬件的连接方式基本不变。
在此系统中单片机的作用只是控制何时采样,以及采样完成后对采样数据的处理,在采样过程中,单片机无须任何干预。
至于一次采集多少次,可以由硬件决定,也可以有软件控制。
在中断中,单片机首先关闭采样脉冲信号(使P1. 1输出为0) ,然后把每一点数据分两次分别从IDT7206(存低位)和IDT7206(存高位)读出,进行处理。
每组数据的数量应该由程序计数判断,当然也可以利用IDT7206的EF标志进行查询判断。
在进行第二组数据的采集前,最好将IDT7206先复位,通过在IDT7206的RS引脚输入一个低脉冲,即在8031的P1. 0引脚输出一个低脉冲。
这样可以更充分地保证FIFORAM 的读、写指针的稳定。
第3章人机接口考试题（30分）1 设计8031单片机与液晶显示模块LCM-512-01A的接口电路，画出接口电路图并编写上下滚动显示XXGCXY(6个大写英文字母)的控制程序（包含程序流程图）。
