工程图学试卷及答案

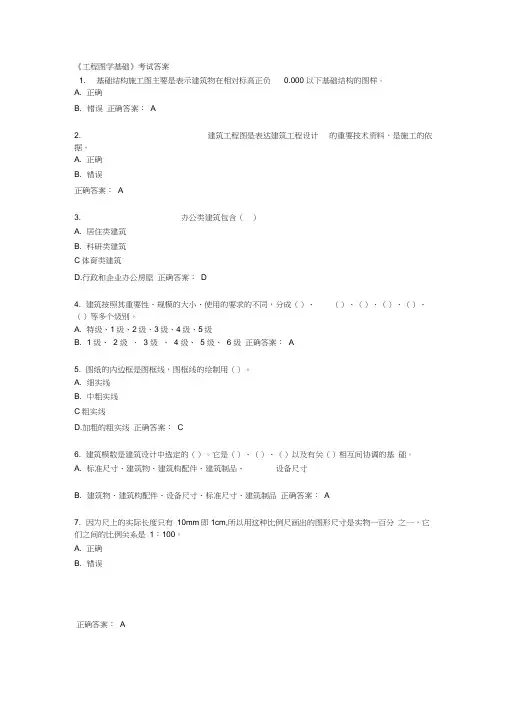

电中《工程图学基础》考试答案(w)
《工程图学基础》考试答案1. 基础结构施工图主要是表示建筑物在相对标高正负0.000 以下基础结构的图样。
A. 正确B. 错误正确答案：A2. 建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。
A. 正确B. 错误正确答案：A3. 办公类建筑包含（）A. 居住类建筑B. 科研类建筑C体育类建筑D.行政和企业办公房屋正确答案：D4. 建筑按照其重要性、规模的大小、使用的要求的不同，分成（）、（）、（）、（）、（）、（）等多个级别。
A. 特级、1级、2级、3级、4级、5级B. 1 级、2 级、3 级、4 级、5 级、6 级正确答案：A5. 图纸的内边框是图框线，图框线的绘制用（）。
A. 细实线B. 中粗实线C粗实线D.加粗的粗实线正确答案：C6. 建筑模数是建筑设计中选定的（）。
它是（）、（）、（）以及有关（）相互间协调的基础。
A. 标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B. 建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确答案：A7. 因为尺上的实际长度只有10mm即1cm,所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。
A. 正确B. 错误正确答案：A8•在正投影图的展开图中，A点的水平投影a和正a'的连线必定（）于相应的投影轴。
A•平行B倾斜C垂直D投影正确答案：C9. 一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。
A•等于B.不等于C小于D•大于正确答案：A10. 投影线互相平行的投影方法称为（）。
A.中心投影法B•平行投影法C正投影法D.斜投影法正确答案：B11. 轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。
A. 正等测B. 正二测C水平斜二测D.正面斜二测正确答案：A12. 若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。
A.移出断面图B剖面图C全剖图D.断面图正确答案：B13. 在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。
工程制图—考试题库及答案——2022年整理
两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案：C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案：D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案：D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案：C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案：A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案：B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案：D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案：C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案：A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案：C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案：B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案：A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案：A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案：A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案：D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案：D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案：D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案：B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案：A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案：C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案：D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案：C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案：C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案：D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案：B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案：A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案：D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案：C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案：A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案：C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案：B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案：A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案：D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案：D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案：D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案：B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案：D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案：D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案：B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案：A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B）正确回答错误!正确答案：C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案：D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案：C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案：C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案：D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案：C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案：B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案：D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案：D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案：C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案：A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案：D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案：D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案：A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案：A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案：D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案：D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案：C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案：D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案：B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案：D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案：D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案：B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案：A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案：D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案：A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案：A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案：A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案：B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案：D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案：B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案：B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案：CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案：A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案：B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案：A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案：C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案：B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案：A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案：D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案：C平面正方形垂直于V面，其收藏。

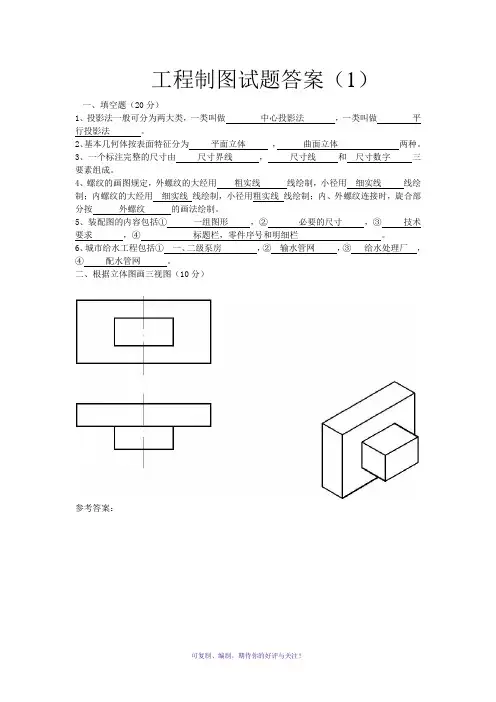

工程制图试题及答案(超好)
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为 1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为 16 mm，旋向为右（左、右）；导程为1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工图复习试卷及参考答案全五套
工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题:根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
8.补画视图中漏画的图线。
9.补画视图中漏画的图线。
10.补画主视图中的漏线。
11.补画视图中漏画的图线。
12.补画俯、左视图中漏画的图线。
13.补画左视图中漏画的图线。
三、补视图:1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
7.补画俯视图。
8.画全俯视图，作出左视图。
9.补画俯视图。
四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。
2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。
2(将主视图改画成半剖视图，并将左视图画成全剖视图。
(将主视图画成半剖视图，并画出全剖的左视图。
34.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
参考答案一、选择题:1.找出符合箭头方向的正确投影。
工程图学试卷库(I)答案
《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页 共 5 页《工程图学（A/B ）》I 试卷答案一、作半个圆锥的水平投影，并作出圆锥面上的素线SA 、圆弧AB 和曲线BC 的水平投影和侧面投影。
（7分）评分标准：水平投影1分,每线1分.二、选择（10分）评分标准：每题5分1、已知立体的主视图和左视图，它的俯视图是（ A ）《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页共 5 页2、下列重合断面中，哪个是正确的？ （ D ）三、补全球体被截切后的投影。
（10分）评分标准：每线5分。
《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页 共 5页四、由两视图补画第三视图。
（15分）评分标准：每结构3分。
五、由两视图补画第三视图。
（15分）评分标准：每结构3分。
《 工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页共 5 页六、已知主视图和俯视图，将左视图画成半剖视图。
（15分）评分标准：每结构3分。
七、标注尺寸(尺寸直接量取，取整数)。
（12分）评分标准：每个1分。
八、读零件图，回答问题。
（16分）评分标准：每空1分，第4题各5分。
1、该零件图的名称是主动轴，材料是 45 。
2、除主视图外，该零件图中还有一个局部放大图。
3、轴上键槽深为3mm，将它正确标注在移出断面图上，键槽长为 16 mm，宽为 5 mm。
4、补画A-A(键槽深3mm)，B-B移出断面图。
《工程图学（A/B）》课程试卷参考答案及评分标准第 1 页共 5 页。
工程图学基础习题
6-3 剖视图。
3.已知主、俯视图，选择正确旳作剖视旳左视图。 (4)
√
返回
6-3 剖视图。
4. 根据俯视图，选择正确旳作局部剖旳主视图。
答案 动画 立体 返回
6-3 剖视图。
4. 根据俯视图，选择正确旳作局部剖旳主视图。
√
√
√
√
√
返回
6-3 剖视图。
5.将主视图改画为全剖视图。
答案 动画 立体 返回
6-3 剖视图。
14.画出B-B全剖视图（用一组相交旳剖切平面剖切）。
通孔
返回
6-3 剖视图。
15.根据已知主、俯视图，画出用两个相交剖切平面剖切得到旳A-A全剖主视图。
答案 动画 立体 返回
6-3 剖视图。
15.根据已知主、俯视图，画出用两个相交剖切平面剖切得到旳A-A全剖主视图。
4. 画出A-A移出断面图。
返回
6-5 体现措施旳应用（仪器图）。
1. 用A3图纸将下面两物体旳主视图改画为半剖视图，小孔取局部剖，并补画全剖旳 2. 左视图。 （1）
答案 动画 立体 返回
6-5 体现措施旳应用（仪器图）。
1. 用A3图纸将下面两物体旳主视图改画为半剖视图，小孔取局部剖，并补画全剖旳 2. 左视图。 （1）
答案 动画 立体 返回
6-3 剖视图。
5.将主视图改画为全剖视图。
返回
6-3 剖视图。
6. 作出全剖旳左视图。
答案 动画 立体 返回
6-3 剖视图。
6. 作出全剖旳左视图。
返回
6-3 剖视图。
返回
6-3 剖视图。
7. 作出全剖旳主视图。
答案 动画 立体 返回
《工程图学》期末考试试题及答案
《工程图学》课程期终考试试卷 P1课程号： 081C0130 ,开课学院：机械工程学系考试试卷：√A卷、B卷（请在选定项上打√ )考试形式：√闭、开卷（请在选定项上打√ ),允许带绘图仪器入场考试日期： 20 年 1 月 18 日，考试时间： 120 分钟诚信考试沉着应考杜绝违纪考生姓名：学号：所属院系题序二三四五六总分得分评卷人一．左图螺柱连接装配图中存在错误，试在右图指定位置完成螺柱连接装配图。
（10分）并回答下列问题：（3分）（1）装配图中所用垫圈为弹簧垫圈，使用该类垫圈的作用是防松（防止螺母脱落）。
（2）装配图中五个零件的装配顺序是：零件1→螺柱→零件2→垫圈→螺母。
《工程图学》课程期终考试试卷 P2考生姓名：学号：所属院系二．已知主视图和俯视图，作出左视图（包括虚线）。
（13分）三．已知主视图和左视图，作出全剖的俯视图。
（14分）》课程期终考试试卷 P3学号：所属院系四．标注下图形体尺寸，尺寸数值从图中量取并取整。
（20分）五．已知俯视图，补全半剖主视图和全剖左视图所缺的线和剖面符号。
（虚线不画）（18分）P4 所属院系A六．读壳体零件图。
（1）在图中指定位置作出A向视图（即主视图的外形图，虚线不画）。
（14分）（2）用“▼”符号在图中标出长、宽、高三个方向的主要尺寸基准。
（2分）（3）完成填空题。
（6分）1）ø36圆柱孔的定位尺寸为78 和28 ，该孔是 (是/不是)通孔。
2）中心距尺寸128±0.05，最大可加工成128.05，最小可加工成127.95，公差值是0.10。
3）零件右端面和ø80外圆柱面的表面粗糙度代号分别为和，图中最光洁的表面粗糙度代号为。
4）螺纹标记M24x1.5-7H中，24表示该螺纹的公称直径（或大径），1.5表示该螺纹的螺距。
5）壳体零件的材料为 HT200。
电中在线-工程图学基础试题及答案
工程图学基础1.用（）水泥石灰砂浆、纸筋石灰膏浆、水泥十字浆等糊状料抹饰于墙体表面，再经加工处理即成。
A.石灰砂浆B.石灰水泥错误正确答案：A学生答案：B2.办公类建筑包含（）A.居住类建筑B.行政和企业办公房屋C.科研类建筑D.体育类建筑正确正确答案：B学生答案：B3.建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。
A.错误B.正确正确正确答案：B学生答案：B4.办公类建筑包含科研建筑。
A.错误B.正确错误正确答案：A学生答案：B5.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。
A.1000B.20C.100D.50正确正确答案：D学生答案：D6.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为（）。
A.米B.厘米C.根据绘图比例确定D.毫米错误正确答案：D学生答案：B7.图样的比例，应为图形与实物相对应的线性尺寸之比。
1：100是表示（）在图形中按比例缩小只画成（）。
A.100m，1mB.100m，0.1mmC.100mm，10mm错误正确答案：A学生答案：B8.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。
A.移出断面图B.断面图C.剖面图D.全剖图正确正确答案：C学生答案：C9.在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。
A.倾斜B.垂直C.投影D.平行正确正确答案：B学生答案：B10.在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。
