施工现场临时用电安全专项施工方案47031
施工现场临时用电安全专项施工方案
施工现场临时用电安全专项施工方案为了保障施工现场临时用电的安全，防止火灾和电击事故的发生，特此制定施工现场临时用电安全专项施工方案。
本方案适用于我公司在施工现场进行临时用电的情况。
一、施工现场临时用电的管理措施1.1临时用电验收：在施工现场搭设临时用电设备前，必须由电力部门进行验收，确保设备的接地和保护措施符合要求。
1.2安全用电告知：施工现场所有人员都应该接受安全用电知识的培训，了解临时用电设备的特点和安全操作要求。
1.3合理布置电源：根据施工现场的具体情况，合理布置电源和电缆线路，减少电缆的搭接和交叉，避免漏电和火灾的发生。
1.4定期巡视检查：建立临时用电设备定期巡视检查制度，每天至少进行一次巡视，及时发现和处理设备故障、漏电等问题。
1.5电源箱封闭：临时用电设备的电源箱应该进行防护和封闭，避免因外界环境造成的损坏和触电事故。
二、电源与用电设备的安全管理措施2.1合理选择用电设备：根据施工现场的实际需要，选择具备安全保护措施的电气设备，如使用带有漏电保护器的插座和延长线。
2.2定期检修和维护：对临时用电设备进行定期检修和维护，保持设备的正常运行，避免因设备老化或故障导致的火灾和电击事故。
2.3安全用电配电箱：对配电箱进行专门的安全保护措施，如配备漏电保护器、过载保护器等，确保用电安全。
2.4防止电缆过长：尽量避免使用过长的电缆线路，减少线路损耗和漏电的风险。
2.5隐蔽管道保护：当电缆线路需要穿越地下或墙壁时，应使用阻燃管道进行保护，避免外力刺激造成线路短路或漏电。
三、安全意识培养和事故应急预案3.1安全警示标志：在施工现场明显位置设置安全警示标志，提醒工作人员注意安全，禁止未经授权的人员接触电源设备。
3.2安全培训和演习：定期组织安全培训和演习，提高员工的安全意识和应急处理能力，确保在事故发生时能够快速、正确地采取应变措施。
3.3紧急救护设备：施工现场应配备必要的紧急救护设备，包括灭火器、急救箱等，以便在发生火灾或人身伤害时能够及时进行处理。
临时用电施工安全专项方案
临时用电施工安全专项方案1. 背景在施工现场，临时用电是不可避免的需求。
然而，不合理或不安全的临时用电施工可能会导致电气事故，对人员和设备造成严重的伤害和损失。
因此，制定一套科学合理的临时用电施工安全专项方案是非常必要和重要的。
2. 目的本文档旨在规范临时用电施工的安全实施，遵循国家和行业相关法律法规的要求，最大限度地保障人员和设备的安全。
3. 适用范围本方案适用于各类施工工地、项目的临时用电施工。
4. 安全措施4.1 设计与布置•根据电气负荷需求和现场条件，确定合理的电路设计方案，确保电路容量满足需求，避免过载和短路等安全风险。
•临时用电线路应与其他施工作业区域隔离，并采取有效的遮挡措施，防止外来人员接触电源线路。
•临时用电线路应具备足够的强度和耐磨性，以防止电线被机械损坏。
4.2 用电设备的安装和使用•临时用电设备应经过合格施工人员安装，并确保牢固可靠。
使用前应进行全面的检查和试运行，确保设备正常工作。
•临时用电设备应远离易燃、易爆物品，并设置防水、防火措施，以减少火灾和爆炸的风险。
•临时用电设备的使用人员应经过相关培训，熟悉设备的操作规程，严禁无证人员操作。
4.3 线路保护与接地•临时用电线路应设置合适的过载保护装置和漏电保护器，确保在发生过载或漏电时能及时切断电源，避免人员触电和设备损坏。
•临时用电线路应进行有效的接地，确保人身安全。
接地电阻应符合规范要求。
4.4 安全操作与维护•临时用电设备的操作人员应按照操作规程正确操作，禁止擅自改变电源线路的电气连接和参数设置。
•定期检查和维护临时用电设备和线路，确保设备正常运行和线路的安全可靠性。
•发现问题应及时报修或更换，不得继续使用有缺陷的设备或线路。
5. 应急预案•制定临时用电事故应急预案，明确各类事故发生时的处置措施，及时切断电源和呼叫专业人员进行救援。
•使用可燃气体的施工现场应配备合适的灭火器材，并进行使用演练，增强紧急情况下的处置能力。
现场临时用电专项施工方案(1)
现场临时用电专项施工方案(1)
一、前言
在施工现场，临时用电是不可或缺的。
为了保障施工的正常进行和工人的安全，制定一份临时用电专项施工方案至关重要。
本文将针对现场临时用电进行详细的规划和安全措施，确保施工过程中的用电安全和有效性。
二、施工现场电力设备准备
1.根据现场的用电需求确定电缆规格、长度和数量。
2.配备符合安全标准的插座、电源线和开关，确保电路连接稳固可靠。
3.考虑到施工现场环境，选择防水、防火等特殊要求的电力设备。
三、临时用电布局规划
1.根据施工区域划分临时用电区域，合理布设电缆、插座和开关。
2.避免电缆交叉敷设，保持电线整齐有序，避免因乱拉乱放导致电线损
坏或安全隐患。
3.设置明显标识，标明各个插座的用途和电路连接情况，方便使用和维
护。
四、安全措施
1.严格按照国家电气安全标准进行施工，禁止私拉乱接等违章操作。
2.安装漏电保护开关和过载保护器，及时排除电路故障，确保施工现场
电气安全。
3.定期检查电缆和设备的连接情况，发现问题及时修复或更换损坏部件。
五、应急措施
1.设置应急电源开关，一旦发生用电事故，可以迅速切断电源。
2.培训施工人员掌握紧急断电程序，提高应对紧急情况的能力。
3.准备备用电缆、插座等设备，以备主要设备损坏时的紧急替代。
结语
通过本文对现场临时用电的专项施工方案的规划和安全措施，可以有效保障施
工现场的用电安全和顺畅，提高工人的工作效率，避免因电气事故带来的损失。
我们将严格执行该方案，确保施工过程中的用电安全，保障施工顺利进行。

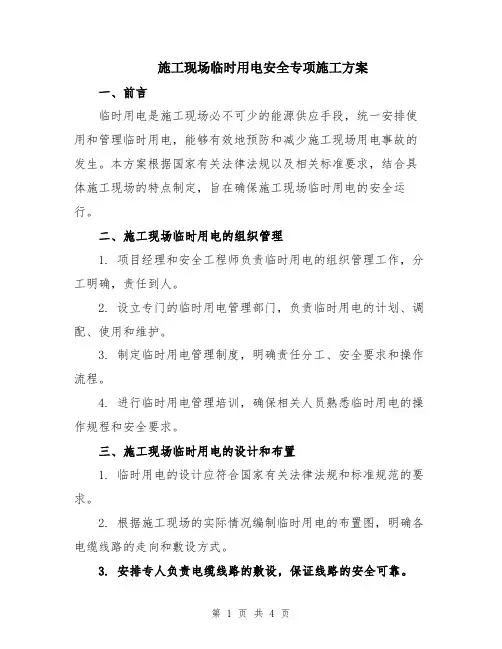

施工现场临时用电安全专项施工方案
施工现场临时用电安全专项施工方案一、前言临时用电是施工现场必不可少的能源供应手段，统一安排使用和管理临时用电，能够有效地预防和减少施工现场用电事故的发生。
本方案根据国家有关法律法规以及相关标准要求，结合具体施工现场的特点制定，旨在确保施工现场临时用电的安全运行。
二、施工现场临时用电的组织管理1. 项目经理和安全工程师负责临时用电的组织管理工作，分工明确，责任到人。
2. 设立专门的临时用电管理部门，负责临时用电的计划、调配、使用和维护。
3. 制定临时用电管理制度，明确责任分工、安全要求和操作流程。
4. 进行临时用电管理培训，确保相关人员熟悉临时用电的操作规程和安全要求。
三、施工现场临时用电的设计和布置1. 临时用电的设计应符合国家有关法律法规和标准规范的要求。
2. 根据施工现场的实际情况编制临时用电的布置图，明确各电缆线路的走向和敷设方式。
3. 安排专人负责电缆线路的敷设，保证线路的安全可靠。
4. 各用电设备的布置要合理，避免堆放杂物和易燃易爆物品。
5. 安装额定电流和过载保护装置，保证用电设备的安全运行。
四、施工现场临时用电的供电设备1. 施工现场临时用电应使用具有国家强制性产品认证的电缆、插座和配电箱等设备。
2. 进行设备检测和维护，确保设备的完好性和可靠性。
3. 安装漏电保护器，及时切断电源，防止触电事故的发生。
4. 设备的漏电保护器应定期检测和校验，确保其正常工作。
五、施工现场临时用电的操作安全1. 明确临时用电的使用范围，禁止私拉乱接电缆，严禁私拉乱接电线。
2. 临时用电操作人员必须持有有关临时用电的操作证，严禁无证人员操作。
3. 临时用电操作人员必须按照操作规程使用电器设备，确保安全可靠。
4. 临时用电操作人员必须佩戴绝缘手套、绝缘鞋等个人防护装备，确保自身安全。
5. 临时用电操作结束后必须及时切断电源，确保安全供电。
六、施工现场临时用电的检查和维护1. 定期对临时用电设备进行检查和维护，发现问题及时处理。
施工现场临时用电专项方案

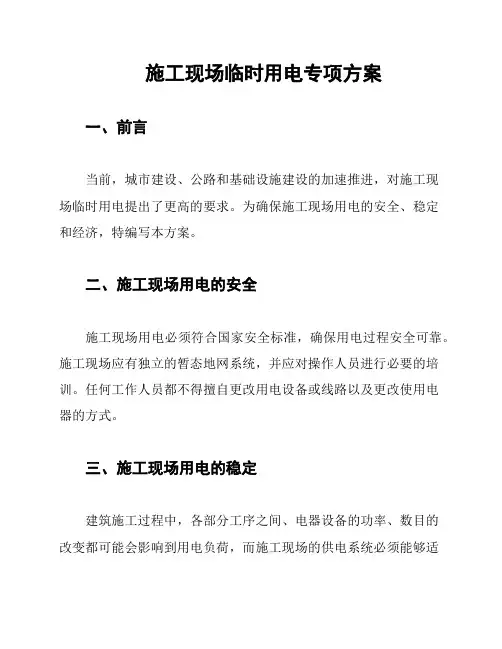

施工现场临时用电专项方案
一、前言
当前，城市建设、公路和基础设施建设的加速推进，对施工现
场临时用电提出了更高的要求。
为确保施工现场用电的安全、稳定
和经济，特编写本方案。
二、施工现场用电的安全
施工现场用电必须符合国家安全标准，确保用电过程安全可靠。
施工现场应有独立的暂态地网系统，并应对操作人员进行必要的培训。
任何工作人员都不得擅自更改用电设备或线路以及更改使用电
器的方式。
三、施工现场用电的稳定
建筑施工过程中，各部分工序之间、电器设备的功率、数目的
改变都可能会影响到用电负荷，而施工现场的供电系统必须能够适
应这些变化，并保证用电电压稳定在正常范围内。
为此，建议采用
三相四线制的系统，并通过变压器的调节使电压达到标准值。
四、施工现场用电的经济
为保证经济性，在选择施工现场用电设备时应注重其性价比，
采用高质量的配电设备和少量、高能效的用电设备，合理制定用电
方案，仔细计算电量，避免浪费。
同时，在施工现场设立专人负责
用电系统的维修和管理，做到及时维护，确保设备的长期使用。
五、施工现场临时用电方案的实施
执行施工现场临时用电方案前，必须进行专项审核，确保方案
的可行性和安全性。
在使用过程中，需要对用电设备进行及时维修，确保设备安全可靠。
同时，应对有关人员进行必要的培训，以提高
其应对突发情况、排除电气故障的能力。
六、结论
在施工现场临时用电的实际应用中，一定要注重安全、稳定、经济的要求，并针对实际情况合理制定用电方案，遵照方案施工。
只有这样，才能确保施工的顺利进行，保证人员和设备的安全。
施工现场临时用电专项方案
施工现场临时用电专项方案一、前言施工现场临时用电是指在施工过程中，为了满足施工作业的需要，临时调配和安装的用电设施。
施工现场临时用电的规划和设计，需要充分考虑施工现场的需求，以及保证施工过程的安全和高效进行。
本方案旨在对施工现场临时用电进行专项规划和设计，确保施工现场用电设施的合理布置和安全运行。
二、施工现场临时用电规划1.用电需求分析根据施工项目的类型和规模，进行用电需求的分析和估算。
确定施工现场所需的电力容量，包括主机房、照明、动力设备、施工机械及其他用电设备的用电负荷。
2.用电设备布置根据用电需求分析的结果，合理布置施工现场的用电设备。
主机房应位于施工现场的中心位置，方便供电和管理；照明设备应均匀分布，确保施工现场的照明质量；动力设备和施工机械应根据使用频率和使用范围进行布置，避免交叉干扰。
3.用电设备选型根据用电需求和施工现场实际情况，选用符合国家标准的用电设备。
主机房的变压器、电缆、配电柜等设备应选用品牌可靠、质量优良的产品，确保供电的可靠性和稳定性。
三、施工现场临时用电设计1.主机房设计主机房的设计应符合国家相关标准和规范。
主机房的外观、大小和结构应根据用电设备的规模和数量进行设计，确保设备的安全和通风散热。
主机房内应按照设备的功率和负载进行划分，合理规划电源线路和数据线路的敷设。
2.现场电缆敷设现场电缆的敷设应符合国家相关标准和规范。
电缆的规格和型号应根据用电设备的负荷和距离进行选择，并考虑未来扩容的需求。
电缆应敷设在地面上或地下沟槽内，规定电缆沟槽的宽度和深度，保证电缆的安全和保护。
3.临时用电线路设计临时用电线路的设计应符合国家相关标准和规范。
根据用电设备的情况，确定电线的规格、截面和长度，并考虑电源线路的供电能力和电压降。
临时用电线路应明确标识，避免与其他线路混淆，确保用电安全。
四、施工现场临时用电安全措施1.保持用电设备的正常运行状态，定期巡视和维护设备，确保电气设备的正常运行。
施工临时用电安全专项方案
施工临时用电安全专项方案一、编制依据1.1 相关法律法规《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《中华人民共和国电力法》、《建设工程安全生产管理条例》、《施工现场临时用电安全技术规范》（JGJ46-2005）、《施工现场临时用电安全技术规程》（GB50194-2014）等。
1.2 设计文件项目施工图纸、电气设备技术资料、电气设备安装规范等。
1.3 工程实际情况工程规模、施工环境、施工周期、施工进度等。
二、工程临时用电布置2.1 临时用电系统设计采用TN-S接零保护系统，设专用保护零线，施工机具外壳、配电箱、开关箱外壳重复接地，接地电阻小于4。
2.2 配电设备选型根据工程实际情况，选择合适的变压器、配电箱、开关箱、电缆等电气设备。
2.3 配电线路敷设配电线路采用架空或直埋方式敷设，确保线路安全、稳定、可靠。
2.4 现场照明现场照明采用专用照明设备，确保施工区域照明充足，满足施工需求。
三、安全用电技术措施3.1 保护接地所有电气设备必须进行保护接地，接地电阻小于4。
3.2 保护接零采用TN-S接零保护系统，确保施工机具外壳、配电箱、开关箱外壳重复接地。
3.3 设置漏电保护器所有机具不少于三级保护，开关箱做到一机一闸一保护，漏电保护器、熔断丝规格与机具相适应。
3.4 安全电压施工现场使用的安全电压为36V以下，特殊场所使用的安全电压为12V以下。
3.5 电气设备的设置电气设备应设置在干燥、通风、防雨、防潮、防尘、防腐蚀的环境中。
3.6 电气设备的安装电气设备应由专业人员进行安装，确保安装质量符合规范要求。
3.7 外电线路及电气设备防护外电线路及电气设备应采取有效的防护措施，防止意外触电事故的发生。
3.8 电工及用电人员要求电工及用电人员必须经过专业培训，具备相应的操作技能和知识，熟悉电气安全规程。
3.9 电气设备的使用与维护电气设备应定期进行维护和检查，确保设备正常运行。
3.10 施工现场的配电线路施工现场的配电线路应采用绝缘良好的电缆，并采取有效的防护措施。
施工临时用电专项方案
施工临时用电专项方案施工现场的临时用电是保障施工工程的顺利进行的重要环节。
为了确保施工过程中用电安全可靠，特制定本施工临时用电专项方案。
本方案将详细介绍施工临时用电的设备选择、线路布置、防护措施等内容。
1. 设备选择：(1) 施工现场用电主要通过变压器进行供电，选择额定容量适当的变压器，确保能够满足工地的用电需求。
(2) 选用符合国家标准的电缆、插座、电线槽等配套设备，确保设备质量可靠。
2. 线路布置：(1) 设计合理的电缆布置方案，避免临时电缆交叉、穿插等情况出现，防止意外触电事故的发生。
(2) 根据工地实际情况，合理确定电缆敷设的深度和间距，确保电缆在施工过程中不会因为外力等原因受损。
3. 防护措施：(1) 在临时电源装置周围设置有效的防护措施，如围栏、警示标志等，以防止未经授权的人员进入危险区域。
(2) 临时用电设备应设立专人管理，保证设备正常运行并定期进行检查和维护。
(3) 安装过载保护开关、漏电保护器等安全设备，定期检查并及时修复故障。
4. 接地保护：(1) 临时用电设备应进行良好的接地保护，确保施工现场的用电安全。
(2) 安装接地检测仪器，定期进行接地电阻的测量，确保接地良好。
5. 使用注意事项：(1) 临时用电设备的使用应严格按照说明书要求进行操作，避免错误操作引发事故。
(2) 临时用电电源箱等设备应放置在安全的地方，避免被人为因素破坏。
(3) 定期对临时用电设备进行维护和检查，确保设备的正常运行。
通过严格执行上述施工临时用电专项方案，可以保障施工现场用电的安全可靠。
与此同时，施工单位还应加强对施工人员的安全教育和培训，提高他们的用电安全意识，从而减少意外事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (1)二、工程概况 (1)三、临时用电设计 (2)1、现场勘探 (2)2、配电线路形式选择 (2)3、配电线路设计 (2)4、配电箱与开关箱设计 (3)5、接地与接地装置设计 (4)6、防雷保护 (4)四、负荷计算 (4)1、总用电量负荷计算 (4)2、变压器容量计算 (7)五、配电导线的选择 (7)六、安全用电组织措施 (9)七、安全用电技术措施 (9)八、安全用电防火措施 (14)九、接零接地与防雷保护安全措施 (15)十、照明系统安全措施 (16)十一、建筑机械和手动工具安全措施 (17)十二、配电房及自备电源安全措施 (18)十三、触电事故应急方案 (18)附件：《施工现场临时用电平面布置图》施工现场临时用电安全专项施工方案根据JGJ46-2005《施工现场临时用电安全技术规范》3.1.1条的规定：施工现场临时用电设备在5台以上或设备总容量在50kW以上者，应编制临时用电施工组织设计。
编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其以最低的成本获得最高的效益；另一方面临时用电施工组织设计作为临时用电工程的主要技术资料，有助于加强临时用电工程的技术管理，从而保障其使用的安全和可靠性。
一、编制依据1、《建设工程施工现场供用电安全规范》GB50194-2014；2、《施工现场临时用电安全技术规范》JGJ46-2005；3、《建筑施工安全检查标准》JGJ59-2011；4、《建筑施工手册》；5、根据现场用电量作出的供电设计；6、本工程现场施工条件；7、国家及行业现行相关的施工规范及标准。
二、工程概况三、临时用电设计1、现场勘探本工程所在施工现场范围内无各种埋地管线，在场地南侧已有一台800KVA变压器，其他现场勘测情况详见《施工组织设计》。
2、配电线路形式选择本工程采用800KVA变压器直接供电。
根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。
3、配电线路设计（1）施工现场临时用电线路共计分四路，第一路由变压器设到材料堆放场，1#总配电箱负责向1#塔吊、1#施工电梯、砼泵送机、仓库及8#楼楼层供电；第二路由变压器设到7#楼A轴处，2#总配电箱负责向3#塔吊、3#施工电梯、4#施工电梯及7#楼楼层供电；第三路由变压器设到钢筋工棚，3#总配电箱负责向2#塔楼、2#施工电梯及钢筋工棚机械设备供电；第四路由变压器设到办公生活区，4#总配电箱负责向办公区、生活区供电（具体布置见《施工现场临时用电平面布置图》）。
（2）根据现场实际情况，为确保安全生产，拟决定：室外部分采用电缆架空敷设，过道路处电缆埋地加套钢管保护敷设；楼层干线电缆线预埋套管，电缆穿在管内；临时设施内，固定用电器电缆穿在保护管内，不得外露；室内照明线路电线采用PVC绝缘电线管。
（3）除由总配电箱引出的场区照明支路和移动配电箱外，均采用BXR铜心橡皮绝缘软电缆线敷设。
移动配电箱和各支线均选用500伏橡皮绝缘电缆线，室内照明线路采用三芯橡胶电线。
4、配电箱与开关箱设计（1）本工程施工临时用电为三级配电两级漏电保护系统，配电装置主要有总配电箱（即一级配电箱）、分配电箱（即二级配电箱）和开关箱（即三级配电箱）。
照明分配电箱和动力分配电箱合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。
每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。
动力开关箱与照明开关箱分别单独设置。
（2）配电箱（包括总配电箱、分配电箱）和开关箱箱体采用δ=2mm的钢板制作，其进、出线口设置在箱底部，且为光滑圆孔。
配电箱、开关箱均设PE端子板（可与箱体连接），以及加装N线端子板（与箱体绝缘），并必须设箱门配锁。
此外配电箱开关箱骨架为L30×30角钢制作，箱体为全封闭，箱门上方设10cm的挑檐，以防雨水落入。
根据固定式配电箱开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，移动式的配电箱、开关箱的下底与地面的垂直高度宜大于0.6m，小于1.5m的规范规定，配电箱与开关箱下方设采用L50×50角钢制作的支脚，支腿高度固定式为1.3m，移动式为0.6m，箱体内外防腐，且外部统一刷黄色调和漆，并设电气标志。
（3）总配电箱的电器配置：设熔断功能总隔离开关1个，总漏电保护开关1个，下设若干分路，每个分路设熔断功能隔离开关1个，漏电开关1个，漏电开关具有短路过载、漏电保护功能，其中总路隔离开关和空气开关为三级，分路漏电开关为4极（带工作零线），进线为三相四线，出线为三相五线。
（4）分配电箱的电器配置与接线：分配电箱分为照明和动力两种，对于动力分配电箱，考虑到三相负荷及单相用电机具的通用性，设置总隔离开关及空气开关1只，若干三相四线动力分路，及一个单相二级动力分路，进出线均为三相五线，单相照明分配电箱，设置三相总隔离开关1只，三相空气开关1只，下设若干分路，每个分路设置双极隔离开关，及空气开关各1只，进线为三相五线，出线为单相三线。
（5）开关箱的电器配置与接线：开关箱是临时用电工程的未级配电装置，根据其负载的不同，其配置分为二种型式，即：三相负载型，单相负载型，均设置隔离开关1个和具备短路、过载及漏电保护功能的漏电开关1只，进出线分别为三相五线和单相三线。
5、接地与接地装置设计（1）在每个施工用电回路分别设置独立的TN—S接零保护系统，在配电室总配电屏处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总箱与分箱间距大于50米以上时，应增加一组重复接地。
接地线应与保护零线（PE线）可靠连接。
正常情况下，所有配电设施，用电设备的不带电金属外壳，均与PE线可靠连接。
（2）专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面要求不小于工作零线，与设备连接的保护零线截面应大于等于2.5mm2。
接地体采用DN50的镀锌钢管或L50×50镀锌角钢砸入地下2.5m，其顶部距地0.8m。
接地体安装完毕后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于10Ω，其中配电总配电屏处接地电阻阻值应不大于4Ω。
（3）本工程采用二级漏电保护，一级为总配电箱漏电保护，另一级为开关箱漏电保护。
根据规范规定，开关箱选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1s的漏电保护器，对于在特别潮湿场所使用的开关箱，应选用额定漏电动作电流不超过15mA、漏电动作时间不超过0.1s的漏电保护器；总配电箱选用额定漏电动作电流大于30mA，额定漏电动作时间大于0.1s，且其额定漏电动作电流与额定漏电动作时间的乘积不大于30mA·s的漏电保护器。
6、防雷保护总配电箱进线处和变压器低压母线上应装设低压避雷器，施工现场和临时生活区，高压在20m以上的脚手架、正在施工的建筑物以及塔式起重机、机具、建筑用大钢模板等都要用防雷接地保护，避雷针长度1～2米，可用φ16圆钢端部磨尖，避雷针保护范围按60°遮护角防护。
四、负荷计算根据施工程序安排，本工程主要用电负荷为主体施工阶段的各种机械设备，其它施工阶段的用电负荷比此阶段用电量小。
为此，本方案用电量计算主要依高峰期施工阶段进行施工用电负荷验算。
1、总用电量负荷计算临时用电拟用设备统计表建筑现场临时供电，包括动力用电和照明用电两部分，共用电量可按下式计算：Pc=（1.05～1.1）（K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4）公式（4-1）一般建筑现场多采用一班制，少数采用两班制，因此综合考虑动力用电约占总用电量的90%，室内外照明用电约占10%，则公式（4-1）可简化为：Pc=1.1（K1∑P1/cosφ+K2∑P2+0.1Pc）=1.24（K1∑P1/cosφ+K2∑P2）公式（4-2）式中：Pc——施工现场总用电量（kW）；1.05～1.1——用电不均衡系数，取1.1；∑P1──全部施工动力用电设备额定用电量之和；∑P2──电焊机额定容量之和（kVA）；∑P3──室内照明设备额定用电量之和；∑P4──室外照明设备额定用电量之和；K1——全部施工动力用电设备同时使用系数，3～10台取0.7，11～30台取0.6，30台以上取0.5；K2——电焊机同时使用系数，3～10台取0.6，10台以上取0.5；K3——室内照明设备同时使用系数，取0.8；K4——室外照明设备同时使用系数，取1.0；cosφ──用电设备功率因数，施工最高取0.75～0.85，一般为0.65～0.75。
根据现场情况，取K1=0.5，cosφ=0.75，K2=0.6考虑室内、外照明用电后，按公式（4-2）得：1#总配电箱：P C1=1.24（K1∑P1/cosφ+K2∑P2）=1.24*(0.5*294/0.75+0）=243.04KVA2#总配电箱：P C2=1.24（K1∑P1/cosφ+K2∑P2）=1.24*(0.5*200/0.75+0）≈165.33KVA3#总配电箱：P C3=1.24（K1∑P1/cosφ+K2∑P2）=1.24*(0.5*144/0.75+0.6*40）=148.8KVA故知，本工程总用电量P C总=P C1+P C2+P C3=557.17KVA。
2、变压器容量计算施工现场需要的变压器容量，可按下式计算：P变=1.05Pc 公式（4-3）——变压器容易（KVA）；式中：P变1.05——功率损失系数；Pc——施工现场总用电量，Pc=P C总=557.17KVA。
变压器容量由公式（4-3）得：P变=1.05*557.17≈585.03KVA故知，本工程变压器容量为800KVA＞585.03KVA，满足施工用电要求。
五、配电导线的选择由于本工程主配电线路负荷量较大，其主要矛盾表现在导线的容许电流方面，因此主配电线路截面按导线允许电流来进行选择。
现场采用三相四线制低压线路，其电流计算可按下式计算：I总=1000Pc/(3·U·cosφ)≈2Pc 公式（5-1）——总线路工作电流值（A）；式中：I总Pc——施工现场总用电量（KVA）；U——总线路工作电压（V），三相四线制低压时，取U=380V；cosφ——用电设备功率因数，一般建筑工地取0.75。
橡皮或塑料绝缘电线明设在绝缘支柱上时的持续容许电流表表5-1（空气温度为25℃，单芯500V）（1）1路（1#总配电箱）导线截面的选择：根据负荷计算，1#总配电箱P C1≈243.04KVA，由公式（5-1）得：I1=2P C1=2*243.04=486.08KVA由表5-1，选用单线185mm2的铜芯橡皮绝缘线，故采用BXR3×150+2×95电缆由变压器引至1#总配电箱满足施工用电要求，其余分线按照此公式（5-1）和表5-1选用电线、电缆。
