《燃气输配》总复习

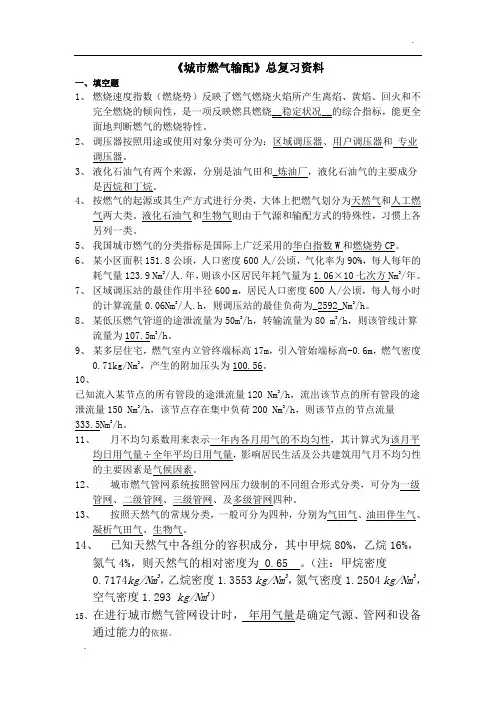

城市燃气输配复习题
《城市燃气输配》总复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧__稳定状况__的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：区域调压器、用户调压器和专业调压器。
3、液化石油气有两个来源，分别是油气田和_炼油厂，液化石油气的主要成分是丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为天然气和人工燃气两大类。
液化石油气和生物气则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和燃烧势CP。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为1.06×10七次方Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为_2592_Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为107.5m3/h。
9、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为100.56。
10、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量333.5Nm3/h。
11、月不均匀系数用来表示一年内各月用气的不均匀性，其计算式为该月平均日用气量÷全年平均日用气量，影响居民生活及公共建筑用气月不均匀性的主要因素是气候因素。
12、城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为一级管网、二级管网、三级管网、及多级管网四种。
13、按照天然气的常规分类，一般可分为四种，分别为气田气、油田伴生气、凝析气田气、生物气。
燃气输配复习题
燃气输配复习题一、判断题（对的划“√”，错的划“×”）1液化石油气的主要成分是丙烷、丙烯、丁烷和丁烯。
（√）2我国燃气分类是以燃气燃烧特性指标进行分类，燃烧特性指标主要有：华白指数和燃烧势。
（√）3根据我国城市燃气质量要求，燃气的华白指数波动范围不宜超过±10%。
（×）±5%4根据我国城市燃气质量要求，天然气及人工燃气中硫化氢的含量不得超过10mg/m3。
（×）20mg/m35液化石油气从气态转为液态，体积约缩小250～300倍；天然气从气态转为液态，体积约缩小600～625倍。
（√）6城市中各类用户的小时用气工况均不相同，居民生活和公共建筑用户的用气不均匀性最为显著。
（√）7聚乙烯燃气管道只能作埋地管道使用，严禁作室内地上管道。
（√）8放散管一般也设在阀门井中，在管网中安装在阀门的前后，在单向供气的管道上则安装在阀门之后。
（×）前9市区外埋地敷设的钢质燃气管道，当采用阴极保护时，宜采用强制电流方式。
（√）10城市燃气管道造价在很大程度上取决于管径，与壁厚关系较小。
（√）双座阀受力基本上是平衡的，调压器入口压力对燃气出口压力影响较小。
因此，双座阀常用于用户调压器及专用调压器。
（×）12间接作用式调压器多用于流量比较大的区域调压站中。
（√）13防止出口压力过高的安全装置有安全阀、监视器装置和调压器并联装置。
（√）14低压储气罐的储气方式是定容积储气方式。
（×）15燃气安全切断阀可控制出口压力的上限和下限。
（√）16燃气配气站的安全放散阀只控制压力的上限。
（√）17燃气储配站常用的安全装置有安全放散阀、紧急切断阀、报警装置等。
（√）18可燃烧混合物的爆炸极限范围越宽，其爆炸危险越大。
（√）19截止阀是依靠燃气压力的变化达到开闭或节流的阀门。
（×）20安全阀是燃气配气站防止超压供气的最后一道屏障。
（√）21燃具的适应性表明：一般适用于燃烧天然气的灶具，也适用于液化石油气。
燃气输配总复习资料2.doc
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、 月不均匀系数用来表示 ，其计算式为 ，影响居民生活及公共建筑用气月不均匀性的主要因素是 。

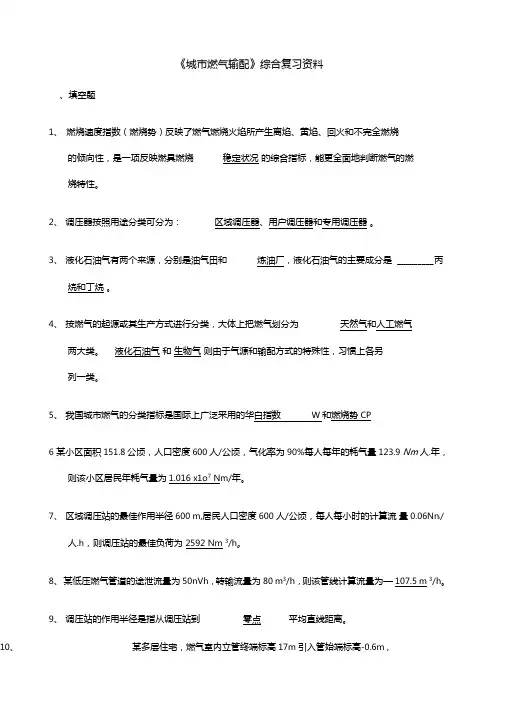

城燃气输配总复习汇总
《城市燃气输配》综合复习资料、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧稳定状况的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途分类可分为：区域调压器、用户调压器和专用调压器。
3、液化石油气有两个来源，分别是油气田和炼油厂，液化石油气的主要成分是 _________ 丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为天然气和人工燃气两大类。
液化石油气和生物气则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和燃烧势CP6 某小区面积151.8公顷，人口密度600人/公顷，气化率为90%每人每年的耗气量123.9 Nm人.年，则该小区居民年耗气量为1.016 x1o7 Nm/年。
7、区域调压站的最佳作用半径600 m,居民人口密度600 人/公顷，每人每小时的计算流量0.06Nn i/人.h，则调压站的最佳负荷为2592 Nm 3/h。
8、某低压燃气管道的途泄流量为50nVh，转输流量为80 m3/h，则该管线计算流量为—107.5 m 3/h。
9、调压站的作用半径是指从调压站到零点平均直线距离。
某多层住宅，燃气室内立管终端标高17m引入管始端标高-0.6m ,10、燃气密度0.71kg/Nm3,产生的附加压头为100.56 Pa 。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有m-1 个。
12、已知流入某节点的所有管段的途泄流量120 Nm l/h，流出该节点的所有管段的途泄流量150 N^h，该节点存在集中负荷200 N^h，则该节点的节点流量333.5 Nm 3/h。
13、燃气管道的投资费用取决于管材费用和建设费用。
14、月不均匀系数用来表示一年内各月用气的不均匀性，其计算式为该月平均日用气量/全年平均日用气量，影响居民生活及公共建筑用气月不均匀性的主要因素是气候因素。
燃气输配考前复习重点
燃气考前重点注:一下内容不是全部要考的内容，但肯定是很重要的（会考的），希望大家重点看看，并记忆。
当然其他内容也要看看。
1加臭问题（简答或者论述题）1.城市燃气加臭（必要性、加臭剂要求、加臭量）（1）加臭的必要性城市燃气具有一定毒性且易燃易爆，由于管道及设备本身的缺陷或使用不当，容易造成漏气，引起爆炸、着火、中毒。
为了及时发现漏气，必须给燃气加臭。
（2）加臭剂要求：有强烈的刺鼻气味；☐本身及燃烧产物对人体无害，无腐蚀性；☐沸点不高，易挥发；☐其液体和蒸汽不溶于水，不易被土壤吸收；☐价廉来源广；☐一般用的最多的是乙硫醇(C2H5SH)，还有四氢噻吩及三丁基硫醇。
（3）加臭量：☐无毒燃气泄漏到空气中，达到爆炸下限的20%时，应能察觉；☐有毒燃气泄漏到空气中，达到对人体允许的有害浓度时，应能察觉；☐对于以一氧化碳为有毒成分的燃气，空气中一氧化碳含量达到0.002%（体积分数）时，应能察觉。
2燃气的用气的不均匀性描述（简答或者论述）燃气用气不均匀性描述☐用户的用气不均匀性分为三种：月不均匀性、日不均匀性、时不均匀性。
与下列因素有关:A.各类用户用气量在城市总用气量中的比例分配；B.气候条件；C.居民生活水平及生活习惯；D.工业企业的生产班次(二班制还是三班制)；E.生产工艺性质用气设备的工作情况(连续式还是间歇式)。
月、日、时用气不均匀性的表达方法1)月不均匀性的表示方法：月不均匀系数，K1=该月平均日用气量/全年平均日用气量；12个月中平均日用气量最大的月，也即是月不均匀系数值最大的月，称为计算月。
并将月最大不均匀系数k1max称为月高峰系数，一般取1.1～1.3。
2)日不均匀性的表示方法：日不均匀系数，K2=该月中某日用气量/该月平均日用气量；日最大不均匀系数k2max称为该月的日高峰系数，一般取1.05～1.2。
3)小时用气不均匀性的表示方法：小时不均匀系数，K3=该日某小时用气量/该日平均小时用气量；小时不均匀系数的最大值k3max称为该日的小时高峰系数，一般取2.2 ～3.2 。
建环专业 燃气输配复习
建环专业燃气输配复习材料子夜木须染整理出品第一章城镇燃气的分类及其性质燃气的分类：天然气，人工燃气，液化石油气，生物气（即沼气）。
（城镇燃气主要包括哪几种）沼气的定义：各种有机物质，在隔绝空气的条件下发酵，在微生物的作用下产生的可燃气体。
沼气组成：60%的甲烷，35%的二氧化碳，少量氢和一氧化碳。
天然气的分类方法很多:按其勘探，开采技术可分为常规天然气和非常规天然气两大类。
常规天然气按照其矿藏特点可分为：气田气，石油伴生气，凝析气田气。
液化石油气的主要杂质:答：液化石油气得主要杂质有：硫分，水分，二烯烃，乙烷和乙烯，残液。
液化石油气组成丙烷，丙烯，丁烷，丁烯。
城镇燃气在进入输配管网和供给用户前，都应满足：热值相对稳定，毒性小和杂质少等基本要求，并达到一定的质量指标，这对于保障城镇燃气系统和用户的安全，减少管道腐蚀与堵塞以及降低环境污染等都具有重要意义。
人工煤气分为干馏煤气，气化煤气，油制气，高炉煤气。
人工煤气中主要杂质：焦油与尘（影响燃气正常运输与使用），萘（当煤气中萘量大于煤气相应温度的饱和含萘量时，过饱和部分的气态萘以结晶状态析出，沉积于管内是管道流通截面积减小，甚至堵塞，造成供气中断。
萘的堵塞又因为焦油和尘而加剧），硫化物（腐蚀性，刺激性气体对人体有危害），氨（燃烧产生NO，NO2等有害气体，影响健康，污染环境），一氧化碳（气体中毒，危及生命），氧化氮（短时间呼吸后，支气管将受刺激，长时间呼吸危及生命；产生NO胶质沉积，附着于管壁），水（水，水蒸气，燃气中烃类气体会生成固态水合物，造成管道设备及仪表等堵塞，液态水加剧硫化氢和二氧化碳等酸性气体对金属管道及设备的腐蚀，特备是水蒸气在管道内表面冷凝时形成水膜，造成腐蚀更加严重）液化石油气主要杂质：硫分（如含有硫化氢和有机硫化物，会造成运输，储备和气化设备的腐蚀。
硫化氢燃烧产物SO2，也是强腐蚀性气体，不仅腐蚀设备，而且污染大气环境，危害人体健康。
燃气输配总复习资料知识交流
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
燃气输配复习
燃气输配复习1.燃气按来源：天然气、人工燃气、液化石油气和生物气等2.天然气按来源：气田气（或称纯天然气）、石油伴生气、凝析气田气和煤层气3.人工燃气：固体燃料干馏煤气、固体燃料气化煤气、油制气、高炉煤气4.燃气性质中影响燃烧特性的参数主要有华白数W和火焰传播速度（即燃烧速度）华白数是与热值H和相对密度S有关的综合系数，即W=H/ S5.燃气的物理性质：混合物的平均相对分子质量、平均密度、相对密度，黏度，临界参数，饱和蒸气压及相平衡常数，沸点和露点6.可以使气体压缩成液态的这个极限温度称为该气体的临界温度气体的临界温度越高，越易液化在临界温度下，使气体液化所必需的压力称为临界压力7.水化物的防止（或分解）：（1）降低压力、升高温度（2）加入可以使水化物分解的反应剂（防冻剂）（3）脱水，使露点降低到大约低于输气管道工作温度5～7摄氏度8.城镇燃气加臭（1）加臭方式：滴入式，吸收式（2）加臭剂：乙硫醇（C2H5SH），四氢噻吩（THT），三丁基硫醇（TBM）（3）投放位置：长输管线的起点站，长输管线末端的燃气分配站（4）位置：储存间必须阴凉、干燥且通风好，不能长时间暴露在阳光下（5）原因：城镇燃气是具有一定毒性的爆炸性气体，是在一定压力下输送和使用的，由于管道及设备材质和施工方面存在的问题和使用不当，容易造成漏气，有引起爆炸、着火和人身中毒的危险。
当发生漏气时应能及时被人发觉而消除燃气的泄漏。
（6）要求：气味要强烈、独特、有刺激性，还应该持久，不易被其他气味掩盖；加臭剂及其产物对人体无害；不腐蚀管线设备；沸点不高且易于挥发，在运行条件下有足够蒸汽压；其蒸气不溶于水和凝析液，不与燃气组分反应；廉价而不稀缺。
9.居民供气原则（1）优先满足城镇居民生活用气（2）尽量满足医院、学校、科研等公共建筑的用气（3）人工煤气一般不供应采暖锅炉10.城镇燃气用户的类型：居民生活用户，商业用户，工业企业生产用户，暖通空调用户，燃气汽车用户，其他用户11.工业企业供气原则（1）优先供应在工艺上使用燃气后，可使产品质量和产量有很大提高的企业（2）使用燃气后，能显著减轻大气污染的工业企业；作为缓冲企业的工业用户12.城镇各类用户对燃气的使用情况是不均匀的，其不均匀性可表现为月不均匀性（或季节不均匀性）、日不均匀性及小时不均匀性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《城市燃气输配》综合复习资料 一、填空题 1、 燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。 2、 调压器按照用途或使用对象分类可分为：_______、_________和_________。 3、 液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。 4、 按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。________和________则由于气源和输配方式的特殊性，习惯上各另列一类。 5、 我国城市燃气的分类指标是国际上广泛采用的___________和____________。 6、 某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3
/年。
7、 区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3
/h。
8、 某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为 m3/h。 9、 9、调压站的作用半径是指从调压站到 平均直线距离。 10、 某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。 11、 某管网系统有m个节点，则独立的节点流量平衡方程共有 个。 12、 已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量 Nm3
/h。
13、 燃气管道的投资费用取决于 和 。 14、 月不均匀系数用来表示 ，其计算式为 ，影响居民生活及公共建筑用气月不均匀性的主要因素是 。 15、 城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为 、 、 、及 四种。 16、 在绘制燃气管道水力计算图表时，燃气密度按 计算。 17、 按照天然气的常规分类，一般可分为四种，分别为 、 、 、 。 18、 已知天然气中各组分的容积成分，其中甲烷80%，乙烷16%，氮气4%，则天然气的相对密度为 。（注：甲烷密度0.7174kg/Nm3，乙烷密度1.3553 kg/Nm3，氮气密度1.2504 kg/Nm3，空气密度1.293 kg/Nm3） 19、 在进行城市燃气管网设计时， 是确定气源、管网和设备通过能力的依据。 二、判断题 1、 城市燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭，有毒燃气中臭剂的最小量应符合下列规定：泄漏到空气中，浓度达到爆炸下限的20％时，应能察觉。 2、 如果气源产量能够根据需用量改变一周内各天的生产工况时，储气容积以计算月最大日燃气供需平衡要求确定，否则应按计算月平均周的燃气供需平衡要求确定。 3、 枝状管网中变更某一管段的管径时，不影响管段的流量分配，只导致管道节点压力的改变。 4、 不均匀系数法适用于求解室内和庭院燃气管道的计算流量。 5、 5、“附加投资偿还年限法”适用于城市配气管网较多方案的技术经济比较。
6、 运动方程中
项为惯性项，反映了气体流动的不稳定性，x2项为对流项。
7、 液化石油气减压器属于间接作用式调压器。 8、 水煤气是气化煤气，发生炉煤气是干馏煤气。 9、 用户直接与低压管网相连，当低压管网发生事故时，所有用户的供气量都均匀下降。 10、 液化石油气是高热值燃气，气化煤气是低热值燃气。 11、 用户处压力的最大波动范围就等于管网的计算压力降。 12、 4、高、中压管网的每环边长一般宜控制在300~600米。 13、 5、在低压城市燃气干管上，应设置分段阀门。 14、 6、在单向供气的燃气管道上，放散管应安装在阀门之后。 15、 8、气态液化石油气的密度小于空气的密度。 16、 城市燃气分配管道的计算流量可采用同时工作系数法确定。 17、 地下储气库适合用于平衡日不均匀用气及小时不均匀用气。 18、 在专用调压站内，应选用能够关闭严密的单座阀调压器。 19、 对某燃气输配系统，方案一总投资费用60万，年运行费用30万；方案二总投资费用90万，年运行费用20万；标准偿还年限6年，则方案二更经济。 20、 月不均匀系数的计算方法为各月的用气量与全年平均月用气量的比值。 21、 在城市未改建的老区，由于街道狭窄，人口密集，因此只能敷设中压和低压管道。 22、 铸铁管的耐腐蚀性优于钢管。 23、 当管网的起点压力为定值时，燃具前的最大压力出现在管网负荷最大的情况下。 24、 城市燃气输配系统的管径及设备通过能力直接用燃气的年用量来确定。 25、 室内和庭院燃气管道的计算流量采用同时工作系数法确定。 26、 随燃具数增加，同时工作系数减小。 三、不定项选择题 1、燃气输配管道的管材主要使用 。 A、钢管 B、铸铁管 C、PE管 D、铅塑复合管 2、对于高层建筑的室内燃气管道系统，其特殊问题有 。 A、补偿高层建筑的沉降 B、克服高程差引起的附加压头的影响 C、补偿温差引起的变形 D、在用户引入管上设置紧急切断阀。 3、在城市燃气输配管网中，调压器的作用是 。 A、降压 B、稳压 C、增压 D、超压放散 4、调压站内的安全装置主要有 。 A、安全放散阀 B、安全切断阀 C、监视器装置 D、调压器的并联装置 5、按照调压器的敏感元件与传动装置的受力元件之间的关系分类，调压器可分为 。 A、直接作用式调压器 B、间接作用式调压器 C、区域调压器 D、专用调压器 6、调压站的最佳作用半径随 的增加而增大。 A、调压站的造价 B、低压管网的压力降 C、管道造价系数 D、低压管网的密度系数。 7、按照用途城市燃气管道可分为 。 A、长距离输气管道 B、分配管道 C、用户引入管 D、室内燃气管道 8、在确定高、中压管网末端最小压力时，应保证 。 A、区域调压站能正常工作并通过用户在高峰时的用气量 B、与管网相连的中压引射器的正常工作 C、管网的水力可靠性 D、低压用户的燃气压力 9、年用气量主要取决于 。 A、用户的类型 B、数量 C、用气量指标 D、工业与民用供气的比例 10、常见的储气设施有 。 A、地下储气库 B、液态储存 C、管道储气 D、储气罐储气 四、简答题 1、 简述用户燃具前的压力及其波动范围的影响因素。 2、 燃气常用的储存方法有哪些？ 3、 简述储气设施的作用。 4、 简述什么是平差计算？ 5、 简述枝状与环状管网的水力计算特点。 6、 简答城市燃气管道采用不同压力级制的必要性。 7、 在选择城市燃气管网系统时，主要应考虑哪些因素？ 8、 附加压头是如何产生的？写出其计算公式。 9、 简述直接式调压器的工作原理。 10、 简述调压站安全装置中监视器装置的工作原理。 11、 什么是环状管网的管网平差计算？ 五、作图分析题 已知：一周内不同时刻供气量及用气量累计值；按其数据绘制成曲线，如图1所示。横坐标表示一周内小时数，纵坐标表示一周内不同时刻供气量及用气量累计值。 分析：如图所示的一条直线、一条曲线，各自的含义。 作图：根据此数据设计储气罐，则在图上表示出该储气罐所需的有效储气容积。
图1 六、计算题 1、如图2所示，已知各管段的途泄流量及节点6的集中负荷（单位：Nm3/h），请计算各管段的转输流量及计算流量。
D C A B
单位：h 单位：
Nm3 图2 2、管线A为与调压站相连的城市燃气分配管道，该管段供气区域的年用气量为800000Nm3/a；管线B为一居民楼供气，该楼居民共40户，其中10户只安装了一台双眼灶，30户分别安装了一台双眼灶和一台热水器，请分别计算两管段的小时计算流量。 其中：月高峰系数2.1Kmax1，日高峰系数1.1Kmax
2，小时高峰系数2.5Kmax3；
双眼灶热负荷23450kJ/h 热水器热负荷25590kJ/h 煤气低热值17074kJ/m3
燃气用具的同时工作系数见表1。 表1 不同设备类型的同时工作系数
设备类型 户数 10 20 30 40 一个双眼灶 0.54 0.45 0.40 0.39
一个双眼灶和一个热水器 0.27 0.22 0.21 0.20
3、如图3所示的区域燃气管网，各管段长度如图所示（m）。人口密度为600人/公顷，每人每小时的燃气用量为0.06Nm3，节点⑥上有集中负荷Qs=100 Nm3/h，请计算各管段的途泄流量。
图3 4、某219×7的低压燃气钢管，管道长度1000m，输送燃气流量200 Nm3/h，燃气密度0.788 kg/Nm3，查燃气管道水力计算图表，得到该管线单位管长的压力降为0.2Pa/m（图表显示数据），管道起点压力2000Pa，管道起终点高程差为50 m（终点 高于起点，计算中考虑附加压头），局部阻力损失按沿程阻力损失的10%计，请计算该管段的终点压力。 5、已知某城市人口50万，标准状况下燃气低热值取36000KJ/Nm3；气化率为0.9，居民生活用气定额为2500MJ/（人.年）；公共建筑设施标准：托儿所：150人/1000人，旅馆：8床位/1000人，其中托儿所的用气定额取2000MJ/
（人.年），旅馆的用气定额取4000 MJ/（人.年）；炼钢的用气定额为7000 MJ/（吨.年），熔铝的用气定额为3200MJ/
（吨.年），年产钢2万吨，年产铝1.5万吨，计算整个城市的年用气量。 参考答案
一、填空题 1、 燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧 稳定状况 的综合指标，能更全面地判断燃气的燃烧特性。 2、 调压器按照用途分类可分为： 区域调压器 、 用户调压器 和 专用调压器 。 3、 液化石油气有两个来源，分别是油气田和 炼油厂 ，液化石油气的主要成分是 丙烷和丁烷 。 4、 按燃气的起源或其生产方式进行分类，大体上把燃气划分为 天然气 和 人工燃气 两大类。 液化石油气 和 生物气 则由于气源和输配方式的特殊性，习惯上各另列一类。
