实验十 热工学实验

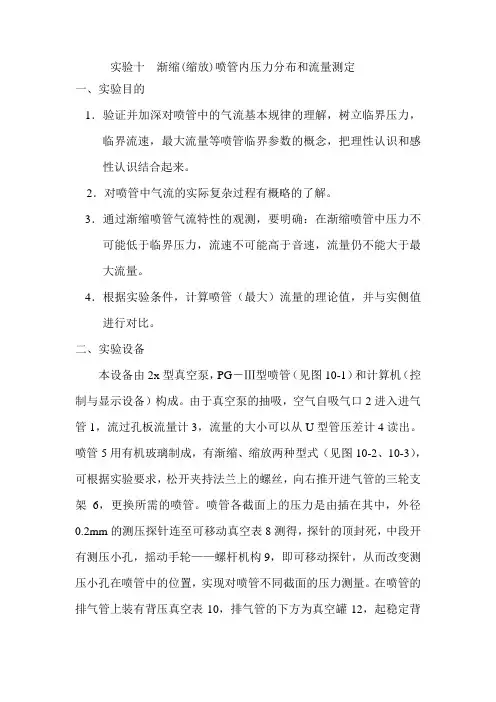

实验十渐缩(缩放)喷管内压力分布和流量测定一、实验目的1．验证并加深对喷管中的气流基本规律的理解，树立临界压力，临界流速，最大流量等喷管临界参数的概念，把理性认识和感性认识结合起来。
2．对喷管中气流的实际复杂过程有概略的了解。
3．通过渐缩喷管气流特性的观测，要明确：在渐缩喷管中压力不可能低于临界压力，流速不可能高于音速，流量仍不能大于最大流量。
4．根据实验条件，计算喷管（最大）流量的理论值，并与实侧值进行对比。
二、实验设备本设备由2x型真空泵，PG－Ⅲ型喷管（见图10-1）和计算机（控制与显示设备）构成。
由于真空泵的抽吸，空气自吸气口2进入进气管1，流过孔板流量计3，流量的大小可以从U型管压差计4读出。
喷管5用有机玻璃制成，有渐缩、缩放两种型式（见图10-2、10-3），可根据实验要求，松开夹持法兰上的螺丝，向右推开进气管的三轮支架6，更换所需的喷管。
喷管各截面上的压力是由插在其中，外径0.2mm的测压探针连至可移动真空表8测得，探针的顶封死，中段开有测压小孔，摇动手轮——螺杆机构9，即可移动探针，从而改变测压小孔在喷管中的位置，实现对喷管不同截面的压力测量。
在喷管的排气管上装有背压真空表10，排气管的下方为真空罐12，起稳定背压的作用，背压的高低用调节阀11调节。
罐前的调节阀用作急速调节，罐后的调节阀作缓慢调节，为减少震动，真空罐与真空泵之间用软管13连接。
在实验中必须观测四个变量：（1）测压孔所在截面至喷管进口的距离x ；（2）气流在该截面上压力P ；（3）背压P b ；（4）流量m 。
这些变量除可分别用位移指针的位置、移动真空表，背压真空表及 U 形管压差计的读数来显示读出外，还可分别用位移电位器、负压传感器、压差传感器把它们转换为电信号，由计算机显示并绘出实验曲线。
位移电位器将在螺杆之旁，它实际上是一只滑杆变阻器。
负压传感器和压差传感器分别装在真空表和U 形管压差计附近，其内部结构为一直流电桥，压力和压差改变时将改变电桥中两臂的电阻，从而获得电桥的不平衡电压输出。
工程热力学实验报告
工程热力学实验报告工程热力学实验报告引言：工程热力学是研究能量转化与传递的科学，它在实际工程中具有广泛的应用。
本次实验旨在通过实际操作和观测，验证热力学原理，并探究其在工程中的应用。
实验目的：1. 了解热力学基本概念和定律；2. 掌握热力学实验仪器的使用方法；3. 进行具体实验操作，验证热力学原理；4. 分析实验结果，探讨热力学在工程中的应用。
实验原理：热力学是研究能量转化和传递的科学，它主要涉及热力学系统、热力学过程和热力学定律等基本概念。
在本次实验中，我们将重点关注热力学系统和热力学过程。
热力学系统是指由一定物质组成的空间范围，可以是封闭的、开放的或者隔绝的。
在实验中，我们将使用封闭系统进行观测和测量。
热力学过程是指热力学系统在一定条件下发生的能量转化和传递的过程。
常见的热力学过程有等容过程、等压过程、等温过程和绝热过程等。
在实验中，我们将通过实际操作，观察和测量这些过程中的能量变化和特征。
实验步骤：1. 准备实验仪器和材料，包括热力学系统、温度计、压力计等；2. 将系统置于适当的环境条件下，确保实验的可控性；3. 开始实验，记录系统的初始状态和各项参数；4. 对系统进行一定的操作，观察和测量能量变化和特征；5. 完成实验，整理数据，进行数据分析和结果讨论。
实验结果与讨论：通过实验操作和测量，我们得到了一系列数据和观测结果。
根据这些数据，我们可以分析和讨论热力学原理在实际工程中的应用。
首先，我们观察到在等容过程中，系统的体积保持不变，但温度和压力发生了变化。
这说明在等容过程中，能量主要以热量的形式进行转移和传递。
其次，我们进行了等压过程的实验操作。
在等压过程中，系统的压强保持不变，但体积和温度发生了变化。
这表明在等压过程中，能量主要以机械功的形式进行转移和传递。
此外，我们还观察到等温过程和绝热过程中的能量变化和特征。
在等温过程中，系统的温度保持不变，但压力和体积发生了变化。
而在绝热过程中，系统与外界没有热量交换，能量主要以机械功的形式进行转移和传递。
散热器热工性能实验报告 (1)

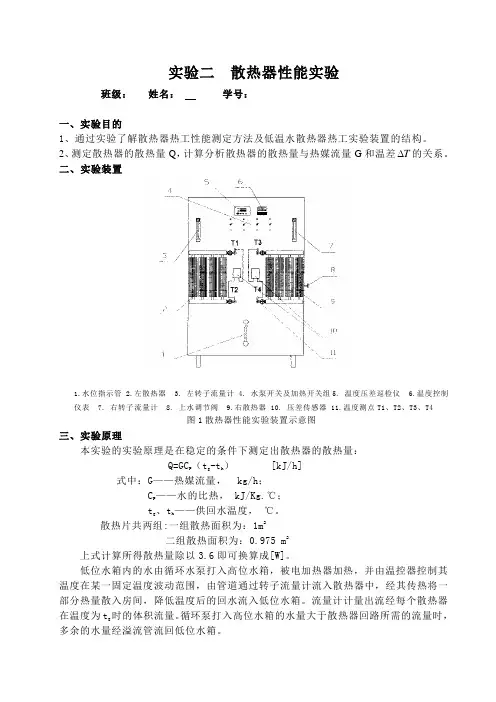

实验二散热器性能实验班级：姓名：学号：一、实验目的1、通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构。
