核电厂常规岛常用气体消防系统设计分析
核电厂常规岛常用气体消防系统设计
公共安全引言：烟烙尽消防系统也被称为IG541消防系统，运用这种气体组成的灭火系统具备较高的压力，并可以在较长距离输送药剂。
在使用中灭火浓度较高，因此要求钢瓶数量也较多。
七氟丙烷气体形成系统也可以称作FM-200系统。
这一系统的压力比较低，因此输送药剂所需的距离也偏短。
一般会被控制在40m之内。
这类气体属于卤代烃，在灭火时要求浓度较低，钢瓶数量自然而然也比较少。
但是，现阶段，我国的七氟丙烷的价格在上涨。
因此，在使用阶段，核电厂选用那种气体比较合适成为气体消防系统设计的关键问题。
故而，有必要从经济、厂房设置等方面综合考虑，为今后的消防工作奠定良好的基础。
1.常规岛中不同气体消防系统设计分析1.1模型在核电厂中，常规岛消防系统的设计要综合厂房的实际情况和安全性需求分析，科学的设计，确保消防系统能够安全稳定运行。
设计阶段，有必要关注常规岛去的气体消防房间的参数，结合房间的标高层、保护容积等综合设计，设计科学合理的消防系统。
设计阶段，要关注灭火系统的浓度，保护区的温度，气体在101kPa状态下，温度最低的时候所占的质量体积。
确定这些参数之后，就能够确定一个稳定的气体消防系统。
以标高层均为9m的电器电子设备间、自动化电子设备间、工程师站，保护容积分别为333.83㎡，329.47㎡，195.86㎡的常规岛为模型探讨。
该模型的电缆夹层标高层为分别为5m和—5m，保护容积在874.77㎡，875.68㎡。
控制室、电气6kv配电室、UPS直流配电间的标高层为0m，面积分别处于159.15㎡，1007.33㎡，293.63㎡。
其中发电机小间、380V低压配电间以及凝结水配电间的标高层处于—10m，面积分别为560.60㎡，995.30和125.45㎡。
在这种情况之下，可以分成两套保护区域。
第一套包括电器电子设备间，自动化电子设备间和工程师站以及5m电缆夹层。
第二套包含控制室、UPS直流配电间，电气6kv配电室，—5m电缆夹层和380V低压配电间，凝结水配电间以及发电机小间。
核电厂的消防与灭火技术
核电厂的消防与灭火技术核电厂是一种特殊的能源设施，其独特的危险性要求必须配备先进的消防与灭火技术。
在核电厂中，防火安全始终是首要任务。
由于核电厂的设备、工艺和环境等方面具有高度危险性和特殊性，因此必须采取一系列措施来防范和抵御火灾的侵袭，保障核电厂的安全运行。
消防与灭火技术在核电厂的作用至关重要，其切实有效地保障了核电厂的安全稳定运行。
一、核电厂的消防设施1.消防水系统核电厂的消防水系统是其灭火设施中最重要的一环。
消防水系统包括灭火泵、消火栓系统、消防水泵站等设备，独立开放和配电及其备用设备等。
在核电厂中，消防水系统的设计和建设必须符合严格的标准和规范，以确保在火灾发生时能够有效地执行灭火任务。
2.气体灭火系统在核电厂中，由于涉及到核设施，常规的水灭火系统并不适用，因此需要采用气体灭火系统。
气体灭火系统是一种利用惰性气体或化学混合气体来抑制火灾的消防灭火技术。
通过释放适当的气体来达到灭火目的，避免使用水等液体造成二次污染，有效保护核设施和人员的安全。
3.消防报警系统核电厂的消防报警系统是灭火工作中的重要部分。
消防报警系统通过对火灾和烟雾等危险信号的检测，及时发出警报信号，以便人员及时疏散和灭火部门迅速出动进行扑救，有效降低火灾危害。
二、核电厂的消防与灭火技术1.灭火技术灭火技术是核电厂消防工作中的核心内容。
核电厂的灭火技术主要包括水灭火、气体灭火、泡沫灭火、化学灭火等多种形式。
根据火情的具体情况和火灾现场的特点，消防人员将选择合适的灭火手段，以最快速、最有效地将火灾扑灭，有效减少火灾造成的后果。
2.应急预案应急预案是核电厂消防工作中的重要环节。
核电厂必须建立完善的应急预案，包括火灾应急预案、人员疏散预案、设备故障应对预案等内容，确保在火灾或其他突发事件发生时，能够迅速、有序地采取有效措施，最大限度地减少损失，保障核电厂的安全稳定运行。
3.消防演练消防演练是核电厂消防工作的重要组成部分。
通过定期组织消防演练，可以检验消防预案的可行性和有效性，培养和提高员工的火灾应对能力，提升核电厂整体的应急处置水平，保证火灾时的迅速响应和高效处置。

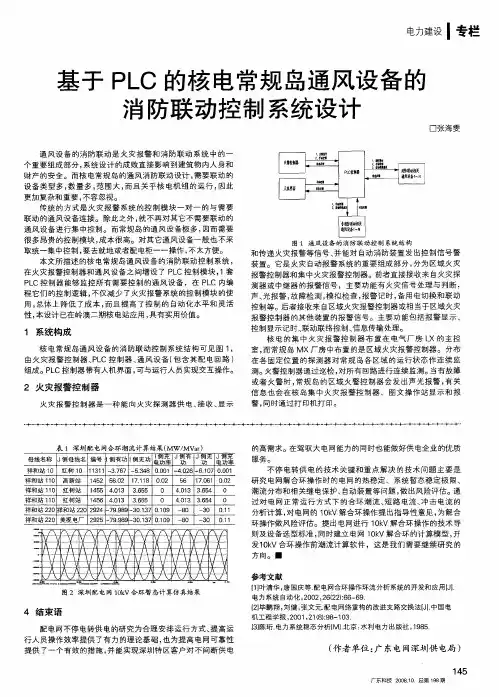

基于PLC的核电常规岛通风设备的消防联动控制系统设计
祥和站 ２ ０祥和站 ２ ０ ２ ２ ７ ． ９－ ０１ ７ Ｏ１ ９ — Ｏ ２ ２ ９ ４ － ９９ ３ ３ ． ８ ８ ０ 祥和站 ２ ０ ２ 美视 电厂 ２ ２ ７ ８ ３ ３ ．０ — Ｏ ９ ５ — ９９ ９ ０１ ７ ０１ ９ － ８
性， 本设计 已在岭澳二期核 电站应用 ， 具有实用价值 。
声、 光报警 ， 障检 测 ， 故 模拟检查 ， 报警记时 ， 备用 电切换和联动 控制等 。后者接收来 自区域火灾报警控制器或相当于区域 火灾 报警控 制器 的其他 装置的报警信号。主要功能包括报警 显示、
控制 显示记时、 联动联络控制 、 息传输处理。 信 核 电的集 中火灾 报警控 制器布 置在 电气 厂房 Ｌ（ ） 的主控 室， 而常规 岛 ＭＸ厂房 中布置的是区域火灾报警控制器。 分布 在各固定位 置的探测器 对常规 岛各区域 的运行状态作 连续监 测。 火警控制器通过巡检 ， 对所有 回路进行连续监测。 当有故障 或者火警时 ， 常规岛的 区域 火警控制 器会发 出声光报警 ， 关 有 信 息也会在核 岛集 中火灾报警控 制器 、图文操作站 显示和 报
－ ０ Ｏ１ ３ １ － ０ ０１ ３ ．１
霎 翼 翼
图 ２ 深圳配 电网 １ｋ ０Ｖ合环暂态计算仿真结果
参考文献
… 叶清华 ， 国庆等． 唐 配电网合环操作环流分析 系统的开发和应用【 Ｊ 电力系统 自动化 ，０ ２，６２ ） ６ ６ ． ２ ０ ２ （２： — ９ ６ 【】 ２毕鹏翔 ， 刘健 ， 文元． 张 配电网络重构 的改进支路交换法【】 Ｊｌ 中国 电
图 １ 通 风 设 备 的 消 防联 动 控 制 系统 结 构
和传递 火灾报警等 信号 、 并能对 自动消 防装 置发 出控制信号警 装置 。它是火灾 自动报警系统的重要组成部分 ， 分为 区域火灾
常规岛设计防火
宜大于 8%。道路上空遇有管架、栈桥等障 碍物时，其净高不宜小于 5.0m，在困难地 段不应小于 4.5m。
4.0.8 汽轮发电机厂房应在两条边各布置一
4
现行《规范》条文
修订征求意见稿
处消防车登高操作场地。消防车登高操作场
地的长度和宽度分别不应小于 15m 和 10m。
4.0.9 厂区管线与电力线路的综合布置应符
竖井的围护墙及承重构件应采用耐火极限 竖井的围护墙及承重构件应采用耐火极限
不低于 2.00h 的不燃烧体。
不低于 2.00h 的不燃材料。
4 总平面布置
4 总平面布置
4.0.1 总平面布置应结合工艺系统要求 划 分防火区域。防火区域宜相对独立布置，生 产过程中有易燃或爆炸危险的建（构）筑物
4.0.1 厂区应划分重点防火区域。重点防火 区域的划分及区域内的主要建（构）筑物/设 备宜符合表 4.0.1 的规定。
（构）筑物周围宜设置环形消防车道。消防 他重点防火区域周围宜设置环形消防车道。
车道可利用厂内交通道路。
消防车道可利用厂内交通道路。
4.0.7 厂区消防道路设计除应满足总体规划 4.0.7 厂区消防道路设计除应满足总体规划
的要求及现行国家标准《厂矿道路设计规 的要求并符合现行国家标准《厂矿道路设计
范》GBJ 22 的有关规定外，尚应符合下列 规定：
定的 B1 级，其耐火极限不应低于 0.50h。当
非承重外墙、房间隔墙采用金属夹心板时，
其芯材应为不燃材料。
3.0.4 当汽轮发电机厂房的屋面板采用不燃 3.0.4 汽轮发电机厂房的屋面板应采用不燃 材料。屋面防水层宜采用不燃、难燃材料，
烧体时，其屋面防水层和绝热层可采用可 当屋面防水层和保温绝热层采用可燃材料
核电站消防系统规划与建设
核电站消防系统规划与建设随着核能在现代社会中的重要地位日益凸显，核电站的安全性与重要性也变得尤为突出。
作为防火安全的重要环节，核电站的消防系统规划与建设显得尤为关键。
本文将就核电站消防系统的规划与建设进行探讨，并提出一些有效的建议，以确保核电站的安全运行。
一、核电站消防系统规划核电站消防系统的规划需要充分考虑核电站的特殊性。
首先，应对核电站内潜在的火灾风险进行全面评估和辨识，包括电气火灾、化学品泄漏等可能导致火灾的因素。
其次，需要根据核电站的功能区域划分，为每个区域规划相应的消防设备和系统。
最后，要确保消防系统的规划符合相关的法规和标准，包括国家和国际的消防安全标准以及核电站的规章制度。
核电站消防系统的规划还需要考虑到实际应用的可行性。
在规划过程中，需要充分考虑消防设备的性能、可用性和可靠性。
同时，还要充分考虑消防系统的维护成本和消防员的培训要求。
通过综合考虑这些因素，才能够制定出科学合理、可行可用的核电站消防系统规划。
二、核电站消防系统建设核电站消防系统的建设需要综合运用一系列的技术手段和设备。
首先，需要配备先进的自动火灾报警系统。
这个系统应该能够及时发现火灾并准确地报警，同时具备自动启动其他消防设备的功能。
其次，需要配备高效的灭火设备，包括自动喷水灭火系统、气体灭火系统等。
这些设备应该能够在火灾发生时快速反应，并确保火源在最短时间内得到控制。
此外，还应配备适当的消防器材，如灭火器、消防栓等。
在核电站消防系统的建设过程中，还需要加强消防应急预案的制定和培训。
核电站是一个复杂的工业系统，一旦发生火灾需要采取迅速、有效的措施来控制火源。
因此，核电站应建立健全的消防应急预案，并定期组织消防演练，让工作人员熟悉应急程序和灭火技巧。
只有这样，核电站的消防系统才能够在火灾事故中发挥出最大的作用。
三、核电站消防系统建设存在的挑战和解决方案核电站消防系统的建设面临着一些挑战，包括技术限制、成本压力和安全需求等。

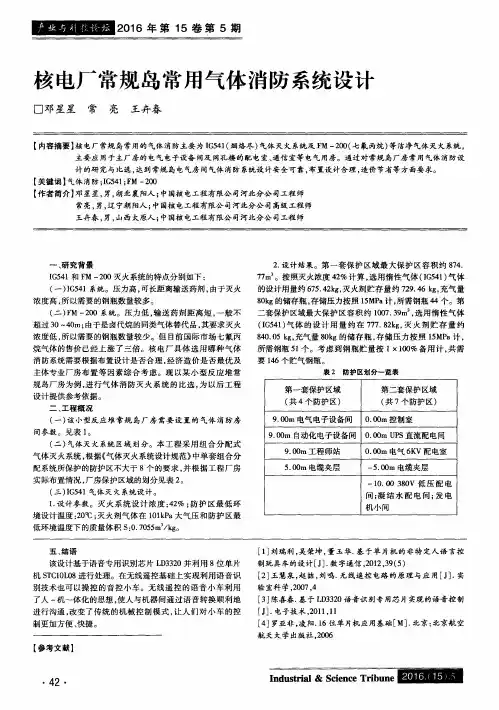

核电厂常规岛常用气体消防系统设计
９．００ｍ 电气 电子设备 间 ０．００ｍ控制室
９．００ｍ 自动化 电子设 备间 ０．００ｍ ＵＰＳ直流配 电间
９．００ｍ工程 师站 ０．００ｍ电气 ６ＫＶ配电室
５．Ｏ０ｍ 电缆夹层
２．设计 结果 。第 一套保 护 区域 最 大保护 区容 积约 ８７４． ７７ｍ 。按照灭火浓度 ４２％计 算 ，选 用惰性 气体 （ＩＧ５４１）气 体 的设计用量约 ６７５．４２ｋｇ，灭 火剂贮存 量约 ７２９．４６ ｋｇ，充 气量 ８０ｋｇ的储存瓶 ，存储压力按照 １５ＭＰａ计 ，所需钢瓶 ４４个 。第 二套保护 区域最大保 护 区容 积约 １００７．３９ｍ。，选用 惰性气 体 （ＩＧ５４１）气体 的设 计 用量 约 在 ７７７．８２ｋｇ，灭 火剂 贮 存 量 约 ８４０．０５ ｋｇ，充气量 ８０ｋｇ的储存 瓶 ，存 储压 力按 照 １５ＭＰａ计 ， 所需钢瓶 ５１个 。考 虑 到钢瓶贮 量按 １×１００％备 用 计 ，共 需 要 １４６个贮 气钢瓶。
【关键词 】气体消防 ；ＩＧ５４１；ＦＭ一２００ 【作者简介】邓星星，男，湖北襄阳人；中国核电工程有限公司河北分公司工程师
常亮 ，男 ，辽 宁朝 阳人 ；中国核 电工程有 限公 司河北分公 司高级工程师 王卉春 ，男，山西 太原人 ；中国核 电工程有 限公 司河北分公 司工程 师
一 、 研 究 背 景 ＩＧ５４１和 ＦＭ 一２００灭火系统 的特点分别 如下 ： （一 ）ＩＧ５４１系统 。压力高 ，可长距 离输送药剂 ，由于灭 火 浓 度高 ，所 以需要 的钢瓶数量较多 。 （二 ）ＦＭ 一２００系统 。压 力低 ，输送 药剂距 离 短 ，一般 不 超 过 ３０～４０ｍ；由于是 卤代烷的同类气体替代 品，其要 求灭火 浓度低 ，所 以需要 的钢 瓶数量较少 。但 目前 国际市 场七氟 丙 烷气体 的售价 已经上涨 了三 倍 。核 电厂 具体 选用 哪 种气 体 消 防系统需要根据布置设计是 否合理 ，经济 造价是 否最优 及 主体专 业厂房布 置等 因素综 合考 虑 。现 以某 小 型反应 堆 常 规 岛厂 房为例 ，进 行气 体消 防灭火 系统 的 比选 ，为以后 工 程 设计提 供参考依据 。 二 、工 程 概 况 （一 ）该小型反应堆 常规 岛厂房 需要 设置 的 气体 消防房 间参数 。见 表 １。 （二 ）气体 灭火 系统 区域 划 分。本 工 程采 用组 合分 配式 气体灭 火系统 ，根据《气体灭火系统设计规 范》中单 套组合 分 配 系统所保 护的防护 区不大于 ８个 的要求 ，并 根据工 程厂 房 实 际布置情 况 ，厂房保 护区域的划分见表 ２。 （三 ）ＩＧ５４１气 体 灭 火 系统 设 计 。 １．设计 参数 。灭火 系统 设 计浓 度 ：４２％ ；防护 区最低 环 境设计 温度 ：２０ｏＣ；灭 火剂气 体在 ｌＯｌｋＰａ大气压 和 防护 区最 低环境温度 下的质量体积 Ｓ：０．７０５５ｍ ／ｋｇ。
核电站中常规岛消防设计特点
缆 夹 层 和 电 缆 竖 井 。 其 中采 用 Ｂ型 密 特 隆 喷 头 的 灭 火 系 统
在 发 生 火 灾 时 ，周 围 温 度 升 高 达 到 一定 值 ，喷 头 玻 璃 泡 自 动 破 裂 灭 火 ，同 时 还 可 与 烟感 探 测 器 、感 温 电缆 、火 灾 自
区域 误 喷 ，阀组 前 还装 设 Ｙ 型 过 滤器 隔离 水 中杂 质 。火 灾
其 灭 火 工 作 原 理 与 汽 轮 机 厂 房 自动 高 速 水 喷 雾 灭 火 系 统
相 同。
报 警 和 探 测 采 用 干式 气 动探 测 系统 ，火 灾 时 ，气 动 探 测 系 统 传 动 管 网 的 压 降发 生 报 警 信 号 ， 同 时开 启 雨淋 阀 ，将 水 送 人 管 网 ，通 过 离 心式 高速 水 雾 喷 头 立 即 喷水 灭火 。对 于
维普资讯
维普资讯
交 流
层 、运 转 层 和除 氧 器 层 ，布 置 原 则 和 安 装 要 求 需 符 合 国 内
建筑 防火 设 计 标 准 。位 于 首 层 和 运 转 层 的消 火 栓 还 可 与移 动式 清 水 泡 沫 灭火 器 相 连 接 ，为 其 提 供 消 防用 水 。 ２ ）水喷 雾 灭 火 系统
过 离心 式 高 速水 雾 喷 头 立 即 喷水 灭 火 。
（ ）变 压 器 消 防灭 火 系 统 ３ 该 系统 保 护 的区 域 包 括 ：三 台单 相 主变 压 器 、 高压 厂 用 变压 器 、备 用 主 变 压 器 、备 用 高 压 厂用 变 压 器 、辅 助 变 压器 ，变 压 器 露 天 集 中布 置 在 每 台机 组 汽 机 厂 房外 侧 。 变 压器 消 防灭 火 系统 设计 为高 速 水 喷雾 灭 火 系统 ， 水 源 接 自常 规 岛 消 防 水 分 配 系 统 环 管 ， 设 计 喷 水 灭 火 强 度 不 低 于 ２ Ｌ （ ｉ ｉ ） 符 合 Ｎ Ｐ ５中 变 压 器 带 电 设 ０ ／ ｒ ｎ・ ， Байду номын сангаас ｎ Ｆ Ａ１
核电厂常规岛消防灭火系统设计的几点建议
核电厂常规岛消防灭火系统设计的几点建议摘要：核电站火灾危险性最大的区域是常规岛，核电站中常规岛消防设计具有很强的针对性和特殊性，确保核电厂常规岛灭火系统安全非常重要，因此消防设计人员在按照规范设计的同时，还应从运行、维护的角度去考虑，优化消防系统和布置设计，力求系统布置合理、安全可靠、运行维护方便。
基于此本文分析了核电厂常规岛消防灭火系统设计。
关键词：核电厂；常规岛；消防灭火系统；设计1、核电站消防系统的设置目的与主要设计原则1.1核电站消防系统的设置目的与设计理念核电站消防系统的设置必须达到如下基本目的：（1）确保核电站工作人员的人身安全，即火灾发生时，保证有关人员可安全疏散。
（2）保证发生火灾时或火灾后，仍能维持核电站的核安全功能的完整性：①安全停堆，并维持在安全停堆状态；②停堆后（包括事故工况），从堆芯中排出余热；③减少放射性物质释放并提供必要的手段，使任何释放均低于可接受的规定限值。
（3）限制可能导致核电站设备和仪表长期不可使用的火灾发生。
为达到上述目的，消防设计采用了纵深防御设计理念：①预防火灾的发生（将火灾发生的概率降至最低）；②快速探测已发生的火灾并及时灭火，限制火灾的危害（能动防火）；③防止火灾的蔓延，限制火灾对电厂安全功能的影响（非能动防火）。
1.2核电站消防系统的主要设计原则核电站消防系统的设计应以《核电厂防火》安全导则和《核电厂防火准则》为指导，但尚不能完全作为核电站消防系统设计的技术规范标准。
由于国内核电站多数是引进国外的商业堆，其消防设计应与工艺系统和厂房设计、建造相匹配，因此还应遵循核岛引进国的消防设计规范。
由于核电设施的特殊性，《核电厂防火》安全导则强调纵深防御设计理念，即冗余、多样配制消防安全措施，冗余即同功能、同类型设备重复设置；此外，核电站消防系统的保护范围大大超过了国内火电厂的设置范围。
根据与核安全关联性的不同，全厂消防系统划分为核安全设施的消防系统和非核安全设施的消防系统，两者设计基准不同；其中与核岛相关的消防系统属于核安全设施的消防系统，需按抗震系统考虑，根据与核安全关联性的密切程度不同，其抗震等级也不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核电厂常规岛常用气体消防系统设计分析
发表时间：2019-07-18T15:09:42.480Z 来源：《城镇建设》2019年第8期作者：王亚彬白新鹏
[导读] 核电厂一直都是一个危险性比较高的行业，但是在运行的过程中非常容易出现火灾，
万纳神核控股集团有限公司浙江省嘉兴市 314300
摘要：核电厂一直都是一个危险性比较高的行业，但是在运行的过程中非常容易出现火灾，不仅会在之后影响核电厂的运行，还会引发安全事故。
虽然核电厂是由不同区域构成，但是常规岛的危险性很大。
因此，研究和设计常规岛显得尤为重要。
本文主要对核电厂常规岛常用气体消防系统的设计进行分析。
关键词：核电厂；常规岛；常用气体；消防系统；设计分析
引言：
核能发电一直在能源开发的过程中发挥着重要的作用，也属于我国发展的重要课题。
随着我国核电事业步入快速发展的阶段，整个核电站整体发展的过程也逐步走上了正轨。
因此，充分地了解国内和国外防火规范势必会发挥着重要的作用。
因此，对核电自主化设计显得尤为重要。
本文主要就核电厂常规岛常用气体消防系统的设计进行分析。
1.核电厂常规岛概述
1.1核电厂常规岛的概念
常规岛指的是核电装置中的汽轮发电机组和配套设施的组合。
常规岛的功能是能够将核岛中产生的蒸汽热能转化成汽轮机的机械能量，再直接通过运用发电机来转化成电能。
常规岛内部的工艺系统也会被称为核电厂二回路系统。
此系统主要可以由蒸汽系统、主给水系统、汽水分离再热系统、凝结水系统、高压加热水系统和其他系统组成。
1.2核电厂常规岛的功能
常规岛能够将核蒸汽供应系统内部的热能直接转化为机械能，并存储于汽轮机内部。
核电厂常规岛将会直接带动发电机进行转动，从而转化成电能[1]。
如果在中间发生了事故，核电厂常规岛又可以直接作为核反应堆的可靠冷源，从而能够让整个反应堆更好地运行。
2.常规岛中不同气体消防系统设计分析
2.1模型
在建设核电厂的过程中，设计常规岛消防系统显得格外重要。
在实际操作时，需要综合厂房的实际情况和安全需求来进行设计，这样才能够保证整个消防系统能够更好地运行。
在实际设计的过程中，需要随时关注常规岛内部气体消防房间内部的参数，并充分结合包括房间标高层和保护容积等要素进行设计，最终才能古设计出合理的消防系统。
在实际设计的过程中，需要同时关注火系统内部的浓度和保护区内部的温度。
如果将气体确定在101kPa状态下时，一定要确定这些参数之后才能够更好地确定一个稳定的气体消防系统。
在标高层为9m的电器电子设备、自动化电子设备间和工程师站为基础，将其内部的保护容积确定为333.81、329.45和195.83。
该模型的电缆夹层的标高分别可以设定为5m，并将其保护容积确定为874.73和875.65。
380V低压配电间和配电间的标准高度层分别处于-10m 的距离，且面积分别设定为159.13、1007.32和293.62。
发电机的小间、380V低压配电间和凝结水配电间的标高层处于-10m的位置，其面积分别可以设定为560.50、995.20和125.42。
3.实际案例
目前，IG541系统和FM-200灭火系统可以在实际核电站常规岛的常用其他消防系统中有效地运用。
其主要的特点主要如下：
2.1IG541系统的特点
整个系统的压力较高，且可以被用于长距离的运输过程中，但是又由于内部的浓度较高，所以需要运用较多的钢瓶。
2.2 FM-200系统的特点
整个FM-200系统的压力较低，且输送药剂的距离也较短，一般不会超过40m。
但是由于对灭火浓度要求较低，所以基本不需要太多的钢瓶数量。
目前，国际市场上的七氟丙烷气体的售价已经有所上涨。
核电厂在选择气体时候需要先考虑消防系统的布置设计、经济造价和主体的专业性。
本文结合一个小型的反应堆常规岛厂房为实际的例子，再具体分析核电厂常规岛常用气体消防系统设计的过程，从而也能够为以后工程的设计提供重要的依据。
3.IG541气体灭火系统和FM-200气体灭火系统模型设计
3.1IG541 气体灭火系统设计
如果需要采用IG541的气体灭火系统，则需要将其内部的浓度设计在42%的状态，并将防护区内部的温度控制在20摄氏度。
如果外部压强处于101kPa状态时，低温时所占据的质量和体积均为0.705/kg。
如果采用第一套保护方案，可以将保护的容积控制在874.6立方米左右。
如果在操作的过程中选择42%的气体时，可以将其容量控制在约675kg左右。
也同时需要在灭火器中存储约为730kg左右的气体。
此时如果要采用80kg的瓶子，则需要设置40个左右的钢瓶才能够更好地符合使用的要求。
如果将第二套保护方案的区域设置在1007立方米左右，就可以将气体的质量控制在约777.6kg。
此时，灭火器内部可以存储840kg的气体。
如果将压强控制在15MPa的状态时，则需要存储50个钢瓶。
整体钢瓶存储的数量可以被控制在150个左右。
3.2 FM -200气体灭火系统
如果选用FM-200气体灭火系统进行设计，则可以将其浓度设计在9%的位置，并将防护区的温度控制在20摄氏度左右。
通常，在101kPa的状态下，如果温度较低，则占据整体质量的体积为0.137/kg。
如果仅仅运用第一套保护区域时，则需要将其面积控制在874.6立方米左右。
如果将浓度控制在9%左右时，则需要大约601.5kg的七氟丙烷气体，并将灭火器的存储量控制在650.20kg，并将70L的物质放入储存瓶中[2]。
如果将储存的药理控制在4.2MPa时，则需要9个瓶子来完成整个操作。
在第二区域中，如果将容积控制在1006立方米时，则需要大约693kg的气体来完成整个操作，并将750kg的的气体放入灭火器中。
如果只是将70L的气体放置入瓶子中，则一共需要10个瓶子。
表1主要显示了气体消防房间参数一览表。
4.设计方案的经济性和安全性
从上述方案中不难看出，不同系统中需要的材料和用量有所不同，所以也会有不一样的经济效果。
只有确定不同气体系统的特点，之后才能够更好地确定不同的方案，并在之后关注不同系统内部出现的问题。
从实验的过程中可以看出，七氟丙烷是一种可以被广泛地运用在系统中的物质。
基本在使用设备排除后基本不会存在残留物。
采用IG541来替代烷灭火系统，则可以在使用的过程中有效地降低氧气的浓度，才能够更好地阻止燃烧。
在综合分析之后发现，如果在没有人的场合，可以采用IG541系统来进行设计。
另外，采用IG541系统，则可以在距离130m的位置向空气中喷射洁净的气体。
在本次实验中，使用IG541系统有更好的效果。
从实验的过程中同时可以看出，如果将七氟丙烷喷射到间距较小的室内，则可以使得室内的气体浓度得以超标，从而诱发安全隐患。
5.结束语
综上所述，本文先分析核电厂常规岛的概念，之后结合案例对IG541 气体灭火系统和FM -200气体灭火系统进行分析。
从灭火可靠性、系统安全和系统设计等方面来分析，可以选择IG541灭火系统才能够发挥更大的效果，本身也有着很大的借鉴意义。
参考文献：
[1]王明才，毛卫兵.核电厂常规岛消防灭火系统设计的几点建议[J].南方能源建设，2016（5）：139-144
[2] 陈文辉.核电厂常规岛消防设计综述[M].电源技术应用，2017（5）：139-145。
