汽车空调原理与维修-气暖式采暖
汽车空调原理与维护-独立暖风系统
独立暖风系统的分类与作用
独立燃烧水暖式暖风系统原理图
烟台工程技术学院汽车系
独立暖风系统的分类与作用
气暖式燃油加热器
烟台工程技术学院汽车系
独立暖风系统的分类与作用
水暖式燃油加热器
烟台工程技术学院汽车系
烟台工程技术学院汽车系
独立暖风系统的分类与作用
独立燃烧水暖式暖风系统的作用
水暖式燃油加热器的工作独立于汽车发动 机，并连接至汽车冷却系统、燃油系统和 电气系统。它可与汽车自身的加热设备
（即发动机冷却系）组合使用。 作用：（1）加热乘客室； （2）给前风挡玻璃除霜、除雾； （3）预热发动机；
独立暖风系统的分类与作用
汽车空调原理与维护
烟台工程技术学 独立暖风系统的分类
独立燃烧式暖风系统按载热体不同分为： 水暖式与气暖式。
气暖式是用空气作换热介质，提供的暖风
是高温干热状态，舒适性差。
水暖式是用水（即冷却液）作换热介质，
提供的暖风柔和，舒适感好，还能预热发 动机、润滑油和蓄电池等，应用广泛。
汽车空调系统原理与故障检修分析
汽车空调系统原理与故障检修分析汽车空调系统原理与故障检修分析随着人们生活水平的提高和汽车的普及，汽车空调系统已经成为了我们生活中不可或缺的一部分。
一旦汽车空调系统出现故障，将会对我们的出行造成很大的影响，所以了解汽车空调系统的原理和故障的检修分析就显得至关重要。
一、汽车空调系统原理汽车空调系统主要由压缩机、冷凝器、蒸发器、控制面板、电极风扇和制冷剂等组成。
1. 压缩机：将低温低压的制冷剂吸回压缩，将其制成高温高压的气体，以使其能够通过冷凝器散热。
2. 冷凝器：由铜管或铝制的管子编织而成，通过气流和散热而使气体冷却。
3. 蒸发器：将冷却的制冷剂传到蒸发器后，在电极风扇协助下，将冷却后的气体通过出风口送入车内，达到降温的效果。
4. 控制面板：也称为温度调节器，在汽车驾驶员座位旁边，可用于调整车内温度。
二、汽车空调系统故障检修分析汽车空调系统故障十分普遍，如何进行排查呢？1. 制冷效果不好：如果发现空调制冷效果不理想，可能是因为制冷剂不足或制冷剂泄漏所致。
解决方案是补充制冷剂，但并不是一味地加，而是要经过压力测试来确定加入的制冷剂的量和压力。
2. 压缩机不工作：如果出现这种情况，很可能是由于故障电路或电路中断所致。
解决方案是检查电路，检查是否有故障的电路或电路中断，若有则修复。
3. 空气流量减弱：由于过滤器上积存了太多的污垢，阻塞了空气的流通，所以会导致空气流量减弱。
解决方案是更换过滤器或对过滤器进行清洁。
4. 臭味：汽车空调内部空气不畅通，长时间滋生细菌，导致空气中散发出一股臭味。
解决方案是对汽车内部空气进行清洁和消毒。
总之，保养和维护汽车空调系统是非常重要的。
保持其正常工作状态不仅可以提高汽车的驾驶舒适度，还可以提高安全性。
对于业余爱好者，除了学习如何进行故障排查，还应该熟练掌握汽车空调系统的使用和保养技能，以保证汽车空调系统的良好使用。

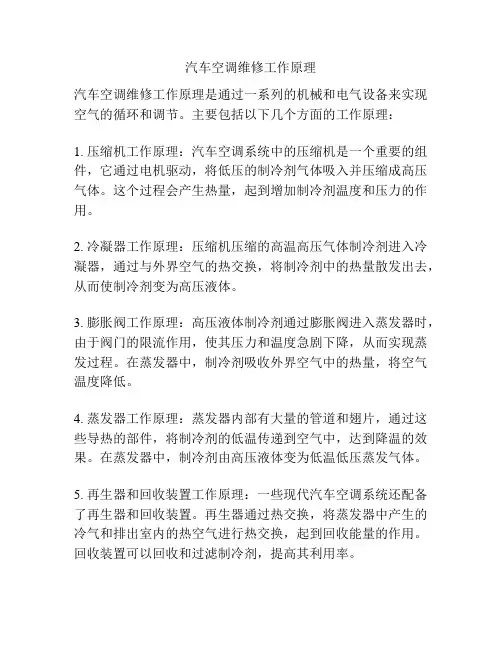

汽车空调维修工作原理
汽车空调维修工作原理
汽车空调维修工作原理是通过一系列的机械和电气设备来实现空气的循环和调节。
主要包括以下几个方面的工作原理：
1. 压缩机工作原理：汽车空调系统中的压缩机是一个重要的组件，它通过电机驱动，将低压的制冷剂气体吸入并压缩成高压气体。
这个过程会产生热量，起到增加制冷剂温度和压力的作用。
2. 冷凝器工作原理：压缩机压缩的高温高压气体制冷剂进入冷凝器，通过与外界空气的热交换，将制冷剂中的热量散发出去，从而使制冷剂变为高压液体。
3. 膨胀阀工作原理：高压液体制冷剂通过膨胀阀进入蒸发器时，由于阀门的限流作用，使其压力和温度急剧下降，从而实现蒸发过程。
在蒸发器中，制冷剂吸收外界空气中的热量，将空气温度降低。
4. 蒸发器工作原理：蒸发器内部有大量的管道和翅片，通过这些导热的部件，将制冷剂的低温传递到空气中，达到降温的效果。
在蒸发器中，制冷剂由高压液体变为低温低压蒸发气体。
5. 再生器和回收装置工作原理：一些现代汽车空调系统还配备了再生器和回收装置。
再生器通过热交换，将蒸发器中产生的冷气和排出室内的热空气进行热交换，起到回收能量的作用。
回收装置可以回收和过滤制冷剂，提高其利用率。
以上就是汽车空调维修工作原理的相关内容，通过了解这些工作原理，维修人员可以更好地诊断和解决汽车空调故障。
汽车空调暖风系统工作原理
汽车空调暖风系统工作原理
汽车空调暖风系统的工作原理是通过利用车辆的发动机产生的热能来加热车内空气，从而提供暖风。
下面是该系统的工作流程：
1. 发动机产热：当汽车发动机运转时，会产生大量的热能。
这个过程通过燃烧汽油或柴油使发动机内部的机械能转化为热能。
2. 循环冷却液：发动机内部有一个冷却系统，通过循环冷却液来将发动机产生的热量带走。
冷却液在发动机周围循环，吸收发动机散发的热量后，通过水泵将热冷却液送往散热器。
3. 散热器换热：散热器位于发动机前部，是将冷却液中的热量散发到周围空气中的装置。
当冷却液经过散热器时，通过与外部空气进行换热，使得冷却液的温度下降。
4. 增压循环：暖风系统中还有一个水泵，它负责将冷却液从发动机循环系统中抽取出来，通过增压使其流入暖风器。
5. 暖风器换热：暖风器位于车内的仪表板下方，是将冷却液中的热量传递给车内空气的设备。
当冷却液经过暖风器时，通过暖风器内部的薄片或管道，使空气与冷却液进行热交换，从而使空气温度升高。
6. 气流调节：暖风系统中还配备有风扇和空气调节装置，用于控制暖风系统的气流和温度。
风扇通过吸入外部空气，将经过暖风器加热的空气送入车内，实现暖风供应。
通过以上工作流程，汽车空调暖风系统能够将发动机产生的热能传递给车内空气，为乘车人员提供温暖和舒适的驾驶环境。

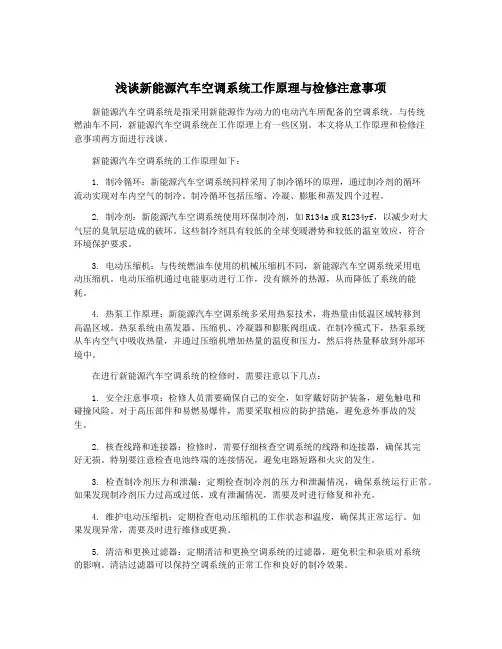

浅谈新能源汽车空调系统工作原理与检修注意事项
浅谈新能源汽车空调系统工作原理与检修注意事项新能源汽车空调系统是指采用新能源作为动力的电动汽车所配备的空调系统。
与传统燃油车不同，新能源汽车空调系统在工作原理上有一些区别。
本文将从工作原理和检修注意事项两方面进行浅谈。
新能源汽车空调系统的工作原理如下：1. 制冷循环：新能源汽车空调系统同样采用了制冷循环的原理，通过制冷剂的循环流动实现对车内空气的制冷。
制冷循环包括压缩、冷凝、膨胀和蒸发四个过程。
2. 制冷剂：新能源汽车空调系统使用环保制冷剂，如R134a或R1234yf，以减少对大气层的臭氧层造成的破坏。
这些制冷剂具有较低的全球变暖潜势和较低的温室效应，符合环境保护要求。
3. 电动压缩机：与传统燃油车使用的机械压缩机不同，新能源汽车空调系统采用电动压缩机。
电动压缩机通过电能驱动进行工作，没有额外的热源，从而降低了系统的能耗。
4. 热泵工作原理：新能源汽车空调系统多采用热泵技术，将热量由低温区域转移到高温区域。
热泵系统由蒸发器、压缩机、冷凝器和膨胀阀组成。
在制冷模式下，热泵系统从车内空气中吸收热量，并通过压缩机增加热量的温度和压力，然后将热量释放到外部环境中。
在进行新能源汽车空调系统的检修时，需要注意以下几点：1. 安全注意事项：检修人员需要确保自己的安全，如穿戴好防护装备，避免触电和碰撞风险。
对于高压部件和易燃易爆件，需要采取相应的防护措施，避免意外事故的发生。
2. 核查线路和连接器：检修时，需要仔细核查空调系统的线路和连接器，确保其完好无损。
特别要注意检查电池终端的连接情况，避免电路短路和火灾的发生。
3. 检查制冷剂压力和泄漏：定期检查制冷剂的压力和泄漏情况，确保系统运行正常。
如果发现制冷剂压力过高或过低，或有泄漏情况，需要及时进行修复和补充。
4. 维护电动压缩机：定期检查电动压缩机的工作状态和温度，确保其正常运行。
如果发现异常，需要及时进行维修或更换。
5. 清洁和更换过滤器：定期清洁和更换空调系统的过滤器，避免积尘和杂质对系统的影响。

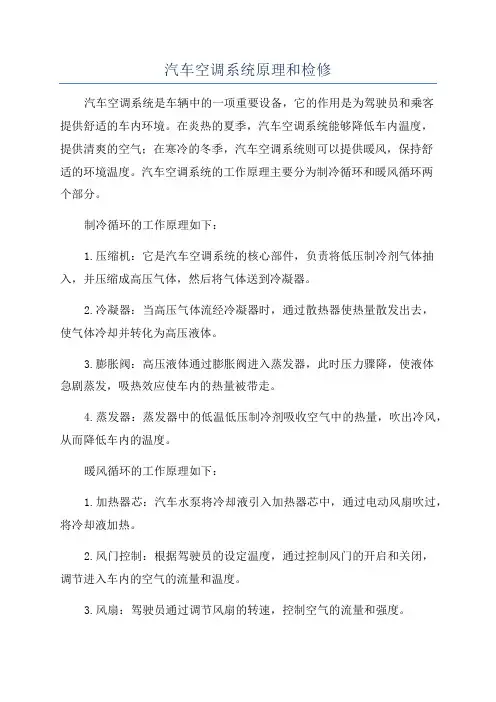

汽车空调系统原理和检修
汽车空调系统原理和检修汽车空调系统是车辆中的一项重要设备，它的作用是为驾驶员和乘客提供舒适的车内环境。
在炎热的夏季，汽车空调系统能够降低车内温度，提供清爽的空气；在寒冷的冬季，汽车空调系统则可以提供暖风，保持舒适的环境温度。
汽车空调系统的工作原理主要分为制冷循环和暖风循环两个部分。
制冷循环的工作原理如下：1.压缩机：它是汽车空调系统的核心部件，负责将低压制冷剂气体抽入，并压缩成高压气体，然后将气体送到冷凝器。
2.冷凝器：当高压气体流经冷凝器时，通过散热器使热量散发出去，使气体冷却并转化为高压液体。
3.膨胀阀：高压液体通过膨胀阀进入蒸发器，此时压力骤降，使液体急剧蒸发，吸热效应使车内的热量被带走。
4.蒸发器：蒸发器中的低温低压制冷剂吸收空气中的热量，吹出冷风，从而降低车内的温度。
暖风循环的工作原理如下：1.加热器芯：汽车水泵将冷却液引入加热器芯中，通过电动风扇吹过，将冷却液加热。
2.风门控制：根据驾驶员的设定温度，通过控制风门的开启和关闭，调节进入车内的空气的流量和温度。
3.风扇：驾驶员通过调节风扇的转速，控制空气的流量和强度。
1.制冷剂压力检查：使用压力表检查制冷剂压力，确保制冷剂压力处于正常范围内。
若压力过高，可能是压缩机故障；若压力过低，可能是制冷系统中有泄漏。
2.制冷剂泄漏检查：使用漏检仪或漏枪检查制冷系统中是否有泄漏。
若出现泄漏，需要及时修复或更换漏气部件。
3.电气系统检查：检查电磁离合器、压缩机继电器和风扇开关等电气部件是否正常工作。
若发现故障，需要修复或更换相应的电气部件。
4.温度控制检查：检查温度控制系统的调节器和风门控制装置是否正常。
若发现异常，需要进行修复或调整。
5.加热系统检查：检查加热器芯是否正常工作，确保加热系统能够提供足够的暖风。
6.水泵检查：检查水泵是否正常运转，确保冷却液能够流通和循环。
总之，汽车空调系统的原理是通过制冷循环和暖风循环来提供舒适的车内环境。
在检修汽车空调系统时，需要检查压力、泄漏、电气系统、温度控制、加热系统和水泵等方面的问题，并进行相应的修复或更换。
浅谈新能源汽车空调系统工作原理与检修注意事项
浅谈新能源汽车空调系统工作原理与检修注意事项新能源汽车是指采用了新型动力系统的汽车，一般包括混合动力汽车和纯电动汽车。
随着新能源汽车市场的快速发展，新能源汽车的空调系统也成为了人们关注的焦点之一。
新能源汽车的空调系统与传统汽车的空调系统有一些不同，今天我们就来浅谈一下新能源汽车空调系统的工作原理和检修注意事项。
一、新能源汽车空调系统工作原理1. 空调压缩机新能源汽车的空调系统同样采用压缩机循环制冷的工作原理，但在传统汽车上，压缩机通常是由发动机带动的，而新能源汽车上的压缩机则多为电动压缩机。
电动压缩机通过电能转换为机械能，驱动制冷剂流动，实现制冷作用。
2. 制冷剂循环系统新能源汽车的空调系统制冷剂循环系统与传统汽车相似，主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
制冷剂在这些元件中循环流动，完成制冷过程，为车内提供舒适的温度。
3. 电源系统新能源汽车的空调系统的电源通常来源于高压电池组，电池组通过直流-交流变流器将直流电转换为交流电，供给空调系统的电动压缩机和风扇等部件。
1. 注意安全新能源汽车的高压电池组是其核心部件，检修空调系统时一定要注意安全。
在进行检修前，必须先切断电源，避免触电意外发生。
需要遵循相关操作规程，做好个人防护措施，确保自身安全。
2. 注意电气部件检修新能源汽车空调系统的电气部件包括电动压缩机、控制器和传感器等，在进行检修时，要注意检查这些电气部件的接线是否松动、线路是否老化，以及控制器是否能够正常工作。
也要注意检查高压线路是否有漏电的情况，确保电气部件的安全可靠。
3. 注意制冷剂检修制冷剂是新能源汽车空调系统中不可或缺的重要组成部分，它的充注量和充注质量直接影响到空调系统的制冷效果。
检修时，要注意检查制冷剂的充注量是否正常，是否存在泄漏的情况，以及制冷剂的种类是否符合规定标准。
空调系统除了电气部件和制冷剂外，还包括了一些机械部件，如冷凝器、蒸发器和风扇等。
在检修时，要注意检查这些机械部件是否存在堵塞、腐蚀或磨损问题，及时进行清洗和更换，以确保空调系统的正常工作。
汽车空调与暖风的工作原理
汽车空调与暖风的工作原理
汽车空调和暖风的工作原理可以分为以下几个方面：
1. 空调系统工作原理：
汽车空调系统主要由压缩机、冷凝器、蒸发器和膨胀阀等组件构成。
工作原理如下：
- 压缩机：压缩机是空调系统的心脏，通过压缩制冷剂气体，
将其压缩成高温高压气体。
- 冷凝器：高温高压气体进入冷凝器，通过冷却和凝结的过程，释放热量，使制冷剂变成高压液体。
- 膨胀阀：高压液体经过膨胀阀减压，变成低温低压液体，进
入蒸发器。
- 蒸发器：低温低压液体进入蒸发器后，通过蒸发吸热的过程，将周围空气温度降低，并产生冷风。
2. 暖风系统工作原理：
汽车暖风系统通常通过发动机冷却液的热量来提供车内供暖。
工作原理如下：
- 发动机冷却液：发动机冷却液在运行时会产生一定的热量。
暖风系统通过与发动机冷却液进行热交换，将冷却液的热量转移到暖风系统中。
- 热交换器：热交换器是暖风系统的核心部件，将发动机冷却
液的热量传递给进入车内的空气。
- 风扇：暖风系统通过风扇将车内的空气吹过热交换器，使空
气与热交换器进行热量交换，从而产生暖风。
总的来说，汽车空调系统通过压缩制冷剂的循环，利用制冷剂
的相变过程，吸收车内热量并排出冷风；而暖风系统则通过热交换器将发动机冷却液的热量传递给车内空气，产生暖风。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟台工程技术学院汽车系
气暖式采暖系统
热管暖式采暖系统
这类采暖装置有 效地利用了排气余热， 在8m客车上装用，车 内外温差可达到30℃ 以上。 缺点是车下换热器受 排气和道路泥水的侵 蚀，易于腐蚀损坏， 若装于排气管后，又 增大了发动机排气阻 力，会相应增加发动 机的油耗和减小发动 机的有效功率。
烟台工程技术学院汽车系
气暖式采暖系统
热交换器式： 汽车余热气暖热交换器式采暖装置结构是在发动机的 排气管上安装一个热交换器用于加热空气。工作时， 将通往消声器的阀门关闭，汽车废气就进入热交换器 内，用于加热热交换器外的冷空气，冷空气通过热交 换器吸收热量后温度升高，由风机吹入车厢内用于采 暖和除霜。
客车热管式采暖装置布置
烟台工程技术学院汽车系
气暖式采暖系统
气暖式暖气装置的供暖效果受车速、发动机工作 状况影响，供暖温度不稳定。车速快，传热效果好，车 速低，传热效果差。这一特点是影响气暖式采暖系统广 泛使用的主要原因。其次，排气中的SO2、H2O等杂质会 腐蚀排气管壁和热交换器壁，受腐时间过长，废气就会 进入车厢，对人体健康不利；再者，排气管道和热交换 器也增加了发动机的排气阻力，增加了发动机的功率消 耗，同时对发动机的工作状况有影响。另外，气暖式还 存在装置庞大、结构复杂、对热交换器的结构和可靠性 要求较高的缺点。
烟台工程技术学院汽车系
烟台工程技术学院汽车系
气暖式采暖系统
间接换热式： 间接换热式由风机、热交换器、暖风管道和控制元 件等四部分组成。 供热时，废气从消声器前支管经过三通阀进入热 交换器，同时，打开电动机开关，通过风机将车厢内 的空气经引风管送入热交换器加热以后，沿暖风管道 送入车厢。停止供热时，关闭电动机开关，转换三通 阀位置，废气就由前支管经三通阀从尾管排出。 余热气暖式暖风装置按空气加热器结构不同，可 分为热交换器式和热管式两种型式 。
烟台工程技术学院汽车系
汽车空调气暖式采暖
汽车空调原理与维修
烟台工程技术学院汽车系
气暖式采暖系统
直热式采暖： 直热式是采用铸铁圆形暖气管或用薄铁板制成的 圆形、方形暖气管，在车内通道处地板上前后纵向 布置，前端接于发动机排气管后。其特点是方便简 单，热得快，但由于暖气管直接裸露，表面温度高， 易于烫伤乘客、烧坏鞋和行李物品。若管接头处密 封不好，出现漏气，会使废气直接进入车内而产生 中毒现象。
烟台工程技术学院汽车系
气暖式采暖系统
余热气暖热交换器式采暖装置结构
烟台工程技术学院汽车系
气暖式采暖系统
热管式 利用小型热管式换热器，高效回收汽车发动机排气中 的余热，用于大型汽车的冬季采暖。 汽车发动机的废气通过废气进口进入热管换热器的 加热段，使“碳钢——氨”重力式热管（垂直安装）内 的氨液真空蒸发，蒸气在热管冷凝段放出热量，加热由 汽车车头窗下通风口进入的新鲜空气，加热后的新鲜空 气由风机吹送到车厢内用于采暖。热管换热器的冷凝放 热段安装在车厢内地板之上，废气加热段安装在汽车的 地板下，车厢下的外面，接通发动机排气管的废气。
