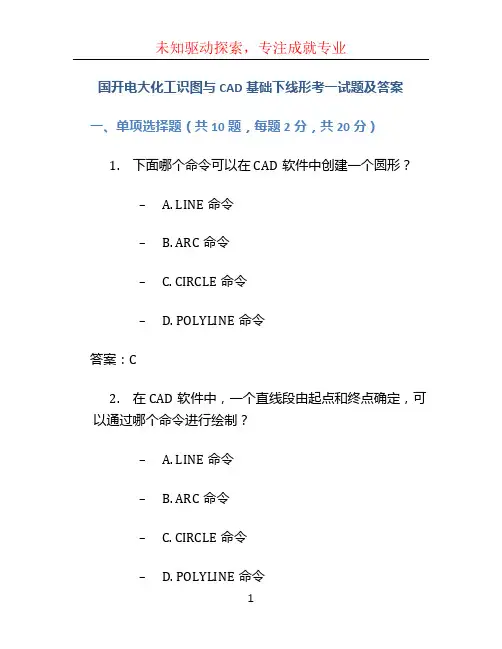

国开电大化工识图与CAD基础下线形考一试题及答案
国开电大化工识图与CAD基础下线形考一试题及答案一、单项选择题（共10题，每题2分，共20分）1.下面哪个命令可以在CAD软件中创建一个圆形？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：C2.在CAD软件中，一个直线段由起点和终点确定，可以通过哪个命令进行绘制？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：A3.在CAD软件中，当需要删除一个对象时，可以使用哪个命令？– A. DELETE命令– B. ERASE命令– C. CUT命令– D. REMOVE命令答案：B4.在化工识图中，常用的表示容器的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：A5.在化工识图中，用来表示气体的图形符号是什么？– A. 实心圆– B. 空心圆– C. 实心三角形– D. 空心三角形答案：D6.在CAD软件中，如果需要将绘图区域移动到一个新的位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：A7.在化工识图中，常用的表示阀门的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：B8.在CAD软件中，如果需要创建一个多边形，可以使用哪个命令？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYGON命令答案：D9.在CAD软件中，如果需要将一个对象复制到新位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：B10.在化工识图中，常用的表示泵的图形符号是什么？• A. 矩形• B. 圆形• C. 水平线段• D. 垂直线段答案：D二、简答题（共5题，每题10分，共50分）1.请简要说明CAD软件的基本功能和用途。

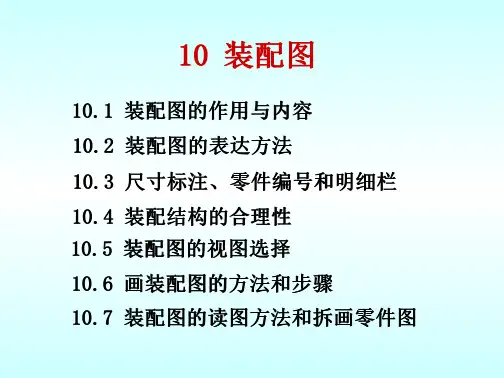

化工制图识图_装配图
（2）拆画零件图应注意的问题
①零件的视图表达方案应根据零件的结构形状确定，而 不能盲目照抄装配图。
②在装配图中允许不画的零件的工艺结构，如倒角、 圆角、退刀槽等，在零件图中应全部画出。
③零件图的尺寸，除在装配图中注出者外，其余尺寸 都在图上按比例直接量取，并圆整。与标准件连接 或配合的尺寸, 如螺纹、倒角、退刀槽等要查标准 注出。有配合要求的表面，要注出尺寸的公差带代 号或偏差数值。
10.2 装配图的表达方法
（1）规定画法
①相邻零件的接触表面和配合表面只画一条线；不接 触表面和非配合表面画两条线。
两面接触
两面不配合 两面配合
②两个(或两个以上)零件邻接时，剖面线的倾斜方向 应相反或间隔不同。但同一零件在各视图上的剖面 线方向和间隔必须一致。
③标准件和实心件按不剖画。
两面接触
⑤根据零件在部件中的作用和加工条件，确定零件图 的其它技术要求。
齿轮油泵装配图
零件1C
12 11 13
A-A
10
14 15
16
17 18 19 20
拆去零件10等
A
9 8 7
6
5C
4
A
3
2
A
1
技术要求
根据齿轮泵装配图 拆画的泵体零件图
齿轮油泵
零件1C
12 11 13
A-A
10
14 15
16
17 18 19 20
（2）装配图的内容
④①②③明一必技在装细组要装术配表视配的图要图和由图尺求中一标寸，组题应视栏对图
每组个成不，必说同用要明的以的部零表尺件部达寸或件各包机编组括器写成部的 序零件装号件或配，的机、并相器安在互的装明位规、细置格检栏和(验性装和(能也配运) 称关尺转明系寸的细，、技表部零术)件件要中(之求依或间，次机的一填器配般写) 合用序的 号工尺文、作寸字名原、写称理外出、和形。件结尺数构寸、特、材点部料。件 和前及备面机注学器等过的内的安容各装。种尺标基寸题本和栏的其 一表它般达重应方要包法尺含；寸部如等件视。或图机、器剖 的视名、称剖、面规、格局、部比放例大、图 图等号，及都设可计用、来制表图达、装审配 核体人。员的签名等。
2024-2024年度化工识图与CAD基础期末考试试题及答案
2024-2024年度化工识图与CAD基础期末考试试题及答案2024-2025年度化工识图与CAD基础期末考试试题及答案一、选择题（每题2分，共20分）1. 化工图中，下列哪一项表示管道？A. 粗实线B. 细实线C. 虚线D. 点划线2. 在CAD软件中，下列哪项功能可以将多个对象合并成一个对象？A. 合并命令B. 群组命令C. 修剪命令D. 延伸命令3. 化工图中，下列哪一项表示泵？A. 正方形B. 圆形C. 三角形D. 五边形4. 在CAD软件中，下列哪项功能可以实现对象的复制？A. 复制命令B. 镜像命令C. 偏移命令D. 移动命令5. 化工图中，下列哪一项表示阀门？A. 粗实线B. 细实线C. 虚线D. 点划线二、填空题（每题2分，共20分）1. 在化工图中，水平线表示________。
2. CAD软件中，表示线型的命令是________。
3. 化工图中，表示塔的符号是________。
4. 在CAD软件中，修改对象尺寸的命令是________。
5. 化工图中，表示加热器的符号是________。
三、判断题（每题2分，共20分）1. 在化工图中，粗实线表示设备轮廓。
（）2. 在CAD软件中，延伸命令可以延伸对象的边界。
（）3. 化工图中，表示管道的符号是细实线。
（）4. 在CAD软件中，可以通过群组命令将多个对象组合成一个群组。
（）5. 化工图中，表示泵的符号是正方形。
（）四、简答题（每题5分，共25分）1. 请简述化工图中的常见线型及其表示的对象。
2. 请介绍CAD软件中如何创建一个矩形对象。
3. 请简述化工图中如何表示设备尺寸。
4. 请介绍CAD软件中如何进行对象的选择。
5. 请简述化工图中如何表示管道走向。
五、综合应用题（25分）请根据下列化工设备简图，使用CAD软件完成以下任务：1. 绘制一个直径为200mm的圆形管道；2. 在圆形管道上添加一个90度弯头；3. 将圆形管道与设备连接，并调整位置使其与其他管道协调；4. 标注管道直径、弯头角度等尺寸；5. 将绘制好的化工设备简图保存为PDF格式。
中职中专化工识图课件完整版电子教案
(二)工程图的表示方法（如图1所示）
⑴投影面：采用水平面、正立面、右侧或左侧面，两两投影面互相垂直，（如图2所示） 。 ⑵作图的方法：正投影法和斜投影法，一般采用正投影法得到管道的正立面图 平面图 左视图 右视图 各图的名称、位置 ⑶三视图的绘制原则：长对正，宽相等，高平齐。
二 基本术语
类别
物 料 名 称
代号
工艺 物料
工业空气
PA
工艺气体
PG
工艺液体
PL
工艺固体
PS
工艺物料（气液两相流）
PGL
工艺物料（气固两相流）
PGS
工艺物料（液固两相流）
PLS
工艺水
PW
常用的阀门图例
⒍管道图例 管道管件阀门采用规定的图例示意性表示图3较形象，不是按形状尺寸画出。见图4工艺流程图
二、化工设备图的尺寸标注
（一）尺寸注法 1.基本规则 （1）机件的真实大小应以图样上所注的尺寸数值为依 据，与图形的大小及绘图的准确度无关。 （2）图样中的尺寸以毫米为单位时，省略单位符号， 如采用其他单位，则应注明相应的单位符号。 （3）图样中所注的尺寸为该图样所示机件的最后完工 尺寸。
（3）尺寸数字 图样中的尺寸数字必须清晰无误，大小一致。尺寸数字不能被任何图线通过。尺寸线水平时，线性尺寸数字标注在尺寸线的上方，字头向上；尺寸线垂直时，线性尺寸数字标注在尺寸线的左边，字头向左。 角度的数字一律水平注写，一般注写在尺寸线的中断处
⒊管口方位的表达方法 ⑴管口的标注 主视图采用了多次旋转画法之后，在不同视图上，同一管 口用相同的小写字母a、b、c等（称为管口符号）加以编 号，避免混乱。相同管口的管口符号可用不同脚标的相同 字母表示，如a1、a2、a3。 ⑵管口方位图 管口在设备上的径向方位，除了在俯（左）视图上表示外， 也可以画出设备的外圆轮廓，用中心线表示管口位置，用 粗实线示意性画出设备管口，称为管口方位图。管口方位 图上的标注与主视图的标注一致。
化工识图
序号题干答案1按部标规定，管道布置图中标注、坐标以米为单位，取小数点两位。
×2按照几何投影的原理，任何零件图必须具备主视图、俯视图和侧视图，否则不能完整地表示零件。
×3带控制点工艺流程图一般包括图形、标注和图例三个部分。
×4当流程线发生交错时，应将一条管线断开，一般是同一物料交错，按流程顺序“先不断后断”。
不同物料管线交错时“主不断辅断”。
√5阀门类别用汉语拼音字母表示，如闸阀代号为“Z”。
√6方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。
√7工艺流程图分为方案流程图和工艺施工流程图。
√8工艺流程图中的标注是注写设备位号及名称、管段编号、控制点及必要的说明等。
√9工艺流程图中的管道、阀及设备采用HG／T20519-1992系列标准绘制。
√10工艺流程图中设备用粗实线并按比例绘制。
×11管道仪表流程图中，被测变量及仪表功能组合为TSA时，表示温度联锁报警。
√12管路的投影重叠而需要表示出不可见的管段时，可采用断开显露法将上面管路的投影断开，并画上断裂符号。
×13管路交叉时，一般将上面(或前面)的管路断开；也可将下方(或后方)的管路画上断裂符号断开。
×14化工工艺流程图不考虑各设备的相对位置和标高。
×15化工工艺图主要包括化工工艺流程图、化工设备布置图和管路布置图。
√16化工过程的检测和控制系统的图形符号，一般由测量点、连接线和仪表圆圈三部分组成。
√17冷、热管线必须在同一立面布置时，热管在上、冷管在下。
√18某工件实际尺寸为长20m、宽lOm、高5m。
当图形被缩小100倍后，则其尺寸标注为200mm×lOOmm×50mm。
×19任何一张零件图都必须具备一组视图、制造和检验的全部尺寸、技术要求、标题栏，否则不能满足要求。
√20设备类别代号中P和V分别表示泵和压缩机。
×21施工流程图是设备布置和管道布置设计的依据。
石油化工工艺流程识图知识
补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。
实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。
●降低劳动强度，改善劳动成本。
●确保生产安全。
对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。
1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。
1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。
1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。
1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。
1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。
化工工艺PID识图 ppt课件
/压缩机/风机类等，当然也有存在不同设计公司用不同的字母表示，如有的设计 公司用P表示泵类、T来表示塔内；
101A一般第一外数字为所在设备工序号或者部分号，一般设计公司会把整个 装置分为几个区域，不同的区域用不同数字或者字母表示，以便于所在区域内设 备管道编号，第二位和第三位为设备顺序号，第四个字母为同类设备台数 ，如 中浩有两台加氢反应器为D-101A和D-101B。
c.管道变径时应有大小头，变径头前后管道尺寸应在管道标识中标明，管线与设备
是法兰连接还是焊接，一般看图中有没有法兰片标识及设备本体是法兰形式还是焊接形 式，有的小阀门带的是丝堵，一般在详细设计空视图上比较清楚，如下图中DR导淋阀一 般是1"或者3/4"，阀门是内螺纹且带的是丝堵，大小头与管道是焊接的，阀门与管道连 接一般是法兰连接的，不过也有焊接的（工艺系统高压情况下）。
3.2.3 PID图中的仪表 PID图中的仪表一般包括了现场测量显示仪表、远传（DCS）显示仪表、仪表控制三个
方面
3.2.3.1 现场测量显示仪表 a.现场管道设备上直观显示，如现场温度表场集中盘显示仪表，这种一般出现在成套包设备中，如压缩机油站就地仪 表显示盘。
化工工艺PID图知识
（中浩60万吨甲醇PID图纸为例）
一、什么是工艺PID图
PID又称为管道和仪表流程图，是Piping and Instrumentation Diagram 的缩写。PID的设计是在工艺流程图（PFD：Process Flowsheet Diagram）的基础上完成的。它是工程设计中从工艺流程到工程施工设计的 重要工序，是装置设计安装的基本依据。
石油化工工艺流程识图知识讲解
补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。
实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。
●降低劳动强度，改善劳动成本。
●确保生产安全。
对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。
1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。
1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。
1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。
1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。
1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、化工设备图
• 化工设备的特点：
•
壳体以回转体为主
•
尺寸大小悬殊较大
•
有较多的开孔和管口
•
大量采用焊接结构
•
广泛采用标准零件
化工设备装配图
一组视图：表达设备的结构、形状和零部 件之间的关系。
必要尺寸：用以表达设备的大小、性能、 规格、装配和安装等数据
管口符号和管口表：对设备上所有的管口 按字母顺序编号，并在管口表中列出管 口的有关数据、用途。
剖切平面
为了适应机件的各类特点，在画剖视图时应 采用不同的剖切面。
单一剖切面：用一个平行于某一基本投影面 的平面剖开机件的方法。
适用于：全剖视、较复杂的机件。
旋转剖：用两个相交的剖切平面剖开机件的 方法。
标注：用剖切符号在开始、转折、结尾处表 示剖切位置，并写上字母“X”，现时在相应 的视图上标注“X-X”
技术特性和技术要求：用表格列出设备主 要工艺特性，如压力、温度、物料名称、 设备容积。用文字说明设备在制造、检 验、安装方面的要求。
当组合体两基本体表面相交时，在相交处画 出交线。
（六）、组合体的识读
读图的思维基础： 以形体分析法为主，辅以必要的面线分析法。 读图的基本要领： （１）必须将几个视图联系起来看。 （２）仔细分析视图中每一个封闭线框，区
分各形体之间的相互位置。 （３）读图的过程中，要把想象的形体反复
与所给视图进行对照。
旋转视图
• 当机件具有倾斜结构，并有回转中心时： • 假想的将机件的倾斜部分旋转到与某一选
取定的基本投影面平行后，再向该投影面 投影，所得的视图叫旋转视图。 • 注意：必须先旋转，再投影。 • 标注：同局部视图。
四、机件的其它表达方法
• 剖视图的概念：假想的用剖切平面剖开机件， 移去机件与观察者之间的部分，对剩余部分 投影，所得视图叫剖视。
（２）局部视图断裂处用波浪线分开， 当表达部分的结构是完整的图形，外轮廓线 成封闭时，波浪线可以省略不画。
图１－２３
斜视图
• 机件向不平行于任何基本投影面投影所得视 图称为斜视图。
• 注意：
• 在视图上用箭头指明投影方向并标上字母， 在视图上标上视图名称。
• 斜视图最好配置在箭头所指的方向上，若要 配置在别的地方，允许将图形旋转，但要注 明“X向旋转”。
• 剖视图的种类 • １、全剖视：用剖切平面完全的剖开机件所
得视图叫全剖视。 • 适用于：内部复杂，且其图形不对称的
机件。
２、半剖视：当机件具有对称平面时，可 以对称中心线为界，一半画成视图，一半画 成剖视，这种视图叫半剖视。
３、局部剖视：用剖切平面将机件局部剖 开，所得视图叫局部剖视图。
注意：剖切位置与范围应根据机件需要而决 定，剖开部分与原视图之间用波浪线分开。
• 剖面的种类：
• 移出剖面：画在视图轮廓线外的剖面叫 移出剖面。
• 轮廓采用粗实线绘制，并尽量配置在剖 切平面的延长线上。
重合剖面：画在视图轮廓线内的剖面。
轮廓线用细实线绘制，当视图中的轮廓线 与重合剖面的图形重迭时视图中的轮廓线 应连续不断的画出。基本视图与辅助视图 剖视与剖面
机件实际尺寸标注。
图线名称
粗实线 细实线 虚线 双折线 波浪线
细点划线
粗点划线 双点划线
３、图线及其画法
图线 宽度
一般应用
b
可见轮廓线。
约b/3 剖面线、尺寸线及尺寸界线
约b/3 不可见轮廓线
约b/3 断裂处边界线
约b/3 约b/3
断裂处边界线，视图和剖视的分 界线。
轴线、对称中心线、轨迹线。
b
有特殊要求的线。
约b/3 极限位置的轮廓线。
二、投影作图
（一）、投影的基本原理： 投影三要素：光源、投影物、投影面。 投影法：投影线通过物体，向选定的面投射，
并在该面上得到图形的方法。 中心投影法：投影线积聚一点。 平行投影法：投影线互相平行 。
正投影：入射光线垂直投影面。 斜投影：入射光线倾斜于投影面。
（二）、直线和平面的投影
读图举例
•.
请考虑六棱柱和圆柱体 组合的二种形式
三、基本视图与辅助视图
• 复习：读图有哪些基本要领？
• １、基本视图
• 向基本投影面投影所得的视图叫基本视图。
• ２、辅助视图
•
局部视图
•
斜视图
•
旋转视图
局部视图
１、局部视图将机件的某一部份向基本投影面 投影所得视图叫局部视图。
注意：（１）局部视图上标出视图名称“X－ Ｘ”，用箭头指明投影方向，并标上相应的 字母。
波浪线不得与轮廓线重合
波浪线应画在机件的实体处
２
３
剖视图的标注
• 用剖切符号指明剖切位置，用箭头指明 投影方向，并写上字母“X”，在相应的 视图上标上“X-X”
• 当视图按投影关系配置，中间无其它图 形隔开，则可省略箭头。
• 当机件基本对称，视图按投影关系配置， 中间无其它图形隔开，则可省略标注。
1、直线的投影仍为一条直线 线段对于一个投影面的相对位置有如下三种
形式：
（1）线段平行于投影面——真实性。 （2）线段垂直于投影面——积聚性。 （3）线段倾斜于投影面——相似性。 2、平面的投影仍为平面 平面的投影同样具有以上三种形式及其性质。
（三）、三面视图的规律
（1）三视图的形成 （2）三视图的投影规律：
阶梯剖：用几个相互平行的剖切平面剖开 机件的方法。
标注：同旋转剖。
组合的剖切平面：用两种以上剖切方法剖 开机件。标注同上。
斜剖视：用不平行于任何基本投影面的剖 切平面剖开机件的方法。
标注：同斜视图。
剖面图
• 剖面的概念：假想的用一个剖切平面将 机件的某处切断，仅画出断面的图形， 这样得到的视图叫剖面图。
化工识图基础
Ｍ１、化工识图基础
一、《机械制图》国家标准的基本规定 １、图纸幅面：（GB/T 14689—93） 图纸分六种：A0、A1、A2…A5 其中A0最大，尺寸为841×1189，A5最小。 ２、比例：GB/T 14690—93 机件相应要素与实物相应要素的线性尺寸之比 等比：1：1， 放大：5：1 缩小：1：5 注意：不论图样放大缩小，在标注尺寸时应按
主俯视图长对正， 主左视图高平齐， 俯左视图宽相等。
（四）、基本形体的画法
• 六棱柱
圆柱体的画法
•.
（五）、组合体的投影
组合体的分类：叠加类、切割类、综合类。 注意事项：
当组合体上两基本体表面不平齐时，分界处 应有线分开。
当组合体两基本体表面平齐时，分界处不应 有线。 当组合体两基本体相切时，相切处不画线
