各种塑料简易鉴别方法(完整版)
塑料的简单辨别方法
塑料的简单辨别方法塑料是一种广泛使用的材料，它在日常生活中的应用非常广泛，几乎无所不在。
然而，由于市场上存在许多不同种类的塑料制品，因此塑料的简单辨别变得非常重要。
在下面的文章中，将介绍几种常用的简单辨别塑料的方法。
1.观察标志：许多塑料制品上都有标志或编码，通常位于底部或侧面。
这些标志将帮助您识别塑料类型。
例如，有些塑料制品上会有“PET”（聚对苯二甲酸乙二醇酯）或“HDPE”（高密度聚乙烯）等标志，这些是最常见的塑料类型之一、可以使用互联网引擎查找塑料编码以了解更多信息。
2.破碎测试：这是一种简单的测试方法，只需要用手将塑料制品折弯或弯曲。
不同类型的塑料具有不同的柔韧性和强度。
比如，聚丙烯塑料很容易折断，而聚乙烯塑料则更加柔韧。
3.浮沉测试：这是一种简单的测试方法，只需要将塑料制品放在水中观察其浮沉情况。
不同类型的塑料具有不同的密度，因此在水中的浮沉表现也会不同。
例如，聚苯乙烯通常会浮在水面上，而聚乙烯则会下沉。
4.高温测试：这是一种用来区分热塑性塑料和热固性塑料的方法。
将一个小块塑料制品放在火焰或火机上加热，并观察其反应。
热塑性塑料会软化和变形，而热固性塑料则会燃烧或烧焦。
5.水杯测试：这是一种对于饮料杯等塑料制品的简单测试方法。
用刀刮一小块塑料并查看刮痕。
如果痕迹很明显，可能是由于杯子采用了维生素增强剂。
这种测试并不适用于所有塑料制品，但可以帮助确认一些添加了其他成分的塑料。
6.民间方法：有些人使用氯仿（一种无色液体）进行简单的塑料辨别。
将涂有这种液体的棉花球或纸巾放在塑料制品上进行测试。
如果酒精瓶里的棉花球变白，那么它可能是聚氯乙烯（PVC）。
常见塑料识别小方法
常见塑料识别小方法一、外观识别法：1.聚乙烯PE、PP、PA等有不同程度的可弯性，手触有硬蜡样滑腻感，敲击时有软性角质类声音；与此相比 PS、ABS、PC、PMMA等塑料，则无延展性，手触有刚性感，敲击时声音清脆。
2.PE、PP比重小于1，浮于水，PS及其他绝大多数塑料比重均大于1，沉于水，PA比重1.01-1.03，接近水，在水中近悬浮状。
3.(LDPE)未加色粉呈乳白色半透明状，质软，柔而韧；(HDPE)未加色粉也呈乳白色，但不透明，质硬，不延伸。
PP染色前呈白色，半透明（比LDPE透明度高），轻且刚硬。
PA在染色前色泽微黄。
在染色前PS是透明的，HIPS是乳白色的，ABS是象牙色。
4.PS和HIPS和ABS的区别，前者性脆，后两者为韧性，弯折时前者易脆裂，后两者难折服断裂。
多次弯折发出气味也不同。
二、燃烧观察法：1.所有热固性塑料，受热或燃烧时都无发软融过程，只会变脆和焦化。
2.所有热塑性塑料，受热或燃烧，都先经历发软熔融过程，但不同塑料燃烧现象不同。
3.PE易燃，离火后，继续燃烧，火焰上端微黄，下端呈蓝色，烟少；近火焰处有熔胶滴落，火灭后有石蜡燃烧气味；4.PP与PE大致相同，但有少量黑烟，火灭后有煤油和石油味。
5.PA燃烧较缓慢，离火后自行熄灭，火焰颜色上黄下蓝。
燃烧时有熔胶滴落及起泡，火熄后有燃焦羊毛或指甲气味。
6.PS，HIPS和ABS都易燃，离火后继续燃烧，火焰黄色，有浓烟。
PS和HIPS燃烧时表面会起泡，但ABS不会,且呈焦化态。
PS、HIPS带聚乙烯单体味，ABS有一种特别的臭味。
7.PC燃烧缓慢，火焰黄色带烟，离火后慢慢熄灭，燃烧时发出花果臭。
8.原色PMMA与PS都透光，染色后透光效果也相同，但燃烧时PMMA没有碳束飞逸而PS有，PMMA燃烧时火焰浅蓝色，顶端白色，燃烧后发出强烈花果臭和腐烂的蔬菜臭味。
9.PVC难燃，离火后易熄，火焰上黄底绿，冒白烟，气味辛辣刺鼻，熔体也边燃边化，可以拉丝。
常用塑料鉴别方法
常用塑料鉴别方法塑料是一种广泛应用的材料，而且种类繁多，常见的有聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯等。
由于不同种类的塑料在性质和用途上都有所不同，因此我们需要一种有效的方法来鉴别不同的塑料类型。
下面我将介绍一些常用的塑料鉴别方法。
1.外观观察法：通过观察塑料的外观特征，如颜色、透明度、光泽等来判断其类型。
例如，聚乙烯为无色、透明或乳白色的颗粒状物质，而聚氯乙烯则为白色或淡黄色的透明片状或颗粒状物质。
2.引燃法：通过将塑料制品进行燃烧，观察其燃烧特征和产物来鉴别塑料类型。
不同种类的塑料在燃烧时会有不同的气味、颜色和燃烧产物。
例如，聚乙烯燃烧时无烟且有蜡烛气味，聚氯乙烯则有刺激性气味且燃烧产生黑烟。
3.漂浮法：将一小块塑料放入盛有饱和盐水的容器中观察其漂浮性来鉴别塑料类型。
因为不同种类的塑料密度不同，所以它们的漂浮性也不同。
例如，聚氯乙烯的密度较大，所以在盐水中会下沉，而聚乙烯的密度较小，所以会浮在盐水上。
4.红外光谱法：通过使用红外光谱仪来测定塑料的红外光谱图谱，从中确定塑料类型。
不同种类的塑料在红外光谱上会表现出不同的特征峰和吸收峰，可以通过对比标准库中的光谱图谱来确定其类型。
5.溶解性试验法：将待鉴别的塑料样品加入不同溶剂中，观察其是否溶解或膨胀来判断其类型。
不同种类的塑料在不同溶剂中的溶解度不同，可以根据溶解结果来确定塑料类型。
这些方法是常用的塑料鉴别方法，可以根据需求选择适合的方法进行鉴别。
但需要注意的是，鉴别时应遵循安全操作规范，避免对环境和人体造成伤害。
此外，这些方法仅能初步判断塑料类型，对于一些特殊的塑料如共聚物和共混物，可能需要使用更精确的分析方法来进行鉴定。
9种常见塑料的简易鉴别方法，超实用！
9种常见塑料的简易鉴别方法，超实用！塑料的种类繁多,注塑件常用的塑料主要有:PE、PP、PS、AS(SAN)、BS、ABS、POM、PA、PC、PVC、ABS或AS＋玻纤增强料等。
塑料分子的结构、成分很复杂,特别是共聚、共混物及改性材料和含有各种添加剂(如:填料、稳定剂、增塑剂、阻燃剂、混合材料等)的塑料常常不能用简单的方法鉴别出来,需借助化学试验、测试仪器(光谱仪)等手段才能鉴别出其组成成份。
不同类型的塑料要知道其类别,实验室通常是通过一些精密的分析检测仪器来鉴别,如红外线光度计、色谱仪、色质仪、核磁共振仪等.由于这些检测仪器价格非常昂贵,一般的塑件生产厂家未必有条件购置。
但实用(经验性)的塑料鉴别方法也有很多,其中有两种是最常用的:《比重量度鉴别方法》和《燃烧特性鉴别方法》。
在没有测试仪器分析化验室的情况下,可以通过密度大小、燃烧现象及外观颜色、制品性能的不同来加以区分;塑料着色以后,很难用肉眼直接看出是何种塑料,要用“看、听、闻、压、摔、咬”的方法来综合鉴别。
现将各种常用塑料的特性、制品性能、鉴别方法等简单地介绍一下,供大家鉴别塑料材料时参考。
1、聚丙烯(PP) 俗称百折胶PP是最轻的一种塑料,密度为0.9～0.91g/cm3,比水轻,在水中能浮于水面。
PP料粒呈乳白色、半透明、蜡状物,燃烧时速度慢,火焰上端呈黄色,中间带蓝,有燃滴滴落现象,熄灭火焰后,有一股石蜡气味。
PP制品质轻且硬,耐热、耐腐蚀、耐疲劳性优良,韧性好(能经受上万次弯曲、折迭),PP制品易老化。
备注:PP与PE(聚乙烯)特性相似,但PE密度为0.91～0.95g/cm3,密度比PP稍大,硬度比PP稍低,鉴定PP时应与PE要仔细地加以区分开来。
→我是聚丙烯，大家叫我PP，这是我的简历回复【PP】，查看更多2、苯乙烯(PS) 俗称硬胶纯PS是一种硬而脆的无色透明塑料,密度为1.05g/cm3,接近水的比重。
PS燃烧速度慢,火焰黄亮、闪光、冒黑烟,熄灭后有一股特殊的煤气味;PS制品硬度高,脆性大,易划伤和产生内应力开裂现象,用手能折断(脆性破坏);PS制品表面光泽性良好,耐冲击强度低。
常用的塑料鉴别方法
常用的塑料鉴别方法塑料是一种广泛应用于生活和工业领域的材料，但不同类型的塑料具有不同的性质和用途。
因此，对于塑料的鉴别非常重要。
下面将介绍几种常用的塑料鉴别方法。
1.热方法：热方法是一种简便快捷的塑料鉴别方法。
首先需要准备一根金属针或尖锐的热点，然后将其加热到红色。
接着，将加热的金属点放到待鉴别的塑料上。
根据塑料的熔点和燃烧特性，可以鉴别出不同的塑料类型。
-聚丙烯（PP）：热点接触PP塑料不会熔化，只会留下一小块黑色的痕迹。
-聚乙烯（PE）：热点接触PE塑料会稍微融化，熔点较低，但不会燃烧。
-聚氯乙烯（PVC）：热点接触PVC塑料会有明显的气味和黑色的烟雾，同时会有酸性气体释放。
-聚苯乙烯（PS）：热点接触PS塑料会产生特殊的香味。
-聚对苯二甲酸乙二醇酯（PET）：热点接触PET塑料会熔化，同时释放出甜味。
2.溶解与浸泡方法：溶解与浸泡方法是通过将待鉴别的塑料放入不同的溶剂中观察塑料的溶胀情况来进行鉴别。
-聚乙烯（PE）：PE可以在正己烷等脂肪烃类溶剂中溶解。
-聚氯乙烯（PVC）：PVC可以在丙酮中溶解。
-聚丙烯（PP）：PP在正己烷和苯等溶剂中不溶。
-聚苯乙烯（PS）：PS在苯和二氯甲烷等溶剂中溶解。
3.密度测定方法：塑料的密度是根据它的成分和结构来确定的，因此通过测定塑料的密度可以鉴别其类型。
- 聚乙烯（PE）：PE的密度较低，大约在0.91-0.96g/cm³之间。
- 聚丙烯（PP）：PP的密度较高，大约在0.895-0.92g/cm³之间。
- 聚氯乙烯（PVC）：PVC的密度较高，大约在1.35-1.45g/cm³之间。
- 聚苯乙烯（PS）：PS的密度较高，大约在1.04-1.06g/cm³之间。
4.红外光谱分析法：红外光谱分析法是一种通过测定塑料材料对红外光的吸收谱来鉴别塑料的方法。
不同的塑料由于其成分和结构的不同，会对特定波长的红外光产生不同的吸收峰。

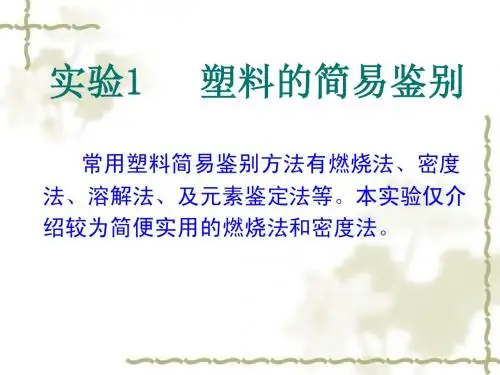

塑料的简易鉴别
（3） 塑料在燃烧时，会分解成单体或其他结 构的低分子化合物，产生特殊的气味。 所有这些加热燃烧的现象，都可作为塑料 鉴别的依据。
原料及仪器设备
酒精灯一盏 镊子一把 试管若干支 玻璃棒一支 95%酒精，CaCl2，食盐 各种塑料（粒料或破碎料）
实验步骤 1.密度法
1.配制已知密度溶液 2.取五支试管，分别盛入上述五种液体5-10ml。 3.取各种塑料粒（每次1-2粒）分别投入上述 盛有液体的试管中，用玻璃棒轻轻搅拌（以去 除粒料上的气泡），静置。
（3）火焰颜色如何、有无烟雾。火焰上、下端 情况；浅蓝色、蓝色、绿色、淡黄色、黄色、 橙黄色、暗黄色、黄褐色；少量黑烟、黑烟、 浓黑烟、黑烟炭束、火化、飞溅、白烟雾等。 （4）试样的状态变化。迅速完全的燃烧、熔融 滴落、融化、软化、起泡、微微膨胀、膨胀、 开裂、烧焦、变白等。
（5）放出的气味如何。苯乙烯气味、丙烯腈气 味、甲醛刺激气味、苯酚味、酸味、刺激性酸 味、石蜡燃烧气味、石油味、橡胶燃烧味、火 果臭、腐烂蔬菜臭、鱼腥味、毛发烧焦味以及 其他特殊气味等。 实验时，先用已知试样进行燃烧实验，观 察现象并记录之。在以未知试样进行同样试验， 观察现象并作记录。将两者对比即可鉴别未知 试样的类别。本实验除使用酒精灯外，尚可使 用火柴、打火机、煤油灯等其他火焰。
2、燃烧法 （1） 当受热时，热固性塑料变脆、发焦并不 软化；而热塑性塑料则发软甚至熔融，这是系 统鉴别的基本分界线。 （2） 含氯、氟及硅元素的塑料，都不易燃烧 或离火自熄性。相反，含硫和硝基的塑料，就 极易着火与燃烧。乙烯、丙烯、异丁烯等的聚 合物与烷类化合物的结构相似，燃烧时的特性 也相同。有苯环和不饱和双键的塑料，在燃烧 时会冒黑烟。
4.观察各种塑料在各种液体中的沉浮现象，既 可判断该种塑料的密度范围，并作记录。
塑料种类的鉴别方法
塑料种类的鉴别方法在日常生活中，我们经常接触到各种各样的塑料制品，如塑料瓶、塑料袋、塑料盒等等。
然而，不同种类的塑料具有不同的特性和用途，因此了解如何准确鉴别塑料种类对我们来说是非常重要的。
下面是一些常见的塑料种类以及它们的鉴别方法。
1. 聚乙烯（PE）聚乙烯是一种常见且广泛应用的塑料，常用于制造塑料瓶、塑料袋等。
鉴别聚乙烯的方法有以下几个方面：- 外观：聚乙烯具有较好的韧性，手感柔软。
一般而言，聚乙烯制品的表面光滑，无明显的划痕和颗粒。
- 海面测试：将被检测的塑料放入水中，如果能浮在水面上并保持较长时间，那么有很大可能是聚乙烯制品。
- 弯曲测试：聚乙烯具有较好的延展性，可通过轻轻弯曲材料，观察是否能够恢复原状。
2. 聚丙烯（PP）聚丙烯是一种具有较高的熔点和强度的塑料，常用于制造塑料桶、塑料盒等。
鉴别聚丙烯的方法有以下几个方面：- 海面测试：与聚乙烯类似，聚丙烯也能浮在水面上并保持较长时间。
但要注意，有些聚乙烯制品也会表现出类似的特点，因此需要综合考虑其他因素进行鉴别。
- 弯曲测试：相较于聚乙烯，聚丙烯的延展性稍差，因此弯曲后的恢复程度可能没有聚乙烯那样好。
3. 聚氯乙烯（PVC）聚氯乙烯是一种常见的塑料，常用于制造塑料管、塑料窗框等。
鉴别聚氯乙烯的方法有以下几个方面：- 遇火试验：将被检测的塑料制品放入明火中，如果发生明显的熔化或滴落，且散发辛辣气味，那么很有可能是聚氯乙烯制品。
另外，聚氯乙烯制品的火焰颜色呈绿色。
- 霓虹灯测试：用一盏紫外线灯照射被检测的塑料制品，如果发出绿色荧光，那么一般可以判断为聚氯乙烯制品。
4. 聚苯乙烯（PS）聚苯乙烯是一种常见的塑料，常用于制造塑料储物盒、保鲜盒等。
鉴别聚苯乙烯的方法有以下几个方面：- 海面测试：与聚乙烯和聚丙烯不同，聚苯乙烯制品通常不能浮在水面上，而是下沉至底部。
这一点是鉴别聚苯乙烯的一个重要特征。
- 弯曲测试：聚苯乙烯具有较好的延展性，可通过弯曲测试进行初步判断。
塑料的种类及鉴别方法
塑料的种类及鉴别方法
塑料的种类主要分为热塑性塑料和热固性塑料两大类。
1. 热塑性塑料：
- 聚乙烯（PE）：常见于塑料袋、瓶盖等。
- 聚丙烯（PP）：常见于食品容器、毛绒玩具等。
- 聚氯乙烯（PVC）：常见于水管、电线绝缘层等。
- 聚苯乙烯（PS）：常见于泡沫塑料、家电外壳等。
- 聚甲基丙烯酸甲酯（PMMA）：常见于玻璃代替品、眼镜等。
- 聚氨酯（PU）：常见于泡沫塑料、沙发等。
2. 热固性塑料：
- 酚醛树脂（PF）：常见于电器零部件、餐具等。
- 酚醛树脂（UF）：常见于家居用品、工艺品等。
- 聚酯树脂（PET）：常见于瓶子、衣物等。
- 聚氨酯树脂（PUR）：常见于绝缘材料、塑料零件等。
鉴别方法：
1. 摩擦法：将塑料与纺织品摩擦，热塑性塑料会产生熔化的现象，而热固性塑料则不会。
2. 烧烤法：用火柴点燃塑料，热塑性塑料会燃烧，有明显的火焰和熔化的现象，而热固性塑料会变成炭状，不会燃烧。
3. 浸水法：热塑性塑料通常会在水中浮起，而热固性塑料会沉入水中。
4. 盖子检查法：热塑性塑料的盖子通常可以弯曲和变形，而热固性塑料的盖子则无法变形。
5. 标识法：查看塑料制品上的标识代码，从代码中可判断使用的塑料类型，但不是所有塑料制品都有标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在采用各种塑料再生方法对废旧塑料进行再利用前，大多需要将塑料分拣。
由于塑料消费渠道多而复杂，有些消费后的塑料又难于通过外观简单将其区分，因此，最好能在塑料制品上标明材料品种。
中国参照美国塑料协会（SPE）提出并实施的材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”，虽可利用上述标记的方法以方便分拣，但由于中国尚有许多无标记的塑料制品，给分拣带来困难，为将不同品种的塑料分别，以便分类回收，首先要掌握鉴别不同塑料的知识，下面介绍塑料简易鉴别法：
1．塑料的外观鉴别
通过观察塑料的外观，可初步鉴别出塑料制品所属大类：热塑性塑料，，热固性塑料或弹性体。
一般热塑性塑料有结晶和无定形两类。
结晶性塑料外观呈半透明，乳浊状或不透明，只有在薄膜状态呈透明状，硬度从柔软到角质。
无定形一般为无色，在不加添加剂时为全透明，硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）。
热固性塑料通常含有填且不透料明，如不含填料时为透明。
弹性体具橡胶状手感，有一定的拉伸
率。
2．塑料的加热鉴别
上述三类塑料的加热特征也是各不相同的，通过加热的方法可以鉴别。
热塑性塑料加热时软化，易熔融，且熔融时变得透明，常能从熔体拉出丝来，通常易于热合。
热固性塑料加热至材料化学分解前，保持其原有硬度不软化，尺寸较稳定，至分解温度炭化。
弹性体加热时，直到化学分解温度前，不发生流动，至分解温
度材料分解炭化。
常用热塑性塑料的软化或熔融温度范围见表
3．塑料的溶剂处理鉴别
热塑性塑料在溶剂中会发生溶胀，但一般不溶于冷溶剂，在热溶剂中，有些热塑性塑料会发生溶解，如聚乙烯溶于二甲苯中，热固性塑料在溶剂中不溶，一般也不发生溶胀或仅轻微溶胀，弹性体不溶于溶剂，但通
常会发生溶胀。
4．塑料的密度鉴别
塑料的品种不同，其密度也不同，可利用测定密度的方法来鉴别塑料，但此时应将发泡制品分别出来，因为发泡沫塑料的密度不是材料的真正的密度。
在实际工业上，也有利用塑料的密度不同来分选塑料的。
常用
塑料的密度见下表：
5．塑料的热解试验鉴别
热解试验鉴别法是在热解管中加热塑料至热解温度，然后利用石蕊试纸或pH试纸测试逸出气体的pH值来
鉴别的方法。
6．塑料的燃烧试验鉴别
燃烧试验鉴别法是利用小火燃烧塑料试样，观察塑料在火中和火外时的燃烧性，同时注意熄火后，熔融塑料的落滴形式及气味来鉴别塑料种类的方法。
7．塑料的显色反应鉴别
通过不同的指示剂可鉴别某些塑料，在2ml热乙酸酐中溶解或悬浮几毫克试样，冷却后加入3滴50%的硫酸（由等体积的水和浓硫酸制成），立即观察显色反应，在试样放置10min后再观察试样颜色，再在水浴中将试样加热至100度，观察试样颜色。
用此法可鉴别下表中的塑料。
此显色反应称为
Liebermann-Storch-Morawski反应
含氯塑料有聚氯乙烯，氯化聚氯乙烯，氯化橡胶，聚氯丁二烯，聚偏二氯乙烯，聚氯乙烯混配料等，它们可通过吡啶显色反应来鉴别。
见下图表。
注意，试验前，试料必须经乙醚萃取，以除去增塑剂，试验方法：将经乙醚苯取过的试样溶于四氢呋喃，滤去不溶成分，加入甲醇使之沉淀，萃取后在前75度以下干燥。
将干燥过的少量试样用不着1ml吡啶与之反应，过几分钟后，加入2到场滴5%氢氧化钠的甲醇溶液（1g氢氧化钠溶解于是20ml甲醇中），立即观察一下颜色，5min和1h后再分别观察一次。
根据颜色即可鉴别不同的含氯塑料。
尼龙也可通过对二甲基氨基苯甲醛显色反应来鉴别。
此鉴别如下：在试管中加热0。
1 ~0。
2g 试样，将热分解物置于小棉花塞上，在绵花上滴上浓度为14%的对二甲基氨基苯的甲醇溶液，再滴一滴浓盐酸，如为尼龙则显示枣红色。
对二甲基氨基苯甲醛显色反应也可用来鉴别聚碳酸酯.当显示的颜色为深蓝色时,即可知材料为聚碳酸酯.
弹性体或橡胶可用Burchfield显色反应来鉴别其种类.方法如下:在试管中加热0.5 g试样,将产生的热解气化物通入1.5ml试刘(在100ml甲醇中加入1g 对二甲基氨基苯甲醛和0。
01g 对苯二酚，缓慢加热溶解后，加入5ml浓盐和10ml乙二醇)中，观察其颜色，然后，加入5ml甲醇稀释溶液，并使之沸腾3min，再观察其颜色。
不同种类弹性体或橡胶的Burchfield 显色反应结果见下表：
含不饱和双键的聚合物可用Wijs溶液鉴别。
溶液制备：将6~7ml纯一氯化碘溶解于1L醋酸中制得。
检验时，先将材料溶解在四氯化碳或熔化的对二氯苯（熔点50oc）中，滴加Wijs溶液，如材料带有双键，则使溶液褪色。
8．其他塑料鉴别法
塑料的分子结构中有的含有除碳，氢以外的杂原子。
通过杂原子的试验也可鉴别不同的塑料。
按杂原子的塑
料分类见下表：
聚酰胺（尼龙）可通过测定熔点区分不同的种类，如尼龙6，66，610，11和12。
下表列出不同尼龙的熔点
范围。
