混凝土外观分级评定办法
混凝土外观检测标准
混凝土外观检测标准一、前言混凝土作为建筑结构、基础设施的主要构造材料，其质量直接影响着工程的安全及使用寿命。
因此，混凝土外观检测对于工程建设及使用过程中的维护具有非常重要的意义。
本文将针对混凝土外观检测进行详细的标准说明，以期为相关人员提供参考。
二、混凝土外观检测的基本要求1. 混凝土外观检测应在混凝土表面干燥、清洁的情况下进行。
2. 混凝土外观检测应针对不同的工程要求进行，如建筑结构、桥梁、隧道等。
3. 混凝土外观检测应采用专业仪器进行，如显微镜、扫描电镜、X射线检测仪等。
4. 混凝土外观检测应在合适的光线条件下进行，以减少误差。
三、混凝土外观检测的具体内容1. 表面平整度检测表面平整度是指混凝土表面的水平度、垂直度等，其直接影响着混凝土的外观。
表面平整度检测应采用专业的测量仪器进行，如水平仪、垂直仪等。
2. 表面缺陷检测表面缺陷包括裂缝、麻面、孔洞、气泡、蜂窝等，其对混凝土的强度、耐久性、美观度均有影响。
表面缺陷检测应采用显微镜、扫描电镜等专业仪器进行。
3. 颜色检测混凝土的颜色应符合设计要求，否则会影响工程的美观度。
颜色检测应在合适的光线条件下进行，以减少误差。
4. 特殊部位检测特殊部位包括拐角、突出部分等，其外观要求更高，应进行更为细致的检测。
四、混凝土外观检测的评定标准1. 表面平整度评定标准表面平整度应符合设计要求，其评定标准应根据不同工程的要求进行。
例如，对于建筑结构，表面平整度应满足国家建筑行业标准GB50209-2012中规定的要求。
2. 表面缺陷评定标准表面缺陷应根据其大小、数量、分布等情况进行评定。
例如，对于裂缝，其宽度应符合国家建筑行业标准GB50209-2012中规定的要求。
3. 颜色评定标准颜色应符合设计要求，其评定标准应根据不同工程的要求进行。
例如，对于建筑结构，颜色应符合国家建筑行业标准GB50209-2012中规定的要求。
4. 特殊部位评定标准特殊部位的评定标准应更为细致，应根据实际情况进行评定。
建筑工程混凝土外观质量控制要求
建筑工程混凝土外观质量控制要求引言混凝土是现代建筑工程中最常用的一种材料，外观质量的好坏直接影响到建筑物的美观程度和使用寿命。
因此，在混凝土浇筑过程中，对其外观质量的控制十分重要。
本文将介绍建筑工程混凝土外观质量控制要求。
混凝土表面平整度混凝土表面的平整度是衡量混凝土整体外观质量的重要指标之一。
建筑工程中，混凝土表面平整度指标的要求由设计师或监理方提出。
一般情况下，混凝土表面平整度分为以下几个等级：•0级平整度：表面可以有不规则的波浪形•1级平整度：表面应平整，可以有凹凸不平但不应影响外观质量•2级平整度：表面应平整，只允许出现微小平整度不均匀现象，一般用于工业建筑等场所•3级平整度：表面应非常平整，不允许出现凹凸不平、毛糙等情况，一般用于大型商业建筑等高档场所混凝土表面颜色混凝土表面的颜色可以通过加入色剂或特殊处理达到设计师要求的效果。
一般来说，混凝土表面颜色的要求较为严格，颜色的不同可能会给建筑整体外观带来较大影响。
混凝土表面颜色一般分两种，分别是“原色”和“色彩鲜艳”。
前者不能有虚灰、黑白、蓝紫等颜色，且必须与图纸或样板一致；后者颜色应清亮、鲜艳，不允许有单调、死板、发黄等情况。
混凝土表面纹理混凝土表面的纹理是指混凝土表面的图案、纹路或纹理，这些设计元素对建筑物外观质量的影响也是不容忽视的。
常见的混凝土表面纹理有石材、木纹等多种。
混凝土表面纹理的要求通常由设计方提出。
在设计过程中，需要注意表面的花纹是否清晰、图案是否完整等细节问题。
混凝土表面光泽度混凝土表面的光泽度是指其表面的反射光泽程度。
一般情况下，混凝土表面的光泽度要求取决于建筑物的作用和风格，不同的建筑物对表面光泽度的需求也不同。
在混凝土浇筑的过程中，可以根据需要使用玻璃砂、水磨石、天然石材等进行表面处理。
这些材料的使用需要考虑其对初始硬化混凝土的影响。
总结混凝土外观质量是建筑物外观的重要组成部分，混凝土表面平整度、颜色、纹理和光泽度等因素均需考虑在内。
混凝土外观质量验收办法
祁浮高速公路项目混凝土外观质量验评办法为在巩固混凝土内在质量的基础上，进一步提升混凝土的外观形象，稳步推进祁浮高速公路施工标准化管理，提升项目建设管理水平，树立工程建设的精品意识，对本项目混凝土外观质量的各种因素实施全过程、无缝隙的管理，形成一环扣一环的管理链，严格遵守技术规范和操作规程，优化各工序施工工艺，全面提升混凝土结构外观质量，特制定祁浮高速公路项目混凝土外观质量评级办法。
一、目的美观的混凝土外表是工程管理到位的集中体现，通过开展混凝土外观质量评级活动，全面提高祁浮高速公路项目混凝土结构物的耐久性、安全性和混凝土外观质量。
二、适用范围本项目所有混凝土外露结构物。
三、机构及组织实施1、组织机构为切实推动祁浮高速公路混凝土外观质量创优工作的扎实、有效开展，本着业主主导、监理组织、承包人实施的原则，成立祁浮高速公路混凝土外观质量验收小组,人员组成如下:组长: 赵宝山副组长: 郑会康杨小明徐青成员：曾明辉曾成福占宇程长洪刘松涛闵红文刘祖勇胡明龚明下设小组办公室，办公室主任由刘松涛担任，成员为各监理组长2、组织实施（1）2010年11月至工程完工，各单位精心组织，本着质量创优、塑造精品的鲁班精神，针对施工对象，分解任务，落实责任，加强混凝土工程施工全过程控制，确保把祁浮高速公路项目混凝土工程外观质量提升到一个新的水平。
（2）各单位应在施工过程中，科学组织，精心施工，及时总结，形成一批混凝土外观质量控制有效、较为先进的工艺和工法，同时应认真收集混凝土外观质量评级活动方面的资料，特别是施工现场影像方面的原始资料，要有专人收集，专人管理，并汇编成册，建立专门档案。
四、混凝土外观质量验评标准本项目所有外露混凝土除实体质量满足交通部JTGF80/1-2004《公路工程质量检验评定标准》要求外，还应达到大面平整、棱角分明、线条顺直、表面光洁、颜色均匀的外观效果。
具体如下：（1）颜色混凝土在同一视觉空间内，表面颜色一致，色泽均匀；自然光下，应在距混凝土5m处肉眼看不到明显的颜色差别。

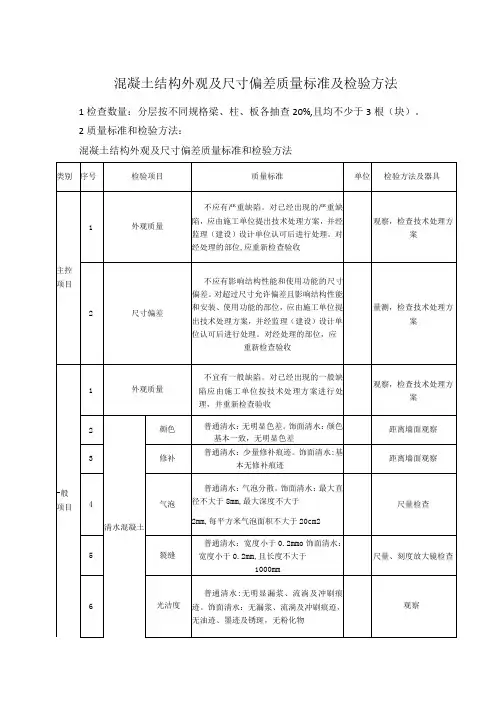

混凝土结构外观及尺寸偏差质量标准及检验方法(基础)
2m靠尺和楔形塞尺检查
16
预留孔（洞）
中心位移
W15（普通清水＜10；饰面清水＜8）
mm
钢尺检查
截面尺寸
0-10
mm
17
预埋件质量
符合B.0.3的相关规定
18
角线顺直
普通清水W4；饰面清水W3
mm
拉线、尺量检查
19
阴阳角
方正
普通清水W4；饰面清水W3
mm
尺量检查
顺直
普通清水W4；饰面清水W3
mm
12
标高偏差
层高
±10（普通清水土8；饰面清水±5）
mm
水准仪检查
全高
±30
mm
支承面
-10〜0
mm
13
侧向弯曲
柱
不大于的/750,且不大于20nlm
拉线和钢尺检查
梁
不大于£2/750,且不大于15mm
14
截面尺寸偏差
±5（普通清水±5；饰面清水±3）
mm
钢尺检查
15
表面平整度
W8（普通清水＜4；饰面清水W3）
2
尺寸偏差
不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）设计单位认可后进行处理。对经处理的部位，应
重新检查验收
量测，检查技术处理方案
-般
项目
1
外观质量
不宜有一般缺陷。对已经出现的一般缺陷应由施工单位按技术处理方案进行处理，并重新检查验收
1000mm
尺量、刻度放大镜检查
6
光洁度
普通清水:无明显漏浆、流淌及冲刷痕迹。饰面清水：无漏浆、流淌及冲刷痕迹，无油迹、墨迹及锈斑，无粉化物
混凝土专题之外观质量篇
混凝土专题之外观质量篇混凝土的外观质量检查混凝土的外观质量是评价混凝土结构的一个重要指标。
外观质量的好坏直接影响到结构的美观性和使用寿命。
因此，进行混凝土的外观质量检查是非常必要的。
1. 混凝土表面平整度混凝土表面平整度是评价混凝土外观质量的一个重要指标。
如果混凝土表面不平整，容易影响结构的美观性和使用寿命。
因此，在施工中需要注意以下几点：•混凝土浇注后，要及时进行表面修整，保证其平整度；•使用适当的工具进行表面修整，确保表面平整度符合设计要求；•在特殊部位，如梁、柱、墙面等，要特别注意表面平整度的要求，避免出现明显的凹凸不平。
2. 混凝土表面色泽混凝土表面的色泽也是评价混凝土外观质量的一个重要指标。
良好的混凝土应具有均一的颜色，并且颜色应符合设计要求。
为了保证混凝土表面色泽的质量，可以进行以下措施：•在施工前，要对原材料进行严格的筛选和质量检查，确保颜料的质量；•在施工过程中，要控制好混凝土的配比，避免出现颜色不均匀的情况；•在施工中，要采取适当的养护措施，保护混凝土表面的色泽。
3. 混凝土表面的裂缝混凝土表面的裂缝是评价混凝土外观质量的另一个重要指标。
裂缝的出现会降低混凝土结构的美观性和使用寿命。
为了避免混凝土表面的裂缝，可以采取以下措施：•在混凝土浇注前，要对模板进行检查并修整，确保其完好无损；•在施工过程中，要控制好混凝土的水灰比，避免出现裂缝；•在施工完成后，要及时采取养护措施，保持混凝土的湿润，防止表面干裂。
4. 混凝土表面的结露和脱落混凝土表面的结露和脱落也是评价混凝土外观质量的重要指标。
结露的出现会影响混凝土的美观性和使用寿命，脱落则会导致混凝土结构的不稳定。
为了避免这些问题的出现，可以采取以下措施：•在施工过程中，要控制好混凝土的配比，避免水灰比过高导致结露的出现；•在施工完成后，要及时采取养护措施，保持混凝土的湿润，防止脱落的发生；•在特殊部位，如梁、柱、墙面等，要采用防水剂等防护措施，减少结露和脱落的可能性。
混凝土评定方法与实例
2012年岗位互训——混凝土强度评定一、知识点扫盲：1、构成同一验收批的条件：强度等级相同、龄期相同以及生产工艺和配合比基本相同的混凝土。
2、评定混凝土的划分：地上结构和地下结构分开评定。
不同混凝土标号分开评定。
不同搅拌站混凝土分开评定。
二、混凝土评定的方法：分为标准差未知的统计方和非统计方法评定1、标准差未知的统计方适用条件：同一个验收批由不少于10组的试件组成，其强度应同时满足下列要求：式中：同一验收批混凝土强度的平均值：同一验收批混凝土强度的最小值：混凝土强度的设计标准值，：合格判定系数，按下表取用：同一验收批混凝土强度的标准差式中：第i组混凝土试件的强度值n：验收批混凝土试件的组数2．非统计方法评定适用条件：同一个验收批由不足10组的试件组成，其强度应同时满足下列要求：，：合格判定系数，按下表取用。
三、实例讲解钢筋混凝土梁板结构，混凝土设计强度等级为C20，混凝土试件共14组，强度数值见下表，试对该批混凝土试件进行强度合格与否的评定。
2=（24.5+19.5+28.2+25.1+19.4+22.8+25.7+22.4+19.9+20.8+24.3+23.4+28.1+22.1）/14=21.68 N/mm2=（24.52+19.52+28.22+25.12+19.42+22.82+25.72+22.42+19.92+20.82+24.32+23.42+28.12+22.12）=6815.36==4.25 N/mm2查表得：=1.70 =0.9=21.68 -1.7×4.25=14.5＜=0.9×20=18 N/mm2，（不合格）=19.4＞=0.9×20=18 N/mm2，（合格）综上，该验收批混凝土强度判定为不合格。
制作钢筋混凝土过梁，共成型四组试块，在标准条件下养护28d的强度分别达到19.7 N/mm2，22.3 N/mm2，23.5 N/mm2和22.6 N/mm2，该梁的设计要求混凝土强度等级为C20，试对该批混凝土试件进行强度合格与否的评定。
混凝土外观质量验收标准
混凝土外观质量验收标准混凝土是建筑工程中常用的一种材料，其外观质量直接关系到工程的美观程度和使用寿命。
对混凝土外观质量进行验收具有重要意义。
下面将制定一份关于混凝土外观质量验收标准，以指导混凝土工程验收工作。
一、混凝土外观质量验收标准的目的混凝土外观质量验收标准的制定旨在规范混凝土工程的外观验收要求，保障混凝土工程的质量，提高工程的美观度和使用寿命。
二、混凝土外观质量验收标准的适用范围本标准适用于各类混凝土工程的外观质量验收，包括但不限于建筑结构、道路、桥梁、隧道等混凝土工程。
三、混凝土外观质量验收的基本要求1. 混凝土的表面平整度应符合设计要求，不得出现凹凸不平、起伏明显的情况。
2. 混凝土的颜色应均匀一致，不得出现色差、色泽不均的情况。
3. 混凝土的表面应洁净整洁，不得有明显的污渍、浮尘、裂缝等。
4. 混凝土的表面应无明显的破损或脱落，边角应平直、整齐。
5. 混凝土的外观质量应符合相关国家标准或工程技术规范的要求。
四、混凝土外观质量验收的方法和注意事项1. 验收单位应按照设计要求以及相关国家标准和规范，结合实际情况进行混凝土外观质量的检查。
2. 验收过程中应携带相应的验收工具和仪器，如平整度检测仪、颜色比对板、清洁度检测器等，保证验收的客观性和准确性。
3. 对于发现的混凝土外观质量不符合要求的情况，应及时通知相关责任单位进行整改和修复，并对整改后的情况进行追踪检查。
五、混凝土外观质量验收标准的评定和记录1. 验收单位应对混凝土外观质量的验收结果进行评定，并进行记录。
合格的混凝土工程应及时进行验收合格证书的颁发。
2. 对于不合格的情况，应详细记录不合格项的具体情况，并要求相关责任单位进行整改和修复。
对于整改后的情况也应进行记录和评定。
六、混凝土外观质量验收标准的监督和管理1. 相关建设单位应加强对混凝土外观质量验收的监督和管理，确保验收工作的规范进行。
2. 相关监理单位应对混凝土外观质量的验收工作进行跟踪和监督，确保验收结果的客观性和准确性。
混凝土外观检测标准方法
混凝土外观检测标准方法一、前言混凝土是建筑基础设施中最主要的建材之一，其外观质量直接关系到建筑物的美观度和使用寿命。
因此，对混凝土外观的检测标准方法的制定和实施具有重要意义。
本文将从混凝土表面平整度、表面粗糙度、表面颜色、表面裂缝、表面气孔等几个方面，对混凝土外观检测的标准方法进行详细介绍。
二、混凝土表面平整度的检测标准方法混凝土表面平整度是指混凝土表面的平整度，其检测方法常用的有以下几种：1. 直尺法：使用直尺或管子等工具在混凝土表面作直线检测，直线长度应在2m以上，检测时应从一端到另一端进行，记录各个测量点的高度数据，然后计算其平均值。
2. 水平仪法：使用水平仪在混凝土表面进行检测，检测时应先选择一个基准点，然后在其它测量点进行测量，记录各个测量点的高度数据，然后计算其平均值。
3. 激光测距仪法：使用激光测距仪在混凝土表面进行检测，检测时需注意激光发射点的高度和位置，记录各个测量点的高度数据，然后计算其平均值。
三、混凝土表面粗糙度的检测标准方法混凝土表面粗糙度是指混凝土表面的粗糙程度，其检测方法常用的有以下几种：1. 钢丝刷法：使用钢丝刷在混凝土表面进行刷洗，然后使用目测法或手感法进行检测，刷洗后混凝土表面应具有一定的粗糙度。
2. 砂纸法：使用砂纸在混凝土表面进行磨砂，然后使用目测法或手感法进行检测，磨砂后混凝土表面应具有一定的粗糙度。
3. 光洁度计法：使用光洁度计在混凝土表面进行检测，检测时应注意光源的位置和角度，记录各个测量点的光洁度数据，然后计算其平均值。
四、混凝土表面颜色的检测标准方法混凝土表面颜色是指混凝土表面的色泽，其检测方法常用的有以下几种：1. 目测法：使用肉眼对混凝土表面进行检测，对颜色进行主观判断，然后进行记录。
2. 照明法：使用特定的灯光照射混凝土表面，通过光线反射的颜色进行检测，照明时应注意灯光的位置和角度，然后进行记录。
3. 光谱法：使用光谱仪对混凝土表面进行检测，检测时应注意光源的位置和角度，记录各个测量点的光谱数据，然后进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土外观分级评定办法
混凝土结构外观质量分级评定实施方案
（试行）
为切实提高混凝土结构外观质量，全面落实规范化、标准化、精品化的工程管理措施，特制定本实施方案。
一、总体目标
混凝土结构外观是工程质量管理效果的重要体现，也是混凝土结构内在质量的基本保障。
本项目通过开展混凝土结构外观质量分级评定活动，全面提升混凝土结构物的耐久性、安全性、观赏性。
通过本方案的实施，实现混凝土A级工程不低于60%的目标，达到“清水混凝土”的总体要求。
二、实施范围
本项目所有外露混凝土结构物。
三、领导机构及组织实施
（一）领导机构
为加强本项目混凝土结构外观质量创优工作的指导，本着业主主导、监理组织、承包人实施的原则，特成立混凝土结构外观质量分级评定工作小组，具体负责各项工作的落实。
具体组成人员如下：
组长：
评级人员：项目经理、项目总工
评定活动的督查单位为。
（二）组织实施
1、文件下发之日起至混凝土工程完工，各单位按照实施方案，针对施工对象，分解任务，落实责任，加强混凝土工程施工全过程控制，确保目标实现。
2、各施工单位按外观质量A级标准拟定施工工艺以及管理方案，做好所有外露面混凝土的首件施工，拆模后标注“首件”字样和评定等级，只有达到A级后方可按程序推广，开展规模化施工，否则返工重做。
评级标准采用附件1。
3、高级驻地牵头初评，施工单位总工参与，在拆模后24小时内，按划分单元逐一进行初步验收评定、留下影像资料并形成书面评级。
4、评定小组组长牵头终评。
评定为A级的，评定小组在该工程的醒目位置喷涂红色“A”字，字体规格为10cm×10cm。
5、督查单位按不少于30%的频率，对通过复评验收认定的结构物外观质量等级进行抽查。
6、各单位在施工、初评、终评、督查过程中，科学组织，认真收集混凝土外观质量创优活动方面的资料，特别是施工现场影像方面的原始资料，要有专人收集，专人管理，并汇编成册，建立专门档案。
7、评级小组每月召开一次会议，交流、通报活动开展情况，讨论奖惩决定。
四、评定单元划分
1、桥梁工程：
每组立柱（含系梁），每个独柱墩，每个盖梁（含支座垫石及挡块），每个桥台，每半幅台帽，每片预制梁，每跨现浇梁，每跨护栏。
2、涵洞通道工程：
每半幅墙身，每座涵洞盖板，每座涵洞的洞门（帽石、八字墙或一字墙）。
五、混凝土外观质量控制标准
“清水混凝土”是指一次成型、不作任何外装饰，直接采用现浇混凝土的自然色作为饰面的混凝土。
本项目所有外露混凝土除实体质量满足交通运输部JTGF80/1-2004《公路工程质量检验评定标准》要求外，还应达到大面平整、棱角分明、线条顺直、表面光洁、颜色均匀的外观效果。
1、颜色
清水混凝土在同一视觉空间内，表面颜色一致，色泽均匀；自然光下，应在距混凝土5m处肉眼看不到明显的颜色差别。
2、几何与外观尺寸
立面垂直度、表面平整度和阴阳角方正达到设计及规范的指标。
起拱线、拱面几何尺寸准确，圆滑。
3、表面质量
混凝土表面不得出现蜂窝、麻面、砂带、冷接缝和表面损伤等；不得受到污染和出现斑迹。
4、表面气泡
清水混凝土表面1m2面积上的气泡面积总和不大于6×10-4 m2，最大气泡直径不大于5mm，深度不大于5mm。
5、光洁度
混凝土表面无漏浆、流淌及冲刷痕迹、无油迹、墨迹及锈斑，无粉化物。
6、分层缝直线度
清水混凝土分层缝直线度偏差分别不大于2mm。
模板拼缝印迹整齐、均匀，印迹宽度不大于2mm。
7、对拉螺栓孔
孔眼呈现有规则分布，排列整齐，封堵密实；孔眼呈同一颜色，或者形成有规律的表观效果。
8、清水混凝土表面平整度偏差不应大于2mm。
六、外观质量考核与奖罚
1、混凝土外观质量验收评定划分为三个等级：A级（优良），B级（合格），C级（不合格）。
各单位应按“争创A级、严控B级、杜绝C级”的原则进行控制。
2、单元工程获评A级的，业主给予奖励，具体奖励标准见附表2。
当月从计量中列专项细目兑现，施工单位应次月兑现至相应施工班组，兑现方案报备至驻地办，以备核查。
3、评定单元获评B级的，不奖不罚；但经评定小组同意后须尽快进行外观修复；同时，由监理驻地办牵头召开现场分析会，查找原因，制定改进措施，方可继续施工。
4、评定单元获评C级的，必须返工并按附表2处罚标准实施；同时，相关作业班组停工整顿。
（1）同一类型结构物混凝土外观质量，第1次验评为C级的，由驻地办牵头，项目总工参加，逐一组织作业班组和相关施工技术人员召开现场分析会并进行集中学习，时间为半天。
（2）同一类型结构物混凝土外观质量，第2次验评为C级的，由总监办牵头，驻地办、项目部参加，组织作业班组和相关施工技术人员集中开会学习，时间为一天。
（3）同一类型结构物混凝土外观质量，第3次验评为C级的，除清退该作业班组外，对项目部进行全线通报批评、抄送法人单位，并在信用等级评价时对其扣分。
5、每年度进行A级单元工程统计，总比例低于60%的施工单位取消已经兑现的外观奖励；施工单位年度信誉评价不得评为AA级。
为保证混凝土的外观质量，各单位应加强组织领导，加大资金投入，做好现场控制，把好每道工序；从源头抓起，加强施工各环节、各过程的精细化管理，同时依托首件示范工程，探索和总结外观质量创优经验，组织交流与推广。
