前言:

高低压验电笔(又名声光报警验电笔、高压验电器、高压验电笔),高低压验电笔一般是指测量范围在0.4KV至10KV 的验电器,高低压验电笔需要具有很高的抗干扰机能,防短接能力,防电火花机能和辨别直流高压机能(对直流无反应,只是接触时短促响一声),下面分享高低压验电笔应用口诀及使用方法。

1

电工需熟知低压验电笔应用口诀

一支普通的低压验电笔,可随身携带,只要掌握验电笔的原理,结合熟知的电工原理,灵活运用技巧其实有很多,下面电工之家就一起来学习一下“低压验电笔”的巧用方法口诀,低压验电笔是电工常用的一种辅助安全用具。用于检查500V以下导体或各种用电设备的外壳是否带电。

判断直流电正负极口诀:

电笔判断正负极,观察氖管要心细,

前端明亮是负极,后端明亮为正极。

说明:氖管的前端指验电笔笔尖一端,氖管后端指手握的一端,前端明亮为负极,反之为正极。测试时要注意:电源电压为110V及以上;若人与大地绝缘,一只手摸电源任一极,另一只手持测民笔,电笔金属头触及被测电源另一极,氖管前端极发亮,所测触的电源是负极;若是氖管的后端极发亮,所测触的电源是正极,这是根据直流单向流动和电子由负极向正极流动的原理。

判断同相与异相口诀

判断两线相同异,两手各持一支笔,

两脚与地相绝缘,两笔各触一要线,

用眼观看一支笔,不亮同相亮为异。

说明:此项测试时,切记两脚与地必须绝缘。因为我国大部分是380/220V供电,且变压器普遍采用中性点直接接地,所以做测试时,人体与大地之间一定要绝缘,避免构成回路,以免误判断;测试时,两笔亮与不亮显示一样,故只看一支则可。

2

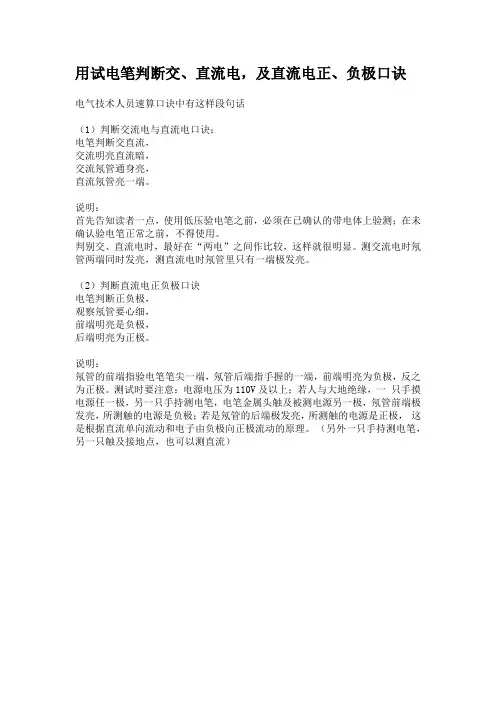

判断交流电与直流电口诀:

电笔判断交直流,交流明亮直流暗,

交流氖管通身亮,直流氖管亮一端。

说明:首先告知读者一点,使用低压验电笔之前,必须在已确认的带电体上验测;在未确认验电笔正常之前,不得使用。判别交、直流电时,最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮,测直流电时氖管里只有一端极发亮。

判断380/220V三相三线制供电线路相线接地故障口诀

星形接法三相线,电笔触及两根亮,

剩余一根亮度弱,该相导线已接地,

若是几乎不见亮,金属接地的故障。

说明:电力变压器的二次侧一般都接成Y形,在中性点不接地的三相三线制系统中,用验电笔触及三根相线时,有两根比通常稍亮,而另一根上的亮度要弱一些,则表示这根亮度弱的相线有接地现象,但还不太严重;如果两根很亮,而剩余一根几乎看不见亮,则是这根相线有金属接地故障。

判断直流电源有无接地,正负极接地的区别口诀

变电所直流系数,电笔触及不发亮,

若亮靠近笔尖端,正极有接地故障,

若亮靠近手指端,接地故障在负极。

说明:发电厂和变电所的直流系数,是对地绝缘的,人站在地上,用验电笔去触及正极或负极,氖管是不应当发亮的,如果发亮,则说明直流系统有接地现象;如果发亮在靠近笔尖的一端,则是正极接地;如果发亮在靠近手指的一端,则是负极接地。

3

高低压验电笔的使用方法

使用低压验电笔的安全注意事项

使用电笔来验电,防止触电保安全。

手触笔尾金属点,千万别挨接电端。

笔身破裂莫使用,电阻不可随意换。

保持干燥常清洁,不可接触高压电。

说明:

低压验电笔只适用于检验500V以下的低压电,所以绝对不可用它去接触高压,否则将很危险。在使用低压验电笔检验某部位是否有电时,手应接触笔尾的金属点,千万不要去接触前端与电路相接触的金属部分,如图1c所示。若笔身出现了裂纹,其绝缘性能将降低,不可再使用。若笔中的电阻丢失,不可随意用另一个其他的电阻更换,否则有可能因阻值小而加大通过使用者身体的电流(低压验电笔的电阻一般在1~2MΩ之间),造成伤害。要经常保持笔身的清洁和干燥,目的是防止其外皮污染后降低绝缘性能,另外,为了确保安全,握笔的手应保持干燥。

4

低压验电笔的结构和手拿方法

用低压验电笔区分交流电同相或异相的方法

两笔尾端用线连,手拿笔的绝缘杆。

笔尖各触一条线,两笔都亮是异相。

若是不亮同相连。

说明:

当人站在地上,用低压验电笔接触交流电源的相线时,验电笔的氖泡之所以能发亮,是因为在相线与大地之间存在着较高的电压(例如220V),通过验电笔的电阻和人体电阻(一般为几十kΩ)两部分降压后,加载氖泡两端的电压足以使其发光。之所以人手拿验电笔验电时没有通电的感觉,是因为加在人手到脚底的电压较低,一般只有10V左右,电流很

小(不足1mA),所以没有感觉(通过人体的电流,直流15mA、交流20mA以上时,将有明显感觉,并具有一定的危险)。

用导线将两只验电笔手触极连起来。两只手各握一只验电笔(要注意握笔的绝缘部位),当两支笔同时接触两根带电导线时,若这两根导线属于同一相,则电位相等,即没有电压,所以即使有通路也不会有电流,所以验电笔不会发光,即口诀中所说的“若是不亮同相连”。若这两根导线各属一相(即异相),则电位不相等,存在一定的电压(例如380V),所以在两支验电笔和串联的通路中会有电流通过,使两支验电笔将同时发光,即口诀中所说的“两笔都亮是异相”。上述方法和现象如图所示。

5

用低压验电笔区分交流电同相或异相的方法

用低压验电笔区分交直流和判断直流电正负极的方法

电笔能分交直流,亮为交流暗直流。

交流两极全都亮,直流亮点在一头。

检测直流可分极,要看亮点在哪里。

前端亮者极为正,后端亮者为负极。

说明:

下述操作方法和现象如图所示。

6

用低压验电笔区分交直流和判断直流电的正负极

(1)检验直流电路是否带电的方法

用普通低压验电笔检验直流电路是否带电时,一般要将验电笔两端各与电路的正负极直接相接或间接相接(可通过一段绝缘导线,端接验电笔手接触电极,另一端接另一条电源线)。在某些直流电路中,若将验电笔的手握端直接或通过一定的电阻接地,在电路带一定数值的电压下,验电笔的氖泡也可发光。

应当指出的是,在用导线去接触另一条电源线之前,应用检验交流电的方法检验该线是否带电(指交流电),以防止误将交流电的相线当成直流电源线而造成严重的触点事故。

(2)口诀的解释

用低压验电笔检验电路有无电时,若有两个电源端,一个是交流电的相线,另一个是直流电的任一极性的线端,则验电笔接触交流电时的亮度要比接触直流电时亮一些。应注意的是,两者的电压应基本相同并且在100V以上。另外,接触交流电时,验电笔氖泡的发光部位在其两个电极的正中央;而接触直流电时,验电笔氖泡的发光部位将靠近其两个电极之中的一个电极,并且靠近后端(手握端)的电极时,接触的是负极,靠近前端(接触带电体的一端)的电极时,接触的是正极。这也是区分交流电和直流电的一个方法。这就是口诀前4句“电笔能分交直流,亮为交流暗直流。交流两极全都亮,直流亮点在一头”所表达的意思。

在这里应当特别说明的是,检验交流电时,检验人员站在地面上就可以,这是由于在常用的交流输电线路中,大地是与三相四线之中的中性线(零线)相通的,所以其相线与大地之间存在一定的电位差(即相电压,例如220V)。而在直流供电系统中,其两条输电线(正极线和负极线)一般是不接地的,所以它们与大地之间不存在电位差,即没有电压。因此,用检验交流电的方法不一定能检验其是否带电,这就引出了一个用普通低压验电笔怎样检验直流电路带电的问题。

7

验电笔接交流电和接直流电发光的原因和区别

(1)验电笔中氖泡的结构和发光原理

氖泡的结构如上图所示的图形,其外壳由一段透明的塑料管或玻璃管和与管内两个电极相连的金属端部密封组成,管内充满由氖气和少量(1%左右)氩气(氖气和氩气均为惰性气体),两个电极由金属钨为基体,外层涂金属铯(启辉电压较低,在交流50V左右)或稀土金属元素(启辉电压较高,在交流80V左右)。当两个电极之间存在电位差(即电压)并且达到其启辉值时,两个电极之间的气体则会被“击穿”,即有电子从一个电极射向另一个电极,接受电子的电极在电子的“冲击”下,产生较高的温度并使其周围的气体电离发光。电压越高,发光越强烈。另外,管内气体压力的大小也与最小启辉电压和发光强弱有关,压力越大,最小启辉电压越低、发光越强。

(2)接交流电和接直流电发光的区别

接触交流电时,两电极之间的电子流流动方向是随着电压方向的变化而不断变化的,所以两个电极将轮流发射电子和接收电子,由于变换速度较快,所以我们看到两个电极接触部位的周围都在发光。

但在接触直流电时,由于电压方向不变,电流方向也就不会变化。两个电极之间的电子流动方向为负极到正极,所以始终只有一个电极周围的气体发光,即与正极端接触的电极发光。也就是说,当验电笔的前端(与电路接触的一端)与直流电路的正极接触时,氖泡靠近该端的电极发亮;当验电笔的前端与直流电路的负极接触时,氖泡远离该端的电极(即与人手接触的一端,称其为后端)发亮。这就是口诀中所说的“检测直流可分极,要看亮点在哪里。前端亮者极为正,后端亮者为负极”。

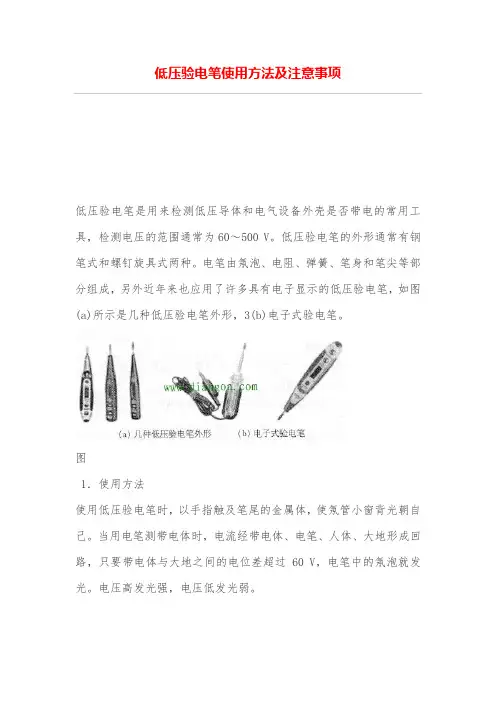

低压验电笔的使用

低压验电笔的标准使用流程 一、作用及使用范围: 验电笔用于检查测量低压导体和设备是否带电;其电压测量范围在60~500V之间。 1) 检测低压设备是否带电; 2) 检测低压导线是否带电; 3) 判断直流电的正负极; 4) 低压设备的金属外壳是否带电。 二、辅助工器具 无 三、使用流程: 由操作人员单人进行 1、检查: 1) 确认验电笔完整无损,无受潮进水现象; 2) 着重检查电笔中确有安全电阻(安全电阻为2兆呕),并安装正确; 3) 在电压合适的有电设备上验明验电笔的氖管发光正常。 2、使用: 1) 确认被测设备电压不超过500V; 2) 验电时必须保持正确的姿势: a) 验电设备高于70cm:两脚平行站立,面对设备测试。单手测试、 另一只手背在背后;

b) 验电设备低于70cm以下:应军姿下蹲测试; c) 保持身体离带电部位保持40cm-50cm以上; d) 握笔姿势:单手的食指和中指夹持验电笔,拇指压紧测电笔尾 导电金属部分,其余手指自然蜷曲; e) 笔尖垂直靠近接触被测设备金属导体; 3) 验证:在有电设备上验证验电笔完好, 4) 笔尖接触被测端面或侧面,以确保接触良好;避开强光观察氖管是否发光,以判断被测设备是否有电压; 5) 判断直流电的正负极:靠近手侧的电极发光为正极;氖泡中靠近笔尖的电极发光为负。 3、保养:测试完毕后,将验电笔保存于干燥处,避免摔碰。 四、注意事项: 1、测试间断时笔尖不能指向设备; 2、使用验电笔测试时可能发生的问题: 1) 被测电压超过500V,安全电阻击穿造成人体直接通过电流; 2) 验电笔受潮外壳导电造成人体触电; 3) 握持验电笔不当造成人体触电或验电笔不能正确显示带电; 4) 验电笔笔端的裸露金属部分造成被测设备短路,同时短路电弧烧伤测试人; 5) 测试过程中另一只手接触其他设备增加触电的机率和触电后的受伤害程度; 6) 使用氖管损坏的验电笔测试,有电验为无电,导致工作人员触电;
