物理九年级下册 电功率单元测试题（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是： 2．则小灯泡额定功率：()1210U U U P R -额＝。
九年级物理下册电功率单元测试卷 (word版,含解析)

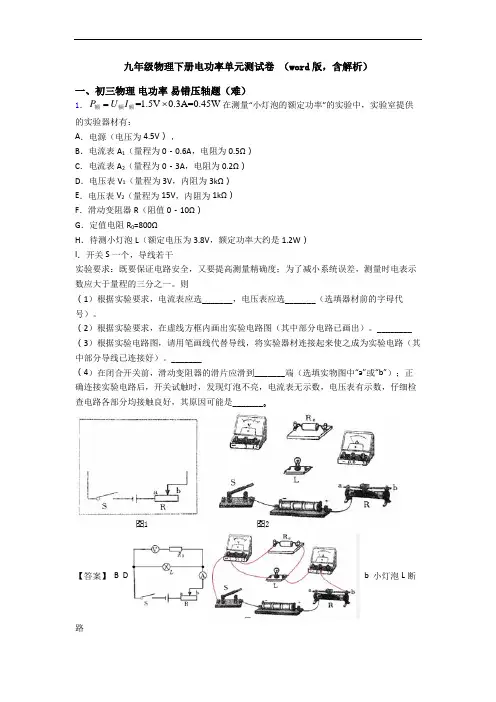

九年级物理下册电功率单元测试卷 （word 版，含解析）一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。
则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。
（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。
________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。
_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。
【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。
因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。
九年级物理下册 电功率单元测试卷 (word版,含解析)
九年级物理下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．[7]在实验步骤②中，在将开关拨至“2”时，不小心将滑片向右移动了少许，变阻器连入电路的阻值变大，由串联电路的分压原理知，变阻器分得电压变大，R0和灯泡分得的电压都会变小，由0UP UR=⋅额额知，测出的小灯泡额定功率比真实值偏小。

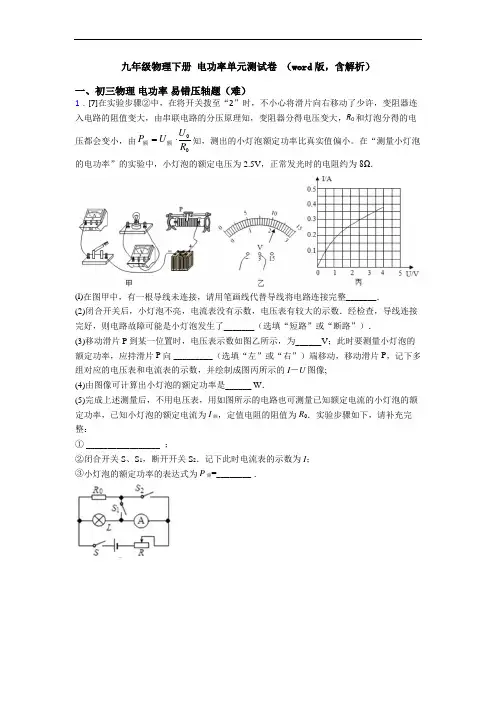

在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω．(l)在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整_______．(2)闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数．经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）．(3)移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向_________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像;(4)由图像可计算出小灯泡的额定功率是______ W．(5)完成上述测量后，不用电压表，用如图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0．实验步骤如下，请补充完整：①_________________；②闭合开关S、S1，断开开关S2．记下此时电流表的示数为I；③小灯泡的额定功率的表达式为P额=________．【答案】断路 2.2 右 0.75 闭合开关S、S2，断开开关S1．调节滑动变阻器的滑片，使电流表的示数为I额P额=R0（I－I额)I额【解析】【分析】【详解】(1)[1]灯泡正常发光时的电流I＝2.5V8＝UR＝0.3125A所以电流表选用小量程，电流从正接线柱流入，从负接线柱流出，如下图所示：(2)[2]电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路；(3)[3][4]电压表使用0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V。
物理九年级下册 电功率单元测试卷 (word版,含解析)
物理九年级下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。
请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。
分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。
比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。
你对小敏此观点的评价是______。
（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L两端的电阻分别为21 L110.5V5Ω0.10AURI===22 L221.5V6.8Ω0.22AURI==≈23 L332.5V8.9Ω0.28AURI==≈24 L442.8V9.3Ω0.30AURI==≈可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。
九年级物理电功率单元测试卷(解析版)
九年级物理电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。
九年级物理电功率单元测试卷 (word版,含解析)
九年级物理电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。
物理九年级下册 电功率单元测试题(Word版 含解析)
物理九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。
(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。
请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。
小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。
为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。
（二）测量小灯泡的额定功率。
(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。
然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。
小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。
电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。
请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。
【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。
九年级下册电功率单元测试题(Word版 含解析)
九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。
