超声波水表的原理及设计
超声波水表要点详解
超声波水表要点详解水表相信大家都不陌生，它记录通过记录显示我们日常用水量计算水费支出。
但是传统的水表由于计算的精确性及本身质量经不起外界考验正被逐渐淘汰。
与此同时，很多现代的高质量水表面世，其中就包括超声波水表，你了解超声波水表吗？接下来跟着小编一起看看吧。
一、什么是超声波水表？超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步积算出水的流量的一种新式水表。
具有优秀的小流量检测能力，能解决众多传统水表的问题，更加适合水费梯度收费，更加适合水资源的节约和合理利用，具有广阔的市场和使用前景。
二、超声波水表检定规程是怎样的?1、组成和现状目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG258—1988《水平螺翼式水表》、JJG585—1989《高压水表》和JJG686—1990《热水表》。
四个规程中以JJGl62—1985《水表及其试验装置》具有代表性，与84版的水表国家标准GB778—1984《公称口径15～40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订，在术语、符号和个别技术参数等方面已与其它水表技术文件不一致。
水表国家标准于1996年等效或等同采用了国际标准进行了修订。
带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性。
2、改动趋势考虑到热水表的检定装置、方法与冷水水表有着较大的区别，热水表的检定规程仍单独制定。
我国新的水表国家检定规程等效采用国际建议R49—1：2000(E)，已完成修订工作。
按照全国流量容量计量技术委员会1998年制定的流量规程体系表，JJGl62—1985中“水表试验装置”的相关要求和检定方法内容归人JJGl64—2000《液体流量标准装置》中进行表达，新的水表检定规程的修订将包括JJGl62—1985中的“水表”部分、JJG258—1988《水平螺翼式水表》和JJG585—1989《高压水表》。
超声波水表案例
超声波水表案例一、背景介绍超声波水表是一种利用超声波技术来测量水流量的仪器，它通过发送超声波脉冲并测量其回波时间来计算水流量。
与传统的机械水表相比，超声波水表具有精度高、稳定性好、无需维护等优点，因此在水表行业得到了广泛应用。
二、超声波水表的原理超声波水表利用超声波在水中的传播速度与水流速度之间的关系来测量水流量。
其工作原理如下：1.发射超声波脉冲：水表内部的传感器发射超声波脉冲，脉冲经过水流后被接收器接收。
2.接收回波信号：超声波脉冲在水流中传播一段距离后会发生反射，形成回波信号。
接收器接收到回波信号后，将其转化为电信号。
3.计算时间差：通过测量超声波脉冲发射和回波信号接收之间的时间差，可以得到超声波在水流中传播所需的时间。
4.计算水流速度：根据超声波在水中的传播速度，可以通过时间差来计算水流速度。
5.计算水流量：根据水流速度和管道横截面积，可以计算出单位时间内通过管道的水流量。
三、超声波水表的优势超声波水表相比传统的机械水表具有以下优势：1.高精度：超声波水表采用先进的测量技术，具有较高的测量精度，可以满足不同精度要求的水流量测量。
2.稳定性好：超声波水表采用非接触式测量，不受水质和水流状态的影响，具有较好的稳定性和可靠性。
3.无需维护：超声波水表无机械运动部件，不易损坏，无需定期维护，减少了维护成本和人力投入。
4.多功能：超声波水表可以实现远程抄表、报警功能等，方便水务管理部门对水资源的监控和管理。
四、超声波水表的应用案例超声波水表在各个领域都有广泛的应用，以下是一些常见的应用案例：1. 居民用水计量超声波水表可以用于居民用水计量，通过对居民用水量的准确测量，可以实现公平计费和节约用水。
2. 工业用水监控超声波水表可以用于工业用水监控，通过对工业用水流量的测量和分析，可以及时发现异常情况并采取相应措施，保障工业用水的合理使用。
3. 农业灌溉控制超声波水表可以用于农业灌溉控制，通过对灌溉水流量的测量和控制，可以实现农田的精准灌溉，提高农作物的产量和质量。
超声波水表 dn100 量限
超声波水表dn100 量限
摘要：
一、超声波水表简介
1.超声波水表的定义
2.超声波水表的工作原理
二、dn100 超声波水表的量限
1.dn100 超声波水表的量程范围
2.dn100 超声波水表的测量精度
3.dn100 超声波水表的流速测量范围
三、超声波水表的应用领域
1.工业用水测量
2.市政供水测量
3.农业灌溉系统
4.其他应用场景
正文：
超声波水表是一种利用超声波技术测量流体流量的仪表，具有非接触、无阻尼、测量精度高等优点。
超声波水表的工作原理是利用超声波在流体中的传播特性，通过测量声波的传播时间来计算流量。
dn100 超声波水表是一种口径为100mm 的超声波水表，具有较高的测量精度和较宽的量程范围。
其量程范围一般为0.01-10m/h，测量精度可达到±1% 或更高。
此外，dn100 超声波水表的流速测量范围较广，适用于不同流
速的流体测量。
超声波水表广泛应用于各种领域。
在工业生产中，超声波水表可用于测量各种液体的流量，如冷却水、润滑油、清洗剂等。
在市政供水系统中，超声波水表可用于测量自来水流量，实现用水量的精确控制。
此外，超声波水表还广泛应用于农业灌溉系统，有助于节约用水和提高灌溉效益。
超声波水位仪原理.

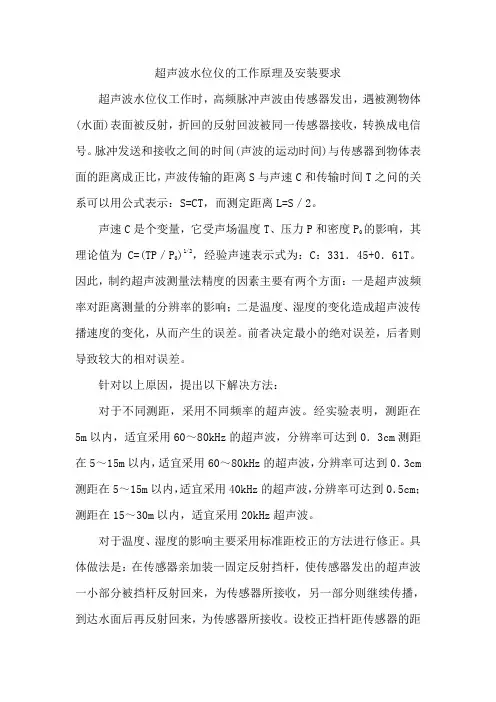

超声波水位仪的工作原理及安装要求超声波水位仪工作时，高频脉冲声波由传感器发出，遇被测物体(水面)表面被反射，折回的反射回波被同一传感器接收，转换成电信号。
脉冲发送和接收之间的时间(声波的运动时间)与传感器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之问的关系可以用公式表示：S=CT，而测定距离L=S／2。
声速C是个变量，它受声场温度T、压力P和密度P0的影响，其理论值为C=(TP／P0)1/2，经验声速表示式为：C：331．45+0．61T。
因此，制约超声波测量法精度的因素主要有两个方面：一是超声波频率对距离测量的分辨率的影响；二是温度、湿度的变化造成超声波传播速度的变化，从而产生的误差。
前者决定最小的绝对误差，后者则导致较大的相对误差。
针对以上原因，提出以下解决方法：对于不同测距，采用不同频率的超声波。
经实验表明，测距在5m以内，适宜采用60～80kHz的超声波，分辨率可达到0．3cm测距在5～15m以内，适宜采用60～80kHz的超声波，分辨率可达到0．3cm 测距在5～15m以内，适宜采用40kHz的超声波，分辨率可达到0．5cm；测距在15～30m以内，适宜采用20kHz超声波。
对于温度、湿度的影响主要采用标准距校正的方法进行修正。
具体做法是：在传感器亲加装一固定反射挡杆，使传感器发出的超声波一小部分被挡杆反射回来，为传感器所接收，另一部分则继续传播，到达水面后再反射回来，为传感器所接收。
设校正挡杆距传感器的距离为L0，相应超声波的传播时问为T o，水面距传感器的距离为L，，相应超声波的传播时间为T，则校正后的关系为： L=L0T／T。
安装传感器时，应使传感器发出的声波垂直于被测物体，使传感器能接收到较多的物体反射回来的声波，使测量更精确。
在被测物体与传感器之间不能存在任何物体，以免使声波被遮拦物反射给传感器，造成实测距离为传感器与遮拦物之间的距离。
其次，水面波动会对采集精度产生影响，可采用数字滤波以及加装导管的方法加以抑制。
超声波水表的原理
超声波水表的原理
超声波水表是一种通过使用超声波技术来测量水流量的设备。
它基于多普勒效应原理，通过发送和接收超声波信号来测量水流速度和体积。
超声波水表由超声波传感器、电子控制单元和显示屏组成。
传感器发射高频声波信号，然后接收由信号在水流中反射回来的回波。
根据回波的频率变化，可以计算出水流的速度。
在进行测量之前，超声波水表需要进行初始校准。
校准过程中，传感器将无水状态下的声波传感器位置和特征标定为基准。
然后将水流通过水表时测量出来的声波回波与基准进行比较，从而计算出水流的速度和流量。
超声波水表具有高精度和稳定性的特点。
它可以准确地测量低流量和高流量的水流，因此被广泛应用于工业、商业和家庭水表中。
需要注意的是，超声波水表在使用过程中需要保持传感器的清洁和准确校准。
污垢、结垢或传感器材质损坏都可能导致测量不准确。
因此，定期对超声波水表进行维护和清洁是十分重要的。
总结起来，超声波水表通过发送和接收超声波信号来测量水流速度和流量。
其原理基于多普勒效应，通过测量声波频率的变化来计算水流速度。
超声波水表在水表领域中有着广泛应用，并具备高精度和稳定性的特点。
超声波水表
超声波水表超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。
大连索尼卡公司生产的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。
超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。
可完全替代其它类型的水表。
【超声波水表简要说明】●极低的始动流量，最低可测流速达0.01m/s●超低功耗设计，功耗小于0.00055W●电池供电可连续工作6～10年●采用超声波传感器，无机械转动部分，10年免维护设计●超声波水表双向流量均可测量●测量管段模具铸造，保证无泄漏●测量精度±1%、±2%、±3%可选【超声波水表技术参数】●测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
●测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
●管径范围：DN15-1000mm全系列不同管径用户可选●管段长度：按普通水表规格尺寸设计●测量周期：默认3秒，1～31秒用户可选。
●适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）●精确度：±1%、±2%、±3%可选●超声波水表重复性精度：优于±0.5%●传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃●防护等级：IP68，压铸铝仪表壳，水下2米正常工作●接口输出：RS232、RS485标准配置4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
●供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作有源4-20mA供电（两线制），无需电池即可正常工作RS232输出时主机切电工作，无需电池即可正常工作RS485输出时需要外加5V电源，无需电池即可正常工作。
超声波水表培训总结及预结问题
一、培训总结1、水表超声波水表严格安装GB/T 778-2007标准及JJG 162-2009冷水水表检定规程制定，各种技术参数均满足标准要求。
这是一种计量水流量的计量仪表，主要用于水费收取。
流量计多用于工业检测控制，水表多用于水的计量贸易；我公司水表产品T3-1也可用于工业控制。
超声波水表的工作原理：在介质中的顺流和逆流传播时间差来间接测量流体的流速，再通过流速来计算出流量。
超声波在水中的传播速度为1440m/s，这是一种能量高，有方向性，穿透力强，稳定的光速。
时差原理：利用一对或多对超声波换能器相向交替（或同时）收发超声波，通过观测超声波。
精度保证：采用双声道，管道分层独立测量，充分满足流体力学，每秒1次为一个测量周期，每个周期两个声道分别采集128次数据。
制作及出厂前，采用全自动标定台，多点标定折线系数标定，保证测量精度。
满足标准高区5%，低区2% 。
2、水表的相关知识点流量：流过水表的实际水体积与该体积流过水表的所用时间之商。
最大允许误差：GB/T778的本部分允许的水表相对示值误差的极限值。
（误差计算公式：（实际值-测量值）/实际值）始动流量：水表开始计量的最小流量（精度不做要求）。
最小流量Q1：要求水表示值在符合最大允许误差的的最低流量。
分界流量Q2：Q3与Q1之间，将流量划分为低区和高区，Q2：Q1=1.6。
常用流量Q3：额定工作条件下的最大流量。
在此流量下水表应能正常工作，而且误差符合最大允许要求。
过载流量Q4：短时间内应该符合国标要求，随后在额定条件下能保持计量特性的最大流量。
Q4：Q3=1.25。
量程比：最大测量范围和最小测量范围之比，用字母R表示，R=Q3：Q1。
量程比越大，水表的测量范围就越大。
按照GB/T778-2007，量程比是确定的，通常，水表的量程比为：25、40、63、80、100、160、200。
最大允许误差：低区的最大允许误差水温在额定工作条件规定范围以内时，以最小流量（Q1）与分界流量（Q2）（不包括Q2）之间的流量排出的体积的最大允许误差为±5%。
超声波水表工作原理及构造
超声波水表的工作原理是利用超声波束在液体中传播时，液体的流动将使正、逆向传播时间产生微小变化，其传播时间的变化与流速呈一定的比例关系。
在流量传感器结构参数确定的情况下，只要测得声波在流体中的传播时间就可获得流量值。
超声波水表的构造主要由三部分组成：流量计、数据处理器和控制电路。
流量计是水表的核心部分，负责测量水流的流量，内部有两个超声波换能器，一个位于水流的上游，另一个位于水流的下游。
当水流经过流量计时，超声波换能器会向水流中发射超声波，并接收反射回来的超声波信号。
由于水流的存在，反射回来的超声波信号会产生频移，这个频移量与水流的速度成正比。
通过测量超声波信号的频移量，就可以计算出水流的速度，从而进一步计算出水的流量。
数据处理器负责将流量计测量到的数据进行处理和存储，并输出给控制电路。
控制电路则是水表的“大脑”，负责控制水表的整体工作，包括数据采集、处理和输出等。
此外，为了确保测量精度和稳定性，超声波水表还采用了多种技术手段，如频率自动校准技术、无线自动路由技术、网络动态自维护技术、矩阵式编解码技术和电磁波唤醒技术等。
这些技术的应用使得超声波水表具有高精度、高可靠性、低功耗等特点，能够广泛应用于各种流体测量领域。
