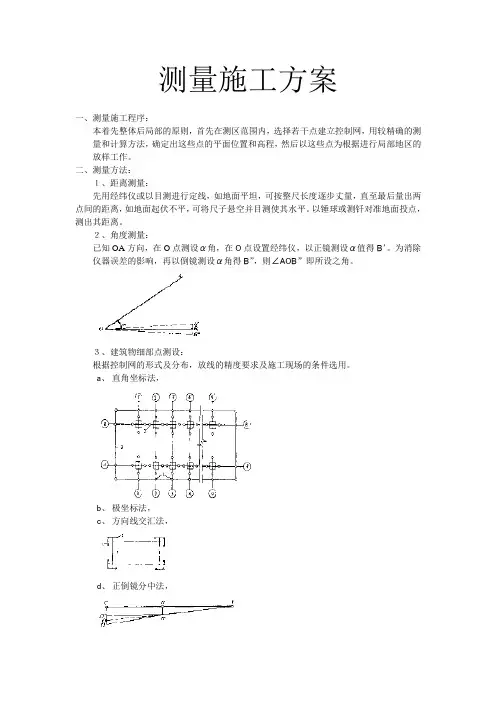

测量施工方案
测量施工方案
测量施工方案
一、测量施工程序：
本着先整体后局部的原则，首先在测区范围内，选择若干点建立控制网，用较精确的测量和计算方法，确定出这些点的平面位置和高程，然后以这些点为根据进行局部地区的放样工作。
二、测量方法：
１、距离测量：
先用经纬仪或以目测进行定线，如地面平坦，可按整尺长度逐步丈量，直至最后量出两点间的距离，如地面起伏不平，可将尺子悬空并目测使其水平。
以锤球或测钎对准地面投点，测出其距离。
２、角度测量：
已知OA方向，在O点测设α角，在O点设置经纬仪，以正镜测设α值得B’。
为消除仪器误差的影响，再以倒镜测设α角得B”，则∠AOB”即所设之角。
３、建筑物细部点测设：
根据控制网的形式及分布，放线的精度要求及施工现场的条件选用。
a、直角坐标法，
b、极坐标法，
c、方向线交汇法，
d、正倒镜分中法，
４、细部点高程测量：
设B为待测点，其设计高程为HB，A为水准点，已知其高程为HA，在AB间安置水准仪，先在A点立尺，读得后视读数为a，然后在B点立尺，为了使B点读数等于设计高程HB，升高或降低B点上所立之尺，使前视尺之读数等于b,b可按下式计算：b=HA+a-HB 导线网的布设
场区导线网应按设计总平面图布设。
布设基本要求如下：
１、根据建筑物本身的重要性和生产系统适当的选择导线的线路。
各条导线应均匀分布整个场区，每个环性控制面积应尽可能均匀。
２、。
施工测量方案
施工测量方案施工测量方案是怎样的呢，以下是本店铺给大家带来的关于施工测量方案的相关内容，以供参考。
施工测量方案一、校核起始依据，建立建筑物控制网1.校核起始依据定位测量前，应由甲方提供三个衣刷相互关联的坐标控制点，和两个高程控制点，作为场区控制依据点。
以坐标控制点为起始点。
作二级导线测量，作为建筑物平面控制网。
以高程控制点为依据，作等外附合水准测量，将高程引测至场区内。
平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√Lmm（L为附合路线长度以km计）。
在测设建筑物控制网时，首先要对起始依据进行校核。
根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测。
校测允许误差：角度为±12〃；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于±10mm√n（n为测站数）。
2.建立建筑物控制网以导线点为依据，测设出距建筑物外边7米的矩形平面控制网ⅠⅡⅢⅣ。
建筑物平面控制网点必须妥善保护。
二、主轴线的测设1.主轴线的选择该工程的结构主体分为裙房和主楼两部分，裙房为3层，主楼为26层，中间留有后浇带。
因此，定主轴线时，按流水段的划分将该工程分三部分进行主轴线的控制。
选择3轴、5轴、6轴、11轴、12轴、14轴作为X方向的主轴线；B轴、G轴作为Y方向的主轴线。
2.主轴线的测设根据图纸尺寸在Ⅰ点上架设经纬仪，后视Ⅱ点，在此方向上量测出3轴、5轴、6轴、11轴、12轴、14轴桩点，再后视Ⅳ点并量测出B轴、G轴桩点。
同样在Ⅲ点架设经纬仪，分别测设出东侧、北侧的主轴线桩，并分别测设出引桩。
测设完的主轴线桩及引桩应用围栏妥善保护，长期保存。
3．高程控制利用高程点进行附合测法在场区内布设不少于八个点的水准路线abcdefgh，这些水准点作为结构施工高程传递的依据。
三、±0.000米以下及基础施工测量方案该工程的基础标高为-15.80米。
测量工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。
该项目包括地下车库、地上商业、办公及住宅等多种功能。
为确保施工质量和进度，特制定本测量工程施工方案。
二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。
2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。
三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。
2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。
四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。
2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。
3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。
五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。
2. 测量数据：严格执行测量规范，确保测量数据的准确性。
3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。
4. 施工过程测量：对关键部位进行实时测量，确保施工质量。
六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。
2. 测量设备：确保测量设备安全使用，定期进行维护保养。
3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。
七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。
2. 施工过程中，及时进行测量工作，确保施工进度。
八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。
在施工过程中，我们将严格执行本方案，确保工程顺利进行。
施工测量技术方案,完整版.doc
施工测量技术方案，完整版.doc范本1：施工测量技术方案一、引言本文档旨在提供施工测量技术方案，以确保施工过程中测量工作的准确性和可靠性。
该技术方案将包括以下几个方面的内容：测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。
二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量，以保证建筑结构的质量和稳定性。
具体的测量目的包括但不限于：地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。
三、测量方法根据测量目的和实际情况，确定适用的测量方法。
常用的测量方法包括：全站仪测量、电子经纬仪测量、水准测量、GPS测量等。
根据具体的测量，选择合适的测量方法。
四、测量设备及工具根据测量方法的选择，确定需要使用的测量设备及工具。
常用的测量设备包括：全站仪、电子经纬仪、水准仪、GPS接收器等；常用的测量工具包括：测距仪、测角仪、水平仪等。
根据实际情况和测量要求，确定使用的测量设备及工具。
五、测量范围和精度要求根据实际情况和测量目的，确定测量范围和精度要求。
测量范围包括：地表标高范围、建筑物尺寸范围等；测量精度要求包括：高程精度、平面精度、角度精度等。
根据具体的测量要求，确定测量范围和精度要求。
六、测量过程根据测量范围和精度要求，制定详细的测量方案，包括测量点的设置、测量点的标志、测量过程的记录等。
按照测量方案，进行测量过程的实施，保证测量的准确性和可靠性。
七、数据处理和报告对测量所得到的数据进行处理和分析，得到最终的测量结果。
根据实际情况和需求，编制测量报告，包括测量数据的整理、分析和总结。
确保测量结果的准确和可读性。
八、附件本文档涉及的附件包括但不限于：测量方案示意图、测量记录表格、测量报告样本等。
九、法律名词及注释1、施工测量：指在施工工程中进行的各项测量活动，包括地表标高测量、建筑物尺寸测量等。
2、全站仪：一种测量仪器，能够自动进行垂直角、水平角和斜距的测量。
施工测量专项方案
施工测量专项方案施工测量是指在施工阶段进行的各种测量工作，包括基础测量、建筑物测量、线路测量、道路测量等等。
施工测量的目的是为了保证施工的准确性和质量，减少误差，确保工程的顺利进行。
本文将具体介绍施工测量的专项方案。
一、前期准备施工测量前需细致研究施工图纸，了解设计意图，熟悉图纸中的各种要素和控制点。
根据设计图纸，确定测量的控制点，并设置临时基准点。
例如，对于道路施工测量，需要知道道路的纵断面、横断面等图纸，并了解设计要求。
二、测量设备的准备施工测量需要准备各种测量仪器和设备，包括全站仪、水平仪、钢卷尺、经纬仪、激光测距仪等。
测量仪器要保证准确度和稳定性，同时要对仪器进行校准和检查，以确保测量结果的准确性。
三、现场控制点的设置根据测量的需要，在施工现场设置控制点，建立一个稳定的坐标系。
控制点的设置要考虑到施工的需要和现场的实际情况，合理分布控制点，保证控制点之间互相可见，以便进行后续的测量工作。
四、施工测量的具体步骤1.进行基础测量，包括地面挖掘后的地基标高测量、施工桩位的测量等。
2.进行建筑物测量，包括建筑物的平面布置测量、高程测量等。
3.进行线路测量，包括道路中心线的测量、电力线路的测量、管道布置的测量等。
4.进行道路测量，包括道路纵断面和横断面的测量、道路弯曲曲线的测量等。
5.进行其他测量，根据具体需要进行其他类型的测量。
五、数据处理与分析测量完成后，需要对测量数据进行处理和分析，以得出准确的测量结果。
数据处理包括数据的整理、计算和绘图等工作，利用专业的测量软件进行数据处理和分析，生成相应的报告和图纸。
六、质量控制施工测量的质量控制是施工测量工作中的重要环节，通过严格的质量控制，可以确保施工测量的准确性和可靠性。
质量控制工作包括对测量仪器的定期校准和检查，对测量过程的监控和记录，对测量结果的验证等。
七、安全措施施工测量过程中要严格遵守安全规定，采取相应的安全措施，保证施工人员的安全。
施工测量人员要穿戴好相关的安全装备，遵守安全操作规程，确保测量过程中没有安全事故的发生。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
施工测量技术方案
施工测量技术方案摘要：施工测量是建筑工程施工过程中非常重要的环节，能够确保工程的精确度、质量和安全性。
本文将详细介绍施工测量技术方案，包括测量设备的选择与使用、测量方法与流程、测量数据处理与分析等内容。
通过科学合理地应用施工测量技术，可以有效提高施工质量，降低施工风险。
1. 引言施工测量技术在建筑工程中具有重要意义。
准确的施工测量可以保证工程结构的精确度和可靠性，避免因施工偏差而导致的问题。
本文旨在提供一份详细的施工测量技术方案，以指导施工人员在施工过程中的测量工作。
2. 测量设备的选择与使用2.1 全站仪的选择与使用全站仪是一种常用的测量仪器，可以同时测量水平角、垂直角和斜距。
在选择全站仪时，需考虑其精度、功能和稳定性等因素。
在使用全站仪进行施工测量时，应注意合理设置基准点、测量点和测量范围，并进行正确的观测和记录。
2.2 激光测距仪的选择与使用激光测距仪是一种高精度的测量仪器，可用于快速测量较远距离。
在选择激光测距仪时，应考虑其测距范围、测距精度和使用环境等因素。
在使用激光测距仪进行施工测量时，应注意瞄准目标、避免遮挡和测量误差的修正。
3. 测量方法与流程3.1 前期准备工作施工测量前需要进行合理的准备工作。
包括建立基准点、确定测量范围、消除环境干扰和准备测量表格等。
3.2 建立基准点建立基准点是施工测量的前提，可以使用经纬仪、全站仪或GPS等工具。
基准点应选择在稳定的地面，并注意避开可能引起测量误差的因素。
3.3 测量控制点测量控制点用于确定测量范围和测量目标的参考点，可以使用金属钉、人工界线或自然界线等。
测量控制点的设置应满足精度要求，并考虑工程标高、线路布设和施工布点等因素。
3.4 测量目标点根据施工需要，设置测量目标点进行施工测量。
测量目标点应清晰、明确，并参考测量控制点进行定位。
4. 测量数据处理与分析4.1 数据收集与整理在完成施工测量后，将测量得到的原始数据进行整理和归档。
数据整理包括数据的分类、编号和建立数据表，以便后续的数据处理和分析。
施工测量方案【工程施工方案】
施工测量方案【工程施工方案】一、工程概况本工程为_____，位于_____，建筑面积为_____平方米，结构形式为_____。
工程包括_____等部分，施工场地较为复杂，周边环境对施工测量有一定影响。
二、编制依据1、工程施工图纸及相关设计文件。
2、《工程测量规范》（GB 50026-2020）。
3、业主提供的测量控制点成果。
三、施工测量准备1、人员准备组建专业的测量小组，由具有丰富测量经验的技术人员担任组长，配备足够的测量人员，并进行技术培训和交底。
2、仪器准备根据工程需要，配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器经过检定合格且在有效期内。
3、技术准备熟悉施工图纸，了解设计意图，制定测量方案，计算测量数据，并进行内业审核。
四、测量控制系统的建立1、平面控制网的建立（1）根据业主提供的控制点，采用全站仪进行导线测量，加密控制点，形成平面控制网。
（2）控制点应选在通视良好、便于保护、不易被破坏的位置，并设置明显的标志。
2、高程控制网的建立（1）根据业主提供的高程控制点，采用水准仪进行水准测量，加密高程控制点，形成高程控制网。
（2）高程控制点应均匀分布在施工区域内，每隔一定距离设置一个。
五、基础施工测量1、土方开挖测量（1）根据平面控制网和设计图纸，放出基础开挖线。
（2）在开挖过程中，实时测量基底标高，防止超挖。
2、基础垫层测量（1）在垫层施工前，测量出垫层标高，并在基底上设置标高控制点。
（2）垫层施工完成后，再次测量标高，确保垫层平整度符合要求。
3、基础轴线测量（1）根据平面控制网，用全站仪将基础轴线投测到垫层上，并做好标记。
（2）用墨线弹出基础轴线和边线，作为基础施工的依据。
六、主体结构施工测量1、轴线投测（1）采用内控法，在首层楼板上设置控制点，用激光铅垂仪向上投测轴线。
（2）投测到施工层后，用全站仪进行校核，无误后进行施工放线。
2、标高传递（1）在首层柱上设置标高控制点，用钢尺向上传递标高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中化泉州100万吨/年乙烯项目主厂区场地4#区吹砂回填总承包工程测量施工方案编制：审核：批准：承包商（章）单位名称：中建筑港集团有限公司日期：2014年11月02日目录1.工程概况及工程量 (1)1.1.工程概况 (1)1.2.工程量 (1)2.编制依据 (2)3.作业前的条件和准备 (2)3.1.技术准备 (2)3.2.管理人员配置 (2)3.3.作业人员配置、资格 (3)3.4.作业仪器 (3)3.5.材料及设备 (3)3.6.安全器具 (3)3.7.工序交接 (4)3.8.其它 (4)4.作业程序、方法 (4)4.1.测量方案 (4)4.2.测量工艺流程 (4)4.3.测量工艺 (5)5.施工进度计划 (8)6.质量控制点的设置和质量通病预防 (9)6.1.质量目标 (9)6.2.质量控制及质量通病预防 (9)6.3.作业过程中控制点的设置 (9)6.4.质量标准及要求 (9)7.作业的安全要求和环境条件 (10)7.1.作业的安全危害因素辨识和控制 (10)7.2.环境条件 (10)7.3.安全管理 (11)7.4.消防管理 (11)7.5.应急处置预案 (11)8.施工现场平面布置图 (12)9.附件 (12)1.工程概况及工程量1.1.工程概况本项目所在区域为4#区，即1#区东侧围堤、炼油项目主厂区北边界、小管廊及乙烯项目用地北边界的围合区块（简称：4#区），面积约1500亩，目前场地已完成吹填淤泥，预估吹填淤泥标高约+1.3米，4#区采用“吹填淤泥+吹填海砂+陆域回填土”的回填技术方案，在淤泥层上铺满土工布，然后吹填中粗砂至+3.0m标高，插打塑料排水板，最后分层回填土至标高5.8m。
本工程施工范围主要为4#区回填技术方案中的吹填海砂层、北侧围堤和插打塑料排水板部分。
本工程施工面积大，工期紧，施工定位困难等特点，为确保施工进度和工程质量，前期工作应做好施工测量工作，进场后首先对业主所提供的平面及高程控制点进行复测校核，然后结合工程施工现场的情况，以及本工程的特点，编制相应的施工测量放线方案；加设工程测量控制网，测设平面及高程控制点，根据本工程平面布置特点，拟在工程后方设置测量平台，以控制平面定位和标高控制点。
测量方案须在报经监理工程师审核批准后实施。
所有放样工作严格按照水运工程测量规范的要求执行，并定期校核。
工程名称及相关单位1.2.工程量2.1.本工程的《招标文件》；2.2.本工程的《施工合同》；2.3.本工程的《施工组织总设计》；2.4.《疏浚工程技术规范》（JTJ319-99）；2.5.《水运工程质量检验标准》（JTS257-2008）；2.6.《建筑地基处理技术规范》（JGJ79-2002）；2.7.《工程测量规范》GB50026-2007。
3.作业前的条件和准备3.1.技术准备3.1.1.设计院图纸到齐、审核图纸。
3.1.2.图纸会审完毕，会审问题得到相应解决。
3.1.3.作业人员的资质证明材料齐全。
3.1.4.所需测量仪器配置齐全。
3.1.5.测量人员齐全到位。
3.1.6.施工方案编制完毕，并经相关方审核批准。
3.1.7.开工报告已报并审批完毕。
3.1.8 .吹填场地清理干净，具备测量条件。
3.1.9.对测量人员进行了技术和安全交底并进行了双签字。
3.2.管理人员配置3.3.作业人员配置、资格3.4.作业仪器3.5.材料及设备GPS测量仪、全站仪、经纬仪、水准仪及测量用装置性材料已经到货，经相关单位验收合格后，并符合设计要求具备测量条件。
3.6.安全器具施工安全用具统计表3.7.工序交接3.7.1.施工场地清理干净，具备施工条件。
3.8.其它3.8.1.施工场地及沟道平整、无杂物，保持整洁。
3.8.2.施工道路畅通，不得乱堆乱放，随意堵塞交通要道。
3.8.3.加强施工现场的成品保护。
4.作业程序、方法4.1. 测量方案进场后首先对业主所提供的平面及高程控制点进行复测校核，然后结合工程施工现场的情况，以及本工程的特点，编制相应的施工测量放线方案；加设工程测量控制网，测设平面及高程控制点，根据本工程平面布置特点，拟在工程后方设置测量平台，以控制平面定位和标高控制点。
测量方案须在报经监理工程师审核批准后实施。
所有放样工作严格按照水运工程测量规范的要求执行，并定期校核。
4.2.测量工艺流程4.3. 测量工艺4.3.1.工程测量控制微网的布设4.3.1.1.坐标系依据坐标系采用北京1954坐标系，中央子午线119°；高程基点采用1985年国家高程。
4.3.1.2.布设依据业主提供的首级或次级工程测量控制网；工程施工图纸；有关的工程测量规范。
4.3.1.3.平面控制微网的布设工程测量控制微网根据现场情况布设成闭合导线或附合导线。
闭合点或附合点为业主提供的首级或次级工程测量控制点。
工程测量微网的点位布设密度应满足施工现场的细部放样要求，导线技术指标符合相关规范规定。
施工中根据工程需要，增加临时控制点，其精度应满足相应的等级要求。
4.3.1.4.高程控制网的布设高程控制网与平面控制网同步布设。
为便于保护，施工水准点尽量与平面控制点一致。
采用基本水准点和临时水准点分两级布设，基本水准点为控制整个施工区的主要控制点，与业主提供水准点进行联测，临时水准点按放样需要加密布设，施工中应少设临时水准点并保证其精度。
4.3.1.5.点位埋设工程测量微网的点位埋设采用预制或现浇砼桩，埋深不小于80cm，桩顶部预埋带有十字刻划的不锈钢或铸钢标志。
临时点位可采用块石砌筑。
4.3.1.6.工程测量微网的施测a、施测前首先对业主所提供的控制点和水准点进行复核，确保起算数据的准确性。
并将复核结果形成书面报告报业主及监理工程师。
b、平面控制网测量采用双频GPS或全站仪进行观测，参照一级导线的要求控制。
高程控制网采用精密水准仪或双频GPS进行，按三等水准测量的要求施测。
施工控制测量的技术要求和精度按照交通部《水运工程测量规范》的规定执行。
c、施工测量作业完成后，进行平差计算及内业资料整理，并将成果上报监理工程师验收，验收合格并审批后作为各项工程定点放样和高程测量的依据。
4.3.2.测量控制点的复核、复测4.3.2.1.复核、复测范围测量控制点的复测范围包括用于工程施工控制的由业主提供的首级、次级工程控制网点，以及施工中布设的工程控制微网。
4.3.2.2.复测周期正常情况下工程控制网每个月复测一次，但当个别点位产生疑问或破坏时，应立即进行复测，并及时将复测成果报告监理工程师。
4.3.2.3.测量控制点的保护工程测量控制微网布设施测完毕，设置明显标志、围护等措施，对测量控制微网，以及施工范围内的首级、次级工程测量控制网点进行保护，确保施工过程中准确、完好。
若出现有偏倒、毁坏等现象除了追查原因外要及时进行恢复，并将检测成果报监理工程师校对、验收后方可继续使用。
4.3.3.GPS控制网及基站的设立4.3.3.1.GPS控制网的布设本工程施工水域采用GPS定位仪进行平面控制，建立GPS定位系统，设立陆上基站。
GPS网根据测区实际需要和现场布网状况进行设计，GPS网的点应有二点以上的点相互通视，有利于常规测量施测时的应用。
根据陆上基站的布设要求，同时为了保证转换参数的可靠性和精度，控制网应同不少于四个不低于二等的国家三角控制点和两个不低于二等的国家水准点联测。
4.3.3.2.陆上基准站的布设布设陆上基准站应能覆盖施工区域，满足施工定位要求。
为保证陆上基准站正常工作，陆上基站要远离大功率电磁波源，尽量避免布设在电磁波污染严重的地点。
同时陆上基站的安装高度也应符合要求。
4.3.4.测量放样4.3.4.1.测量方法1）工序测量放样平面控制可根据现场的条件、状况选择以下方法：①运用GPS-RTK进行施放，然后用静态机校核；②运用全站仪（极坐标法）进行施放，主要用于轴线和独立点位的放样。
2）高程放样：采用GPS和水准仪以三等水准测量的技术要求进行观测放样。
4.3.4.2.施工定位水上定位采用导标和GPS相结合进行。
吹填砂、排水板及围堤施工前，根据施工图纸，建立以结构轴线为竖轴，垂直部分为横轴的GPS自定义坐标系，并分别绘制定位网格进行控制定位。
4.3.5.原地面标高测量4.3.5.1.施工前对施工区域进行地形测量。
平面控制采用GPS定位系统，并作好记录。
4.3.5.2.测量前要先对测量仪器进行严格校正，对GPS接收机进行检验和比对，保证测量误差在规范允许范围内。
测量时按计划线逐条测量，并防止遗漏。
测量完毕及时对测量结果进行整理，并绘制测量地形图，发现有漏测之处及时进行补测。
4.3.5.3.测量放样流程测量放样流程图见下图:4.3.6.沉降、位移观测及施工监测为掌握工程施工情况，实行信息化施工和管理，应进行施工监测，以便根据不断变化的外部环境条件和施工实际情况适当调整施工步骤，安全顺利地进行工程施工.4.3.6.1.监测项目本工程在施工过程中需要对陆域处理、围堤及外走马埭过程进行监测，发现问题，及时调整陆域处理中的加、吹速度，并采取保证陆域、围堤及外走马埭安全的有效措施。
主要监测项目有：1)域处理结构层沉降监测；2)围堤的位移监测；3)吹砂管道跨外走马埭海堤相关位移和沉降监测。
4.3.6.2.吹填区沉降监测1)监测点位布置：布置4个地面沉降板；2)埋设时间和要求：吹填开始前设置于天然滩面上；埋设时确保侧杆与地面垂直，必要时采用10cm砂垫层整平；3)检测时间、次数要求:吹填加载期间每日监测一次，视沉降位移变化速率，监测时间及监测频次可适当调整。
4.3.6.3.围堤监测1)在施工期间，要密切注意堤身的沉降和位移，以及堤轴线的偏离，经常检测堤身断面和堤轴线的偏差，及时调整施工强度和修补施工缺陷，围堤上设置沉降、位移观测点各4个。
2)为保证围堤安全，应结合施工监测数据严格控制加载速率，控制堤身沉降量不大于30mm/d，位移量不大于10mm/d。
若出现接近或超过上述控制标准时，应加测2-3次/天，并降低围堤及吹填施工速率；若连续3天出现接近或超过上述控制标准情况时，应立即停止加荷；若停止加荷后继续出现接近或超过控制标准时，则应立即加荷堤外侧镇压棱体。
4.3.6.4.外走马埭海堤监测吹砂管线跨海堤处，设表层位移监测点80个。
4.3.6.5.监测成果要求沉降监测点布置图；沉降监测记录表；断面各点沉降量图；沉降量、沉降速率与时间的关系曲线图；沉降量与荷载、时间的关系曲线图；测斜监测点布置图；测斜监测记录表；水平位移曲线图；围堤工程沉降、测斜监测成果报告等。
5.施工进度计划6.质量控制点的设置和质量通病预防6.1.质量目标测量符合《工程测量规范》GB50026-2007标准；测量精度符合设计及规范要求；6.2.质量控制及质量通病预防为保证该项目的施工质量，在施工作业中采取了以下控制措施和防范对策：序号质量事故预想预防措施1 测量仪器误差超标在测量前严格检查仪器，仪器要在校验有效期内。
