钢结构车间各工序工艺卡
钢结构重钢的加工工艺流程

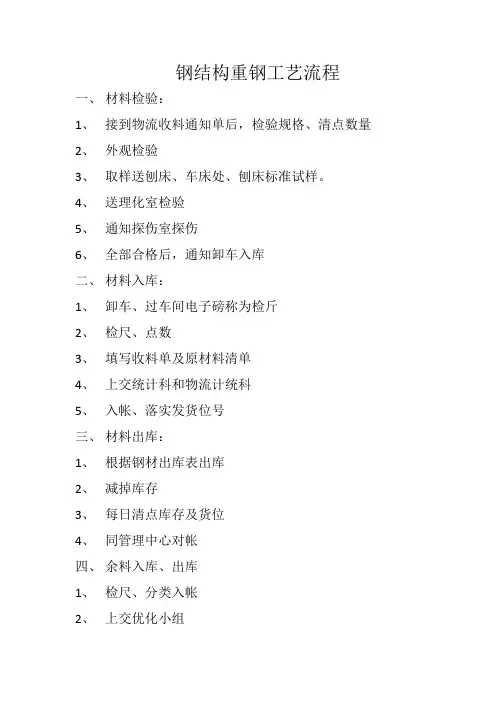

钢结构重钢工艺流程一、材料检验：1、接到物流收料通知单后，检验规格、清点数量2、外观检验3、取样送刨床、车床处、刨床标准试样。
4、送理化室检验5、通知探伤室探伤6、全部合格后，通知卸车入库二、材料入库：1、卸车、过车间电子磅称为检斤2、检尺、点数3、填写收料单及原材料清单4、上交统计科和物流计统科5、入帐、落实发货位号三、材料出库：1、根据钢材出库表出库2、减掉库存3、每日清点库存及货位4、同管理中心对帐四、余料入库、出库1、检尺、分类入帐2、上交优化小组3、出库五、下料段1、验料2、提料3、上料4、火焰切割5、写号6、退料7、分料8、排料9、对接10、焊接11、探伤12、焊后热处理13、热校14、分料15、点验六、成型段1、开坡口2、机械组立3、胎架组立七、埋弧段1、工字钢埋弧焊2、箱型钢埋弧焊3、全熔透埋弧焊八、整型段1、矫正机矫正（80、40矫正机）2、火焰矫正九、机加工段1、端铣2、二次下料3、划线4、钻孔十、铆焊段1、二次装配2、二次焊接一、材料出库1.根据钢材出库表出库：材料库收到优化小组下发的二份钢材出库表后，在2小时内下料，签字认可后，把其中一份返到管理中心，另一份附带钢材出库单返到管理中心。
2.减掉库存：当日发走的料当日从库存帐上减掉，确保帐物相符，不允许出现已经开了出库单，但是有材料未提走的现象。
3.每日清点库存及货位：每天自我检查帐物是否相符，知道每种规格、材质的材料货位号及存放区域。
随时做好发料准备工作。
4.同管理中心对帐：材料保管在确保帐物相符的情况下，每天同管理中心对帐，如有不相符之处，材料保管应立即做出标记，并查明不相符的原因，绝不允许有私自改帐的行为。
二、下料段1.验料：①根据套料图中材料尺寸，检测钢板的厚度、宽度、长度。
②用15m的钢卷尺，测量钢板的厚度、宽度、长度，同时标识钢板的中心和吊点。
③用1米长钢直尺，测量钢板的平面度，平面度每米不超过2mm.④将验料合格的钢板做好标记。
钢结构厂房施工工艺
一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：(二)、施工安装流程图：1、安装工艺流程： 场地三通一平材料进场 吊机进场 屋面梁安装 檩条支撑系杆安装 涂料工程 屋面安装 零星构件安装 装饰工程施工 收尾拆除施工设备交工。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A 基础砼强度达到设计要求。
B 基础的轴线标志和标高基准点准确、齐全。
C 基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
2、高强度螺栓的连接和固定①钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不得在雨中作业。
②高强度螺栓在大六角头上部有规格和螺栓号，安装时其规格和螺栓号要与设计图上要求相同，螺栓应能自由穿入孔内，不得强行敲打，并不得气割扩孔，穿放方向符合设计图纸的要求。
③从构件组装到螺栓拧紧，一般要经过一段时间，为防止高强度螺栓连接副的扭矩系数、标高偏差、预拉力和变异系数发生变化，高强度螺栓不得兼作安装螺栓。
④为使被连接板叠密贴，应从螺栓群中央顺序向外施拧，即从节点中刚变大的中央按顺序向下受约束的边缘施拧。
为防止高强度螺栓连接副的表面处理涂层发生变化影响预拉力，应在当天终拧完毕，为了减少先拧与后拧的高强度螺栓预拉力的差别，其拧紧必须分为初拧和终拧两步进行，对于大型节点，螺栓数量较多，则需要增加一道复拧工序，复拧扭矩仍等于初拧的扭矩，以保证螺栓均达到初拧值。
⑤高强度六角头螺栓施拧采用的扭矩板手和检查采用的扭矩手在班前和班后均应进行扭矩校正。
其扭矩误差应分别为使用扭矩的±5%和±3%。
钢结构施工安装工艺及流程
钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机具基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构 第五章钢结构加工制作
第三节钢零件及钢部件加工
一、钢结构的放样与号料
(一)钢结构放样 放样是钢结构制作工艺中的第一道工序，只有放样尺J‘精确，
才能避免以后各道加工工序的累积误差，保证整个工程的质量。 1.钢材放样操作 (1)放样作业人员应熟悉整个钢结构加工工艺，厂解工艺流程及加 工过程，以及需要的机械设备性能及规格。 (2)放样应从熟悉图纸开始，首先看清施工技术要求，逐个核对图 纸之间的尺寸和相互关系，并校对图样各部尺寸。
上一页 下一页 返回
第一节 钢结构施工图
3.字体 钢结构详图中所使用的文字均采用仿宋体书写，字母均用手
写体的大写书写。 4.比例
在建筑钢结构施工图中，所有图形均应尽可能按比例绘制， 平面、立面图一般采用1:100, 1:200，也可用1:150，结构构件图 一般为1:50，也可用1:30, 1:40;节点详图一般为1 :10, 1: 20。必要 时可在一个图形中采用两种比例(如析架图中的析架尺寸与截面尺 寸)。 5.尺寸线的标注
上一页 下一页 返回
第二节钢结构加工生产准备
二、备料
(1)备料时，应根据施工图样材料表算出各种材质、规格的材料净 用量，再加一定数量的损耗，编制材料预算计划。 (2)提出材料预算时，需根据使用长度合理订货，以减少不必要的 拼接和损耗。 (3)使用前应核对每一批钢材的质量保证书，必要时应对钢材的化 学成分和力学性能进行复验，以保证符合钢材的损耗率。 (4)使用前，应核对来料的规格、尺寸和重量，并仔细核对材质。 如需进行材料代用，必须经设计部门同意，并将图纸上所有的相 应规格和有关尺寸全部进行修改。

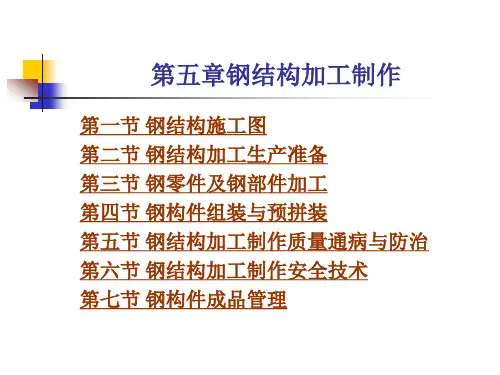

第五章钢结构加工制作
第一节 钢结构施工图 第二节 钢结构加工生产准备 第三节 钢零件及钢部件加工 第四节 钢构件组装与预拼装 第五节 钢结构加工制作质量通病与防治 第六节 钢结构加工制作安全技术 第七节 钢构件成品管理
总装车间钢结构CAD施工图
钢结构施工工艺
钢结构施工安装工艺及流程一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB50205-2001）施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB50205-2001）（二）、施工安装流程图：1、安装工艺流程：场地三通一平f构件进场f吊机进场f屋面梁（楼层梁）安装f檩条支撑系杆安装f涂料工程f屋面系统安装f零星构件安装f装饰工程施工f收尾拆除施工设备f交工。
2、屋面系统安装工艺流程：准备工作f屋面大梁安装校正f屋面檀条压杆支撑安装固定f 天沟安装f雨排水管道安装固定。
3、屋面梁连接程序：对接调整f安装螺栓固定f安装高强螺栓f高强螺栓初拧f高强螺栓终拧f密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
允许偏差项次项目1支座表面（1）标高（2）水平度±1.5mml/1500i2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构焊接工艺卡
工程名称单元名称分项名称钢结构焊接材质Q345B 规格δ=4~δ=30 焊接方式手工电弧焊预热温度- 层间温度- 后热温度-热处理温度及时间焊道/ 焊层焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量（kJ/cm）牌号直径(mm)极性电流（A）1 电弧焊J507 4.0 直流90-100 10-18 5-102-3 电弧焊J507 3.2 直流90-120 22-28 5-12焊条 ( 焊剂 ) 烘干参数焊条（焊剂）牌号烘干温度（℃）烘干时间（h）恒温温度（℃）J507 350 1 100-120焊接工艺评定编号：1618简图及说明：焊肉高度详见图纸。
项目质量保证师：项目焊接负责人：编制：年月日工程名称单元名称分项名称钢结构焊接材质Q235B 规格角焊缝焊接方式手工电弧焊预热温度- 层间温度- 后热温度-热处理温度及时间焊道/ 焊层焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量（kJ/cm）牌号直径(mm)极性电流（A）1 电弧焊J422 4.0 直流90-100 10-18 5-102-3 电弧焊J422 3.2 直流90-120 22-28 5-12焊条 ( 焊剂 ) 烘干参数焊条（焊剂）牌号烘干温度（℃）烘干时间（h）恒温温度（℃）J422 150 1 100-120焊接工艺评定编号：1674简图及说明：项目质量保证师：项目焊接负责人：编制：年月日T型接头和角型接头钢结构焊接工艺卡。
钢结构焊接施工工艺
钢结构焊接施工工艺焊接前必须保证桁架的安装精度和临时固定（揽风绳的固定）的牢固。
焊接前要先组织监理单位、总承包单位和分包单位的三方验收，经三方共同验收桁架安装精度达到规范要求后方可进行桁架的对接焊接。
1、焊接工艺流程如下：焊接工艺流程图（1）焊接准备1）技术准备根据焊接工艺评定参数编制钢柱技术交底和作业指导书，焊接工人按作业指导书进行焊接作业。
同时焊接工人人手一册焊接记录表，将焊接开始时间、预热温度、层间温度、焊接结束时间、焊材用量、探伤结果等进行记录。
2）人员准备对参加本次焊接施工的焊接工人，按照《建筑钢结构焊接规程》的规定组织焊工进行培训并进行考核。
取得合格证的焊工方可进入现场施焊。
3）设备准备焊机电压应正常，地线压紧牢固，接触可靠，电缆及焊丝无破损，送丝机应能均匀送丝，气管应无漏气或堵塞。
4）焊接材料准备钢结构现场焊接施工所需的焊接材料和辅材均应有质量合格证书。
施工现场设置专门的焊材存储场所，分类保管。
CO2气体纯度应不低于99.9%，含水量应低于0.005%，瓶内高压低于1MPa时应停止使用。
（2）焊接施工厚板焊接施工易出现焊接接头冷裂纹现象，对于本工程的焊接结构，需采用焊前预热，焊中控制层间温度，焊后后热保温的措施消除冷裂纹现象。
1）焊前在始焊点附近板厚15倍且不小于100㎜的范围内采用火焰预热。
用火焰加热器预热时正面测温应在加热停止后进行，采用红外测温仪进行预热温度测量，测温点应在离电弧经过前的焊接点各方向不小于75mm处，温度满足120度，且在焊接过程中均不应低于这一温度。
2）焊接中，层间温度需控制在120-150度之间，为保证层间温度，采用大热量输出的CO2气保焊的方法，在整个焊接工程中满足温度要求。
焊接时使用红外温度测量仪进行监控，当焊缝焊接温度低于要求时，采用加热措施加热至规定温度，单节点焊缝连续焊接完成。
3）第一层的焊道应封住坡口内母材与垫板之连接处，然后逐道逐层累焊至填满坡口，每道焊缝焊完后，都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。
