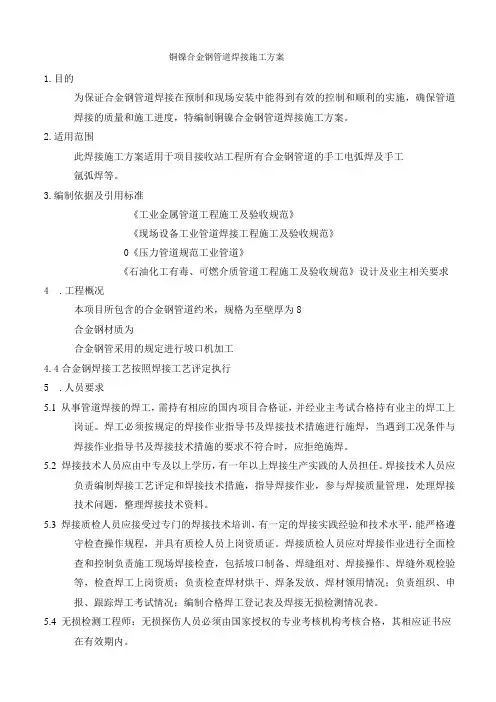

铜镍合金钢管道焊接施工方案
铜镍合金钢管道焊接施工方案1.目的为保证合金钢管道焊接在预制和现场安装中能得到有效的控制和顺利的实施，确保管道焊接的质量和施工进度，特编制铜镍合金钢管道焊接施工方案。
2.适用范围此焊接施工方案适用于项目接收站工程所有合金钢管道的手工电弧焊及手工氩弧焊等。
3.编制依据及引用标准《工业金属管道工程施工及验收规范》《现场设备工业管道焊接工程施工及验收规范》0《压力管道规范工业管道》《石油化工有毒、可燃介质管道工程施工及验收规范》设计及业主相关要求4.工程概况本项目所包含的合金钢管道约米，规格为至壁厚为8合金钢材质为合金钢管采用的规定进行坡口机加工4.4合金钢焊接工艺按照焊接工艺评定执行5.人员要求5.1从事管道焊接的焊工，需持有相应的国内项目合格证，并经业主考试合格持有业主的焊工上岗证。
焊工必须按规定的焊接作业指导书及焊接技术措施进行施焊，当遇到工况条件与焊接作业指导书及焊接技术措施的要求不符合时，应拒绝施焊。
5.2焊接技术人员应由中专及以上学历，有一年以上焊接生产实践的人员担任。
焊接技术人员应负责编制焊接工艺评定和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。
5.3焊接质检人员应接受过专门的焊接技术培训，有一定的焊接实践经验和技术水平，能严格遵守检查操作规程，并具有质检人员上岗资质证。
焊接质检人员应对焊接作业进行全面检查和控制负责施工现场焊接检查，包括坡口制备、焊缝组对、焊接操作、焊缝外观检验等，检查焊工上岗资质；负责检查焊材烘干、焊条发放、焊材领用情况；负责组织、申报、跟踪焊工考试情况；编制合格焊工登记表及焊接无损检测情况表。
5.4无损检测工程师：无损探伤人员必须由国家授权的专业考核机构考核合格，其相应证书应在有效期内。
5.5焊材管理人员：负责焊材库管理；负责焊材烘焙、焊材发放及回收，并做相关记录；焊材保管和烘焙人员应经过专业培训，焊材保管人员应熟悉焊材的用途、性能。
铜管焊接安全技术操作规程标准范本
操作规程编号：LX-FS-A21735铜管焊接安全技术操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑铜管焊接安全技术操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
焊工安全通则1．电焊、气焊工均为特种作业，应身体检查合格，并经专业安全技术学习、训练和考试合格，领取《特殊工种操作证》后，方能独立操作。
2．工作前检查焊接场地，氧气瓶与乙炔气瓶相距不小于5m，距施焊点不小于10m。
并在l0m以内禁止堆放其它易燃易爆物品，(包括有易燃易爆气体产生的器皿管线)，并备有消防器材，保证足够照明和良好通风。
3. 作时(包括打渣)所有工作人员必须穿戴好工作服，防护眼镜或面罩。
不准赤身操作，仰面焊按应扣紧衣领、扎紧袖口、戴好防火帽、电焊作业时不得戴潮湿手套。
4. 受压容器、密闭容器、各种油桶，管道、沾有可燃气体和溶液用的工件进行操作时，必须事先进行检查，并经过冲除掉有毒、有害、易燃、易爆物质，解除容器及管道压力，消除容器密闭状态(敞开口，旋开盖)，再进行工作。
关于铜镍合金的焊接要求1
关于伊朗项目S2258铜镍合金的焊接工艺要求近期车间A组在施焊S2258铜镍合金，由于是第一次施焊此类金属，工艺和焊工操作在经验上都不足，造成焊接质量不太稳定，时好时坏。
从最近11月9号探伤出来的返修通知单上可以看出主要缺陷问题有：气孔，表面修磨，条缺。
现在还没看出有裂纹，但对于铜镍合金来说，裂纹也是容易出现的一种焊接缺陷，我们也必须做好相关防治措施工艺。
现对以上出现的焊接缺陷原因和解决措施分析如下。
对于铜镍合金来说，由母材和焊材合金元素烧损而产生的气体几乎没有，唯一产生气孔的原因是外来气体的侵入，也就是保护不完全；条缺主要是焊前和层间清理不干净，电流过小，氧化严重；铜镍合金裂纹的产生主要是热裂纹，原因有清理不干净，收弧弧坑不饱满，组装应力过大，层间温度过高等。
一：保护气体本身不纯。
铜镍合金焊接极易氧化，所以对保护气体的质量要求极高，必须是≥99.999%的高纯氩。
建议换成知名的气体供应商（林德和法夜空等）或换成氩气和氦气混合保护气体。
二：背面保护和尾气保护。
打底层的时候，背面保护气同样需要充纯氩，并且根据经验确保里面空气被完全置换后方可焊接；在每段焊接收弧时，焊枪不允许马上移开，应在焊缝末端停留5秒以上，并且同时有滞后送气（这可以在焊机上面调节）。
三：清理工作一定需要非常彻底，铜镍合金对表面的杂质非常敏感，稍有不干净，就极易对焊缝产生危害，清理要求详见第五条。
四：工艺和操作上要求1）电流不宜过小，应采用大规范焊接，须在160A以上，目的是增加熔池的停留时间和气体溢出时间，小规范快速焊接是错误观点；2）焊炬角度不应太小，大于45度为宜；3）喷嘴直径可以换大一号的，现在用的都是Φ10mm，换成≥Φ15mm 喷嘴于增加保护范围；4）在2点（或10点）左右位置爬坡焊接；5）气流量在15L/min~2015L/min，气体气压不得小于5MPa；6）钨棒应该磨的越尖越好，并且伸出不得过长，小于7mm为宜，7）每次焊接的长度越长越好，接头部分必须打磨出斜角，目的是控制接头部分的气孔和未熔合；8）定位焊接要求：定位焊应该在第一层焊缝反面点固，并且焊接前同样需要抛光，在焊接定位焊缝侧时应该彻底清除，9）收弧要求：每次收弧，除了尾气保护，还须连续点焊，弧坑必须填满，不得有弧坑，目的是防止弧坑裂纹产生；10）焊接过程中，焊丝不得在焊枪喷嘴的保护气外，防止焊丝端头被氧化；11）焊接的层间温度应该在≤150℃，目的是防止再热裂纹的产生；12）针对焊缝发黑：焊缝发黑主要是因为焊接过程中产生大量的热量而使得焊缝被氧化形成的，防止措施：制作工装，使得焊缝在焊接过程中整体被保护，如加工一个半圆管，半径和被焊件一致，里面冲氩气，边焊接边跟随刚焊好的焊缝移动，使得焊缝刚焊完后马上实时被保护。

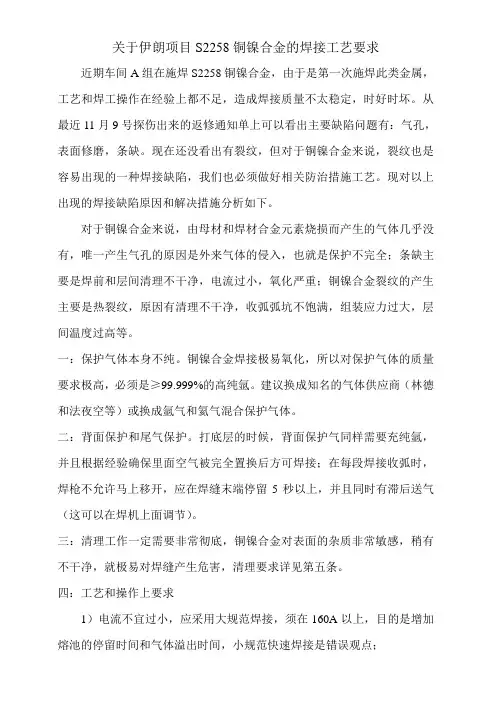

关于铜镍合金的焊接要求1
关于伊朗项目S2258铜镍合金的焊接工艺要求近期车间A组在施焊S2258铜镍合金，由于是第一次施焊此类金属，工艺和焊工操作在经验上都不足，造成焊接质量不太稳定，时好时坏。
从最近11月9号探伤出来的返修通知单上可以看出主要缺陷问题有：气孔，表面修磨，条缺。
现在还没看出有裂纹，但对于铜镍合金来说，裂纹也是容易出现的一种焊接缺陷，我们也必须做好相关防治措施工艺。
现对以上出现的焊接缺陷原因和解决措施分析如下。
对于铜镍合金来说，由母材和焊材合金元素烧损而产生的气体几乎没有，唯一产生气孔的原因是外来气体的侵入，也就是保护不完全；条缺主要是焊前和层间清理不干净，电流过小，氧化严重；铜镍合金裂纹的产生主要是热裂纹，原因有清理不干净，收弧弧坑不饱满，组装应力过大，层间温度过高等。
一：保护气体本身不纯。
铜镍合金焊接极易氧化，所以对保护气体的质量要求极高，必须是≥99.999%的高纯氩。
建议换成知名的气体供应商（林德和法夜空等）或换成氩气和氦气混合保护气体。
二：背面保护和尾气保护。
打底层的时候，背面保护气同样需要充纯氩，并且根据经验确保里面空气被完全置换后方可焊接；在每段焊接收弧时，焊枪不允许马上移开，应在焊缝末端停留5秒以上，并且同时有滞后送气（这可以在焊机上面调节）。
三：清理工作一定需要非常彻底，铜镍合金对表面的杂质非常敏感，稍有不干净，就极易对焊缝产生危害，清理要求详见第五条。
四：工艺和操作上要求1）电流不宜过小，应采用大规范焊接，须在160A以上，目的是增加熔池的停留时间和气体溢出时间，小规范快速焊接是错误观点；2）焊炬角度不应太小，大于45度为宜；3）喷嘴直径可以换大一号的，现在用的都是Φ10mm，换成≥Φ15mm 喷嘴于增加保护范围；4）在2点（或10点）左右位置爬坡焊接；5）气流量在15L/min~2015L/min，气体气压不得小于5MPa；6）钨棒应该磨的越尖越好，并且伸出不得过长，小于7mm为宜，7）每次焊接的长度越长越好，接头部分必须打磨出斜角，目的是控制接头部分的气孔和未熔合；8）定位焊接要求：定位焊应该在第一层焊缝反面点固，并且焊接前同样需要抛光，在焊接定位焊缝侧时应该彻底清除，9）收弧要求：每次收弧，除了尾气保护，还须连续点焊，弧坑必须填满，不得有弧坑，目的是防止弧坑裂纹产生；10）焊接过程中，焊丝不得在焊枪喷嘴的保护气外，防止焊丝端头被氧化；11）焊接的层间温度应该在≤150℃，目的是防止再热裂纹的产生；12）针对焊缝发黑：焊缝发黑主要是因为焊接过程中产生大量的热量而使得焊缝被氧化形成的，防止措施：制作工装，使得焊缝在焊接过程中整体被保护，如加工一个半圆管，半径和被焊件一致，里面冲氩气，边焊接边跟随刚焊好的焊缝移动，使得焊缝刚焊完后马上实时被保护。
铜镍合金管氩弧焊焊接工艺规范
铜镣合金管氯弧焊焊接工艺标准1范围本标准规定了CuNilOFelMn（BFelO・l-l）铜镣合金管鸨极氧弧焊的焊接材料、焊接设备、焊前准备及装配要求、焊接工艺、焊后质量检验、焊工培训考试及安全卫生。
本标准适用于船舶海水系统铜镣合金管子与管子以及管子与其它附件的鸨极筑弧焊全位置的对接和角接焊。
适用铜镣合金管子的最大壁厚为小于或等于5mm。
2术语2G一管子垂直固定焊5G—管子水平固定焊3焊接材料因铜及其合金存在以下共性：难熔性及易变形，焊缝及热影响区热裂倾向大, 气孔倾向严重。
为了预防气孔和裂纹的产生，即使焊接刚性较小的薄板，也要求采用加丝来控制熔池的脱氧反响。
焊丝外表须光滑、清洁，不允许有裂纹、起皮、起刺、粗拉道、夹杂、折叠、斑痕等缺陷。
焊接材料采用CuNi30Fe焊丝，不同壁厚管子相对应的焊丝规格要求见表lo表1 不同壁厚管子相对应的焊丝规格（mm）焊丝使用前，需用0号砂纸或用抛光方法进行打磨，直至露出金属光泽，以去除焊丝外表的氧化物和毛刺。
如果焊丝被油污或其它污物污染，可用丙酮或汽油清洗。
为了保证焊接质量，防止焊接时铜竦合金管被氧化，生成气孔等焊接缺陷,要求氧气纯度大于等于99.99%o4焊接设备焊接设备使用水冷式鼐弧焊焊机。
5焊前准备及装配要求坡口尺寸管子用机械加工方法进行截断及坡口加工，具体的坡口尺寸见表20表2铜镣合金管筑弧焊坡口尺寸（mm ）坡口尺寸6CT±5°装配精度管子装配时需保证一定的精确度，对接管子的外圆偏差应小于等于。
去除氧化物 坡口加工完毕后，对管子坡口边缘内外30mm 宽的范围内用0号砂纸或用抛 光方法进行打磨，直至露出金属光泽，以去除管子内外外表的氧化物和毛刺。
焊前清洗可用不锈钢刷或铜刷清洁管子外表，如果污染严重，可用丙酮或汽油清洗管 子内外外表，以去除外表氧化物、油污或其它污物。
充氯在装配定位焊和管子正式焊接之前，要求在管子内充氯，其流量为6〜10L/min,充氯装置见图1。
铜管管路焊接作业指导书
铜管管路焊接作业指导书
1.0目的
本文件的目的是为铜管管路在接焊过程中提供一个规范化的程序和工艺指导，以保证焊接质量。
2.0范围
本文件的范围包括公司所有从事铜管管路焊接工序的人员。
3.0引用标准
1、《钎焊结合工艺指导书》
2、《焊接工艺人员手册》
4.0程序
4.1焊接前，应将连接管内部用氮气吹净，保持管内清洁干燥无杂物，对在表面上取孔及现场切割后的管路应注意毛刺、铜屑的清理；
4.2采用15％银焊条，焊接温度不要超过660.0C，采用中性焰焊接；
4.3焊缝必须饱满、光滑、不得出现堆积现象；
4.4为防止氧化和氧化皮的产生，在焊接时，管路内须通以氮气，充氮压力不超过0.1bar（手检，感觉有气体即可）；
4.5管路焊接完毕后，应用冷水冷却铜管，去除铜管外壁上的氧化皮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号福建东南造船有限公司
质量/环境/职业健康安全/能源
综合管理体系
作业指导书第1/0版
FSES-WP-1810 共6页
铜镍合金管焊接
标记处
数
修改依据
修改人
日期
审批人
日期
生效
日期
修改记录栏
施王祥苏俊淼杨永彪林奇曾金柱2014.8.20 编写校对审核审定批准批准日期版本号：1修改号：0
甲居装课铜镍合金管焊接 FSES-WP-1810 版本号/修改号：1/0 共 6 页
修改纪录表
修改日期
版本/
修改号
修改内容
修改
状态
修改人审批人
批准
日期
甲居装课铜镍合金管焊接 FSES-WP-1810 版本号/修改号：1/0 共 6 页
铜镍合金管焊接作业指导书
1．概述：
本作业指导书旨在对铜镍合金管焊接作业作出规定，使管子焊接质量达到规范要求。
2．适用范围：
本作业指导书适用于修、造船铜镍合金管子的焊接（t=1~3mm），采用手工钨极氩弧焊。
3．职责：
3．1 质量保证部负责检验管子焊接质量。
3．2 焊工负责管子施焊，并对其质量负责。
4．实施：
4．1总则：
4．1．1 焊条、保护气应符合有关标准的规定，焊条还应经船级社认可，所有材料均应有制造厂家的合格证。
4．1．2 焊工应根据自己的考核资格级别进行合理的焊接工作。
4．2焊前准备：
4．2．1 焊接前应检查相关设备电、气、水等管线的完整性，有破损的要及时更换。
4．2．2 焊接场地应有足够的通风设备，以确保焊接时产生的废气烟尘能及时排放。
4．2．3 焊前应穿戴好劳动保护用品，如：防护服，口罩，面罩（护目镜），手套，绝缘鞋等。
4．2．5 清除焊接区域的油污、氧化物等对焊接有影响的附着物，废弃物等应分类集中处理。
4．2．6 焊前必须了解施焊管子的级别，厚度和施工工艺要求，以选用规定的焊材和选择适当的参数。
4．2．6 焊前应检查上道工序的装配质量是否符合图纸技术要求和焊接工艺要求。
（管厚1.5~3mm，对接焊装配间隙<0.5mm）。
4．2．7 检查焊条是否受潮、受污等。
若是，则应消除后方可施焊。
4．2．8 清除焊接区域的油污、氧化物等对焊接质量有影响的附着物。
4．2．9 用铝铂封住管口，装好向管内充气，按工艺要求的气流量和时间充气。
4．2．10 检查焊接设备的完好性，开通冷却水，调节气流量，按工艺要求调好焊接电流。
4．3焊接过程：
4．3．1采用高频引弧法在对接处引弧。
每次引弧前都要检查喷嘴有否被氧化物堵塞及钨极端部的锥形是否完好。
4．3．2采用短弧焊接，钨极尖端距溶池的距离与钨极直径相当，焊枪与管子切线方向的夹角约75º，焊条与钨
极间的夹角约90º。
4．3．3焊接方向为立-平焊。
φ267以下管采用分段对称焊法。
如下图示：
.分段对称焊.分段退焊对称焊
4．3．4不填焊丝打底焊时，起弧处要充分溶合后再直接焊接，收弧处要加一滴焊丝，使弧坑填满。
4．3．5多层焊时，层间温度控制在66℃以下，清除前一层焊缝及相邻母材的杂物，修整好焊缝缺陷后，方可进行
后一层焊缝的焊接工作，每层焊缝的交接处要注意错开。
4．3．6不填焊丝打底焊时，起弧处要充分溶合后再直接焊接，收弧处要加一滴焊丝，使弧坑填满。
4．3．7多层焊时，层间温度控制在66℃以下，清除前一层焊缝及相邻母材的杂物，修整好焊缝缺陷后，方可进行后一层焊缝的焊接工作，每层焊缝的交接处要注意错开。
4．3．8若焊接时场地气流过大，需采取遮风保护措施。
4.３.９作业结束后要及时关闭相关的电源、气源、水源，并将作业过程中生产的废弃物分类集中处理。
甲居装课铜镍合金管焊接 FSES-WP-1810 版本号/修改号：1/0 共 6 页4．3．9焊接参数
规格（mm）焊接
位置
旱道及顺序
焊
道
电流
（A）
电压
（V）
速度
（mm/min）
备注
OD76X2
1G 1 100-120
12 30-50
背面氩气
保护，气
流量
3-5L/min
OD44X1.5 1 100-120
OD30X1.5 1 100-120
4．4焊后处理：
4．4．1去除显著的不规则旱道及修补缺陷，做好自检。
4．4．2自检、互检，做好报LR的一切准备工作。
5．记录：
操作人员做好检验记录，备查。
