在日常的预应力混凝土钢绞线张拉施工过程中，是配套千斤顶来具体实施的。
其中，最重的一项工作是确定钢绞线在千斤顶中的工作长度。
那么，怎样才能确定钢绞线的长度呢？具体是需要多少单位才是最合适的呢？
预应力钢绞线在张拉千斤顶中的工作长度，一般是指在张拉千斤顶装入钢绞线后，从工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，注意丈量时应将千斤顶安装好，装入钢线，基本打紧夹片，启动油泵，开始加油，在千斤顶活塞启动，即油压表指针闪动的瞬间即刻关闭加油阀，此时丈量工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，即可确定为钢绞线在张拉千斤顶中的工作长度。
有人直接丈量千斤顶的身长，作为钢绞线在张拉千斤顶中的工作长度，笔
者认为是错误的，因为一般千斤顶开启加油阀后活塞都是在活塞伸出千斤顶体外一段距离后才开始受力，且千斤顶在一般状态下活塞都是伸出千斤顶体外有一段距离的。
钢绞线在张拉千斤顶中的工作长度及张拉伸长值计算：
一般在预应力张拉时，原始记录中的伸长值，都是按千斤顶活塞的行程距离记录的，按此计算的钢绞线实测伸长值，是预应力混凝土中工作锚之前的钢绞线伸长值加钢绞线在张拉千斤顶中工作长度的伸长值之和，不是钢绞线纯在混凝土中工作长度的张拉伸长值。
在计
算钢绞线张拉伸长值及张拉伸长率误差时应注意以下几个问题：1、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度已包括钢绞线在张拉千斤顶中的工作长度，就可直接用此计算的预应力钢绞线理论伸长值与按原始记录中数据计算的实测伸长值比较，来计算预应力钢绞线张拉伸长率误差。
这是施工中常用的方法。
2、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度不包括钢绞线在张拉千斤顶中工作长度，在按原始记录中数据计算出实测伸长值后，还应减钢绞线在张拉千斤顶中工作长度的伸长值，然后才能按此伸长值与预应力钢绞线理论伸长值比较，去计算预应力钢绞线张拉伸长率误差。
在预应力施工中，对钢绞线伸长值的量测记录和计算尤为重要。
采用上述方法量测和计算的实际伸长值和理论伸长值在进行校核时其误差均不超过6%，符合规范的要求。
但预应力施工中仍有许多现象难以准确分析，还需不断的摸索和总结。
预应力钢筋张拉工安全技术交底
预应力钢筋张拉工安全技术交底近年来，随着建筑行业的快速发展，预应力钢筋张拉工作在各类工程中广泛应用。
在这一过程中，必须重视安全问题，为了确保工人的身体健康和工程的质量，必须对预应力钢筋张拉工作进行严格的安全技术交底。
本文将就预应力钢筋张拉工作的相关安全技术进行交底，以确保工作的顺利进行和安全完成。
1. 张拉设备的安全操作预应力钢筋张拉所使用的设备包括张拉机、千斤顶和钢筋扳手等。
在使用这些设备时，必须注意以下几点安全操作：（1）在使用张拉机时，必须确保机器运行正常，机器上各种安全装置完好，并由经过培训的工人操作。
同时，操作人员必须佩戴防护眼镜和手套，并穿戴合适的工作服。
（2）在进行钢筋张拉时，必须遵循预定的张拉力和张拉时间，严禁超负荷操作。
（3）在使用千斤顶时，必须确保其工作表面平稳，不得使用不合格的千斤顶，并在使用前进行检查和试验，以确保其正常工作。
（4）在使用钢筋扳手时，必须保持良好的工作姿势，避免使用过长的扳手，以免引起不必要的伤害。
2. 工作场所的安全要求预应力钢筋张拉工作通常在工地上进行，因此，必须对工作场所进行严格的安全管理，并满足以下要求：（1）工作场所必须保持整洁，杂物必须及时清理，以防止跌倒和滑倒事故的发生。
（2）工作场所必须有良好的通风条件，以保证工人的身体健康。
（3）工作场所必须配备合适的照明设备，以确保工作的正常进行。
（4）工作场所必须设置明显的安全警示标识，提醒工人注意安全。
3. 动态监测与维护在预应力钢筋张拉工作完成后，仍需进行动态监测和维护工作，以确保工程的安全性。
具体要求如下：（1）定期对张拉钢筋进行检查，发现异常情况及时处理。
（2）定期对工作场所进行巡检，发现隐患立即整改。
（3）建立完善的检修记录和档案，保留相关证据。
4. 紧急事故处置预应力钢筋张拉工作中可能会发生紧急事故，因此，必须制定紧急事故处置预案，并进行培训，以保证工人在紧急情况下能够正确应对。
（1）组织培训，提高工人的应急处理能力。
预应力张拉安全操作规程

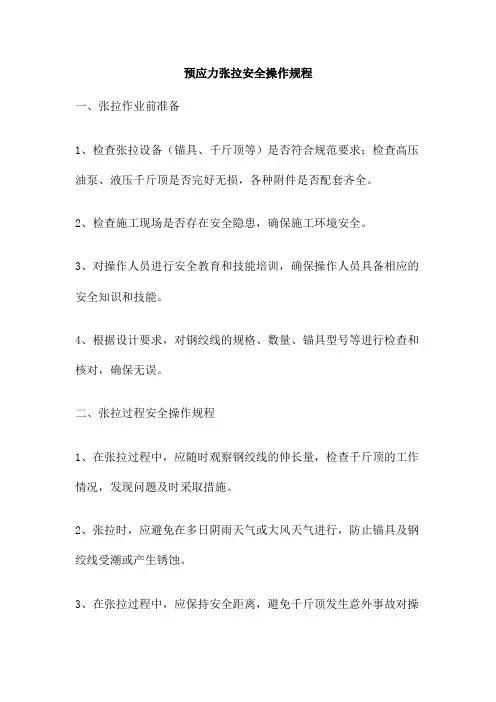

预应力张拉安全操作规程一、张拉作业前准备1、检查张拉设备（锚具、千斤顶等）是否符合规范要求；检查高压油泵、液压千斤顶是否完好无损，各种附件是否配套齐全。
