塔吊避雷针制作与安装方案
避雷针施工方案
避雷针施工方案避雷针是一种用来保护建筑物和人员免受雷击伤害的重要设备。
正确的避雷针施工方案可以确保建筑物的安全，同时也可以保护人员的生命财产安全。
本文将从设计、选材、安装、维护和检测等方面介绍避雷针的施工方案。
一、设计方案1.1 确定避雷针的位置：避雷针应该安装在建筑物的最高点，以便吸引雷电。
1.2 确定避雷针的高度：避雷针的高度应该超过建筑物周围的其他物体，以确保雷电被吸引到避雷针上。
1.3 确定避雷针的数量：根据建筑物的大小和形状确定需要安装的避雷针数量，以确保全面覆盖。
二、选材方案2.1 选用耐腐蚀材料：避雷针应该选用耐腐蚀材料，以确保长期使用不受影响。
2.2 选用导电性能好的材料：避雷针的主要作用是引导雷电，因此应选用导电性能好的材料。
2.3 选用耐高温材料：避雷针在雷击时会受到高温影响，因此应选用耐高温材料，以确保安全使用。
三、安装方案3.1 确保避雷针与建筑物接地系统连接：避雷针必须与建筑物的接地系统连接，以确保雷电被安全引导到地面。
3.2 确保避雷针安装牢固：避雷针的安装必须牢固可靠，以确保在恶劣天气条件下不会受到破坏。
3.3 确保避雷针与其他构件连接紧密：避雷针与建筑物的其他构件连接必须紧密，以确保整体结构的稳固性。
四、维护方案4.1 定期检查避雷针的状态：定期检查避雷针的状态，包括表面是否有损坏、连接是否松动等。
4.2 定期清洁避雷针表面：定期清洁避雷针表面，以确保导电性能不受影响。
4.3 定期维护避雷针的周围环境：定期维护避雷针周围的环境，确保没有影响避雷针正常工作的因素存在。
五、检测方案5.1 定期进行避雷针的雷电击穿测试：定期进行避雷针的雷电击穿测试，以确保避雷针的导电性能符合要求。
5.2 定期进行避雷针的接地测试：定期进行避雷针的接地测试，以确保避雷针与接地系统连接良好。
5.3 定期进行避雷针的整体性能测试：定期进行避雷针的整体性能测试，以确保避雷针在雷电袭击时能够正常工作。
塔吊防雷接地施工方案
(声明：所提供的标准合同或协议文本及具体条款，不是最终法律文本，仅供参考，不建议直接使用，建议根据实际情况，在法律专业人士的指导下进行修改后再使用，就该合同不承担任何法律责任。
)
塔吊防雷接地施工方案
目前工程处于基础桩施工阶段，根据现场要求，本工程垂直运输，塔吊基础应抓紧完成，以便塔吊安装。
因本地区正处于雷雨季节，应考虑塔吊的防雷及接地措施。
措施办法
根据现场情况，拟定以下方案：
1.防雷接地极采用一字型接地体，打三根L50×50×2500mm的镀锌角钢，接地极间距为5000mm，由中间接地极引至塔吊防雷引下线部位。
2. 接地网采用-40×4镀锌扁钢。
3. 防雷引下线采用Ф10镀锌圆钢。
防雷接闪器采用针式接闪器，针尖应高于塔顶1000mm。
4. 防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤1Ω。
塔吊电气重复接地应单独打一根L50×50×2500mm的镀锌角钢，引至塔吊专用接地装置，采用铜质编织软线连接，接地电阻≤6Ω。
避雷针塔安装方法措施
一、防雷避雷针安装设计施工依据●GB50057-1994 《建筑物防雷设计规范》（2010年版）●GB50343-2012 《建筑物电子信息系统防雷技术规范》●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》●IEC 61024 《建筑物防雷》●GB50165-92 《古建筑木结构维护与加固技术规范》●GB/T 50314 《智能建筑设计标准》●YD/T926-1~3 《大楼综合布线总规范》●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》●《防雷减灾管理办法》●99D-501-1 《建筑物防雷设施安装》二、整体防雷示意图纸综合防雷系统外部防雷措施内部防雷措施接闪器引下线屏蔽接地装置共用接地系统屏蔽隔离()等电位连接合理布线电涌保护器一、防雷避雷针安装设计施工依据●GB50057-1994 《建筑物防雷设计规范》（2010年版）●GB50343-2012 《建筑物电子信息系统防雷技术规范》●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》●IEC 61024 《建筑物防雷》●GB50165-92 《古建筑木结构维护与加固技术规范》●GB/T 50314 《智能建筑设计标准》●YD/T926-1~3 《大楼综合布线总规范》●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》●《防雷减灾管理办法》●99D-501-1 《建筑物防雷设施安装》二、整体防雷示意图纸综合防雷系统外部防雷措施内部防雷措施接闪器引下线屏蔽接地装置共用接地系统屏蔽隔离()等电位连接合理布线电涌保护器三、避雷针塔安装滚球半径计算法建筑物年预计雷击次数应按下式计算：式中：N—建筑物年预计雷击次数 (次/a)；k—校正系数, 在一般情况下取 1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取 1.5；金属屋面没有接地的砖木结构建筑物取 1.7；位于山顶上或旷野的孤立建筑物取 2；N g—建筑物所处地区雷击大地的年平均密度 (次/km2/a)；A e—与建筑物截收相同雷击次数的等效面积 (km2)。
塔顶安装避雷针施工方案
一、施工准备1. 劳动组织：成立避雷针安装施工小组，明确各成员职责，确保施工顺利进行。
2. 工机具：准备汽车吊、电动扳手、梅花搬手、卷尺、水平尺、线坠、钢卷尺、钢刷、防锈漆、调和漆、焊条等施工工具。
3. 材料准备：根据设计要求，准备符合规格的圆钢或焊接钢管制成的避雷针，直径应符合相关规定；预埋螺栓、地脚螺栓、连接圆钢、焊接材料等。
4. 技术资料：熟悉相关规范、标准，如《建筑物防雷设计规范》、《避雷针安装施工及验收规范》等。
二、操作程序1. 施工现场勘查：对塔顶进行勘查，了解塔顶结构、高度、预埋螺栓位置等，确保避雷针安装位置合理。
2. 避雷针组装：a. 将避雷针各段钢筋架顺序摆放到枕木上，使三根主筋相互对准。
b. 调整三根主筋，使之分别在三条直线上。
反复进行，直至调直。
c. 在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），连接圆钢规格应与下段钢筋架主筋一致。
d. 焊接避雷针钢筋架之间的连接圆钢，除去焊渣，刷涂防锈漆和调和漆各两道。
3. 组立及调整：a. 在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。
b. 在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。
c. 在避雷针的适当位置栓绑吊绳和晃绳，尔后进行起吊、就位。
d. 避雷针就位后，调整其垂直度，确保避雷针竖直。
4. 避雷针接地：a. 核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为2mm。
检查预埋螺栓露出基础面高度是否符合规定。
b. 将避雷针底座与预埋螺栓连接，确保连接牢固。
c. 将接地线与避雷针底座连接，接地线应符合规范要求。
5. 验收：a. 检查避雷针安装质量，确保其符合设计要求。
b. 对避雷针接地系统进行检查，确保接地电阻符合规范要求。
三、施工注意事项1. 施工过程中，确保安全，遵守操作规程，防止发生意外事故。
2. 避雷针安装过程中，注意保护塔顶结构，避免损坏。
3. 施工结束后，及时清理施工现场，保持环境整洁。

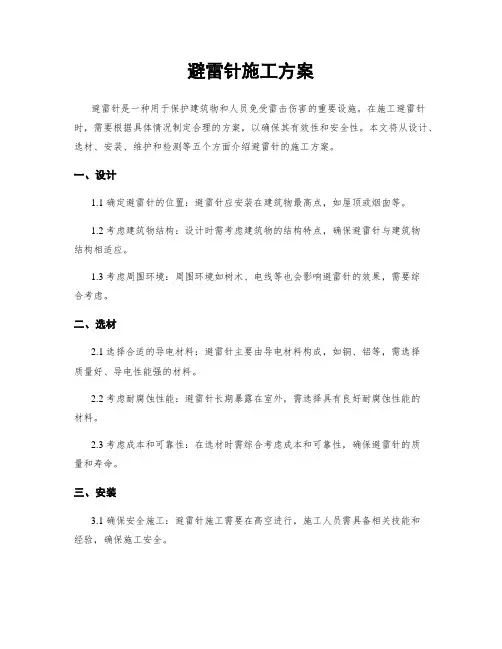

避雷针施工方案
避雷针施工方案避雷针是一种用于保护建筑物和人员免受雷击伤害的重要设施。
在施工避雷针时，需要根据具体情况制定合理的方案，以确保其有效性和安全性。
本文将从设计、选材、安装、维护和检测等五个方面介绍避雷针的施工方案。
一、设计1.1 确定避雷针的位置：避雷针应安装在建筑物最高点，如屋顶或烟囱等。
1.2 考虑建筑物结构：设计时需考虑建筑物的结构特点，确保避雷针与建筑物结构相适应。
1.3 考虑周围环境：周围环境如树木、电线等也会影响避雷针的效果，需要综合考虑。
二、选材2.1 选择合适的导电材料：避雷针主要由导电材料构成，如铜、铝等，需选择质量好、导电性能强的材料。
2.2 考虑耐腐蚀性能：避雷针长期暴露在室外，需选择具有良好耐腐蚀性能的材料。
2.3 考虑成本和可靠性：在选材时需综合考虑成本和可靠性，确保避雷针的质量和寿命。
三、安装3.1 确保安全施工：避雷针施工需要在高空进行，施工人员需具备相关技能和经验，确保施工安全。
3.2 保证安装质量：避雷针的安装质量直接影响其效果，需按照相关标准和规范进行安装。
3.3 考虑接地方式：避雷针的接地方式也很重要，需确保接地良好，以确保避雷针的导电性能。
四、维护4.1 定期检查避雷针：避雷针需要定期检查，确保其状态良好，没有受损或腐蚀。
4.2 清理避雷针周围环境：避雷针周围环境如树木、杂草等会影响其效果，需定期清理。
4.3 及时修复损坏：如果避雷针出现损坏或故障，需要及时修复或更换，以确保其正常运行。
五、检测5.1 定期检测避雷针效果：定期对避雷针进行检测，确保其效果符合要求。
5.2 使用专业设备检测：检测避雷针需要使用专业设备，如雷电击检测仪等。
5.3 备案检测报告：检测完成后需备案检测报告，以备日后查阅。
综上所述，避雷针的施工方案需要从设计、选材、安装、维护和检测等多个方面综合考虑，确保其有效性和安全性。
只有科学合理地进行避雷针施工，才能有效保护建筑物和人员免受雷击危害。
塔吊基础防雷接地装置焊接做法
塔吊基础防雷接地装置焊接做法一、施工依据1.1《建筑电气工程施工质量验收规范》GB 50303-2015；二、施工做法2.1采用独立塔吊基础时当塔吊不在建筑结构底板范围时，只能采用独立基础。
如下图1～2。
此法接地主要靠工程桩，为保证接地效果，应将所有的工程桩连接在一起，由对角引出扁钢，打孔，作为接地点，用25mm2铜线将与镀锌扁钢进行连接。
基础钢筋网上下两层也应与接地网焊接在一起。
塔吊电箱接地点可以在两条扁钢中任选一条作为重复接地点。
2.2接地连接线的规格为圆钢12，扁钢-40×4。
2.3圆钢与圆钢搭接长度为6倍圆钢直径，双面施焊，圆钢与扁钢搭接长度为6倍圆钢直径，双面施焊，扁钢与扁钢搭接长度为2倍扁钢宽度，三面施焊。
图1：独立基础塔吊基础接地立面图图2：独立基础塔吊基础接地平面图2.2当塔吊在建筑结构底板范围时，可采用将基础埋入建筑结构底板下的方式。
如下图3～4。
塔吊基础利用基础底板上下两层主筋中的两根通长焊接形成的基础接地网，并与相应锚杆钢筋网进行焊接，以此作为防雷接地及电气设备接地的公用装置。
随着结构底板的施工，接地电阻会不断降低，当地板完成时，接地电阻值≤1Ω。
此法可可保证塔吊接地的良好。
图3：塔吊基础埋入结构底板下接地立面图图4：塔吊基础埋入结构底板下接地平面图2.3当塔吊在建筑结构底板范围时，可采用将塔吊基础埋与建筑机构底板作为整体的方式。
如下图5～6。
图5：塔吊基础埋与结构底板作为整体时接地立面图图6：塔吊基础埋与结构底板作为整体时接地平面图三、总结3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。
其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。
避雷针安装施工方案
避雷针安装施工方案一、前言避雷针作为一种重要的安全设备，广泛应用于建筑物和工业设施等场所，用于防御雷击灾害。
本文将介绍避雷针的安装施工方案，以确保避雷针的有效性和安全性。
二、施工前准备工作1. 工程勘察：施工前必须进行工程现场的勘察，了解地势、建筑结构以及周围环境等情况。
根据勘察结果确定避雷针的数量、位置和材料等。
2. 施工图纸设计：根据勘察结果，制定施工图纸，包括避雷针的安装位置示意图、避雷针的尺寸规格等详细信息。
3. 材料准备：根据设计图纸确定所需材料，包括避雷针、接地装置、连接线等。
确保所选材料符合国家标准和施工要求。
三、避雷针的安装过程1. 安装位置选择：根据勘察结果和设计要求，在建筑物或工业设施的高处选择避雷针的安装位置。
通常情况下，建筑物的屋顶或者高耸的建筑物上是较为理想的位置。
2. 钻孔预埋：根据避雷针的设计要求，在已选定的安装位置进行钻孔预埋工作。
钻孔的深度和直径应符合设计要求，并确保孔洞的垂直度。
3. 固定避雷针：将避雷针插入预埋的钻孔中，通过螺栓或其他固定装置进行牢固固定。
确保避雷针与建筑物之间保持良好的接触。
4. 安装接地装置：避雷针的安全性依赖于接地装置的良好连接。
在避雷针安装完毕后，进行接地装置的安装工作。
将接地装置直接与避雷针连接，并确保接地装置与地面之间的导电性能良好。
5. 连接线的安装：根据设计要求，将避雷针与主体接地系统之间的连接线进行安装。
连接线应采用符合规范要求的导电材料，并确保连接紧固可靠。
四、施工后的测试和验收1. 接地测试：在避雷针安装完毕后，进行接地系统的测试。
通过测试设备对接地装置进行测试，确保接地电阻符合规范要求。
2. 避雷针的外观检查：对已经安装的避雷针进行外观检查，检查其固定是否牢固、表面是否有损坏等情况。
3. 防雷装置的性能测试：对整个防雷装置进行性能测试，包括接地系统的接地电阻测试、导通测试以及防雷效果的评估等。
4. 施工文件的整理和验收：将施工过程中所涉及的所有文件进行整理，并经过相关部门的验收。
避雷针制作安装施工方案
避雷针制作安装施工方案1. 引言避雷针是一种用以保护建筑物免受雷击的装置。
通过将建筑物与地面潜在的雷电释放物理连接起来，避雷针能够吸引并传导雷电，以保护建筑物及其内部设备不受雷击的破坏。
本文将介绍避雷针的制作安装流程和相关注意事项。
2. 避雷针材料制作避雷针所需的材料如下：•不锈钢导线•铝制避雷针杆•避雷针安装底座•避雷针接地装置•导线夹•绝缘胶带•直径适配的螺栓和螺母3. 制作避雷针步骤3.1 安装避雷针杆首先，在合适的位置选择避雷针固定的位置。
通常情况下，避雷针应该安装在建筑物的最高点上。
将避雷针杆嵌入建筑物中，确保其牢固稳定。
使用适配的螺栓和螺母将避雷针固定在底座上。
3.2 连接避雷针和导线在避雷针杆的顶端安装一根不锈钢导线，通过导线夹将其固定在避雷针杆上。
导线的长度应该根据建筑物高度和周围环境来确定。
导线应该能够延伸至建筑物最高点，并与地面的接地装置相连接。
3.3 安装避雷针接地装置避雷针接地装置的作用是将避雷针与地面的接地系统进行连接，以便有效地将雷电释放到地面。
将接地装置安装在合适的位置，距离避雷针杆一定的距离，并使用导线连接避雷针和接地装置。
确保接地装置与地面的接地系统焊接良好，以确保良好的接地效果。
3.4 检查和绝缘处理在完成避雷针的制作和安装后，进行全面的检查。
确保导线连接牢固，避雷针杆稳定，接地装置有效。
此外，还应对导线进行绝缘处理，使用绝缘胶带包裹导线，以避免导线与建筑物或其他金属结构发生接触。
4. 安全注意事项在制作和安装避雷针时，需要注意以下安全事项：1.在进行高空作业时，必须佩戴安全帽、安全带等防护设备，确保人身安全。
2.使用合适的工具和操作方法，避免操作失误导致事故发生。
3.清理工作区域，确保没有杂物或危险物品存在，以免发生意外伤害。
4.在制作和安装过程中，严禁吸烟或使用明火等可能引发火灾的行为。
5.如果遇到气候恶劣的情况（如大风、暴雨等），应暂停施工以确保施工人员的安全。
避雷针施工方案
避雷针施工方案引言概述：避雷针是一种用于保护建造物和其他高耸物体免受雷击的装置。
它通过引导雷电放电到地面，有效地减少了雷电对建造物和人身安全的威胁。
本文将详细介绍避雷针施工方案，包括材料选择、安装位置、施工步骤和维护保养等方面的内容。
一、材料选择1.1 导体材料：避雷针的导体材料应具有良好的导电性能，常用的材料有铜、铝和镀锌钢等。
铜具有良好的导电性和耐腐蚀性，是常用的导体材料之一。
1.2 绝缘材料：绝缘材料用于避雷针的绝缘支撑和保护，常用的材料有玻璃纤维、陶瓷和聚合物等。
这些材料具有良好的绝缘性能和耐候性，能够有效地保护避雷针免受外界环境的影响。
1.3 接地材料：避雷针的接地材料应具有良好的导电性和耐腐蚀性，常用的材料有铜杆、铜板和铜带等。
接地材料的选择要考虑到地质条件和土壤的导电性能，以确保避雷针的接地效果。
二、安装位置2.1 高度选择：避雷针的安装高度应根据建造物的高度和周围地形等因素来确定。
普通情况下，避雷针的高度应大于建造物最高点的高度，以确保其能够有效地吸引雷电。
2.2 布置密度：避雷针的布置密度应根据建造物的大小和形状来确定。
普通来说，建造物的每一个角落和突出部份都应安装避雷针，以提高其整体的避雷能力。
2.3 防护范围：避雷针的安装位置应覆盖建造物的全部范围，以确保雷电能够被引导到地面。
同时，还应考虑到周围环境的安全性，避免雷电对周围设施和人员造成伤害。
三、施工步骤3.1 前期准备：施工前需要对建造物进行勘测和设计，确定避雷针的安装位置和数量。
同时，还需要准备好所需的材料和工具，确保施工顺利进行。
3.2 安装避雷针：根据设计方案，先安装避雷针的导体部份，然后固定绝缘支撑和接地装置。
在安装过程中，需要注意导体与绝缘支撑之间的连接，以确保导电性能和绝缘性能的良好。
3.3 联接和接地：在避雷针的安装完成后，需要进行导体的联接和接地。
导体之间的联接应采用可靠的连接方式，接地装置应与地面良好接触，以确保避雷针的正常工作。
避雷针安装施工方案
避雷针安装施工方案1. 引言避雷针是一种用于保护建筑物和设施免受雷击的装置。
它通过引导雷电将其能量释放到地面，从而防止雷电对建筑物和其他设施造成损害。
本文档将介绍避雷针的安装施工方案。
2. 安装前准备在开始安装避雷针之前，需要进行一些准备工作：•完成建筑物的结构检查，确保建筑物能够支撑避雷针的重量。
•确定避雷针的安装位置，一般来说，避雷针应该安装在建筑物的最高点。
•聘请专业的避雷针安装公司或工程师，他们将提供专业的建议和施工方案。
3. 施工步骤步骤一：确定安装位置首先，根据建筑物的结构和地形，确定避雷针的安装位置。
一般情况下，避雷针应该安装在建筑物最高点，高出建筑物上其他物体，以提供最佳的保护效果。
步骤二：安装避雷针导线在安装位置确定后，需要安装避雷针导线。
导线应选择具有良好导电性能和耐腐蚀性的材料，如铜或铝。
导线铺设时应保持导线的垂直和水平度，确保其能够承受风力和其他外力。
步骤三：安装避雷针支架安装导线后，需要安装避雷针支架。
支架应使用耐腐蚀的材料制作，确保其稳定性和耐久性。
支架应与导线连接紧密，以确保雷电能够通过导线顺利释放到地面。
步骤四：安装避雷针接地装置安装好避雷针支架后，需要安装避雷针接地装置。
接地装置的作用是将雷电释放到地面，以保护建筑物和其他设施。
接地装置应选择导电性能良好的材料，并进行适当的接地处理，以保证其有效性。
步骤五：接地装置连接在完成避雷针接地装置的安装后，需要将其与避雷针导线连接。
连接应牢固可靠，以确保雷电能够顺利通过导线释放到地面。
步骤六：验收安装完成后，应进行避雷针的验收。
验收应由专业的避雷针公司或工程师进行，他们将检查避雷针的安装情况，确保其符合相关标准和要求。
4. 注意事项在安装避雷针时，需要注意以下事项：•避雷针的安装应符合国家和地方相关的规范和标准。
•安装过程中，需要遵守相关的安全操作规程，确保工人和设施的安全。
•定期检查避雷针的状态，确保其正常运行和有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊避雷针制作与安装
方案
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
避雷针制作与安装方案
1、所有金属部件必须镀锌，操作时注意保护镀锌层。
2、采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm
3、避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
4、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：
5、扁钢为其宽度的2倍(且至少3个棱边焊接)。
6、圆钢为其直径的6倍。
7、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
8、避雷针一般采用圆钢或钢管制成，其直径不应小于独立避雷针直径为19mm 镀锌圆钢。
9、防雷接地体采用4*40mm镀锌扁铁与桩主筋焊接，接地电阻不得大于1欧姆；
10、避雷引下线采用35mm2铜芯线，一端与镀锌扁铁用M10螺栓锚固，上端与塔帽避雷针锚固，避雷针采用直径20镀锌钢管，下焊70*70*5镀锌角钢，针尖采用直径16镀锌圆钢磨尖，安装长度高于塔帽1米。
11、保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱箱内保护接地端子板上，该线直径与塔吊进线同截面。
避雷针制作与安装注意的质量问题：
焊接处一不饱满，焊药处理不干净，漏刷防锈漆。
应及时予以补焊，将药皮敲掉，刷上防锈漆。
针体弯曲，安装的垂直度超出允许偏差。
应将针体重新调直，符合要求后再安装
独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。
其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地。
特别注意：
1.当遇到雷电大风大雨及恶劣天气时，拉掉电源总闸，严禁操作使用。
2.避雷针如果没接地将是个迎雷针，所以必须谨慎。
