家用缝纫机工作原理和故障修理

家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。

图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。

怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。

要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。

周而复始上述动作，即形成一组双线连锁线迹。

从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。

否则，轻则影响缝纫效果，重则无法工作。

图2 上下两根线的绞合缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。

下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。

（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。

与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。

此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。

在这期间挑线杆是向下运动的，以松驰面线，供机针向下引线用。

接着机针开始回升，由于机针短槽一侧的缝料对面线的阻力作用，此段面线滞留在缝料之下（不象机针长槽一侧面线随机针上升），加上梭床盖对机针长槽一侧面线的阻拦作用，结果就在机针短槽一侧（即靠摆梭尖运转轨迹的一侧）形成了一个梨形的线环。

在线环形成最佳状态时，挑线杆暂停向下运动，以免影响线环的形状。

这时送布牙在针板之下向原来位置退回，所以对线环和缝料均无影响。

（2）钩线和扩大线环在机针开始从最低位置向上回升时，摆梭也从逆时针方向的极限位置开始向顺时针方向转动（此时面对摆梭，摆梭尖在机针左侧）。

当机针从最低位置回升2~2.5毫米时，线环的形状完全满足摆梭尖钩线的要求，就在这一瞬间，摆梭尖应正好到达机针短槽线环处与机针重合，见图3b。

随着摆梭继续顺时针方向转动，摆梭尖钩住了面线的线环。

摆梭继续顺时针旋转，梭床盖的分线斜面将线环分到摆梭的两侧，见图3c，使线环扩大并绕过装在摆梭内的梭心套。

在此期间，挑线杆迅速下降，以供给摆梭扩大线环所需的线段。

机针继续向上运动退出缝料。

此时，送布牙在针板下面也回到起始位置并向上运动。

（3）收线和送料当摆梭把线环刚绕过梭心套中线时，挑线杆就开始向上运动，见图3d。

由于夹线器对面线通过时产生的阻力，在挑线杆向上运动，给面线线环造成一个拉力，使之紧贴在梭心套外壁上。

随着摆梭到达顺时针方向的极限位置和挑线杆的向上运动，在面线的拉力的作用下，线环脱离摆梭叉口处的斜面，向上收缩。

由于底线就绕在梭心中，当线环绕过梭心套的时候，面线也就套住了底线。

就在线环收缩到接触底线时，摆梭又开始向逆时针方向旋转。

此时，由于挑线杆迅速向上运动，把缩小了的线环从摆梭尾部与摆梭托的空隙中（0.35~0.55毫米）拉出来，见图3e。

此时，送布牙已露出针板、机针也上升到最高位置。

摆梭逆时针转动时，利用其外侧的翼形斜面给底线一定的张力，此张力与梭皮对底线的压力相配合，与面线对它的拉力相对应，以收紧底线和从梭心中拉出供下一个线迹使用的底线线段。

随着挑线杆的继续上升，加上送布牙向前送布时对缝线的作用力，使套住底线的面线环收紧在两层缝料的中间，形成了一个双线连锁线迹。

随着机针的向下运动，又开始下一个线迹的循环过程。

由于家用缝纫机的最高缝速一般为每分钟1000针，在这极为短促的时间里要完成这些复杂的动作，因此不但要求机器的各部分动作十分正确和协调，而且对机器的精度和零件光洁度也提出了较高的要求。

双线连锁线迹的形成过程尤如搓绳一样，因此，从原理上讲，线迹歪斜是必然的。

但是，通过对过线处表面粗糙度的减小和底面线压力的调节均匀，可减少歪斜程度。

在倒缝时，因其送料方向相反，底面线绞合时的复杂程度增加，所以歪斜程序比顺缝时要大得多。

缝纫机的线迹有很多种，除上面阶绍的摆梭钩线形成的双线连锁线迹外，还有链式线迹、包缝线迹等多种。

显然，各种线迹形成所需的机构是不同的。

就是双线连锁线迹的形成，除摆梭钩线还有旋梭钩线等机械形式，这里就不再作一一介绍。

第二节主要机构从线迹的形成过程可以看出，形成一个线迹，主要由机针、摆梭、挑线杆、送布牙等四个主要零件作有规则的运动来实现的。

因此，可以把缝纫机机头划分为引线机构、钩线机构、挑线机构、送料机构等四大机构和另外一个独立的绕底线机构。

图4 四大机构关系图图5 缝纫机零件的安装位置图6 缝纫机工作循环图图7 送布牙的运动轨迹（a）抬牙；（b）送布；（c）降牙；（d）倒回；（e）抬牙；（f）全部动作的运动轨迹1—缝料；2—针板表1 家用缝纫机四个主要机构在工作周期中的特殊点（配合图6）上轮转动角度机构名称0°~90°90°~180°180°~270°270°~360引线机构0°时，机针处于最高位置，机针开始向下运动，直到180°继续下降。

90°时，针尖触及针板平面，开始刺布。

90°~110°为穿过缝料时间。

180°时，机针处于最低位置。

机针开始上升。

从180°至360°区间，机针作回升运动。

180°至210°时，由于机针回升，缝线形成梨形的线环。

270°时机针尖脱离针板平面，开始退回。

机针退出缝料，继续上升，直到最高位置。

从90°至270°为机针工作行程，其余时间为机针的空行程。

从上表不难看出，各个机构都是随着上轮的转动而运转。

家用缝纫机的工作转速最高为1000转/分，也就是说，家用缝纫机在一分钟内，四大机构的工作循环要重复一千次。

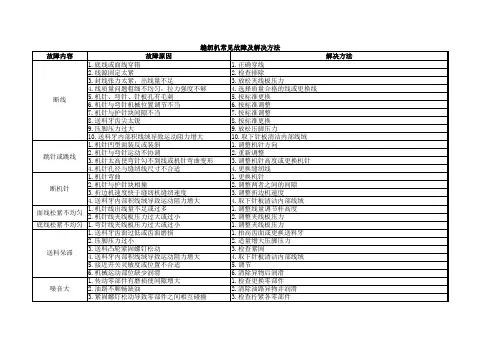

在四大机构中，引线机构和钩线机色是一对“重要主角”，如要检查和维修家用缝纫机，应从下面三个方面入手：1．机针与摆梭的配合关系上轮转角为0°时，机针处于上极限位置，摆梭一定要处于顺时针转动的下极限位置。

相反，上轮转为180°时，相针处于下极限位置，摆梭处于逆时针转动的上极限位置。

以便从180°至210°，机针回升形成线环时，摆梭又向顺时针方向旋转钩住线环。

两者关系：如果摆梭与机针的相对极限位置不协调（发生错位），如机针抛出线环后，摆梭提前或推后钩入线环，就会引起“跳针”和“断线”等故障。

机针过早下降和摆梭钩线过迟，同样会引起“断针”故障。

2．挑线杆与摆梭、机针的配合关系挑线杆配合机针和摆梭的运动，具有严格的时间性。

（1）如果机针已经穿刺缝料，需要供应面线时，挑线杆应该马上供应面线，若未及时下降或过早快速下降，就会产生断线和跳线的故障。

（2）如果机针从下极限位置向上回升复位到180°~210°时，挑线杆应静止不动，以免影响线环的形成。

（3）当摆梭钩住线环后，挑线杆应马上下降，供应扩大的线量。

不然，会产生绷线和断线故障。

（4）当机针在90°~110°区间进入刺布阶段时，挑线杆还未下降，仍然上升，未及时给机针供应面线，此时，面线也会被拉断或者将机针拉弯甚至折断。

（5）在摆梭接近下极限位置（180°）时，挑线杆应及时收紧面线，并让面线越过摆梭和摆梭托，将线环迅速上升，以免产生轧线故障。

挑线时间过早，也会引起轧线。

3．送布牙与机针、挑线杆的配合关系当挑线杆收回线环后，机针上升到360°时，送布牙应随着机针下降而向上送料，形成一个线迹。

这时，送布牙的送料运动才结束。

如果送布牙动作过快，挑线杆尚未收回线环，送布牙继续向前推进，在压脚压力的作用下，就会把未收紧的线环压住在压脚下面（缝料与针板之间）而引起浮线。

如果送布牙动作过慢，虽然对挑线杆收紧线环有利，却会引起断针的故障。

家用缝纫机主要机构拆装实验一、实验目的1．了解缝纫机四大机构的拆装及基本原理2．了解各零件结构用途及缝纫机的调整润滑方法二、实验设备及工具1．缝纫机一台2．大小螺丝刀各一把，大小扳手各一把，锤子一把3．铅笔，橡皮，三角板（自备）三、实验内容1．缝纫机机头的传动结构及工作原理①缝纫机机头结构简图如下：（1）上轮（2）上轴（3）挑线凸轮（4）挑线杆（5）小连杆（6）针杆（7）送布凸轮（8）牙叉（9）牙叉滑块（10）针距座（11）送布曲柄（12）送布轴（13）牙架（14）送布牙（15）抬牙曲柄（16）抬牙轴（17）摆轴偏心凸轮（18）摆轴（19）大连杆（20）摆轴滑块（21）下轴曲柄（22）下轴（23）摆梭托，摆梭引线机构：（1）、（2）、（3）、（5）、（6）挑线机构：（1）、（2）、（3）、（4）钩线机构：（1）、（2）、（19）、（18）、（20）、（21）、（22）、（23）送布机构：（1）、（2）、（7）、（8）、（9）、（10）、（11）、（12）、（13）（14）、（15）、（16）、（17）、（18）图上未画的压紧杆部分也属于送布机构还有自成一体的第五大机构：绕线机构。

由于它是辅助机构，故未在图上画出。

②缝纫机线迹形成过程缝纫机线迹是由位于缝料上方的面线和位于缝料下方绕在梭心上的底线绞合在一起所形成的双绞线，其线迹和手工缝制的线迹不一样。

梭心装在摆梭轴上，缝纫开始前，先把底线引到缝纫机台板上，然后将缝料放到台板上相应位置，调定压紧杆压力，放下压紧杆压住缝料，开始缝纫。

线迹形成过程如下：简单地说：a、送布牙向前送布到位b、挑线杆拉出面线备用c、针杆和机针下降刺布d、机针将面线带到布下e、机针上升并形成线环f、摆梭逆时针转钩线环g、线环被钩大绕过转轴h、摆梭顺时针转动脱钩i、挑线杆收紧面线线环j、面线线环套住了底线k、继续收线形成绞合点l、周而复始形成了线迹更简单地说：送布—放线—引线—刺布—退针—成环—钩线—扩环—脱钩—紧环（收线）—绞合2．拆装缝纫机机头拆装大致顺序：拆下引线机构的针杆—拆下压紧杆部分—装上引线机构—装上压紧杆部分—拆下挑线机构的挑线杆—装上挑线机构—取下梭床—拆下下轴及下轴曲柄—拆下抬牙轴—拆下大连杆及摆轴—拆下送布轴及牙架—拆下针距螺钉—拆下牙叉及牙叉滑块—装上针距螺钉—装上牙叉滑块及牙叉—装上牙架及送布轴—装上摆轴及大连杆—装上抬牙轴—装上下轴曲柄及下轴—装上梭床拆装技术要求简述：①压紧杆压脚抬起后与针板平面约6.5mm。
