生产车间地标线使用规范
车间划线执行标准
车间划线执行标准一、概述车间划线是指在生产车间内对地面进行标线划分，以便于员工、设备和物料的有序运作。
本文旨在制定车间划线的执行标准，确保划线工作符合规范，提高车间运作效率和安全性。
二、划线标准1. 划线材料a. 选用耐磨、耐腐蚀的划线材料，如环氧树脂涂料、聚氨酯涂料等。
b. 划线颜色应明确，根据不同用途划分，如黄色表示警示区域，蓝色表示安全通道等。
2. 划线尺寸a. 划线宽度应根据实际需要确定，普通为5-10厘米。
b. 划线长度应根据实际需求确定，确保能够清晰可见。
3. 划线位置a. 根据车间布局和功能需求，划分不同的区域，如生产区、储存区、通道等。
b. 划线应与墙壁、柱子等障碍物保持一定距离，以便于员工和设备的通行。
4. 划线方法a. 在进行划线前，应先清理地面，确保地面平整、干燥、无尘等。
b. 使用专业的划线工具，如划线机、划线带等，确保划线的直线性和准确性。
5. 划线维护a. 定期检查划线的磨损情况，如发现划线已经含糊或者破损，应及时进行修复。
b. 划线维护时，应先清理划线区域，再进行涂料修复，确保修复效果良好。
三、划线执行流程1. 划线前准备a. 确定划线区域和划线材料。
b. 清理地面，确保地面平整、干燥、无尘等。
2. 划线操作a. 根据划线需求，选择合适的划线工具和划线材料。
b. 使用划线工具进行划线，确保划线直线、平整、准确。
3. 划线检查a. 划线完成后，进行划线质量检查，确保划线符合标准要求。
b. 检查划线是否清晰可见，是否与墙壁、柱子等障碍物保持一定距离。
4. 划线维护a. 定期检查划线的磨损情况，如发现划线已经含糊或者破损，及时进行修复。
b. 划线维护时，先清理划线区域，再进行涂料修复，确保修复效果良好。
四、划线安全措施1. 划线操作人员应穿戴好个人防护装备，如防滑鞋、手套等。
2. 在划线过程中，应设置警示标志，提醒其他人员注意安全。
3. 划线区域应与其他工作区域分隔开，避免人员和设备交叉作业。
车间地标线标准
车间地标线标准车间地标线是指在工业生产车间内用于指示工作区域、安全通道、设备位置等的标线。
车间地标线的设置对于提高生产效率、保障员工安全具有重要意义，因此需要按照一定的标准进行设置。
本文将介绍车间地标线的标准规定，以便车间管理人员和施工人员参考。
1. 标线颜色。
车间地标线的颜色应根据不同的用途进行区分。
一般而言，黄色用于标识安全通道和警示区域，红色用于标识禁止通行和危险区域，绿色用于标识安全出口和逃生通道，蓝色用于标识设备和操作区域，白色用于标识工作区域和存放区域。
在标线颜色选择时，应充分考虑视觉效果和对比度，以确保标线清晰可见。
2. 标线宽度。
车间地标线的宽度应根据不同的用途和环境进行规定。
一般而言，安全通道和警示区域的标线宽度应不小于100mm，禁止通行和危险区域的标线宽度应不小于150mm，安全出口和逃生通道的标线宽度应不小于200mm，设备和操作区域的标线宽度应不小于50mm，工作区域和存放区域的标线宽度应不小于50mm。
标线宽度的规定旨在确保标线清晰明了，不易被忽视。
3. 标线间距。
车间地标线的间距应根据不同的用途和环境进行规定。
一般而言，安全通道和警示区域的标线间距应不大于3m，禁止通行和危险区域的标线间距应不大于2m，安全出口和逃生通道的标线间距应不大于5m，设备和操作区域的标线间距应不大于1m，工作区域和存放区域的标线间距应不大于1m。
标线间距的规定旨在确保标线连续性和完整性，不易造成视觉混乱。
4. 标线材质。
车间地标线的材质应具有耐磨、耐腐蚀、防滑等特性。
一般而言，地标线可采用聚氯乙烯（PVC）、聚丙烯（PP）、聚氨酯（PU）等材料制作，以确保标线的耐用性和稳定性。
在特殊环境下，如高温、低温、潮湿等情况下，应选择适合的材质进行制作，以确保标线的可靠性和持久性。
5. 标线施工。
车间地标线的施工应严格按照相关标准和规范进行。
施工前应对车间进行清洁和打磨处理，以确保标线的粘附性和牢固性。
生产车间地标线使用规范模板
目录1、目的 (3)2、适用范围 (3)3、相关文件 (3)4、职责 (3)5、地标线用途 (3)6、地标线材质 (3)7、地标线技术参数 (3)8、地标线性能特点 (3)9、颜色及表示意义 (4)10、操作步骤 (4)11、区域规划标准 (5)11.1车间主干道 (5)11.2区域、岗位 (5)11.3良品区 (6)11.4不良品区 (6)11.5待处理区 (6)11.6消防区域 (7)11.7车辆定位 (7)11.8物品定位 (7)1、目的:规范车间通道和区域的警示画线操作使用, 便于车间的5S管理。
2、适用范围:适用于XXX科技有限公司生产车间的区域通道规划标识。
3、相关文件:3.1 《生产车间5S管理规定》;3.2 《生产过程控制程序》;4、职责:4.1 生管部: 负责制定和监管地标线的作业规范文件;4.2 生产组长: 监督和指导员工按相关文件规定执行;4.3生产员工: 按规范文件进行地标线作业;5、地标线用途5.1 车间5S区域的规划;5.2 过道的规划;5.3 工作区域的规划;5.4 安全警示领域的标知;5.5 消防通道的规划。
6、地标线的材质以聚氯乙烯( PVC) 薄膜为基材, 使用橡胶型压敏胶制造而成;7、地标线技术参数剥离力 1.2N/cm拉伸强度27N/cm伸长率160%耐温80℃解卷力 2.8Ncm整卷宽度3mm-1260mm厚度0.16mm8、地标线性能特点8.1 便于区域变换后的规划。
8.2 使用该产品使区域管理更有效。
8.3 表层耐磨损, 能承受高流量脚踏。
8.4 粘贴性好、耐水拖擦、易清洁。
8.5 具有一定的防腐、耐酸碱性能。
8.6 经过短时间的施加压力(非水、溶剂、加热)能达到粘接效果。
9、颜色及表示意义9.1 本公司常见地标线分单色、双色两种;1、单色:主要有红、黄、绿等;2、双色:主要有黄黑、红白等。
9.2 颜色代表的意义:红色——主要应用在质量不合格区域, 提醒员工对这些产品或者物料及时进行处理;绿色——主要应用在质量合格区域, 提醒员工对这些产品或者物料及时正确处理;黄色——主要应用在工作区域, 提醒员工在区域内作业, 起定位的作用,黄黑——主要应用在车间通道划线, 提醒不要占用通道, 不要轻易进入通道外的区域;红白——主要应用在消防设施等划线, 红色与白色相间条纹是表示禁止人们进入危险的环境, 也提醒不要阻挡消防设施。

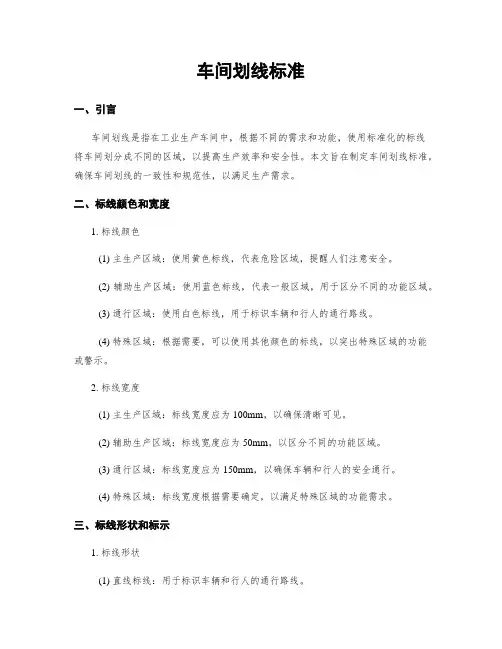

车间划线标准
车间划线标准一、引言车间划线是指在工业生产车间中，根据不同的需求和功能，使用标准化的标线将车间划分成不同的区域，以提高生产效率和安全性。
本文旨在制定车间划线标准，确保车间划线的一致性和规范性，以满足生产需求。
二、标线颜色和宽度1. 标线颜色(1) 主生产区域：使用黄色标线，代表危险区域，提醒人们注意安全。
(2) 辅助生产区域：使用蓝色标线，代表一般区域，用于区分不同的功能区域。
(3) 通行区域：使用白色标线，用于标识车辆和行人的通行路线。
(4) 特殊区域：根据需要，可以使用其他颜色的标线，以突出特殊区域的功能或警示。
2. 标线宽度(1) 主生产区域：标线宽度应为100mm，以确保清晰可见。
(2) 辅助生产区域：标线宽度应为50mm，以区分不同的功能区域。
(3) 通行区域：标线宽度应为150mm，以确保车辆和行人的安全通行。
(4) 特殊区域：标线宽度根据需要确定，以满足特殊区域的功能需求。
三、标线形状和标示1. 标线形状(1) 直线标线：用于标识车辆和行人的通行路线。
(2) 虚线标线：用于标识禁止通行或限制通行的区域。
(3) 斜线标线：用于标识危险区域或禁止停放的区域。
(4) 弧形标线：用于标识弯道或转弯处。
2. 标示(1) 文字标示：在标线上可以标注文字，以提醒人们注意安全或指示行进方向。
(2) 图形标示：根据需要，可以在标线上标示图形，以标识特殊区域或功能。
四、标线施工要求1. 准备工作(1) 清洁车间地面，确保施工区域干净无尘。
(2) 根据标线设计图纸确定标线的位置和形状。
2. 施工工艺(1) 使用专业的标线喷涂设备进行施工，确保标线清晰可见。
(2) 根据标线设计图纸进行标线施工，保持标线的一致性和规范性。
(3) 标线施工完成后，等待标线干燥，确保标线质量。
3. 检验和维护(1) 定期检查标线的磨损情况，及时修补或重新标线。
(2) 清洁标线，确保标线的清晰度和可见性。
五、标线使用管理1. 培训和教育(1) 对车间员工进行标线使用和管理的培训，提高员工对标线的认识和理解。

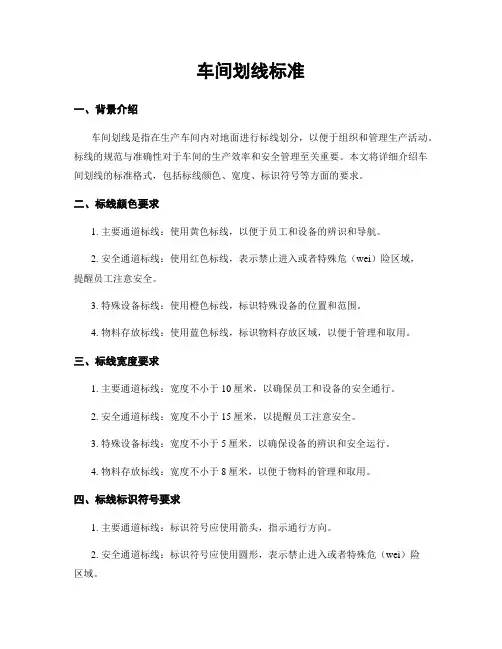

车间划线标准
车间划线标准一、背景介绍车间划线是指在生产车间内对地面进行标线划分，以便于组织和管理生产活动。
标线的规范与准确性对于车间的生产效率和安全管理至关重要。
本文将详细介绍车间划线的标准格式，包括标线颜色、宽度、标识符号等方面的要求。
二、标线颜色要求1. 主要通道标线：使用黄色标线，以便于员工和设备的辨识和导航。
2. 安全通道标线：使用红色标线，表示禁止进入或者特殊危（wei）险区域，提醒员工注意安全。
3. 特殊设备标线：使用橙色标线，标识特殊设备的位置和范围。
4. 物料存放标线：使用蓝色标线，标识物料存放区域，以便于管理和取用。
三、标线宽度要求1. 主要通道标线：宽度不小于10厘米，以确保员工和设备的安全通行。
2. 安全通道标线：宽度不小于15厘米，以提醒员工注意安全。
3. 特殊设备标线：宽度不小于5厘米，以确保设备的辨识和安全运行。
4. 物料存放标线：宽度不小于8厘米，以便于物料的管理和取用。
四、标线标识符号要求1. 主要通道标线：标识符号应使用箭头，指示通行方向。
2. 安全通道标线：标识符号应使用圆形，表示禁止进入或者特殊危（wei）险区域。
3. 特殊设备标线：标识符号应使用设备的图标或者文字，以便于辨识。
4. 物料存放标线：标识符号应使用文字或者图标，标明物料的名称和存放位置。
五、标线施工要求1. 标线应平整、坚固，与地面密切贴合，不得有起泡、脱落等情况。
2. 标线应使用耐磨、耐候、耐化学腐蚀的材料制作，以确保标线的持久性和可靠性。
3. 标线应时常进行检查和维护，如有损坏或者磨损应及时修复或者更换。
4. 标线施工应遵守相关安全规范，确保施工过程中不影响车间的正常生产活动。
六、标线维护管理要求1. 车间应制定标线维护管理制度，明确责任人和维护周期。
2. 定期对标线进行清洗、保养和检查，确保标线的清晰度和可读性。
3. 如发现标线损坏或者磨损严重，应及时修复或者更换，确保标线的完整性和准确性。
4. 标线维护记录应详细记录维护日期、维护内容和责任人，以便于追溯和管理。

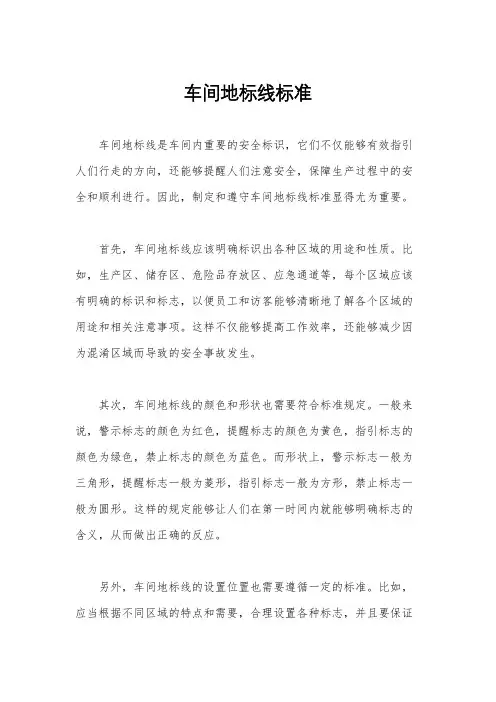

车间地标线标准
车间地标线标准车间地标线是车间内重要的安全标识，它们不仅能够有效指引人们行走的方向，还能够提醒人们注意安全，保障生产过程中的安全和顺利进行。
因此，制定和遵守车间地标线标准显得尤为重要。
首先，车间地标线应该明确标识出各种区域的用途和性质。
比如，生产区、储存区、危险品存放区、应急通道等，每个区域应该有明确的标识和标志，以便员工和访客能够清晰地了解各个区域的用途和相关注意事项。
这样不仅能够提高工作效率，还能够减少因为混淆区域而导致的安全事故发生。
其次，车间地标线的颜色和形状也需要符合标准规定。
一般来说，警示标志的颜色为红色，提醒标志的颜色为黄色，指引标志的颜色为绿色，禁止标志的颜色为蓝色。
而形状上，警示标志一般为三角形，提醒标志一般为菱形，指引标志一般为方形，禁止标志一般为圆形。
这样的规定能够让人们在第一时间内就能够明确标志的含义，从而做出正确的反应。
另外，车间地标线的设置位置也需要遵循一定的标准。
比如，应当根据不同区域的特点和需要，合理设置各种标志，并且要保证标志的高度和角度能够让人们在站立或行走时能够清晰地看到。
此外，还需要考虑到车间内的照明情况，确保在不同光线下都能够清晰辨认地标线。
最后，车间地标线的维护和更新也非常重要。
一旦地标线出现磨损、褪色或者损坏的情况，就需要及时进行修复或更换，以免给人们造成误解或者安全隐患。
另外，随着生产工艺的不断更新和改进，地标线的设置也需要不断进行调整和更新，以保证其与实际生产情况的符合。
总的来说，车间地标线标准的制定和执行对于车间安全管理具有重要的意义。
只有严格遵守相关标准，才能够确保车间内的生产活动能够安全、有序地进行。
希望每个车间都能够重视地标线标准的制定和执行，从而为员工和企业的安全保驾护航。
车间划线及标识管理要求
车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类—-黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线;线宽120mm:原则上用于主通道线。
图例：B类-—黄色油漆虚线线宽60mm:大型工作区域内部划分线，允许穿越的通道线（可虚实结合)；图例：C类——红色实线线宽60mm：不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线）；图例：D类—黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例:B类—不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类-消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例:D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：F类-移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类-—货架的定位图例：H 类--门开闭线图例：I 类--限高线图例:J类——警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例:K类——台面物品定位待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒；图例:2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。
4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人.图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范.5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。
车间划线标准
车间划线标准一、任务描述车间划线是指在生产车偶尔工业场所中，通过绘制标线来划分不同区域、指示行车道路、标识安全区域等。
本文将详细介绍车间划线的标准格式，包括标线颜色、宽度、形状等要求。
二、标线颜色要求1. 主干道标线：主干道标线应使用明显的黄色。
黄色标线的亮度要求高，能够在不同光照条件下清晰可见。
2. 行车道标线：行车道标线应使用白色。
白色标线的亮度要求适中，能够与道路背景形成明显对照。
3. 安全区域标线：安全区域标线应使用红色。
红色标线的亮度要求高，能够引起人们的注意。
三、标线宽度要求1. 主干道标线宽度：主干道标线宽度应为10cm。
这样的宽度能够使标线在车辆行驶过程中更加清晰可见，提高行车安全性。
2. 行车道标线宽度：行车道标线宽度应为5cm。
这样的宽度能够保证行车道标线与车辆轮胎之间有一定的缝隙，使车辆行驶更加平稳。
3. 安全区域标线宽度：安全区域标线宽度应为15cm。
这样的宽度能够使安全区域标线更加醒目，提醒人们注意安全。
四、标线形状要求1. 直线标线：直线标线应采用实线形式。
实线能够更清晰地指示行车道路，方便车辆行驶。
2. 弯道标线：弯道标线应采用虚线形式。
虚线能够更好地表现弯道的曲线形状，提醒车辆减速慢行。
3. 斑马线：斑马线应采用交替的白色和黑色条纹。
交替的条纹能够更醒目地标示人行横道，提醒车辆停车让行。
五、标线维护要求1. 定期检查：对车间内的标线应进行定期检查，发现磨损、退色等问题及时进行修复。
2. 清洁保养：车间标线应保持清洁，定期清扫，确保标线的清晰可见性。
3. 补漆维护：对于磨损、退色的标线，应及时进行补漆维护，确保标线的持久性和可靠性。
六、标线施工要求1. 施工前准备：施工前应清理施工区域，确保施工区域平整干净。
2. 施工工具：施工应使用专业的标线喷涂设备，确保标线的质量和效果。
3. 施工技术：施工人员应具备一定的施工经验和技术，确保标线的精准度和一致性。
七、总结车间划线标准是为了确保车间内的交通安全和工作环境整洁有序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1、目的 (3)
2、适用范围 (3)
3、相关文件 (3)
4、职责 (3)
5、地标线用途 (3)
6、地标线材质 (3)
7、地标线技术参数 (3)
8、地标线性能特点 (3)
9、颜色及表示意义 (4)
10、操作步骤 (4)
11、区域规划标准 (5)
11.1车间主干道 (5)
11.2区域、岗位 (5)
11.3良品区 (6)
11.4不良品区 (6)
11.5待处理区 (6)
11.6消防区域 (7)
11.7车辆定位 (7)
11.8物品定位 (7)
1、目的：
规范公司通道和区域的警示画线操作使用，便于5S管理。
2、适用范围：
适用于杭州荣达电器元件有限公司的区域通道规划标识。
3、相关文件：
《荣达电器5S管理规定》
《生产过程控制程序》
4、职责：
生产部：负责制定和监管地标线的作业规范文件；
车间主管：监督和指导员工按相关文件规定执行；
4.3生产员工：按规范文件进行地标线作业；
5、地标线用途
车间5S区域的规划；
过道的规划；
工作区域的规划；
安全警示领域的标知；
消防通道的规划。
6、地标线的材质
以聚氯乙烯（PVC）薄膜为基材，使用橡胶型压敏胶制造而成；
7、地标线技术参数
剥离力 cm
拉伸强度 27N/cm
伸长率 160%
耐温 80℃
整卷宽度 48mm
厚度
8、地标线性能特点
便于区域变换后的规划。
使用该产品使区域管理更有效。
表层耐磨损，能承受高流量脚踏。
粘贴性好、耐水拖擦、易清洁。
具有一定的防腐、耐酸碱性能。
通过短时间的施加压力(非水、溶剂、加热)能达到粘接效果。
9、颜色及表示意义
本公司常用地标线分单色、双色两种；
1、单色：
主要有红、黄、绿等；
2、双色：
主要有黄黑、红白等。
颜色代表的意义：
红色——主要应用在质量不合格区域，提醒员工对这些产品或者物料及时进行处理；
绿色——主要应用在质量合格区域，提醒员工对这些产品或者物料及时正确处理；
黄色——主要应用在工作区域，提醒员工在区域内作业，起定位的作用，
黄黑——主要应用在车间通道划线，提醒不要占用通道，不要轻易进入通道外的区域；
红白——主要应用在消防设施等划线，红色与白色相间条纹是表示禁止人们进入危险的环境，也提醒不要阻挡消防设施。
10、 操作步骤
① 根据粘贴地标线的区域位置，选择相应颜色的地标线； ② 使用拖把将需要粘贴的地面打扫一遍；
③ 将地标线撕开对齐贴在地面上，使用扫把将地标线轻压贴紧地面；
11、 区域标识规划标准
11.1 车间主干道
适用范围：通道、行人、车辆行驶路线定位； 地标线要求：宽度：4 cm ；颜色：黄黑色.
主干道 米
4CM
11.2
区域、岗位 适用范围：大面积物品存放区域划分，个人岗位活动区域； 地标线要求：宽度：4 cm ；颜色：黄色.
（区域） （岗位）
11.3
良品区
适用范围：适用于合格产品存放；
地标线要求：宽度：；颜色：绿色.
备注：第一种适用于区域中间划分；第二种适用于4边通道区域划分；
（第一种） （第二种）
11.4 不良品区
适用范围
：适用于不合格产品存放；
地标线要求：宽度：；颜色：红色.
备注：第一种适用于区域中间划分；第二种适用于4
边通道区域划分；
（第一种） （第二种）
11.5 待处理区
地标线要求：宽度：；颜色：黄色.
备注：第一种适用于区域中间划分；第二种适用于4边通道区域划分；
（第一种） （第二种）
11.6 消防区域
适用范围：适用于消防器材和区域；
地标线要求：宽度：；颜色：红白色.
备注：第一种适用灭火器划分；第二种适用于消防栓通道区域划分；
（第一种） （第二种）
11.7 车辆定位
适用范围：适用于适用于叉车、推车等车类存放地存放；
地标线要求：宽度：4cm ；颜色：黄色. 车宽
车 长
11.8 物品定位
适用范围：适用于物品定置管理； 地标线要求：宽度：4 cm
；颜色：黄色.
物品① 物品②
90。
