园区网部署规划指南
企业园区网络设计规划及实施方案
企业园区网络设计规划及实施方案一、内容概述网络架构设计：分析企业园区的地理位置、业务需求、数据流等情况，设计出符合企业需求的高效网络架构。
确保网络的稳定性、可靠性和可扩展性。
网络安全规划：确保网络安全是网络设计的重要组成部分。
本方案将涉及网络安全策略的制定、安全防护体系的建立以及数据备份与恢复机制的规划等。
硬件设备选型与配置：根据企业业务需求和网络架构，选择适合的硬件设备，如交换机、路由器、服务器等，并进行合理配置，确保网络的高效运行。
园区内部分支机构网络互联：针对园区内不同分支机构之间的网络互联需求，设计合理的网络拓扑结构，确保数据传输的高效与安全。
无线网络覆盖：提供全面的无线网络覆盖方案，满足企业及员工移动办公的需求，同时保证无线网络的安全性和稳定性。
智能化管理与维护：引入智能化管理系统，实现网络的实时监控、故障预警和快速响应，提高网络管理效率，降低运维成本。
实施进度与预算：制定详细的实施计划，包括各阶段的任务、时间表及预算等，确保网络设计规划及实施方案的顺利推进。
1. 背景介绍：介绍当前信息化时代背景下，企业园区网络设计的重要性及其对企业发展的影响。
随着信息化时代的快速发展，企业园区网络设计在现代企业中扮演着至关重要的角色。
其重要性不仅体现在满足企业日常运营和管理的需求，更在于对企业发展的深远影响。
在当今数据驱动的时代，企业的信息化建设已成为提升竞争力、优化运营效率、促进创新发展的关键要素。
企业园区网络设计，首先涉及到的是企业内外信息的流通与交互。
一个高效、稳定的园区网络能够确保企业各项业务的顺畅运行，从供应链管理、生产制造、财务管理到人力资源管理等各个环节，都离不开网络的支持。
随着物联网、云计算、大数据和人工智能等技术的普及和应用，企业对于网络的需求越来越高，对于网络设计的要求也愈发严格。
更为重要的是，企业园区网络设计关乎企业的长远发展。
网络作为企业内部信息沟通的基础平台，是企业内部各个部门之间协同合作的重要保障。
园区网络设计方案
引言概述:在当今信息时代，园区网络的设计与建设对于现代化园区的发展至关重要。
一个高效、稳定、安全的网络系统能够有效支持企业的日常运营和管理。
本文将针对园区网络设计方案进行分析，从五个大点详细讨论园区网络的架构、网络设备、网络安全、网络管理和未来拓展。
正文内容:一、园区网络架构1.确定园区网络的拓扑结构，如星型、树型、环形等，以满足园区内不同区域的网络需求。
2.利用三层交换机和路由器进行分层设计，实现互联网接入、子网划分、VLAN虚拟局域网等功能，确保网络的可靠性和可扩展性。
3.设置网络骨干链路，采用冗余设计和容错技术，保证网络连通性和可靠性。
二、网络设备1.选择适合园区规模的网络设备，如交换机、路由器、防火墙等，按需进行配置，满足园区内不同用户的带宽需求。
2.采用多交换机堆叠技术，提高交换机的吞吐能力和管理便利性。
3.配置负载均衡、链路聚合等技术，优化带宽利用率，提高网络性能。
三、网络安全1.在园区网络中添加防火墙、入侵检测与防御系统等安全设备，实现对园区网络的实时监控和防护，确保园区网络的安全性。
2.配置访问控制列表（ACL）、虚拟专用网络（VPN）等技术，限制用户的访问权限，防止未经授权的访问。
3.建立日志管理系统，记录网络活动和异常事件，及时发现网络安全隐患，做好网络安全的日常维护和管理。
四、网络管理1.采用网络管理系统，实现对园区网络的集中监控、配置和故障排除，提高网络管理效率。
2.建立网络监控中心，实时监测网络的运行状态和性能指标，及时发现和解决网络故障。
3.定期进行网络维护与升级，更新网络设备和软件，修复安全漏洞，提升园区网络的稳定性和可靠性。
五、未来拓展1.预留足够的扩展能力，支持未来园区的网络拓展和升级。
2.结合新兴技术，如物联网、云计算等，将园区网络与其他信息系统相互融合，提供更加智能化的服务。
3.不断监测和分析园区网络的性能和用户需求，及时进行网络优化和调整，以适应园区发展的需求。
园区wifi方案
园区wifi方案引言随着信息技术的快速发展，移动互联网的普及，企事业单位对于无线网络的需求越来越高。
在一个园区环境中，提供稳定、高速的无线网络服务对于园区的管理和企业的运营至关重要。
本文将提出一个园区wifi方案以满足园区内企业和用户对无线网络的需求。
1. 方案目标本方案的目标是实现以下几点：•提供稳定、高速的无线网络服务，满足园区内企业和用户的需求；•支持大规模同时连接的能力，适应园区内人员的增长；•提供详细的网络管理和监控功能，方便网络管理员进行维护和故障排除；•提供灵活的访问控制方式，确保园区内网络的安全性；•提供可扩展性，以便随着园区的发展进行网络的扩展和升级。
2. 方案设计2.1 网络拓扑本方案的网络拓扑如下：园区内各企业/用户设备 - 无线接入点(AP) - 交换机 - 路由器 - 公网•无线接入点(AP)：部署在园区内的各个位置，提供无线信号覆盖；•交换机：用于连接多个无线接入点和路由器，实现数据交换；•路由器：连接园区网络和公网，实现网络的互联互通。
2.2 网络设备本方案的网络设备包括：•无线接入点(AP)：选用品牌厂商的高性能AP，支持多个无线频段和高传输速率；•交换机：选用高性能的交换机，具备足够的端口数量和吞吐量，支持VLAN划分；•路由器：选用高性能的路由器，支持多个WAN口和负载均衡功能；•公网连接设备：选用高速的网络设备，能够提供稳定的公网连接。
2.3 网络管理和监控为了方便网络管理员进行网络的管理和监控，本方案建议使用以下工具和功能：•网络管理系统：使用专业的网络管理系统，对园区内所有设备进行集中管理和监控；•SNMP协议：使用SNMP协议监控网络设备的状态和性能，并及时报警；•日志记录和分析：记录网络设备的日志，并进行分析，及时发现和解决网络问题；•流量监控：监控网络的流量情况，了解网络的使用情况，做好容量规划。
2.4 访问控制为了保障园区内网络的安全性，本方案建议采用以下方式进行访问控制：•非法设备识别：使用NAC（Network Access Control）技术，通过对设备进行认证和身份识别，拒绝非法设备接入；•客户端隔离：将园区内不同企业/用户的设备隔离开，避免互相干扰；•用户认证：使用WPA2-Enterprise认证方式，对用户进行身份验证，避免未授权的人员接入；•安全策略：设置访问控制策略，限制不同用户的访问权限。
园区规划设计方案网络工程

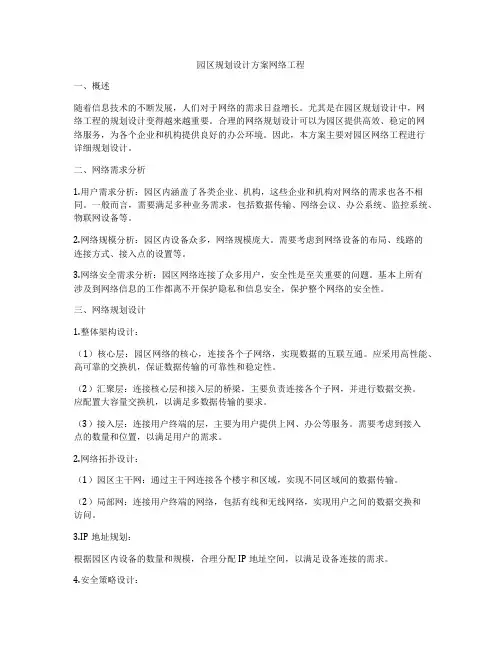

园区规划设计方案网络工程一、概述随着信息技术的不断发展，人们对于网络的需求日益增长。
尤其是在园区规划设计中，网络工程的规划设计变得越来越重要。
合理的网络规划设计可以为园区提供高效、稳定的网络服务，为各个企业和机构提供良好的办公环境。
因此，本方案主要对园区网络工程进行详细规划设计。
二、网络需求分析1.用户需求分析：园区内涵盖了各类企业、机构，这些企业和机构对网络的需求也各不相同。
一般而言，需要满足多种业务需求，包括数据传输、网络会议、办公系统、监控系统、物联网设备等。
2.网络规模分析：园区内设备众多，网络规模庞大。
需要考虑到网络设备的布局、线路的连接方式、接入点的设置等。
3.网络安全需求分析：园区网络连接了众多用户，安全性是至关重要的问题。
基本上所有涉及到网络信息的工作都离不开保护隐私和信息安全，保护整个网络的安全性。
三、网络规划设计1.整体架构设计：（1）核心层：园区网络的核心，连接各个子网络，实现数据的互联互通。
应采用高性能、高可靠的交换机，保证数据传输的可靠性和稳定性。
（2）汇聚层：连接核心层和接入层的桥梁，主要负责连接各个子网，并进行数据交换。
应配置大容量交换机，以满足多数据传输的要求。
（3）接入层：连接用户终端的层，主要为用户提供上网、办公等服务。
需要考虑到接入点的数量和位置，以满足用户的需求。
2.网络拓扑设计：（1）园区主干网：通过主干网连接各个楼宇和区域，实现不同区域间的数据传输。
（2）局部网：连接用户终端的网络，包括有线和无线网络，实现用户之间的数据交换和访问。
3.IP地址规划：根据园区内设备的数量和规模，合理分配IP地址空间，以满足设备连接的需求。
4.安全策略设计：（1）防火墙设置：对外网和内网进行隔离，设置外网访问控制策略，防止恶意入侵。
（2）入侵检测系统：设置入侵检测系统，对网络内部的异常行为进行监控和检测，保障网络安全。
（3）VPN配置：为园区内的企业和机构提供VPN连接服务，保障数据传输的安全性。
中小型园区网的规划与设计

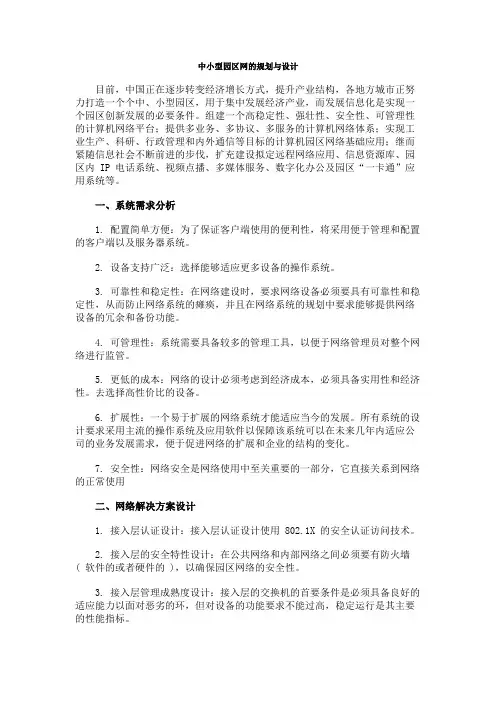

中小型园区网的规划与设计目前，中国正在逐步转变经济增长方式，提升产业结构，各地方城市正努力打造一个个中、小型园区，用于集中发展经济产业，而发展信息化是实现一个园区创新发展的必要条件。
组建一个高稳定性、强壮性、安全性、可管理性的计算机网络平台；提供多业务、多协议、多服务的计算机网络体系；实现工业生产、科研、行政管理和内外通信等目标的计算机园区网络基础应用；继而紧随信息社会不断前进的步伐，扩充建设拟定远程网络应用、信息资源库、园区内 IP 电话系统、视频点播、多媒体服务、数字化办公及园区“一卡通”应用系统等。
一、系统需求分析1. 配置简单方便：为了保证客户端使用的便利性，将采用便于管理和配置的客户端以及服务器系统。
2. 设备支持广泛：选择能够适应更多设备的操作系统。
3. 可靠性和稳定性：在网络建设时，要求网络设备必须要具有可靠性和稳定性，从而防止网络系统的瘫痪，并且在网络系统的规划中要求能够提供网络设备的冗余和备份功能。
4. 可管理性：系统需要具备较多的管理工具，以便于网络管理员对整个网络进行监管。
5. 更低的成本：网络的设计必须考虑到经济成本，必须具备实用性和经济性。
去选择高性价比的设备。
6. 扩展性：一个易于扩展的网络系统才能适应当今的发展。
所有系统的设计要求采用主流的操作系统及应用软件以保障该系统可以在未来几年内适应公司的业务发展需求，便于促进网络的扩展和企业的结构的变化。
7. 安全性：网络安全是网络使用中至关重要的一部分，它直接关系到网络的正常使用二、网络解决方案设计1. 接入层认证设计：接入层认证设计使用 802.1X 的安全认证访问技术。
2. 接入层的安全特性设计：在公共网络和内部网络之间必须要有防火墙( 软件的或者硬件的 )，以确保园区网络的安全性。
3. 接入层管理成熟度设计：接入层的交换机的首要条件是必须具备良好的适应能力以面对恶劣的环，但对设备的功能要求不能过高，稳定运行是其主要的性能指标。
宽带园区方案
宽带园区方案1. 简介宽带园区方案是为满足园区企业和居民对高速互联网的需求而设计的一套网络解决方案。
通过部署光纤网络、无线网络、宽带接入设备等，为园区内的用户提供快速、稳定的网络连接服务。
本文档将介绍宽带园区方案的主要特点、部署步骤以及相关配置。
2. 特点宽带园区方案具有以下主要特点：2.1 高速宽带园区方案采用光纤网络作为主要的传输介质，具备高速传输能力。
用户在园区内可以享受到更快的网速，满足大流量数据传输、高清视频播放、实时在线会议等对网络带宽要求较高的应用需求。
2.2 稳定可靠在宽带园区方案中，网络设备和线路采用多重冗余设计，以确保网络的稳定性和可靠性。
即使有单点故障出现，也能自动切换到备用设备或线路，保证用户在任何时间都能够维持网络连接。
2.3 安全性宽带园区方案重视用户数据的安全性，通过采用防火墙、入侵检测系统、数据加密等安全机制，保护用户的隐私和数据安全，防止数据泄露和网络攻击。
2.4 易扩展性宽带园区方案支持快速扩展，可以根据需求灵活增加网络设备和线路，以适应园区内用户数量和网络流量的增长。
3. 部署步骤下面是宽带园区方案的部署步骤：3.1 网络规划在进行部署之前，需要进行网络规划，包括确定园区内网络设备的位置布局、光纤线路的敷设路径以及无线网络的覆盖范围等。
网络规划需要考虑用户数量、网络流量需求、设备布局等因素。
3.2 光纤网络部署在园区内部署光纤网络是宽带园区方案的关键步骤之一。
首先需要进行光缆敷设，将光纤线路连接到各个网络设备。
然后进行光纤线路的测试和质量验证，确保网络信号的正常传输。
3.3 设备配置在园区内部署网络设备，包括交换机、路由器、无线接入点等。
配置设备的IP 地址、子网掩码、网关等网络参数，以及相应的安全策略和服务配置。
3.4 无线网络覆盖根据网络规划，在园区内进行无线网络的覆盖布局。
设置合适的无线信道，调整无线发射功率和天线方向，优化无线网络信号覆盖范围和质量。
大型园区网络规划与设计方案
大型园区网络规划与设计方案随着科技的飞速发展和互联网的普及，现代园区已经不再只是单纯的生产基地，而是一个高度信息化的综合性服务平台。
网络作为其中最为重要的基础设施，不仅仅是数据的传递工具，更是企业和园区之间联系的桥梁。
因此，对于一家现代园区而言，进行科学的网络规划与设计显得尤为重要。
一、网络规划网络规划是指建设网络的总体分析、设计、组织和管理等一系列工作。
现代园区为了适应产业升级和创新发展的需要，应从以下三个方面进行网络规划。
1. 设备规划：包括交换机、路由器、防火墙、VPN网关等核心设备的选型和配置。
应根据园区规模和业务需求，科学合理地规划设备数量、型号和分布方式，以满足业务扩展和安全性要求。
2. 网络结构规划：现代园区网络结构一般分为校园网和互联网两个层次。
校园网指统一管理、统一维护的园区内网，互联网指园区与外部网络之间的连接。
校园网和互联网的拓扑结构应考虑网络稳定性、数据安全性和网络带宽带负载等因素。
3. IP地址规划：网络中各个设备需要一个独立的IP地址，因此在网络规划中需要规划掩码、网段等参数。
IP地址规划应避免地址冲突、重复和随意更改等情况，以确保网络正常通信。
二、网络设计网络设计是指在网络规划的基础上，对网络进行具体的实现和细节设计。
现代园区网络设计有以下要点：1. 网络拓扑设计：根据设备规划和网络结构规划，在园区内建立合理的网络拓扑以提高网络性能和可靠性。
例如采用星形、环形、树形等结构，应选择标准化的网络设备，并利用虚拟化技术统一管理网络运行状态。
2. 无线网络设计：在园区内建立覆盖面广、性能稳定的无线网络。
无线网络应考虑信号强度、用户量、流量和安全问题，应在关键区域增设信号放大器、无线网关等设备。
3. 安全策略设计：安全策略设计是保证网络安全的最重要措施。
应采用完整的安全策略体系，包括访问控制、数据加密、防火墙等安全技术。
此外还应定期对网络安全进行全面检查和测试，及时发现和排除潜在的安全隐患。
园区网无线方案
园区网无线方案1. 引言随着移动设备的普及和园区规模的扩大，园区内的网络建设变得尤为重要。
园区网无线方案是为了满足园区内居民和企业用户的高速、稳定、便捷的无线网络需求而设计的解决方案。
本文将介绍园区网无线方案的设计原则、网络架构以及实施步骤。
2. 设计原则园区网无线方案的设计需要遵循以下原则：2.1 覆盖范围广园区网无线方案需要考虑到园区范围的大小，确保无死角的覆盖。
无线基站的布设应该合理均匀，以提供稳定的无线信号。
2.2 高速稳定园区网无线方案应该提供高速的无线网络，满足用户对于大带宽需求。
同时，网络连接要稳定可靠，避免因为网络延迟或中断导致用户体验降低。
2.3 安全可控园区网无线方案应该考虑到安全性的需求。
对于敏感信息的传输，可以采用加密技术，确保数据的安全性。
另外，无线网络的访问控制和流量控制也需要考虑，以防止网络拥堵和滥用。
3. 网络架构园区网无线方案的网络架构如下图所示：+------------------+| Internet |+--------+---------+|+-----------------------------------+| 网络边界设备 || || +-------------------------+ || | 无线控制器 | || +-------------------------+ || | | |+-----------------------------------+|+----------------------+| 无线接入点（AP） |+----------------------+4. 实施步骤实施园区网无线方案的步骤如下：4.1 网络规划与设计在开始实施之前，需要通过对园区内的流量分析和用户需求的调研，进行网络规划与设计。
确定无线基站的布设位置、无线信号的覆盖范围和网络的带宽需求。
4.2 设备选型与采购根据网络规划与设计的结果，选择合适的无线控制器和无线接入点设备，并进行采购。
