继电保护期末试卷
继电保护期末考试
一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、能使电磁式低电压继电器动断触点闭合的最小电压称为低电压继电器的动作电压。
（错）最大电压2、电抗变压器二次输出电压对一次电流中的谐波成分有放大作用，对一次电流中的非周期电流有抑制作用。
（对）3、对继电保护的基本要求必需满足选择性、速动性、灵敏性。
（错）基本要求包括选择性、速动性、灵敏性和可靠性4、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。
（错）依靠动作电流的整定5、中性点直接接地电网发生接地故障时，故障点的零序电压最低，变压器中性点接地处的零序电压最高。
（错）故障点的零序电压最高，变压器中性点接地处的零序电压最低6、小接地电流系统中，电感电流对电容电流常用的补偿方式是欠补偿。
（错）过补偿7、在整定阻抗相同的情况下，过渡电阻对全阻抗继电器的影响小，对方向阻抗继电器影响大。
（对）8、相差高频保护是比较被保护线路两侧功率方向原理而动作的。
（错）比较被保护线路两侧电流相位9、对于YN,d11 接线的变压器，在装设常规纵差保护时，变压器YN侧的电流互感器二次绕组应接成星形，d侧的应接成角形，以消除由于相角差引起的不平衡电流，确保差动保护正确工作。
（错）变压器YN侧的电流互感器二次绕组应接成角形，d侧的应接成星形10、发电机纵差保护是发电机定子绕组匝间短路的主保护。
（错）相间短路11、继电保护装置一般由测量元件和逻辑元件组成。
（错）由测量元件、逻辑元件和执行元件12、过电流保护在系统运行方式变小时，保护范围将不变。
（错）变小13、电流互感器二次绕组的人为接地是属于保护接地，其目的是防止绝缘击穿时二次侧窜入高电压，威胁人身和设备安全。
（对）14、对线路的方向过电流保护，规定线路上电流的正方向为由线路流向母线。
（错）母线流向线路15、零序电流保护，能反映各种不对称性短路，但不反应三相短路。
（错）接地不对称性短路，不反应两相短路二、简答题（每题5分，共30分）1、画出三段式零序电流保护交流、直流展开图。
成人教育 《电力系统继电保护》期末考试复习题及参考答案
电力系统继电保护练习题A
一、名词解释
1．输电线路纵联保护
2．低频减载
3．变电站综合自动化
4．重合闸
5．横差动保护
6．低频减载
二、基础简答
1．在继电保护中为什么经常采用中间继电器？
2．网络型微机保护装置的优点有哪些？
3．母线保护按原理分有哪些类型？
4．电流保护三段式都分别是什么？它们是如何组成电流保护的主保护和后备保护？
5．微机继电保护的普遍特点有哪些？
三、画图说明题
1．请画出一次式继电器、二次式继电器的原理图，并加以简单说明。
2．从功能角度出发，画出典型的微机继电保护装置硬件系统结构图，并辅以简要解释。
3．请画出继电保护装置、选相元件与重合闸回路的配合关系图。
4．请画出断路器失灵保护说明图，并说明其工作过程。
5．请画出典型母线差动保护动作程序流程图。
6．请画出变电站多分段母线的三主变三分段备用电源自投方式说明图，并说明备用电源自投动作过程。
四、读图简述原理题
1．下图为限时电流速断保护的单相原理接线图，请指出1、2、3分别是什么继电器，并说明此接线图的工作原理。
1 2
2．下图为距离保护的时限特性及其与电流保护三段式关系示意图，请简述之。
3．下图是母线保护的一种原理图，请说明它是什么保护及对设备的要求，并解释在正常和外部故障时的电流情况。
4．下图为发电机的一个绕组内部匝间短路的横差动保护，请解释原理。
5．下图是微机保护装置的开关量从装置外部经过端子排引入装置的触点的原理图。
请说明其工作原理，并说明R2是起什么作用的电阻。
电力系统继电保护原理期末考试试题及详细答案
电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。
2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。
4、距离保护是一种根据距离远近确定的保护，反应的是距离。
受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。
7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。
1、（C）三相短路。
2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。
4、（C）定时限过电流保护。
5、（B）方向圆阻抗继电器。
6、处于（A）动作状态。
7、应该大于1，并取可能的最小值。
8、应采用（B）方向圆阻抗继电器。
9、可能误动。
10、保护1、2将拒动。
11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。
三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。
近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。
2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。
3、比率制动特性是指继电器动作值与电流比值成正比的特性。
最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。
4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。
继电保护测试题含参考答案
继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。
A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。
A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。
A、最大值B、有效值C、平均值D、瞬时值。
正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。
A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。
A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。
A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。
A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。

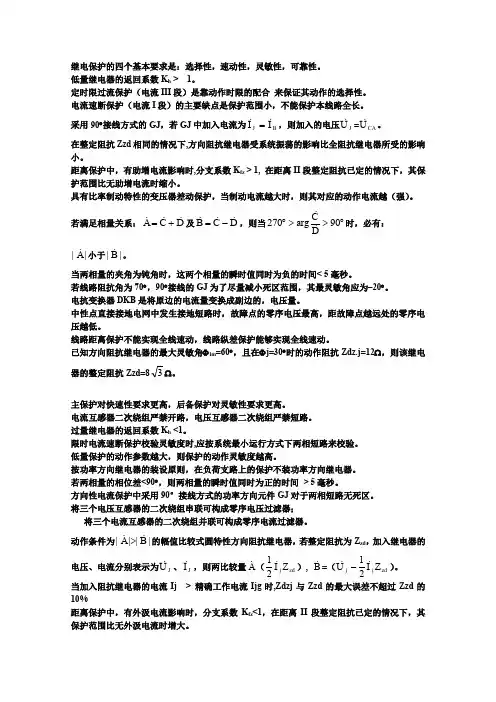

继电保护期末考试卷子
继电保护的四个基本要求是：选择性，速动性，灵敏性，可靠性。
低量继电器的返回系数K h > 1。
定时限过流保护（电流III 段）是靠动作时限的配合 来保证其动作的选择性。
电流速断保护（电流I 段）的主要缺点是保护范围小，不能保护本线路全长。
采用90︒接线方式的GJ ，若GJ 中加入电流为B J I I =，则加入的电压J U =CAU 。
在整定阻抗Zzd 相同的情况下,方向阻抗继电器受系统振荡的影响比全阻抗继电器所受的影响小。
距离保护中，有助增电流影响时,分支系数K fz > 1, 在距离II 段整定阻抗已定的情况下，其保护范围比无助增电流时缩小。
具有比率制动特性的变压器差动保护，当制动电流越大时，则其对应的动作电流越（强）。
若满足相量关系：D C A +=及D C B -=，则当︒>>︒90arg 270DC 时，必有： ||A小于||B 。
当两相量的夹角为钝角时，这两个相量的瞬时值同时为负的时间< 5毫秒。
若线路阻抗角为70︒，90︒接线的GJ 为了尽量减小死区范围，其最灵敏角应为–20︒。
电抗变换器DKB 是将原边的电流量变换成副边的，电压量。
中性点直接接地电网中发生接地短路时，故障点的零序电压最高，距故障点越远处的零序电压越低。
线路距离保护不能实现全线速动，线路纵差保护能够实现全线速动。
已知方向阻抗继电器的最大灵敏角Φlm =60︒，且在Φj=30︒时的动作阻抗Zdz.j=12Ω，则该继电器的整定阻抗Zzd=83Ω。
主保护对快速性要求更高，后备保护对灵敏性要求更高。
电流互感器二次绕组严禁开路，电压互感器二次绕组严禁短路。
过量继电器的返回系数K h <1。
限时电流速断保护校验灵敏度时,应按系统最小运行方式下两相短路来校验。
低量保护的动作参数越大，则保护的动作灵敏度越高。
按功率方向继电器的装设原则，在负荷支路上的保护不装功率方向继电器。
若两相量的相位差<90︒，则两相量的瞬时值同时为正的时间 > 5毫秒。
电力系统继电保护考核试卷
C.正确动作的稳定性
D.不正确动作的稳定性
10.电压互感器二次侧的额定电压为（）
A. 100V
B. 110V
C. 220V
D. 380V
11.电流互感器接线方式中，用于线路保护的接线方式是（）
A.星形接线
B.三角形接线
C.两相不完全星形接线
D.两相完全星形接线
12.下列哪种保护装置主要用于变压器保护？（）
18.以下哪些属于电力系统继电保护的基本要求（）
A.可靠性
B.灵敏性
C.选择性
D.经济性
19.以下哪些是电压互感器的主要作用（）
A.提供测量用的电压信号
B.降低一次侧高电压
C.隔离一次侧和二次侧
D.提供保护用的电压信号
20.以下哪些情况下，保护装置可能不会动作（）
A.系统发生轻微故障
B.保护装置故障
D.保护装置对故障距离的测量能力
17.电流互感器在运行过程中，其准确度级不会受到（）的影响。
A.环境温度
B.二次负荷
C.一次电流
D.二次回路接线方式
18.下列哪种保护装置主要用于母线保护？（）
A.差动保护
B.阶段式过电流保护
C.零序电流保护
D.电流速断保护
19.电压互感器的变比误差和角度误差与（）有关？
电力系统继电保护考核试卷
考生姓名：________________答题日期：________________得分：_________________判卷人：_________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.电力系统继电保护的主要作用是（）
继电保护考试题(含答案)
继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。
A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。
A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。
A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。
A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。
A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。
继电保护期末试卷
继电保护期末试卷`⼀、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输⼊的三相电压中的正序分量成正⽐的⼀种装置。
（）2、电流互感器是供给继电保护、⾃动装置以及测量仪表电流的电源设备，它的⼆次侧可以开路运⾏。
（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。
（）4、电流保护的接线系数定义为流⼊继电器的电流与电流互感器⼀次电流之⽐。
（）5、在⼩接地电流系统中，某处发⽣单相接地短路时，母线电压互感器开⼝三⾓形的电压不管短路点距离远近，电压基本⼀样⾼。
（）6、某些整流型功率⽅向继电器，由于其电压回路具有记忆作⽤，所以在被保护线路始端三相短路时不存在电压死区。
（）7、就阻抗继电器的接线⽅式⽽⾔，对于⽤作接地短路测量元件的阻抗继电器，原则上应采⽤线电压、相电流及零序电流补偿的接线⽅式。
（）8、⾼频闭锁⽅向保护中，由判断功率⽅向为正的保护发出闭锁信号，闭锁两侧保护。
（）9、变压器励磁涌流中仅含有很⼤的周期分量，且波形之间出现间断⾓。
（）10、发电机定⼦绕组任何处发⽣单相接地故障，基波零序电压的接地保护都能保护到。
（）11、⽆时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。
（）12、三段电流保护中I、II段保护区是稳定的，不随系统运⾏⽅式改变。
（）13、在⼤接地电流系统中，线路始端发⽣两相⾦属性短路接地时，零序⽅向过流保护中的⽅向元件将拒动。
（）14、在变压器中性点直接接地系统中，当系统发⽣单相接地故障时，将在变压器中性点产⽣很⼤零序电压。
（）15、系统振荡时，距离II段保护受振荡影响较⼤，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。
（）⼆、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪⼏种保护⽅式？任选⼀种保护，简单说明原理。
2、说明相差⾼频保护的⼯作原理。
3、画出变压器低电压起动的过电流保护交流、直流展开图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
`一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输入的三相电压中的正序分量成正比的一种装置。
（）2、电流互感器是供给继电保护、自动装置以及测量仪表电流的电源设备，它的二次侧可以开路运行。
（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。
（）4、电流保护的接线系数定义为流入继电器的电流与电流互感器一次电流之比。
（）5、在小接地电流系统中，某处发生单相接地短路时，母线电压互感器开口三角形的电压不管短路点距离远近，电压基本一样高。
（）6、某些整流型功率方向继电器，由于其电压回路具有记忆作用，所以在被保护线路始端三相短路时不存在电压死区。
（）7、就阻抗继电器的接线方式而言，对于用作接地短路测量元件的阻抗继电器，原则上应采用线电压、相电流及零序电流补偿的接线方式。
（）8、高频闭锁方向保护中，由判断功率方向为正的保护发出闭锁信号，闭锁两侧保护。
（）9、变压器励磁涌流中仅含有很大的周期分量，且波形之间出现间断角。
（）10、发电机定子绕组任何处发生单相接地故障，基波零序电压的接地保护都能保护到。
（）11、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。
（）12、三段电流保护中I、II段保护区是稳定的，不随系统运行方式改变。
（）13、在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将拒动。
（）14、在变压器中性点直接接地系统中，当系统发生单相接地故障时，将在变压器中性点产生很大零序电压。
（）15、系统振荡时，距离II段保护受振荡影响较大，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。
（）二、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪几种保护方式？任选一种保护，简单说明原理。
2、说明相差高频保护的工作原理。
3、画出变压器低电压起动的过电流保护交流、直流展开图。
4、引起比率制动式变压器纵差动保护整定计算中不平衡电流的原因有哪些？5、发电机定子绕组匝间短路故障，中性点有三个引出端时应装设哪种保护？简述原理。
6、发电机应装设哪些保护？（至少五种）三、分析题（每题10分，共30 分）1、输电线路方向电流保护的功率方向继电器为LG-11型，采用90°接线方式，且功率方向继电器内角为45°，在保护安装处正方向出口发生AC两相相间短路，短路阻抗角为70°，对A相功率方向继电器，试回答下列问题：（1）功率方向继电器的电流、电压线圈接入的是什么量？（2）写出功率方向继电器动作范围表达式；（3）通过相量图分析功率方向继电器动作行为。
2、输电线路装设距离保护，试分析在保护安装处和故障点间有助增或外汲分支线时，分支系数对距离保护的测量阻抗、保护范围、灵敏度的影响，以及在保护整定计算中怎样考虑这些影响？3、元件固定连接的双母线电流差动保护,当元件固定连接破坏后，如将图中3QF由Ⅱ组母线转接到Ⅰ组母线，当母线Ⅰ故障时电流分布如何？在图中标出。
保护动作情况如何？试说明之。
四、计算题（共10 分）下图所示35KV 单电源辐射线路，L 1 和 L 2装设三段式电流保护。
已知L 1最大负荷电流为200A ， L 2过流保护动作时间为2秒。
试对线路L 1三段式电流保护整定计算，并选择保护接线方式。
（I rel K ，∏rel K ，I∏rel K ，Kss ，Kres ，△）二、一、 填空（每题1 分，共20 分）1、 电力系统对继电保护的基本要求是满足 （ ）、（ ）、（ ）和（ ）。
2、 能使低电压继电器动断触点闭合的（ ）电压，称为低电压继电器的动作电压；能使低电压继电器动断触点打开的（ ）电压，称为低电压继电器的返回电压。
3、 通过调节电抗变压器的（ ）能够改变电抗变压器的转移阻抗角；通过调节电抗变压器的（ ）能够改变电抗变压器的 转移阻抗的大小。
4、 在中性点不接地系统中，发生单相接地时故障线路保护安装处零序电流为（ ）；非故障线路保护安装处零序电流为（ ）。
5、 中性点直接接地电网发生单相接地故障时，零序电流由接地点零序电压产生，（ ）的零序电压最高；（ ） 的零序电压最低。
6、瓦斯保护反映变压器油箱内部的各种故障，分为轻瓦斯保护和（ ）。
7、变压器空载投入时励磁涌流的特点是（ ）、（ ）和（ ）。
8、发电机定子绕组在距中性点α处发生单相接地故障时，发电机机端对地零序电压等于（ ）；中性点处对地零序电压等于（ ）。
9、发电机失磁后，无功功率因数角由正变为负，因此测量阻抗由第（ ）象限过渡到第（ ）象限。
二、判断对错，若有错请改正：（每题3分，共15 分）1、 在微机保护中，采样保持电路的作用是，在一个极短的时间内测量模拟输入量在该时刻的瞬时值，并在A/D 转换期间内，保持 其输出不变。
2、 微机保护装置的开关量输入，是指开关触点接通状态向微机保护的输入。
3、同一条线路上的零序过电流保护的动作时限大于相间短路过电流保护的动作时限。
4、复合电压起动的过电流保护与低电压起动的过电流保护在变压器发生不对称短路时有相同的灵敏度。
5、为避免转子回路瞬时两点接地使横差保护误动作，当转子回路一点接地后，应使单继电器横差保护瞬时动作。
三、分析题（每题10分，共30 分）1、 如图所示负序电压滤过器，由于运行人员不慎将输入的A 、B 端子接反，用相量图分析该电压滤过器是否还能输出负序电压？ （A A X R 3=、C C X R 31=）2、对于元件固定连接的双母线完全差动保护,当固定连接方式被破坏后，即线路L2由原来的I 母运行倒到II 母运行，试用电流分布图分析母线外部K 点故障时保护的动作情况。
3、用单相原理接线图分析输电线路纵差保护的工作原理，并说明不平衡电流产生的原因是什么？四、整定计算题（每题10分，共10 分）如图所示35KV单侧电源辐射网中，AB线路的保护1拟定为三段式电流保护，采用两相不完全星形接线。
已知线路AB的最大负荷电流为88A，电流互感器的变比为200/5，在最大和最小运行方式下，K1、K2及K3点发生三相短路时的电流值见下表。
BC线路的过电流保护2的动作时间为2s。
试计算保护1的定时限过电流保护的动作电流、动作时间及灵敏度校验。
（第Ⅲ段的可靠系数为1.2，自起动系数为1. 5，返回系数0.85)短路点K1K2K33520 740 310最大运行方式下三相短路电流（A）最小运行方式下三相2420 690 300短路电流（A）1、以定时限过电流保护为例用电网接线图说明为什么双电源网络要加装功率方向继电器？功率方向继电器的作用是什么？2、LCD—15型比率制动式差动继电器各部分的作用是什么？3、按照GB14258—1993《继电保护和安全自动装置技术规程》的规定，容量为200MW的汽轮发电机不正常运行应装设那些保护装置？六、画图题（每题 10分，共10分）根据方向阻抗继电器的特性圆，写出幅值比较原理的动作方程，并画出其交流回路的原理接线图。
卷三、一、 填空（每题1 分，共20 分）1、后备保护是指当主保护或断路器拒动时用来切除故障的保护，按其作用不同可分为（ ）和（ ）两种。
2、能使电流继电器动合触点（ ）的最小电流称为继电器的动作电流；能使电流继电器动合触点（ ）的最大电流称为继电器的返回电流。
3、接线系数是流入（ ）的电流与（ ）电流之比。
4、平行线路横联差动方向保护是按照比较两回线（ ）原理而构成的一种保护。
5、为了消除母线和靠近母线处短路时方向阻抗继电器的死区，并考虑母线保护的后备，可以采用（ ）继电器作起动元件。
6、通常由（ ）和（ ）作为变压器的主保护。
7、方向高频保护的基本原理是（ ）；相差高频保护的基本原理是（ ）。
8、相间短路的过电流保护的动作电流按照躲过（ ）电流整定；而零序过电流保护的动作电流按照躲过（ ）电流整定。
因此，零序过电流保护的灵敏度（ ）相间短路的过电流保护的灵敏度。
9、继电保护中的高频通道按工作方式可分为（ ）、（ ）和（ ） 三大类。
10、对于大型变压器常采用负序过电流保护和单元件低电压起动过电流保护，其中负序过电流部分作为（ ）的后备保护；而用单元件低电压起动过电流部分作为（ ）的后备保护。
二、判断对错，若有错请改正：（每题3分，共15 分）4、 电力系统振荡时，会使距离保护误动作，因此要装设振荡闭锁装置。
5、 微机型继电保护装置的硬件系统，一般由数据采集系统和CPU 主系统组成。
6、 微机保护装置外部引入的触点，为了避免引入干扰，应经光电隔离电路后再引至微机并行接口。
7、 输电线路纵差动保护的基本原理是基于比较被保护线路始端和末端电流的大小原理构成的。
5、发电机的纵差动保护在电流互感器二次回路断线时不会误动作。
三、分析题（每题10分，共30 分）1、已知线路短路阻抗角为60°，功率方向继电器采用90°接线方式，当线路正方向出口附近发生AB 两相短路时，用相量图分析要想使A 相功率方向继电器动作最灵敏，功率方向继电器 内角α=？2、如图所示的双侧电源的三绕组变压器在三侧都装设了过电流保护，试分析要想在1K 、2K 、3K 故障时保证选择性应如何整定各侧过电流保护的动作时间。
3、如图所示输电线路电流保护采用两相电流差接线方式，已知电流互感器变比为300/5，一次侧负荷电流为260A ，继电器动作电流为9A ；（1）分析在输电线路正常运行时该电流继电器动作行为；（2）若A 相电流互感器二次极性端接反，分析在输电线路AC 两相短路时该电流继电器动作行为。
四、整定计算题（每题10分，共10 分）如图所示35kV 电网线路AB 保护1拟定采用三段式电流保护，采用两相不完全星形接线；已知线路AB 最大负荷电流为300A ；电流互感器变比为200/5；在最大及最小运行方式下各点短路电流见下表，保护2过电流保护的动作时间为1.5s ，保护3过电流保护的动作时间为2s ，试对保护1过电流保护进行整定计算及灵敏度校验。
（设rel K=1.15; res K =0.85；ss K =1.5）短路点K 1 K 2K 3K 4最大运行方式下三相短路电流（A ） 5300 1820 800 1210 最小运行方式下两相短路电流（A ）40701472 667 849五、问答题：（每题5分，共15分）1、无选择性绝缘监视装置的原理是什么？当发生单相接地故障时，应如何查找故障线路？2、电流比相式母线保护基本原理是什么？3、发电机定子绕组发生单相接地故障时，基波零序电压和三次谐波电压的特点是什么？？六、画图题（每题 10分，共10分）1、根据全阻抗继电器的特性圆，写出相位比较原理的动作方程，并画出其交流回路的原理接线图。
