EOCR-SS__过流继电器说明书

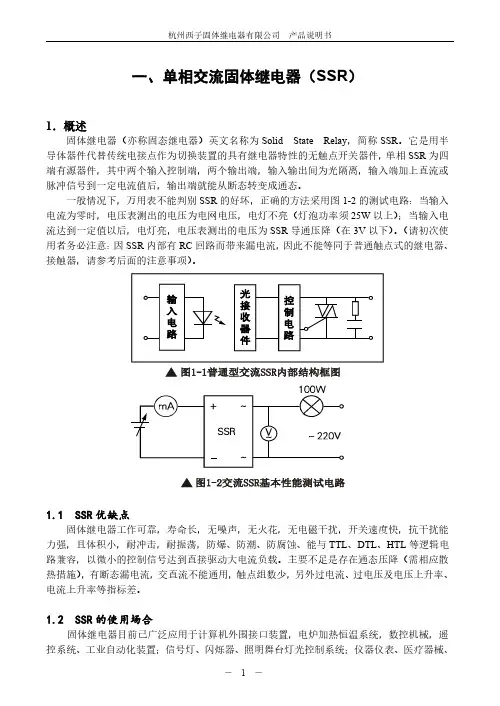

单相交流固体继电器SSR
一、单相交流固体继电器（SSR）
1．概述
固体继电器（亦称固态继电器）英文名称为 Solid State Relay，简称 SSR。它是用半 导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相 SSR 为四 端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或 脉冲信号到一定电流值后，输出端就能从断态转变成通态。
3.2.4 85A、125A、155A、190A、240A、290A、350A、400A、500A 长条形固体继电器为
铜底，工程塑料外壳，大电流片状电极，固定在散热器上使用，固定单只长条形 SSR 的散热器可选择 F-80 及 A 系列散热器等；三相负载功率较大时一般多采用三只长条 形固体继电器作为一组三相“开关”（比一只三相固体继电器优越），三只长条形 SSR 装在一只带风扇冷却的 A 系列散热器上作为一个三相功率组件（散热器上装一只 75 度温度开关）。
电网电压波形
1.4 过零型与随机型 SSR 的区别
当输入端施加有效的控制信号时， 随机型 SSR 输出端立即导通（速度为微 秒级），而过零型 SSR 则要等到负载电 压过零区域(约±15V)时才开启导通。当 输入端撤消控制信号后，过零型和随机 型 SSR 均在小于维持电流时关断。虽然 过零型 SSR 有可能造成最大半个周期的 延时，但却减少了对负载的冲击和产生 的射频干扰，成为理想的开关器件，在 “单刀单掷”的开关场合中应用最为广 泛。 随机型 SSR 的特点是反应速度快， 它可以控制移相触发脉冲达到方便地改 变交流电网电压，从而应用于精确地调 温、调光等阻性负载及部分感性负载场 合。
24VAC-500VAC
注：A：480V 等级的固体继电器还具有更高的静态 dv/dt 指标。

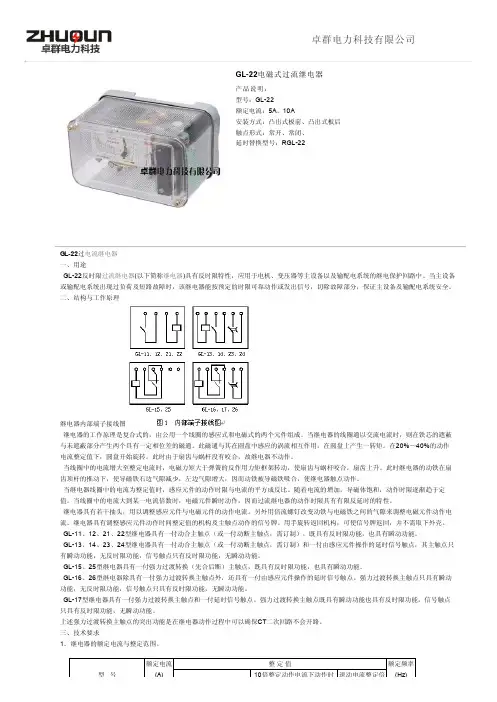

GL-22电磁式过流继电器说明书_价格及接线图_工作原理
GL-22电磁式过流继电器产品说明：型号：GL-22额定电流：5A、10A安装方式：凸出式板前、凸出式板后触点形式：常开、常闭、延时替换型号：RGL-22GL-22过电流继电器一、用途GL-22反时限过流继电器(以下简称继电器)具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。
当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。
二、结构与工作原理继电器内部端子接线图继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。
当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。
此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。
在20%～40%的动作电流整定值下，圆盘开始旋转。
此时由于扇齿与蜗杆没有咬合，故继电器不动作。
当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。
此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。
当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。
随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。
当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而过流继电器的动作时限具有有限反延时的特性。
继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。
另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。
继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。
用手旋转返回机构，可使信号牌返回，并不需取下外壳。
GL-11、12、21、22型继电器具有一付动合主触点（或一付动断主触点，需订制），既具有反时限功能，也具有瞬动功能。
GL-13、14、23、24型继电器具有一付动合主触点（或一付动断主触点，需订制）和一付由感应元件操作的延时信号触点，其主触点只有瞬动功能，无反时限功能，信号触点只有反时限功能，无瞬动功能。
单相交流固体继电器SSR
电压
220VAC
380VAC
480VAC
电流 过零型
随机型
过零型
随机型
过零型
随机型
2A
220D02
220D02P
380D02
380D02P
2-6A 无
3A
220P
立式 3A 220D3L
220D3LP
380D3L
380D3LP
4A
220D04
220D04P
控制电压 随机型 SSR 阻性 负载上的电压波形
过零型 SSR 阻性 负载上的电压波形
电网电压波形
控制脉冲 随机型 SSR 阻性 负载上的电压波形
1.5 双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别
在感性负载的场合，当 SSR 由通态关断时，由于电流、电压的相位不一致，将产生一个 很大的电压上升率 dv/dt（换向 dv/dt）加在双向可控硅两端，如此值超过双向可控硅的换向 dv/dt 指标(典型值为 10V/μs)则将导致延时关断，甚至失败。而单向可控硅为单极性工作状 态，只受静态电压上升率 dv/dt(典型值为 100V/μs)影响，由两只单向可控硅反并联构成的增 强型 SSR 比由一只双向可控硅构成的普通型 SSR 的换向 dv/dt 有了很大提高，因此在感性或 容性负载场合宜选取增强型 SSR。
190A H220D190 H220D190P H380D190 H380D190P H480D190 H480D190P
240A H220D240 H220D240P H380D240 H380D240P H480D240 H480D240P
290A H220D290 H220D290P H380D290 H380D290P H480D290 H480D290P
欣灵 GL-10、20系列反时限过流继电器 说明书
一、用途GL-10、20系列反时限过流继电器（以下简称继电器），应用于电机、变压器等主要设备以及输配电系统的继电器保护回路中，当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全运行。
二、型号及含义继电器的型号及其所代表的意义如下： G L — □□ / □ 规格代号（以数字表示具体规格） 设计序号（用两位数字） 电流继电器感应式三、技术要求1、继电器额定电流及调整范围，见表1；2、额定频率：50Hz ；3、线圈的长期允许电流为110%额定电流；4、返回系数：GL-12112221、、型不小于0.85。
GL-1615141326252423、、、、、、 型不小于0.8； 5、动率消耗：当电流等于继电器整定电流时继电器线圈所消耗的功率不大于15V A ；6、绝缘强度：能耐受50Hz 交流电压2000V 历时1分钟；7、绝缘电阻：继电器各导电电路连在一起对外壳及外露的非带电金属部分之间及线圈电路对触点电路之间的绝缘电阻，在温度为40℃±2℃及相对湿度为90%时其绝缘电阻值应不小于4M Ω。
8、触点性能（1）常开接点在电压不大于220V 时，能接爱直流或交流5A 、但是断开它所接通的电路时，应当由其他触点担任。
例如油开关的辅助触点。
（2）常闭接点应能断开电压不超过220V 及电流不超过0.5A ，容量为50W 的有感负荷的直流电路，或电压不超过250V 及电流不超过2A ，容量为250V A 的交流电路。
（3）过渡转换主触点通断能力：被控电路由变流器供电，且其阻抗值在电流为3.5A 时不大于4.5Ω，当电流增至150A 时，继电器主触点能够将这个电路分流接通与分流断开。
（4）常开辅助触点性能，在电压不超过220V 时，能接通或断开电流不超过0.2A 的直流无感电路或电流不超过0.5A 的交流电路。
继电器的规格列于表1* （1）动作时间：是指10倍整定动作电流时的动作时间。

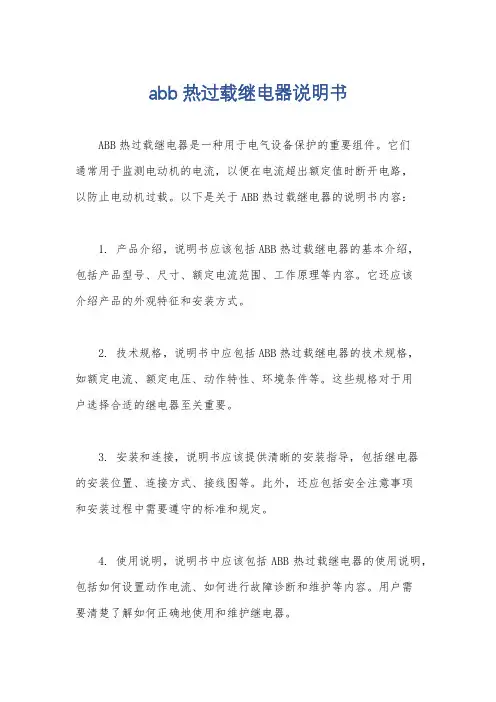

abb热过载继电器说明书
abb热过载继电器说明书
ABB热过载继电器是一种用于电气设备保护的重要组件。
它们
通常用于监测电动机的电流，以便在电流超出额定值时断开电路，
以防止电动机过载。
以下是关于ABB热过载继电器的说明书内容：
1. 产品介绍，说明书应该包括ABB热过载继电器的基本介绍，
包括产品型号、尺寸、额定电流范围、工作原理等内容。
它还应该
介绍产品的外观特征和安装方式。
2. 技术规格，说明书中应包括ABB热过载继电器的技术规格，
如额定电流、额定电压、动作特性、环境条件等。
这些规格对于用
户选择合适的继电器至关重要。
3. 安装和连接，说明书应该提供清晰的安装指导，包括继电器
的安装位置、连接方式、接线图等。
此外，还应包括安全注意事项
和安装过程中需要遵守的标准和规定。
4. 使用说明，说明书中应该包括ABB热过载继电器的使用说明，包括如何设置动作电流、如何进行故障诊断和维护等内容。
用户需
要清楚了解如何正确地使用和维护继电器。
5. 故障排除，说明书应该包括常见故障的排除方法和维修指导，以帮助用户在继电器出现故障时快速解决问题。
6. 安全注意事项，最后，说明书应该包括关于继电器安全使用
的注意事项，以及在维修和更换继电器时需要遵守的安全规定。
总的来说，ABB热过载继电器的说明书应该全面介绍产品的技
术参数、安装使用方法、维护保养和安全注意事项，以帮助用户正确、安全地使用这一重要的电气设备保护组件。

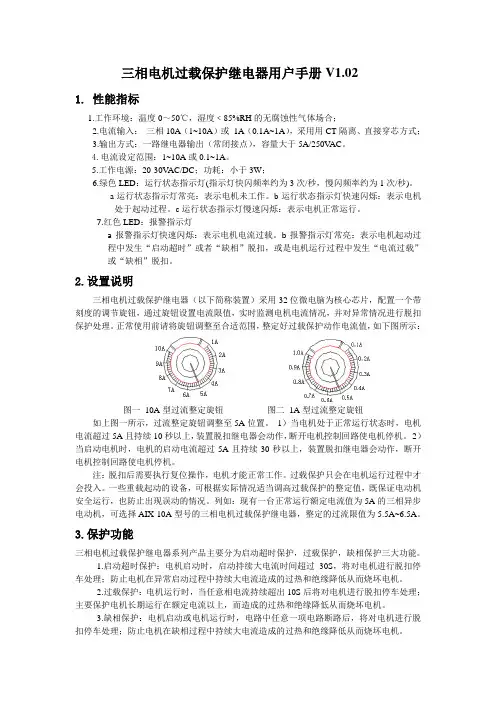

三相电机过载保护继电器用户手册V1.02
三相电机过载保护继电器用户手册V1.021.性能指标1.工作环境：温度0～50℃，湿度﹤85%RH的无腐蚀性气体场合；2.电流输入：三相10A（1~10A）或1A（0.1A~1A），采用用CT隔离、直接穿芯方式；3.输出方式：一路继电器输出（常闭接点），容量大于5A/250V AC。
4.电流设定范围：1~10A或0.1~1A。
5.工作电源：20-30V AC/DC；功耗：小于3W；6.绿色LED：运行状态指示灯(指示灯快闪频率约为3次/秒，慢闪频率约为1次/秒)。
a运行状态指示灯常亮：表示电机未工作。
b运行状态指示灯快速闪烁：表示电机处于起动过程。
c运行状态指示灯慢速闪烁：表示电机正常运行。
7.红色LED：报警指示灯a报警指示灯快速闪烁：表示电机电流过载。
b报警指示灯常亮：表示电机起动过程中发生“启动超时”或者“缺相”脱扣，或是电机运行过程中发生“电流过载”或“缺相”脱扣。
2.设置说明三相电机过载保护继电器（以下简称装置）采用32位微电脑为核心芯片，配置一个带刻度的调节旋钮，通过旋钮设置电流限值，实时监测电机电流情况，并对异常情况进行脱扣保护处理。
正常使用前请将旋钮调整至合适范围，整定好过载保护动作电流值，如下图所示：图一10A型过流整定旋钮图二1A型过流整定旋钮如上图一所示，过流整定旋钮调整至5A位置。
1）当电机处于正常运行状态时，电机电流超过5A且持续10秒以上，装置脱扣继电器会动作，断开电机控制回路使电机停机。
2）当启动电机时，电机的启动电流超过5A且持续30秒以上，装置脱扣继电器会动作，断开电机控制回路使电机停机。
注：脱扣后需要执行复位操作，电机才能正常工作。
过载保护只会在电机运行过程中才会投入。
一些重载起动的设备，可根据实际情况适当调高过载保护的整定值，既保证电动机安全运行，也防止出现误动的情况。
列如：现有一台正常运行额定电流值为5A的三相异步电动机，可选择AIX-10A型号的三相电机过载保护继电器，整定的过流限值为5.5A~6.5A。
JSL 定时限过流继电器 说明书
JSL
定时限过流继电器
1 适用范围
JSL定时限过流继电器，用于过负荷与短路保护，用为时限元件。
3.1 过电流整定范围：A、2.0-9.9A；级差0.1A；B、10-50A；级差1A。
3.2 延时整定范围：0.05S-9.99S；级差0.01S。
3.3 速断倍数整定范围：2.0-8.0；级差0.1。
3.3 返回系数不小于0.90。
3 主要参数及技术性能
2 型号及含义
J S L-□□/□
额定电流
触点形式
定时限过流继电器
集成电路
C
4 其它
4.1 内部接线：
4.2 特点：
4.2.1 核心元件采用美国芯片，可靠性强，无须辅助电源。
4.2.2 整定方便、直观、改变整定值后，无须再校验。
4.2.3 采用单片机，精度高，稳定性强，冬夏温差变化影响极小。
备注：a.在测试时，用变压器作为电流源时，要求次级匝数与电流互感器匝数相当。
b.采用电流通断法测量延时时间时，由于电源建立有延迟，故有误差，而在正常工作期间，电源是 一直存在的，建立电源的误差便自动消除。
4.3 安装方式：
JSL定时限过流继电器的安装结构与电磁式GL-10系列相同。
订货时须指明型号、额定电压及接线方式(前接线或后接线)。
5 订货须知。
宇电SSR系列固态继电器 S051-06说明书
●控制方式: 过零触发
●工作温度：-20℃-80℃
●通态压降：≤1.2V
●壳 体：阻燃、绝缘
●漏 电 流：≤2mA
●外形尺寸：
●反应时间：＜10mS
58L×42W×26H
●绝缘强度: ≥2500V
●重 量：85克
●绝缘电阻: ≥100M
●安置方式：螺栓固定
●电压指数上升率dv/dt：≥500VUS
二、技术指标
●额定工作电压、电流及推荐电流
型号
额定电流 额定工作电压 推荐电流
SSR15
15A
24-240VAC
8A
SSR20
20A
24-240VAC
12A
SSR20H
20A
24-415VAC
12A
SSR20GW 20A
பைடு நூலகம்
24-240VAC
12A
SSR25
25A
24-240VAC
15A
SSR40
40A
三、外形尺寸及接线图
42
46 5.5
58
-4
1
LOAD
SOLID STATE RELAY 额定工作电压
3+
2
宇电固态继电器SSR使用说明书
一、概述
宇电生产的SSR系列小型固态继电器，采用高 端固态继电器使用的恒流驱动线路，典型驱动电流 恒定在5-6mA,功耗低且可靠性高；配合光电耦合过 零触发器，具有对电网干扰小且绝缘耐压高的优 点，输出端采用压敏电阻吸收电网尖蜂电压，漏电 流小并能长期可靠使用。
24-240VAC
20A
SSR40H
40A
24-415VAC
20A
SSR40GW 40A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接点容量
3A/250VAC阻抗负荷
允许误差
电流
±5%
时间
±10%
温度
储藏
-30～80℃
运行
-25～70℃
湿度
无结冰状态下45—85%RH
绝缘电阻
对地绝缘
大于10MΩ(500VAC兆欧表)
耐压
对地耐压
2Kv、60Hz 1分钟
功耗
0.5 W以下
安装方式
35mm导轨式
□外型尺寸图
□指示灯状态说明
3．起动电机，待电机运行平稳后（即超过起动延时时间D-TIME值），将过电流设定旋钮（LOAD）逆时针方向缓慢旋转到红色指示灯（LED）亮为止，此点为实际运行电流值的100%。再将旋钮顺时针方向旋至红色指示灯刚刚熄灭处（在动作延时O-TIME设定时间内），此点为实际运行电流值的103%。继续顺时针方向旋转过电流设定钮（LOAD），将其设定在合适的过电流值上。（推荐过电流值为实际运行电流值的110%～125%之间）
1、本继电器接通电源后绿色指示灯（LED）亮，表示已进入正常状态。
2、工作中如红色指示灯亮，则表示本继电器的保护功能动作。
□测试按钮使用说明
工作中应定期对继电器进行测试，方法如下：
在无负荷状态下，按动测试铵钮（TEST）不松手，此时红色指示灯亮。经过起动延时与动作延时时间后，可听到“哒”的一声继电器动作声，此时，松开测试按钮（TEST），红色指示灯常亮，表示继电器工作正常。完成上述工作后按复位（RESET）钮复位，进入正常工作状态。
60～800
05型与外部互感器组合使用（变流比：100/5～800/5）
时间设定
起动延时
0.2～30秒
动作延时
0.2～10秒
复位方式
断电及手动复位
动作时间
特性
定时限
工作电源
440
180～480VAC
其他电压
24、36、110、660V订购生产
工作频率
50/60Hz
辅助接点
95-98
接点动合（常开）
95-96
注：本资料为现有产品使用说明，如有变更恕不另行通知。所使用的电气符号均符合GB4728-84（85）《电气图用图形符号》及GB7159-87《电气技术中文字符号制定通则》之规定。
□典型接线图
□定购指南
E O C R–S S-0 5-4 4 0
①②③
1类型：SS型电子式过电流继电器
2型号：05（1～5A）
4．根据电机正常起动运行情况,重新校准起动延时时间(D-TIME)。一般设定值比实际值大2～3秒。
5．依据实际情况重新设定动作延时（O-TIME）时间。
6．设置后应按测试钮（TEST）来检查设置结果。
□面 板 结 构 图
□技 术 指 标
电流设定
型号
设定范围
05
1.0～5A
30
5.0～30A
60
5.0～60A
1．具有过电流、缺相、堵转等保护功能。
2．利用三种不同型号（05、30、60）可在0.1～60A范围内实现保护。若超过60A（最大到800A）需配外部互感器组合使用。
3．起动延时、动作延时、过负荷值可分别设定。
4．工作电源为180～480VAC（24V、36V、110V、660V电源定购生产）。
5．两指示灯（LED）分别显示电源状态（绿）及动作状态（红）。
3工作电源：440（180～480VAC）
□英、汉对照表
英文
中文
D-TIME（sec）
起动延时（秒）
O–TIME(sec)
动作延时（秒）
LOAD(A)
过电流值（安）
TEST
测试
RESET
复位
□概述
EOCR-SS是超小型定时限动作特性的过电流继电器。利用主回路相线穿过两个互感器（CT）取得电流感应信号。当负载异常时，经内部继电器动作切断控制回路电源，达到保护负载的目的。它具有体积小、重量轻、抗干扰、无噪音、性能可靠、保护功能强、安装使用方便等优点。主要适用于电机、设备等的过载保护。
□功能
6．继电器动作后，可用手动复位（按RESET钮）及断电方式复位。
□设置方法
参照典型接线图完成接线后，应对继电器进行必要的设置，以保证继电器能正常工作，方法如下：
1．在电机起动前，根据电机实际起动时间，将起动延时（D-TIME）旋钮调到该值（最好多加2～3秒），如无法确定，可将该旋钮调到最大值。
2．将动作延时旋钮（O-TIME）及过电流设定钮（LOAD）调整到最大值。
