串并联电路的电流规律练习题
五、探究串、并联电路的电流规律
5 分钟训练 (预习类训练，可用于课前)
1.甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。
2.如图5-5-1所示的电路，闭合S后，电流表A1、A2的示数分别为I1、I2，各示数间的关系为（）
图5-5-1
A.I1＝I2
B.I1>I2
C.I1<I2
D.无法确定哪个大
10 分钟训练 (强化类训练，可用于课中)
1.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（）
A.一定是串联
B.一定是并联
C.可能串联，也可能并联
D.无法确定
2.(经典回放)如图5-5-2所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
图5-5-2 图5-5-3
3.(经典回放)在图5-5-3所示的电路中，L1和L2为两个灯泡，开关S1、S2、S3原来都是断开的，则（）
A.只闭合S2时，L1和L2是串联的
B.只闭合S1时，L1和L2是串联的
C.只闭合S3时，L1和L2是串联的
D.同时闭合S1和S3时，L1和L2是串联的
4.（2010广西贵港钦州模拟）在“用电流表测电流”的实验中，某同学接成如图5-5-4(a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图5-5-4(b)所示，则通过灯L2的电流为________A，10 s内通过灯L1的电荷量为_________C。
图5-5-4
5.在并联电路中，某一支路中的电流会不会大于或等于干路中的电流?(可与水流比较回答)
鲨鱼与鳄鱼
在一个河塘边，一个旅游者问一个村民：“这河里能洗澡吗？”村民说：“不能，因为这条河里有鳄鱼。
”旅游者很吃惊地问：“那在河的下游呢？”村民看了看旅游者说：“那当然可以了，因为这里的鳄鱼怕那里的鲨鱼……”
30分钟训练 (巩固类训练，可用于课后)
1.在图5-5-5所示的电路中，当开关S闭合后，电流表测的是通过________的电流。
图5-5-5
2.一个开关同时控制两盏电灯，下列说法不正确的有（）
A.不能判断出这两盏灯是串联的
B.能判断出这两盏灯是串联的
C.电流表测出通过两灯的电流肯定相等
D.电流表测出通过两灯的电流肯定不相等
3.（2010广东梅州模拟）如图556所示的电路中，电流表测量的是（）
图5-5-6
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
4.要想同时知道干路电流和各支路的电流，如图5-5-7所示，各测量方式中正确的是（）
图5-5-7
5.用电流表测量通过灯L2的电流，在图5-5-8所示的四个电路中，正确的是（）
图5-5-8
6.如图5-5-9所示，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是____________，通过灯L2的电流是____________；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为____________，通过灯L2的电流为____________。
图5-5-9 图5-5-10
7.在探究串联电路的电流规律时，小敏同学连成了如图5-5-10所示的电路。
在连接电路时，电键应____________；检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她应____________；实验时，她记录了下表中的实验数据，由表1中的实验数据可知____________。
小刚同学也做了此实验。
记录的数据如表2所示，从表2中可以看出d 处的电流比a 、b 、c 处的电流大许多，出现这种情况的原因可能是____________________________________。
表1 表2
8.现有电源、开关、导线、两只灯泡和两只电流表，如图5-5-11所示，请你设计一个电路，要求：两只灯泡并联，两只电流表接入电路中，只要将开关闭合，就能测出干路电流和其中一条支路上的电流。
图5-5-11 图5-5-12
(1)画出你设计的电路图。
(2)按照你设计的电路将图5-5-12中的元件连接起来。
(已知干路上的电流约0.56 A) 9.如图5-5-13所示，桌面上有两个小灯座，每个灯座的两端接有两个接线柱，安装两个相同的灯泡，都能发光。
图5-5-13
(1)不许用其他仪器，怎样判断它们是串联的还是并联的?为什么?
(2)如果给你一个电流表和若干导线，能否根据电流的规律判断它们是串联还是并联?为什么?。
初中9年级物理串并联电路中电流的规律习题有答案
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。
串并联电路中电流的规律 - 练习题
A、甲测法的电流最大 C、丙测法的电流最大
B、乙测法的电流最大 D、三种测法的电流一样大
5．如图所示的电路中，A处导线直径小于B处 导线直径，那么通过A处和B处的电流的关系是 IA IB。
6．小名将两只不一样的灯泡串联在同一电源 上，有一只灯泡发出了很强的光，而另一只灯 泡却发出较暗的光，同学们议论纷纷，你认为 正确的是（ ） A．发光强的灯泡中的电流大 B．发光暗的灯泡中的电流小 C．两灯中的电流一样大 D．发光暗的灯泡可能没有接触好
B．开关S同时控制灯泡L1、L2
C．电流表测量灯L1的电流 D．电流表测量灯L2的电流
6、如图所示的电路中， 电流表测量的是 [ ] A.通过灯L1的电流 B.通过灯L2的电流 C.通过灯L1和灯L2的电流之和 D.电源供给电路的总电流
4、下图所示为用电流表测量同一串联电路的电流 的三种接法，以下说法正确的是（ ）
9．如图所示，已知通过灯L1的电流为0.4A，通过 灯L2的电流为0.6A。要求： ①用电流表A2测量干路电流，A1测量通过灯L1中的 电流，用铅笔线代替导线，把图所示的实物元件连 接起来，导线不准交叉。 ②在右边虚线框中画出对应的电路图。 ③在图中标出电流表A2的指针位置，并标出A2所用 的接线柱。
（3）有两盏灯炮接在同一电路中，用电流表测得 通过灯泡L1的电流是0.5A，通过灯泡L2的电流是 0.8A，于是可以判断这两盏灯炮是 联。
7．图中的电路中，如果通过灯 L1和L2的电流分别为0.4A和 0.8A。则电流表A1和A2的示数 分别是：（ ） A．0.8A，0.4A C．1.2A，0.4A B．0.4A，0.8A D．1.2A，0.8A
8、如图所示，将开关S1、S2 闭合，电路正常工作，然后 断开S2，则下列说法中正确 的（ ） 1．A1示数变小，A2示数变大 2．A1示数不变，A2示数变大 3．A1示数不变，A2示数变小 4．A1示数变大，A2示数变大
串并联电路的电流的规律-测试及答案
串并联电路的电流的规律测试基础达标一、填空题：1、如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过_________的电流，从电流表A1、A2的示数，可知通过电池的电流是_________A。
2、如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是_______。
3、某同学测量电路中的电流时，电流表指针的位置如图所示，如果该同学所用的接线柱是“－”和“0.6”，电路中的电流是_______；如果该同学所用的接线柱是“－”和“3”，电路中的电流是_______。
4、某种手机电池标有“750mAh”字样，若该手机持续通话时间为150min，则手机通话时的平均电流不大于____________A。
5、如图所示，电路中有A、B、C、D四个接线柱，只要求L1发光则应接____________；要求L1、L2串联，应接____________；要求L1、L2并联，应接____________。
6、如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_______发光，它们的连接方式是_______联；当开关S1闭合，S2、S3、S4断开时，灯_______发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。
二、选择题7、如图所示的电路中，若开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8、如图所示电路，将S1和S2都闭合后，下列说法正确的是（）A．L1、L2、L3串联B．L1、L2、L3并联C．L1、L2、L3混联D．电源被短路9、如图所示，哪一个电路图中的三个灯泡是并联的？10、如图所示，要使灯L1和L2串联，则关于S1、S2、S3闭合与断开说法正确的是（）A．只需闭合S1B．只需闭合S2C．只需闭合S3D．只需闭合S1、S2、S311、串联电路中，若开关的位置变了，则它的控制作用：（）Ａ一定不改变Ｂ、一定改变C、不一定改变D、不确定12、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是A.将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B.将开关闭合，三个灯都发光，灯L1、L2、L3是并联C.将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D.将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光三、实验探究题13、小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。

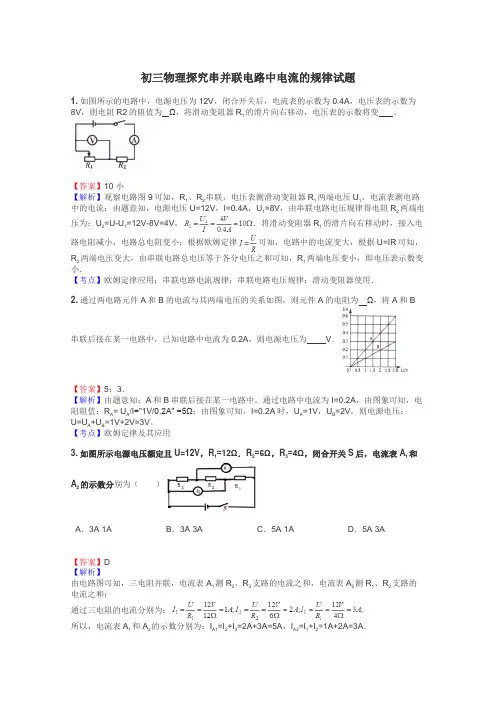

初三物理探究串并联电路中电流的规律试题
初三物理探究串并联电路中电流的规律试题1.如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变。
【答案】10 小【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．2.通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为Ω，将A和B 串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为V．【答案】5；3．【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA = UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA +UB=1V+2V=3V。
【考点】欧姆定律及其应用3.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A【答案】D【解析】由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；通过三电阻的电流分别为：所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A．故选D．【考点】并联电路的特点欧姆定律的应用4.如图所示的电路中，R为滑动变阻器，R为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（）A．R阻值是5ΩB．电路的最大总功率是12.8WC．电路的最小总功率是0.8WD．滑动变阻器的最大阻值是35Ω【答案】ABD【解析】如下图所示，图像中的A点对应滑片在右端，滑动变阻器接R1入电路的阻值最大，电路中电流最小，为I=0.2A，电压表示数最大，为U1=7V。
15.5串并联电路中电流的规律(练习)(原卷版)
人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 40 一、选择题（共20小题）：1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic5．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S 2时，电流表的示数为2A，则通过R2的电流为（）A．0.5AB．2AC．1.5AD．3A6．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R2中的电流分别为（）A．1.2A，0.24AB．0.24A，0.96AC．0.96A，0.24AD．0.24A，1.2A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是1.5AD．干路电流是1.8A9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

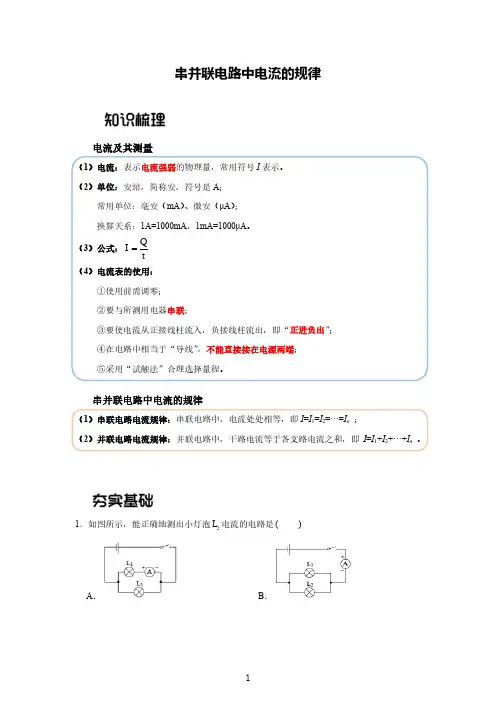

串并联电路中电流的规律--精练题(含答案与解析)
串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。
（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。
（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。
串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。
1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。
6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。
串并联电路电流的规律练习
串并联电路电流的规律练习一、选择题1.下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（）A．串联电路中电流处处相等B．并联电路干路中的电流等于各支路中的电流之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流2.如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，记录数据后，下一步首先应该做的是（）A．分析数据，得出结论B．换用电流表的另一量程，再测出一组电流值C．换用不同规格的小灯泡，再测出几组电流值D．整理器材，结束实验2 3 43.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a＝I d B．I a＜I bC．I b＞I c D．I c＝ I d4.如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是（）A．I A＞I B＞I C B．I A＜I B＜I C C．I A＝I B＝I C D．I A ＞I B＝I C5.在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是: （）A、两个灯泡中的电流相同，都等于0.27安;B、无论断开S1或S2，电流表的读数都是0.54安;C、无论断开S1或S2，电流表的读数都是0.27安;D、电流表的读数是干路电流，大小等于L1、L2电流之和.5 6 76.当开关S闭合时，电流表A1和电流表A2的示数相比较（）A．A1的示数较大; B．A2的示数较大;C．一样大; D．无法比较.7.如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：（）A．I1=I2=I3 ; B．I1>I2=I3; C．I1>I2>I3;D．I1> I3> I2.8.如图为用电流表测量同一串联电路的电流的三种接法，以下说法中正确的是: （）A．甲测法的电流最大; B．乙测法的电流最大;C．丙测法的电流最大; D．三种测法的电流一样大.9.10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：（）A.0.1mA;B.10mA;C.0.1A;D.1000mA.10.用电流表测量灯泡L1的电流，如下面图1所示，其中方法正确的是: （）11.如图所示，用电流表测干路中电流的电路图，正确的是：（）二、填空题12.节日彩灯上串联20个小灯泡，如果电源插头处电流为200mA，那么每个小灯泡的电流_________200mA（填“＞”“=”或“＜”）.13.如图10所示，开关闭合，A2的示数为1.5A，A1的示数为0.8A，则L1L2中的电流I1 I2分别为、。
串并联电路电流规律(基础)
串、并联电路中电流的规律练习题一、选择题：1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A 、B 、C 三点，如图1所示，测得A 、B 、C 三点的电流关系是（ ） A 、I A ＝I B ＝I C B 、I C ＞I B ＞I A ＞0 C 、I A ＞I B ＞I C ＞0 D 、I C ＞I B ＞I A ＝02、如图2所示的电路中，电流表测量的是（ ）A 、通过灯L 1的电流。
B 、通过灯L 2的电流。
C 、通过灯L 1和L 2的电流之和。
D 、电源供给电路的总电流。
3、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（ ）A 、L 1B 、L 2C 、L 1和L 2并联的总电流。
D 、L 1和L 2串联的总电流。
4、在图4—甲所示的电路中，电流表A 1的示数为1.2A ，电流表A 2的示数如图4—乙所示。
下列判断正确的是（ ）A 、通过L 1的电流为0.7A 。
B 、通过L 1的电流为1.2A 。
C 、通过L 2的电流为1.2A 。
D 、通过L 2的电流为2.4A 。
5、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A 、B 、C 三处的电流分别为I A ＝1A ，I B ＝0.4A ，I C ＝0.6A ，并将数据记录在表格中，下一步的操作应该是（ ）图5图1图2 图3 图4A、整理器材。
B、分析数据，得出结论。
C、换用不同规格的小灯泡，在测出几组电流值。
D、改变电流表的量程或换电流表再测几次。
6、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（）图6A、电流表A1的示数等于灯泡L1中的电流。
B、电流表A2的示数等于灯L2和L3中的电流之和。
C、电流表A1的示数一定等于A2和A3的示数之和。
D、三个电流表的示数相等。
二、填空题：1、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。
串并联电路中电流的规律练习题
1、小海和小梅一起做“探究并联电路中电流的规律〞实验。
〔1〕图15甲是他们设计的电路图，图15乙是他们测量电流时连接的实验电路，此时电流表测量的是〔选填“A〞“B〞或“C〞〕处的电流。
〔2〕请在图15乙中移动一根导线，测量另外一处的电流。
在移动的导线上画“X〞，并用笔画线代替导线连接正确的电路。
移动后电流表测量的是〔选填“A〞“B〞或“C〞〕处的电流。
〔3〕测出A、B、C三处电流如表所示，由此得出初步结论〔只写表达式〕。
小梅指出：为了得出更普遍的规律，应当进展屡次实验。
操作方法是：。
〔4〕小海利用原有的实验器材，添加一个开关，又设计了一个电路。
利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。
请在虚线框中画出电路图。
2、为了验证并联电路电流关系，小明设计了如图甲电路进展实验．〔1〕实验中，应选两个规格的小灯泡〔选填“一样〞或“不一样〞〕．〔2〕小明要测量干路电流，他将电流表串联在甲图中的〔选填“A〞、“B〞或“C〞〕，接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是．3、小明利用如图1 4所示的电路“探究串、并联电路中电流的关系"。
(1)探究串联电路中电流的关系。
①用笔画线代替导线将开关S3连入电路中。
(要求：只闭合开火S3后，R1、R2以及电流表串联；导线不许穿插)②小明将S3闭合后，发现电流表均无示数。
丁是他用一只电压表对电路故障(电路中只有一处故障)进展了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数。
电路中的故障是_________________。
小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等。
(2)完成上述实验后，小明继续探究并联电路中电流的关系。
①各开关的连接情况是_________________(填写各开关断开或闭合)。
串、并联电路中电流的规律练习题
《串、并联电路中电流的规律》练习题串联电路的电流规律1.用同种材料制成两段长度相等，横截面积不同的圆柱体导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是( )A.IA>IBB.IA＜IBC.IA=IBD.无法确定2、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个灯泡的电流是____A3.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.用电流表测小灯泡L1中的电流，图中正确的是（）并联电路的电流规律1.如下图示电路中，电流表A和A1的示数分别为I=3A， I1=0.25A，则通过小灯泡L2的电流大小为________。
2.如图，A1测_____的电流，A3测_____的电流；若A3的示数是0.8A，A1的示数是1.9A，则通过灯泡L2的电流I2 =______A．3、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic4.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( )A、.2∶3B、3∶1C、1∶2D、2∶15.如图所示，电路中能正确测出通过灯L2的电流的是：( )6.如下右图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________ 。
7.两个电灯接在同一电路中，用电流表测得通过它们的电流相等，那么（）A．这两个灯一定是串联的B.这两个灯一定是并联的C．这两个灯可能是串联的，也可能是并联的D.无法判断8.如图所示的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流9.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
10.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
