岩石单轴抗压试验记录(立方体)
饱和
50.08 50.12 50.06 50.00 49.92 49.87 50.03 49.99
50.1 50.02 50.06
50.03 50.07 50.06 49.89 50.00 50.01 50.01 50.04 50.02
87.05
软化系数 备 注： 复核： 签发： 日期： 年 月
试验：
极限 荷载 (kN) 229.44 208.58 207.96 203.19 221.63 239.49
抗压强 度测值 (MPa) 91.8 83.4 83.3 81.0 88.6 97.1
抗压强 度测定 值(MPa)
50.03 50.03 49.99 49.92 49.96 49.96
49.96 50.04 50.04 49.91 50.06 50.08 50 50.3 50.04 49.04
第 1 页，共 1 页
贵州高速公路集团有限公司建设项目 六盘水至六枝高速公路 岩石单轴抗压强度试验检测记录表（立方体）
试验室名称： 工程部位/用途 试验依据 试验条件 样品描述
主要仪器设备及编号
JJ0301a
贵州桥梁建设集团有限责任公司试验检测中 六盘水至六枝高速公路第三合同段工地试验室 路基工程 JTG E42-2005 无缺边、表面平滑
记录编号ห้องสมุดไป่ตู้ 委托/任务编号 试验日期 样品名称
LL3-B（JJ0301a）-14-03-001
2014-3-2 岩石
600KN万能试验机LL3SY-01-003、切石机、双面磨光机、游标卡尺等 层 理
50.04 50.02 49.94 49.90
试件 编号 1 2 3 4 5 6
含水 状态
立方体高 (mm) 单个值 平均 值
立方体顶面边长 (mm)
立方体底面边长 (mm)
50.01 49.99 50.03 50.05 49.91 49.91 50.09 50.07 50.06 50.02 49.01 49.07
相互平行的两 个面边长的平 均值(mm) 50.01 50
试件承 压面积 2 (mm ) 2500.5 2500.00 2497.5 2507.00 2502.00 2466.71
实验一-岩石单轴抗压强度试验
实验一岩石单轴抗压强度试验1.1 概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：（1）烘干状态的试样，在105～1100C下烘24h。
（2）饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h；采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2 试样备制（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为50mm，允许变化范围为4.8～5.20m m。
高度为100m m，允许变化范围为9.5～10.50m m。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1～2.5:1。
（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3 试样描述试验前的描述，应包括如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
（3）测量试样尺寸，并记录试样加工过程中的缺陷。
1.4 主要仪器设备试样加工设备：钻石机、锯石机、磨石机或其他制样设备。
量测工具与有关检查仪器：游标卡尺、天平（称量大于500g ，感量0.01g ），烘箱和干燥箱，水槽、煮沸设备。
加载设备：压力试验机。
压力机应满足下列要求：（1）有足够的吨位，即能在总吨位的10%～90%之间进行试验，并能连续加载且无冲击。
岩石单轴抗压强度试验报告
岩石单轴抗压强度试验报告一、试验目的。
本次试验旨在测定岩石的单轴抗压强度，通过试验结果分析岩石的抗压性能，为工程设计和施工提供可靠的参考数据。
二、试验原理。
岩石单轴抗压强度是指岩石在受压作用下的抗压能力。
试验时，岩石样品在垂直于岩石纹理的方向上受到均匀的压力，直至岩石样品发生破坏。
通过施加压力的过程中，记录下不同压力下岩石的变形情况，从而确定岩石的单轴抗压强度。
三、试验设备和试验样品。
本次试验使用的设备包括压力机、测力仪、岩石样品等。
岩石样品为直径为50mm，高度为100mm的圆柱形岩石样品。
四、试验步骤。
1. 将岩石样品放置在压力机的压力板上，并调整样品使其处于垂直状态。
2. 开始施加压力，记录下不同压力下的变形情况和测力仪的读数。
3. 当岩石样品发生破坏时，停止施加压力，并记录下此时的压力值。
五、试验结果。
根据试验数据分析，得出岩石样品的单轴抗压强度为XXXMPa。
六、试验分析。
根据试验结果，可以得出岩石的抗压性能较好/一般/较差。
结合岩石的实际工程应用情况，可以对岩石的选用和工程设计提出合理的建议。
七、结论。
本次试验结果表明，岩石样品的单轴抗压强度为XXXMPa，根据岩石的实际工程应用情况，可以进行合理的选用和设计。
八、试验注意事项。
1. 在进行试验前，需对试验设备进行检查和校准，确保试验数据的准确性。
2. 在进行试验过程中，需严格按照试验操作规程进行，确保试验过程的安全性和可靠性。
3. 在进行试验后，需对试验设备进行清洁和保养，以保证设备的长期稳定运行。
以上为本次岩石单轴抗压强度试验报告的全部内容。
岩石单轴抗压强度
软化系数
底面边长（mm）
1
2
3
4
截面积 （mm2）
50.4 49.3 50.3 49.2 2488
烘干状态下
试件破坏荷载 的单轴抗压
（N）
强度
（Mpa）
321025
129.1
软化 系数
0.95
50.4 50.4 50.8 49.3 49.6 49.2 50.0 49.7 2492
301476
121.0 0.89
烘干状态下
试件破坏荷载 的单轴抗压
（N）
强度
（Mpa）
软化 系数
软化系 数平均值
1 50.7 49.6 50.7 49.5 50.3 49.6 50.1 49.1 2495 2 50.8 50.3 50.2 49.5 49.7 49.7 50.0 49.8 2500 3 49.8 50.6 50.5 49.2 50.8 50.4 49.2 50.1 2508
1
浙 江2 省3 交 通4 厅5 工 程6 质 量 监 督 站 监 制
51.3 50.2 49.7 49.3 51.3 49.4 50.3 50.4 49.8 49.5 50.3 50.6 50.5 49.5 50.1 49.3 50.3 50.2 49.4 49.7 49.8 50.6 49.7 50.2 50.0 49.9 49.8 49.5 49.7 50.5 50.6 50.7 50.6 49.3 49.7 49.4 50.8 49.5 49.3 50.6 49.8 50.1 50.6 50.2 49.3 50.2 50.1 49.8
2011/8/27 块石
温度21℃；湿度：68% 压力试验机；卡尺 2011/8/29
岩石单轴抗压强度
工程名称：台州中心港区（临海）疏港公路一期白沙至头门段工程 施工单位 监理单位 样品描述 现场桩号 工程部位 浙江联顺道路筑养科技有限公司 台州市公路水运工程监理咨询有限公司 立方体试块；饱和状态 K5+500~K7+000 路基工程\砌筑防护\大块石理抛 合同号：三标 试验规程 取样日期 样品名称 环境条件 试验设备 试验日期 试验编号：2011-YSKY-0001 JTG E41-2005（T0221-2005） 2011-8-26 块石 温度22℃；湿度：75% 压力试验机；卡尺 2011-8-28
试验单位 台州中心港区（临海）疏港公路一期工程三标试验室
单轴抗压强度试验 试样用途 路基工程 顶面边长（mm） 1 1 51.0 49.5 50.0 50.2 50.5 49.3 2 50.1 49.3 50.4 49.8 49.2 50.5 3 49.6 50.2 49.3 49.7 49.6 50.7 4 49.2 50.7 49.5 49.7 49.6 50.1 1 51.2 50.4 49.7 49.6 50.9 49.7 岩石层理描述 底面边长（mm） 2 49.3 49.6 50.7 50.4 49.8 50.6 3 50.4 50.3 49.4 50.1 49.6 50.2 4 50.9 49.7 50.4 50.8 50.7 50.3 2521 2496 2492 2504 2499 2518 不显著 试件形状 试件破坏 荷载 （N） 336549 341568 335790 352614 341687 331452 抗压 强度 （Mpa） 133.5 136.8 134.7 135.7 4 5 6 140.8 136.7 131.7 立方体 平均抗 压强度 （Mpa） 达到设计 强度的百 分比（%）

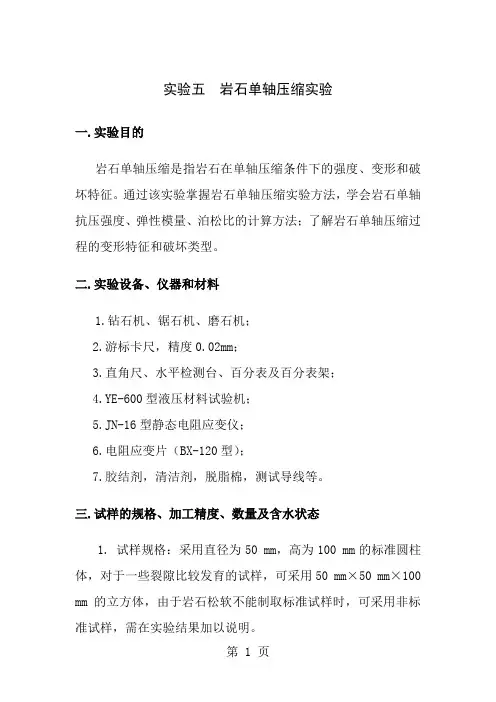

实验五--岩石单轴压缩实验
实验五岩石单轴压缩实验一.实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。
通过该实验掌握岩石单轴压缩实验方法，学会岩石单轴抗压强度、弹性模量、泊松比的计算方法；了解岩石单轴压缩过程的变形特征和破坏类型。
二.实验设备、仪器和材料1.钻石机、锯石机、磨石机；2.游标卡尺，精度0.02mm；3.直角尺、水平检测台、百分表及百分表架；4.YE-600型液压材料试验机；5.JN-16型静态电阻应变仪；6.电阻应变片（BX-120型）；7.胶结剂，清洁剂，脱脂棉，测试导线等。
三.试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为50 mm，高为100 mm的标准圆柱体，对于一些裂隙比较发育的试样，可采用50 mm×50 mm×100 mm的立方体，由于岩石松软不能制取标准试样时，可采用非标准试样，需在实验结果加以说明。
2. 加工精度：a 平行度：试样两端面的平行度偏差不得大于0.1mm 。
检测方法如图5-1所示，将试样放在水平检测台上，调整百分表的位置，使百分表触头紧贴试样表面，然后水平移动试样百分表指针的摆动幅度小于10格。
b 直径偏差：试样两端的直径偏差不得大于0.2 mm ，用游标卡尺检查。
c 轴向偏差：试样的两端面应垂直于试样轴线。
检测方法如图5-2所示，将试样放在水平检测台上，用直角尺紧贴试样垂直边，转动试样两者之间无明显缝隙。
3.试样数量： 每种状态下试样的数量一般不少于3个。
4.含水状态：采用自然状态，即试样制成后放在底部有水的干燥器内1～2 d ，以保持一定的湿度，但试样不得接触水面。
四.2.试样中部，纵向、横向应变片排列采用“┫”形，尽可能避开裂隙，节理等弱面。
1—百分表 2-百分表架 3-试样 4水平检测台图5-3 电阻应变片3.粘贴工艺：试样表面清洗处理→涂胶→贴电阻应变片→固化处理→焊接导线→防潮处理。
五.实验步骤1.测定前核对岩石名称和试样编号，并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。
2014-1岩石单轴抗压强度实验
岩石单轴抗压强度实验指导书黄冬梅适用专业：采矿工程、安全工程等山东科技大学资矿业与安全工程学院2014年 11 月前言岩石在狭义上说来包括岩块和岩体，岩块一般是指从岩体中取出的、尺寸不大的岩石。
它由一种（如石英岩、大理岩等）或几种（如花岗岩、玄武岩等）矿物组成，具有相对的均匀性。
由于尺寸较小而在其中不可能有大的地质构造的影响。
实验室试验的试件是岩块的一种。
岩体是指工程实际中较大范围的岩石。
它可由一种或几种岩石组成，并可能为岩脉或裂隙充填物所侵入，包括地质构造作用的明显影响，并为结构面(层面、节理、裂隙等)所切割。
实验室内岩块和工程现场岩体均属于岩石，它们是两个既有相互联系又有不同的概念，二者的力学性质有相互关系但不能直接代用。
室内煤岩力学试验采用的是尺寸很小的岩块，采矿工程实际中考虑的对象是煤岩体。
一般的，由于现场岩体试验复杂、费用高，人们很少进行，只是在室内进行小块的煤岩进行力学参数测试，将其结果运用到工程中去。
因而对煤岩试块和现场煤岩体的力学性质（主要是强度）间关系的研究很有实际意义。
单轴抗压强度实验是采矿相关专业岩石力学实验课程中必不可少的组成部分，学生通过实验验证和推导理论知识，又用理论知识解释和分析实验结果，以达到巩固理论知识和掌握实验方法的目的。
指导书从实验目的、原理、仪器设备、方法步骤、注意事项、结果整理等方面对实验进行了介绍，并提出了要求，旨在让学生掌握力学实验的基本知识、技能和方法，培养学生的动手能力和分析、解决问题的能力，增强学生开拓创新的意识。
岩石单轴抗压强度试验一、实验目的熟悉与掌握测定岩石单轴抗压强度的实验设备、仪器、实验方法与计算方法。
二、实验内容测定规则形状岩石试件的单轴压强度。
三、实验条件（1）实验地点与场地：MTS岩石伺服实验室（资源与环境工程学院121）。
（2）实验设备与耗材：实验加工机械（钻石机或车床、锯石机、磨石机或磨床）；检验工具（游标卡尺、直角尺、水平检测台、千分表架及千分表）；加载设备（普通材料试验机）。
岩石单轴抗压强度试验
岩石单轴抗压强度试验文章发表于：2009-7-1 11:28:46岩石单轴抗压强度试验岩石单轴抗压强度是试件在无侧限条件下受轴向力作用破坏时单位面积所承受的荷载。
试件含水状态可根据需要选择天然、烘干或饱和状态，同一状态下每组试件数量不应少于3个。
为了消除受载时的端部效应，试件两端安放钢质垫块。
垫块直径等于或略大于试件直径。
其高度约等于试件直径，垫块的刚度和平整度应符合承压板的要求。
标准试件采用圆柱体，直径为50mm，高径比为2～2.5。
单轴抗压强度：R＝P/A软化系数：K＝R1/R2 R1、R2分别为饱和和干燥状态下单轴抗压强度平均值。
实验一岩石单轴抗压强度测定实验双击自动滚屏一、教学目的岩石的单轴抗压强度是岩石最重要的物理力学性能之一，是从事岩石工程烟研究、设计、施工和生产中不可或缺的力学参数。
本次课的目的旨在使学生在熟悉了岩石的基本力学性能的基础上，掌握岩石单轴抗压强度的测定技术。
二、教学基础要求通过本次实验课教学，学生须达到如下要求：1.深入理解试样描述的意义，熟练掌握岩石单轴抗压实验试样描述方法和尺寸测量方法；2.熟悉万能材料实验机的工作原理，并熟悉掌握其使用方法；3.熟悉掌握国际岩石力学学会（ISRM）推荐的“岩石单轴抗压强度测试试验标准”；4.能够密切观察实验过程中岩石试件的破坏过程，精确记录其破坏荷载，并通过试件破坏后描述，准确分析其破坏机理；5.根据所记录的有关数据，能够熟练地计算各试件的破坏时单轴压应力；6.能熟练地根据实验结果和破坏后试件描述，剔除破坏应力（或荷载）奇异的试件，准确计算出岩石的单轴抗压强度；7.按《岩石力学实验指导书》要求撰写实验报告。
三、实验方法和手段1.试件致密无节理、裂隙、形状为圆柱形，直径D—50MM、高H—100~125MM，精度、表面平整度、光洁度、轴线与端面垂直度均符合ISRM推荐规定；2.实验设备万能材料实验机一台；3.实验方法沿试件轴线方向加载，加载速度为0.49~0.78MPa/s,直至试件破坏。
岩石单轴抗压强度试验
单轴抗压强度试验作业指导书1 目的和适用范围单轴抗压强度试验是测定规则形状岩石试件单轴抗压强度的方法，主要用于岩石的强度分级和岩性描述。
本法采用饱和状态下的岩石立方体( 或圆柱体) 试件的抗压强度来评定岩石强度( 包括碎石或卵石的原始岩石强度) 。
在某些情况下，试件含水状态还可根据需要选择天然状态、烘干状态或冻融循环后状态。
试件的含水状态要在试验报告中注明。
2 仪器设备( 1 ) 压力试验机或万能试验机。
( 2 ) 钻石机、切石机、磨石机等岩石试件加工设备。
( 3 ) 烘箱、干燥器、游标卡尺、角尺及水池等。
3 试件制备3.1 建筑地基的岩石试验，采用圆柱体作为标准试件，直径为50mm±2mm、高径比为2:1。
每组试件共6个。
3.2 桥梁工程用的石料试验，采用立方体试件，边长为70mm±2mm。
每组试件共6个。
3.3 路面工程用的石料试验，采用圆柱体或立方体试件，其直径或边长和高均为50mm±2mm。
每组试件共6个。
有显着层理的岩石，分别沿平行和垂直层理方向各取试件6个。
试件上、下端面应平行和磨平，试件端面的平面度公差应小于0.05mm，端面对于试件轴线垂直度偏差不应超过0.25°。
对于非标准圆柱体试件，试验后抗压强度试验值公式HD R /278R e +=进行换算。
R ：非标准试件抗压强度；D ：试件直径；H ：试件高度。
4 试验步骤4.1 用游标卡尺量取试件尺寸( 精确至0.1mm )，对立方体试件在顶面和底面上各量取其边长，以各个面上相互平行的两个边长的算术平均值计算其承压面积; 对于圆柱体试件在顶面和底面分别测量两个相互正交的直径，并以其各自的算术平均值分别计算底面和顶面的面积，取其顶面和底面面积的算术平均值作为计算抗压强度所用的截面积。
4.2 试件的含水状态可根据需要选择烘干状态、天然状态、饱和状态、冻融循环后状态。
试件烘干和饱和状态应符合岩石吸水性指导书中相关条款的规定。
实验一 岩石单轴抗压强度试验
实验一岩石单轴抗压强度试验1.1 概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：（1）烘干状态的试样，在105～1100C下烘24h。
（2）饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h；采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2 试样备制（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为50mm，允许变化范围为4.8～5.20m m。
高度为100m m，允许变化范围为9.5～10.50m m。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1～2.5:1。
（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3 试样描述试验前的描述，应包括如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
（3）测量试样尺寸，并记录试样加工过程中的缺陷。
1.4 主要仪器设备试样加工设备：钻石机、锯石机、磨石机或其他制样设备。
量测工具与有关检查仪器：游标卡尺、天平（称量大于500g，感量0.01g），烘箱和干燥箱，水槽、煮沸设备。
加载设备：压力试验机。
压力机应满足下列要求：（1）有足够的吨位，即能在总吨位的10%～90%之间进行试验，并能连续加载且无冲击。
实验一 岩石单轴抗压强度试验
实验一岩石单轴抗压强度试验1.1 概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
在测定单轴抗压强度的同时，也可同时进行变形试验。
不同含水状态的试样均可按本规定进行测定，试样的含水状态用以下方法处理：（1）烘干状态的试样，在105～1100C下烘24h。
（2）饱和状态的试样，使试样逐步浸水，首先淹没试样高度的1/4，然后每隔2h分别升高水面至试样的1/3和1/2处，6h后全部浸没试样，试样在水下自由吸水48h；采用煮沸法饱和试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间不少于6h。
1.2 试样备制（1）试样可用钻孔岩芯或坑、槽探中采取的岩块，试件备制中不允许有人为裂隙出现。
按规程要求标准试件为圆柱体，直径为50mm，允许变化范围为4.8～5.20m m。
高度为100m m，允许变化范围为9.5～10.50m m。
对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径比必须保持=2:1～2.5:1。
（2）试样数量，视所要求的受力方向或含水状态而定，一般情况下必须制备3个。
（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。
两端面的不平行度最大不超过0.05mm。
端面应垂直于试样轴线，最大偏差不超过0.25度。
1.3 试样描述试验前的描述，应包括如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。
（2）节理裂隙的发育程度及其分布，并记录受载方向与层理、片理及节理裂隙之间的关系。
（3）测量试样尺寸，并记录试样加工过程中的缺陷。
1.4 主要仪器设备试样加工设备：钻石机、锯石机、磨石机或其他制样设备。
量测工具与有关检查仪器：游标卡尺、天平（称量大于500g，感量0.01g），烘箱和干燥箱，水槽、煮沸设备。
加载设备：压力试验机。
压力机应满足下列要求：（1）有足够的吨位，即能在总吨位的10%～90%之间进行试验，并能连续加载且无冲击。
