泳池三机一体恒温除湿热泵-加路力士
在这里，空间太冷，太潮湿
在这里，空间太热，太潮湿
在这里，空间太冷，湿度OK
在这里，空间太热，湿度OK
相对湿度设定值转变成
/2790℉℃
/32100℉℃
/2180℉℃
/38110℉℃
/43120℉/49
/450℉℃
30℉1℃
/-40℉℃
/1060℉℃
/1670℉℃
R410a/R407c --高效率的环境友好钛水换热器--耐腐蚀性，用回收热量加热池水。
涡旋式压缩机--能耗低，运行安静，位于室外的空气流中。
STN
带自我诊断的自动化
控制系统。
无毒性，无致敏性过
滤--更换过滤器将不
会导致真菌或细菌的
ERV核心--减少室外
空气的负载高达80％。
风扇和电机--高能效，
低噪音，可变速。
工业级传感器--日本
Ohizumi & Shibaura，
世界上最好的。
RH 性能参数07RH 性能参数
泳池
参照技术参数表
泳池除湿热泵机组
池水循环水管连接示意图
1. 泳池
2. 截止阀
3. 过滤器1
2
3
4
5
6 7
8
9 10
6. 压力表
7. 避震软管
8. 泳池除湿热泵机组
送风口回风口
闸阀水流开关
电磁阀
M
70℃防火调节阀溢水口
就近接入雨水井
回水口
出水口
排气阀止回阀 风管止回阀橡胶软接溢水口。
三集一体热泵的定义及功能作用
三集一体热泵的定义及功能作用
所谓的三集一体热泵在泳池恒温除湿专业是没有这种叫法的，只是最初一些厂家在产品销售过程中自定义的一种名称，为了方面以后的销售，为了增加产品卖点而已。
三集一体热泵具体来讲，应该是以除湿为主的三集一体除湿热泵。
泳池恒温除湿热泵一般可以包括下面7中功能中的几种：1.室内空气的除湿2.泳池水的恒温 3.室内的新风 4.室内的排风 5.夏季的制冷 6.冬季的采暖7.泳池水的初始加热等7种功能。
这其中由于各个地区的气候环境和泳池的周边环境的差异，满足的功能不一样。
但是有一点是三集一体热泵必须满足的，那就是室内空气的除湿，然后由于三集一体热泵具有全热回收功能，回收的这部分热量可以转移到泳池水中，也可以用于冬季室内的空气升温，在南方，三集一体热泵回收的热量可以用于室内空气的采暖要求。
而在北方，由于热量守恒定律的原因，一般的泳池水初始加热的热量相当大，在北方冬季采暖的热量也很大，而泳池恒温除湿热泵除湿全热回收室内空气的热量是有限的，一般是需要补充额外的热量来满足泳池水恒温和冬季室内采暖热量的要求。
还有一点就是所有的泳池恒温除湿热泵应该首先以除湿为主，其他的功能由于厂家的技术差异而有区别。
比如说有的品牌的三集一体热泵机组里面只有一个风机，一个风机的话就没有排风功能，并且机组的回风效果也没有双风机的好，这样的设备只能在工程上另外来加排风机来做，无端的增加了工程上的成本。
室内的新风量只能靠室内的负压来吸引新风的摄入。

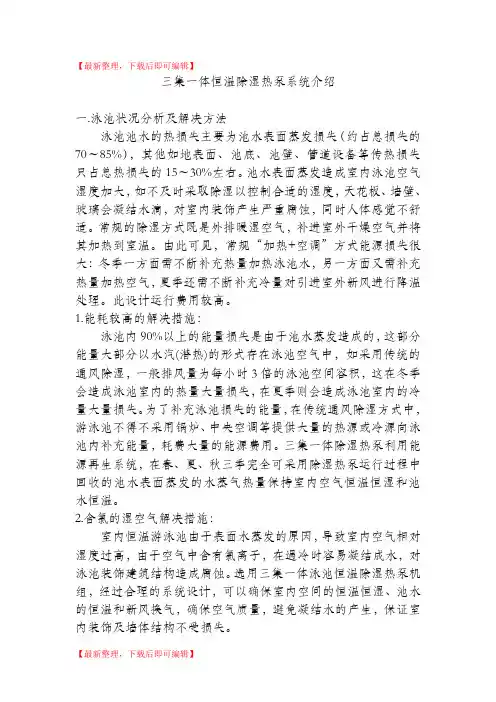

三集一体恒温除湿热泵系统介绍(精编文档).doc
【最新整理，下载后即可编辑】三集一体恒温除湿热泵系统介绍一.泳池状况分析及解决方法泳池池水的热损失主要为池水表面蒸发损失（约占总损失的70～85%），其他如地表面、池底、池壁、管道设备等传热损失只占总热损失的15～30%左右。
池水表面蒸发造成室内泳池空气湿度加大，如不及时采取除湿以控制合适的湿度，天花板、墙壁、玻璃会凝结水滴，对室内装饰产生严重腐蚀，同时人体感觉不舒适。
常规的除湿方式既是外排暖湿空气，补进室外干燥空气并将其加热到室温。
由此可见，常规“加热+空调”方式能源损失很大：冬季一方面需不断补充热量加热泳池水，另一方面又需补充热量加热空气，夏季还需不断补充冷量对引进室外新风进行降温处理。
此设计运行费用较高。
1.能耗较高的解决措施：泳池内90%以上的能量损失是由于池水蒸发造成的，这部分能量大部分以水汽(潜热)的形式存在泳池空气中，如采用传统的通风除湿，一般排风量为每小时3倍的泳池空间容积，这在冬季会造成泳池室内的热量大量损失，在夏季则会造成泳池室内的冷量大量损失。
为了补充泳池损失的能量，在传统通风除湿方式中，游泳池不得不采用锅炉、中央空调等提供大量的热源或冷源向泳池内补充能量，耗费大量的能源费用。
三集一体除湿热泵利用能源再生系统，在春、夏、秋三季完全可采用除湿热泵运行过程中回收的池水表面蒸发的水蒸气热量保持室内空气恒温恒湿和池水恒温。
2.含氯的湿空气解决措施：室内恒温游泳池由于表面水蒸发的原因，导致室内空气相对湿度过高，由于空气中含有氯离子，在遇冷时容易凝结成水，对泳池装饰建筑结构造成腐蚀。
选用三集一体泳池恒温除湿热泵机组，经过合理的系统设计，可以确保室内空间的恒温恒湿、池水的恒温和新风换气，确保空气质量，避免凝结水的产生，保证室内装饰及墙体结构不受损失。
3.局部凝结水解决措施：三集一体除湿热泵在系统设计上，配备了防凝结水装置，在泳池空间死角预先安装防结霜温湿度传感器，确保在任何不利的低温气候情况下，能够预防凝结水的形成，避免含氯离子的凝结水对墙体结构的腐蚀和对内装饰的破坏。
泳池恒温除湿热泵样册
空气源泳池专用热泵泳池专用三集一体除湿型热泵室内泳池节能综合解决方案换热器Titanium 整体式泳池恒温除湿型热泵整体式泳池恒温除湿型热泵性能参数整体式泳池恒温除湿型热泵分体式泳池恒温除湿型热泵性能参数高效泳池恒温除湿型热泵壁挂式泳池除湿热泵泳不池热泵原理及性能参数低温型空气源泳池热泵（零下30度正常运行）直热式热泵热水机系列换热器Titanium整体式泳池恒温除湿型热泵分体式泳池恒温除湿型热泵10高效泳池恒温除湿型热泵PHNIX高效泳池恒温除湿热泵，是一款专门针对室内游泳池进行温湿度调节的专用设备。
相比传统泳池恒温除湿热泵它具备以下特点：除湿效率高 采用显热回收技术，在相同情况下，除湿量是普通三集一体除湿热泵除湿量的1.8倍；运行费用省 机组除湿效率高，运行费用相比普通泳池除湿热泵节能省45%以上；系统更稳定 采用单个独立系统，系统稳定性更强、更可靠；控制更完善 采用自主研发控制系统，控制逻辑合理、功能更完善；机组更精美 采用铝合金框架与双层面板结构、结合大尺寸彩屏设计，外观精美大方；高效泳池热泵原理及性能参数34低温型空气源泳池热泵（零下30度正常运行）体育馆（部分）济南市全名健身中心浙江省临安文体中心云南省昆明海埂国家体育训练基地云南省昆明海埂国家体育训练基地( 跳水池）浙江省临安文体中心贵州麻江县马鞍山游泳馆贵州清镇训练基地北京八中北京中戏新校区鞍山台安游泳馆贵州麻江县马鞍山游泳馆高校游泳馆地产会所体育馆中山棕榈彩虹花园星级酒店地产会所四川江油戴斯酒店长沙爵菲斯大酒店正佳极地海洋水上乐园恒大海花岛温泉项目加拿大魁北克省水上乐园海南三亚海棠湾南田温泉度假区珠海长隆水上乐园云南元谋东方猿人谷温泉水世界高端别墅水上乐园温泉星级酒店。
泳池三集一体恒温除湿热泵项目应用案例
新沪屏蔽泵北京建筑大学是“北京城市规划、建设、管理的人才培养基地和科技服务基地”、“北京应对气候变化研究和人才培养基地”和“国家建筑遗产保护研究和人才培养基地”，是北京地区唯一一所建筑类高等学校。
北京建筑大学游泳馆是学校学生健身娱乐、课外活动和日常锻炼的地方。
北京建筑大学体育馆外观为曲面造型，形态来源于“气场”，建筑主体产生自下而上的逆时针旋转来自其吸收各个方向人流对场地产生的动势，向下前往游泳馆的人流与向上走到篮球馆看台的人流使场地周围产生了自然起伏的入口空间，下沉的游泳馆入口把光线与新鲜的空气引入到游泳馆内。
北京建筑大学配套2套PASPW120S-G 泳池三集一体恒温除湿热泵机组，芬尼克兹泳池三集一体恒温除湿热泵，是一种集恒温、除湿、空调于一体的新型高效节能设备，具有性能稳定、安全环保、运行效率高的特点。
在加热+除湿的运行模式下，节能效果显著。
泳池三集一体恒温除湿热泵项目应用案例综合能源服务作为能源转型的重要组成部分，随着技术进步，政策创新，市场成熟，未来发展前景广阔。
本文探讨了运用空气能改造泳池采暖及除湿系统的可行性，分析了空气源热泵综合利用模式的优点。
案例提供单位广州芬尼泳池设备科技有限公司，该案例在“节能杯”第五届空气源热泵系统设计大赛中荣获“空气源热泵最佳综合应用奖”。
项目案例Project case 新沪屏蔽泵67机组可同时提供泳池加热、恒温、除湿三种功能，运行费用比传统空调+锅炉热水器恒温系统大大降低。
根据室内新风需求，自由设置新排风阀开度比例，极大程度上改善室内泳池空气质量。
芬尼克兹泳池综合节能解决方案，专门针对室内泳池环境的湿度调节和维持泳池水温恒定而设计的。
三集一体泳池恒温除湿热泵具有性能稳定、安全环保、运行效率高的特点，具备恒温除湿模式、夏季制冷除湿模式、冬季舒适除湿模式、通风模式等多种运行模式。
满足体育馆泳池全年恒温除湿需求，室内温湿度适宜，玻璃不结露或者湿度太高导致墙面装饰腐蚀。

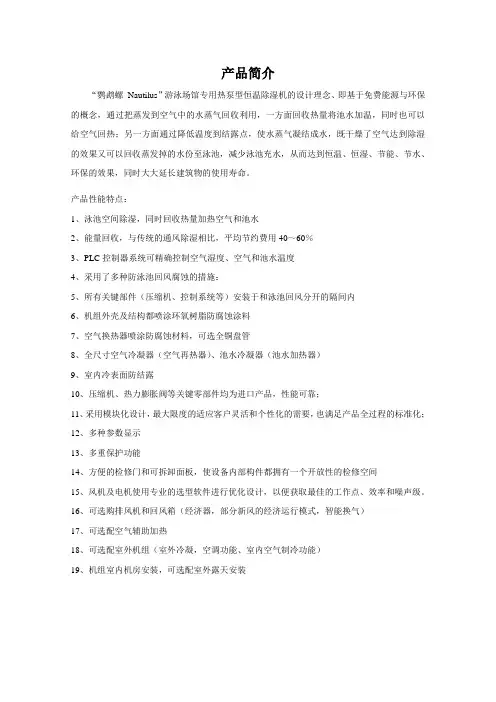

泳池除湿热泵性能特点
产品简介
“鹦鹉螺Nautilus”游泳场馆专用热泵型恒温除湿机的设计理念、即基于免费能源与环保的概念，通过把蒸发到空气中的水蒸气回收利用，一方面回收热量将池水加温，同时也可以给空气回热；另一方面通过降低温度到结露点，使水蒸气凝结成水，既干燥了空气达到除湿的效果又可以回收蒸发掉的水份至泳池，减少泳池充水，从而达到恒温、恒湿、节能、节水、环保的效果，同时大大延长建筑物的使用寿命。
产品性能特点：
1、泳池空间除湿，同时回收热量加热空气和池水
2、能量回收，与传统的通风除湿相比，平均节约费用40～60％
3、PLC控制器系统可精确控制空气湿度、空气和池水温度
4、采用了多种防泳池回风腐蚀的措施：
5、所有关键部件（压缩机、控制系统等）安装于和泳池回风分开的隔间内
6、机组外壳及结构都喷涂环氧树脂防腐蚀涂料
7、空气换热器喷涂防腐蚀材料，可选全铜盘管
8、全尺寸空气冷凝器（空气再热器）、池水冷凝器（池水加热器）
9、室内冷表面防结露
10、压缩机、热力膨胀阀等关键零部件均为进口产品，性能可靠；
11、采用模块化设计，最大限度的适应客户灵活和个性化的需要，也满足产品全过程的标准化；
12、多种参数显示
13、多重保护功能
14、方便的检修门和可拆卸面板，使设备内部构件都拥有一个开放性的检修空间
15、风机及电机使用专业的选型软件进行优化设计，以便获取最佳的工作点、效率和噪声级。
16、可选购排风机和回风箱（经济器，部分新风的经济运行模式，智能换气）
17、可选配空气辅助加热
18、可选配室外机组（室外冷凝，空调功能、室内空气制冷功能）
19、机组室内机房安装，可选配室外露天安装。
Calorex除湿热泵设计说明
廊坊体育中心室内游泳池除湿热泵方案项目名称：室内泳池项目内容：除湿热泵工程项目负责人：联系电话：一、设计要求及依据：1、项目描述及要求本项目位于廊坊市，廊坊四季分明,空气干燥。
年平均气温15℃左右。
室内游泳池面积250平方米，水体积375立方米，设计水温为26℃；室内空间面积550平方米，体积2750立方米，管内空气温度为28℃，相对湿度为65%.此游泳池，开放时间需要对室内空气除湿，保证室内空气质量，保护人的健康，没有冷凝水破坏装饰，毁坏建筑物等，同时要求游泳场馆设备安全可靠、高效经济、操作简便，运行可靠，运行费用低。
值得注意的是，只要将游泳池室内的空气温度保持得高于池水温度，就可降低池水的蒸发速度。
如果放任气温下降得低于池水温度，那么就会大大增加蒸发损耗及保持需要的室内状态所需要的能源。
2、设计依据及原则：甲方提供的相关图纸资料《游泳池和水上游乐池给排水设计规程》（CECS14：02）《建筑给水排水设计规范》（GB50015-2003）《人工游泳池水质卫生标准》（GB9667-1996）《采暖通风与空气调节设计规范》（GB50019-2003）《通风与空调工程施工及验收规范》（GB50243-2001）《水泵隔振技术规范》（CECS59-1994）《压缩机，风机，泵安装工程施工及验收规范》（GB 50275--1998）二、关于室内游泳池空间、池水除湿加热恒温系统：1、一般室内泳池工程中容易存在的问题:对于室内泳池，日常能源消耗主要是空调和池水加热制冷所消耗的费用，因此选择合适的空调和池水加热系统非常重要。
针对于泳池区空调和水加热部分的设计建设，一般普通项目往往存在能源费用高、冬季玻璃起雾结露、装饰被腐蚀、氯味充满各处等等情况，下面我们将存在的问题一一剖析：(1)、设计系统是单独分散的一般设计是暖通风专业负责区域空调设计，能满足夏天制冷、冬季制热的要求。
给排水专业池水加热一般采用燃气热水炉加热水，然后经过板式换热器进行循环水热交换，或者采用电加热，也能满足池水加热。
三集一体除湿热泵
三集一体除湿热泵
三集一体除湿热泵是一种集除湿、制冷、供热于一体的热泵系统，广泛应用于家庭、商业和工业领域。
它能够有效地调节室温和湿度，提供舒适的室内环境。
本文将介绍三集一体除湿热泵的工作原理、优势和应用场景。
工作原理
三集一体除湿热泵利用制冷循环和热泵原理来实现除湿、制冷和供热功能。
其主要组成部分包括压缩机、蒸发器、冷凝器和膨胀阀。
当系统处于制冷模式时，压缩机将低温低压的制冷剂吸入并压缩成高温高压气体，通过冷凝器散热并变成液态制冷剂，然后通过膨胀阀减压降温，进入蒸发器吸收室内热量，实现制冷效果。
而在供热模式下，制冷循环反向运行，将外界空气中的热量吸收并释放到室内，来提供供热效果。
优势
三集一体除湿热泵具有以下优势：
•节能高效：通过热泵原理，能够利用环境热量进行热交换，节能高效。
•调节舒适：能够同时调节室温和湿度，提供更为舒适的室内环境。
•功能多样化：集除湿、制冷、供热于一体，满足不同季节和环境的需求。
•空间节省：相比传统独立设备，三集一体设计节省空间，适用于各种场景。
应用场景
三集一体除湿热泵广泛应用于各种场景，包括：
•家庭：室内空调、地暖等系统的理想选择，提供舒适的居住环境。
•商业：商场、写字楼、酒店等场所，保证室内环境舒适，提升用户满意度。
•工业：办公厂房、仓储等场所，调节环境湿度、温度，提高生产效率。
综上所述，三集一体除湿热泵作为一种多功能、高效节能的热泵系统，在各个领域有着广泛的应用前景。
未来随着科技的不断进步，相信其性能和功能还将得到进一步的提升，为人们的生活和工作提供更好的舒适度和便利性。
泳池除湿恒温三集一体机工作原理
泳池除湿恒温三集一体机工作原理
三集一体恒温除湿热泵的工作原理是将池水表面蒸发热损回收利用，转移入池水和空气中，在吸收暖湿空气热量的同时，与室外新风进行交换，有效排出室内污浊空气。
与传统的通风除湿相比，平均节约费用40～60％，可充分将室内相对湿度控制在50~75%，保持室内干爽清新，室内和室外一样空气自然舒适。
此外，三集一体恒温除湿热泵内置电子水流保护、压缩机排气温度保护、压缩机高、低压保护等十数项保护，安全性更高，杜绝了易燃易爆等安全隐患。
因此，为了营造四季恒温的泳池环境，三集一体恒温除湿热泵是一种有效的设备选择。
如需了解更多信息，建议咨询泳池设备方面的专家或查阅相关文献资料。
室内游泳池除湿热泵-DH系列-(英国)-calorex-加路力士-英文版
Key benefits of a Calorex dehumidifier:
low power consumption
✓ Corrosion free, easy to clean
composite cover
✓ Zero ozone depletion refrigerant ✓ Low internal operating pressures
long useful life
Energy saving
Removing humidity from the air enables the Calorex to absorb latent energy and return it to the pool air as useful air heating. Its heat pump technology converts 2.5kW to air heating for every 1kW of electricity consumed – a real bonus for running costs! So that the best choice can be made, a full range of units is available. Each is supplied with full installation kits, and noise isolation. The Calorex dehumidifier range includes wall mounted and floor mounted units.
泳池除湿恒温三集一体机工作原理
泳池除湿恒温三集一体机工作原理泳池除湿恒温三集一体机是一种将除湿、恒温和空气净化功能集于一体的综合设备。
它主要适用于各类游泳场所、室内游泳馆、室内泳池等地方，用于调节空气湿度、温度和净化空气，提供一个舒适的环境体验。
泳池除湿恒温三集一体机的工作原理主要包括压缩机制冷、蒸发器制冷、空气过滤净化等过程。
1.压缩机制冷泳池除湿恒温三集一体机中的压缩机是整个系统的核心组件。
当空气中的湿度过高时，压缩机开始工作。
压缩机通过增加压缩空气中的温度和压力，使其变为高温高压气体。
2.蒸发器制冷高温高压气体经过冷凝器，发生相变，变成高温高压液体。
然后，高温高压液体通过膨胀阀进入蒸发器。
在蒸发器中，高温高压液体通过蒸发的过程释放热量，使系统中的热量得到排放。
同时，空气中的水分也被冷凝成液体水，进一步减少空气中的湿度。
最终，高温高压液体通过蒸发变成低温低压的气体。
3.空气过滤净化除了除湿和降温的功能外，泳池除湿恒温三集一体机还具有净化空气的功能。
设备内部配置了过滤网、静电除尘设备等净化装置，能有效去除室内空气中的尘埃、细菌、病毒和异味等污染物。
通过这些净化装置，泳池除湿恒温三集一体机能够为用户提供洁净、清新的空气环境。
在操作规则上，泳池除湿恒温三集一体机通常有自动和手动两种模式。
在自动模式下，设备会根据环境中的温度和湿度自动调整工作状态，确保室内温湿度的达到用户设置的要求。
在手动模式下，用户可以根据需要自行调节设备的工作状态，包括温度设定、湿度设定以及风扇速度等参数。
总的来说，泳池除湿恒温三集一体机通过压缩机制冷和蒸发器制冷的方式，降低空气中的湿度和温度，为游泳场所提供一个舒适的环境。
同时，净化装置还能去除空气中的污染物，确保室内空气的洁净和清新。
这种综合设备的工作原理，不仅可以提供一个舒适的游泳环境，还能减少建筑物的损坏，延长使用寿命，提高设施的可靠性和经济效益。
