时代5000卡式快速灭菌器的使用方法ppt课件
卡式灭菌器操作流程
卡式灭菌器操作流程英文回答：Operating a cassette sterilizer involves several steps to ensure effective sterilization. Here is a step-by-step guide on how to operate a cassette sterilizer:1. Preparing the sterilizer: Before starting the sterilization process, make sure the sterilizer is clean and in good working condition. Check the water level and ensure that there is enough distilled water in the reservoir. Also, ensure that the sterilizer is properly connected to a power source.2. Loading the cassettes: Place the items to be sterilized, such as instruments or medical equipment, inside the sterilization cassettes. Make sure to arrange the items properly to allow for effective sterilization. Avoid overloading the cassettes as it may hinder the sterilization process.3. Closing the cassette: Once the items are loaded, securely close the cassette. Ensure that all the locks or fasteners are properly engaged to prevent any leakage during the sterilization process.4. Selecting the sterilization cycle: Depending on the type of items being sterilized, select the appropriate sterilization cycle. Most cassette sterilizers offer different cycles for different types of instruments or materials. Common cycles include standard, rapid, and delicate cycles.5. Starting the sterilization process: Once the cycle is selected, start the sterilization process by pressing the start button or following the instructions on the control panel. The sterilization cycle will begin, and the sterilizer will heat up to the required temperature.6. Monitoring the sterilization process: Keep an eye on the sterilization process to ensure everything is running smoothly. Monitor the temperature and pressure inside thesterilizer, and check for any error messages or alarms. If any issues arise, refer to the user manual or contact technical support.7. Completing the sterilization cycle: Once the sterilization cycle is complete, the sterilizer will automatically stop. Some sterilizers may also have an audible alert to indicate the completion of the cycle. Wait for the sterilizer to cool down before opening the door.8. Unloading the cassettes: Carefully open thesterilizer door and remove the sterilization cassettes. Be cautious as the items inside may still be hot. Inspect the items for any signs of incomplete sterilization or damage.9. Storing the sterilized items: Once the items are removed from the cassette, store them in a clean andsterile environment. Use appropriate storage containers or wrap them in sterilization pouches to maintain their sterility until they are ready to be used.10. Cleaning and maintenance: After each use, clean thesterilizer according to the manufacturer's instructions. Regular maintenance is essential to ensure the longevityand effectiveness of the sterilizer.中文回答：卡式灭菌器的操作流程包括以下几个步骤，以确保有效的灭菌。
灭菌锅的使用方法与注意事项幻灯片
为保证灭菌效果，请勿放置过量被灭菌物。
TOMY Digital Biology Co., Ltd. All rights reserved.
9
CONFIDENTIAL
灭菌锅的使用方法与注意事项
放置被灭菌物
被灭菌物应收纳在灭菌
筐内，避免堵塞锅内排
0
气孔。
TOMY Digital Biology Co., Ltd. All rights reserved.
17
CONFIDENTIAL
灭菌锅的使用方法与注意事项
运行开始
按开始键，运行中显示灯亮灯，运行开始。 灭菌锅内压力高于大气压时，运行中显示灯为红色。
TOMY Digital Biology Co., Ltd. All rights reserved.
18
CONFIDENTIAL
灭菌锅的使用方法与注意事项
灭菌锅的使用方法与注意事项
被灭菌物的收纳
不锈钢提篮(左侧为标配) 采用预冲孔不锈钢制造，利 于蒸气通过。
不锈钢提桶 无孔不锈钢板制造，防止漏 液。
不锈钢长提篮 适用于灭菌袋灭菌。上部为 网眼不锈钢设计，可透蒸气， 下部无孔，可防止漏液。
TOMY Digital Biology Co., Ltd. All rights reserved.10COFra bibliotekFIDENTIAL
灭菌锅的使用方法与注意事项
被灭菌物
请勿使用有裂缝或者刮痕的玻璃容器。 在高压下可能破裂，从而导致爆炸，爆裂事故。
TOMY Digital Biology Co., Ltd. All rights reserved.
11
CONFIDENTIAL
卡式压力蒸汽灭菌器
卡式压力蒸汽灭菌器操作方法及流程1目的；高效、快速、方便对精密仪器和急症小器械的消毒2.用物准备;卡式压力蒸汽灭菌器,手术器械3.操作程序灭菌盒的使用:当程序结束后抽出灭菌盒时，应时刻注意金属表面，防止烫伤！取出灭菌盒1.双手抓紧灭菌盒手柄。
2.向后拉出灭菌盒后，将其平放在工作台上。
打开灭菌盒1.双手握住灭菌盒盖得手柄，拇指放在底盘手柄上。
2.拇指向后向下轻轻按压底盘手柄。
3.向上抬起盒盖使其脱离底盘矩形孔。
4.将顶盖反过来平放到工作台上。
闭合灭菌盒1、将盒盖的插销插入底盘矩形孔内2、轻轻合上盒盖直到与底盘完全啮合。
放入灭菌盒1、将灭菌盒按图所示放入设备槽内。
2、轻轻地向里推动灭菌盒，直至听到“滴答”声。
禁止强行向里推入灭菌盒以免损坏内部的元器件！保护灭菌盒当设备不工作时，为了延长元器件寿命，应将灭菌盒脱离底部，大约向外拉出2厘米左右即可。
非金属1、在装载非金属器械时，应是器械与灭菌盒壁保持一定的空隙。
这样可使得的蒸汽顺利达到所有表面，提高干燥效果。
2、本设备适用于下列耐温材料的灭菌：尼龙硅橡胶聚丙烯聚四氟乙烯聚酯聚碳酸酯一缩醛聚砜树脂等。
3、本设备禁止对下列材料的灭菌：聚乙烯苯乙烯纤维聚氯乙烯乙烯丙烯晴PPO 乳胶氯丁橡胶等。
注意事项: 1.在物品装载前，所有待灭菌器械都必须清洗2.器械在器械架上排列时，相互之间应尽量留有空隙。
这样可以保证蒸汽能完全达到器械表面。
3.器械不得叠放或积聚在一起，否则会影响灭菌效果。
4.灭菌器的装置不得超过灭菌盒容器的（70%器械不可叠放集聚）单件不得超过（1kg）5禁止使用含有氯离子的清洁剂清洗灭菌盒，以免引起灭菌盒的锈蚀6禁止强行向里推入灭菌以免损坏内部的元器件7本产品所用水源必须为蒸馏水！8当程序运行中，禁止将手指接触灭菌盒部分和排泄口管道部分，防止烫伤!9.当程序结束后抽出灭菌盒时，应时刻注意金属表面，防止烫伤！超声波清洗机一. 目的；清除手术器械污迹。
三. 操作程序:1、清洗槽内必须加入清洗液或水。
灭菌器标准操作规程
1.1检查1.1.1检查安全阀是否正常工作，各阀门位置是否正常，无滴漏现象。
1.1.2检查电源供电是否正常。
1.2工作环境1.2.1工作环境温度20～40℃，相对湿度<85%，大气压力70～106Kpa，外接电源交流220V±22V 50HZ。
1.3结构图图1 LDZX-30FBS结构图图2 LDZX-50KBS结构图注：1.安全阀、放汽阀；2.吊紧螺栓；3.上盖；4.箱体；5.排汽（水）阀；6.脚轮；7.压力表；8.上盖把手；9.控制面板；图3LDZX-50KBS控制面板注：1.压力灯；2.高温指示灯；3.工作加热灯；4.低温指示灯；5.增加键；6.确认键；7.减少键；8.低水位灯；9.缺水灯；10.高水位灯；11.电源开关；12.欠压蜂鸣器；13.联锁灯；14.数显窗（上）红色:阅读工作状态；15.数显窗（下）绿色:温度时间设定；16.移位键；1.4准备1.4.1灭菌锅准备，确认压力表指针归零，锅内无压力。
1.4.2开盖：LDZX-30FBS压力蒸汽灭菌器按（图4）逆时针方向将四个紧固螺杆旋松放下，提起灭菌器盖把手(图5)开启锅盖；LDZX-50KBS 压力蒸汽灭菌器按（图6）向左转动手轮数圈，直至转动到顶，使锅盖充分提起，拉起左立柱上的保险销（图7），向右推开横梁（图8）移开锅盖。
图4 旋松放下紧固螺杆图5 开启锅盖图6 转动手轮图7 拉起保险销图8 移开锅盖1.4.3通电：接通与本器标牌一致的电源（交流220 V 50 HZ 30 A），将控制面板上的电源开关按至ON处（图9），水位缺水灯，低水位灯亮，蜂鸣报警，显示灭菌器内属缺水状态，数显窗亮，红色数显为工作状态显示，绿色数显为设定值显示。
图9 电源开关1.4.4加水：向灭菌器内注入适量蒸馏水（图10），同时观察控制面板上（图11）的水位灯，当加水至低水位时缺水灯，低水位灯相继灭，蜂鸣器报警停止，继续加水至高水位（HIGH绿灯）灯亮时停止（每次使用前均需补足上述水位）。

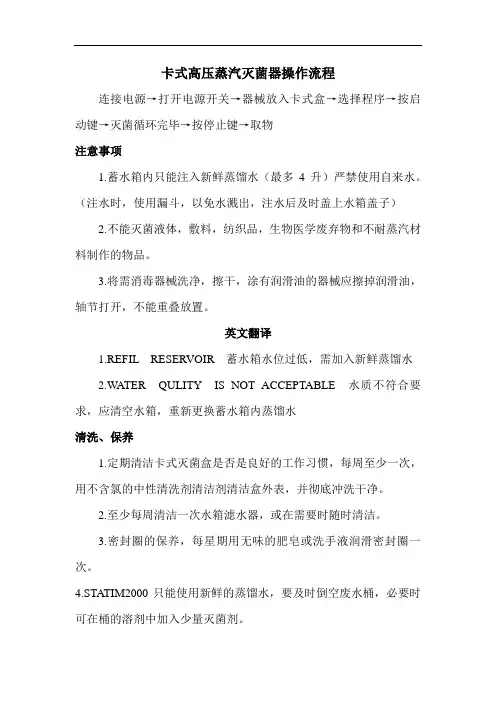

卡式高压蒸汽灭菌器操作流程
卡式高压蒸汽灭菌器操作流程
连接电源→打开电源开关→器械放入卡式盒→选择程序→按启动键→灭菌循环完毕→按停止键→取物
注意事项
1.蓄水箱内只能注入新鲜蒸馏水（最多4升）严禁使用自来水。
（注水时，使用漏斗，以免水溅出，注水后及时盖上水箱盖子）
2.不能灭菌液体，敷料，纺织品，生物医学废弃物和不耐蒸汽材料制作的物品。
3.将需消毒器械洗净，擦干，涂有润滑油的器械应擦掉润滑油，轴节打开，不能重叠放置。
英文翻译
1.REFIL RESERVOIR 蓄水箱水位过低，需加入新鲜蒸馏水
2.W ATER QULITY IS NOT ACCEPTABLE 水质不符合要求，应清空水箱，重新更换蓄水箱内蒸馏水
清洗、保养
1.定期清洁卡式灭菌盒是否是良好的工作习惯，每周至少一次，用不含氯的中性清洗剂清洁剂清洁盒外表，并彻底冲洗干净。
2.至少每周清洁一次水箱滤水器，或在需要时随时清洁。
3.密封圈的保养，每星期用无味的肥皂或洗手液润滑密封圈一次。
4.STATIM2000只能使用新鲜的蒸馏水，要及时倒空废水桶，必要时可在桶的溶剂中加入少量灭菌剂。
消毒灭菌方法及正确运用 ppt课件
于标准测试包中心部位 预真空和脉动真空压力蒸汽灭菌器柜室内，
排气口上方放置一个标准测试包（由16条全 棉手术巾41*66cm，将每条手术巾长边折3 层，短边折2层然后叠放，成23*23*15cm大 小的测试包）
压力蒸汽灭菌过程生物监测
B-D试验效果判断
指示图均匀一致变色，即试纸中央部分和 边缘部分颜色深浅一致，表示排除冷空气 性能良好，灭菌器在正确操作下能正常工 作。
指示图变色不均匀，如指示图中央比边缘 颜色浅，表示冷空气排除不彻底，说明预 真空灭菌器系统有问题，需检修。
BD试验
通过
未通过
压力蒸汽灭菌过程化学监测
单参数化学指示剂 多参数化学指示剂(Multiparameter Indicators)
环氧乙烷气体灭菌监测
生物监测方法：将一生物指示剂放入注射 器内，再用一全棉小毛巾两 层包裹，以其放入一剥离式 包装袋。置于灭菌器内最难 灭菌的部位。
培养方法：370C 48h 常规 370C 4h 快速
长条式；钟摆式； 综合性化学指示剂(Intergrating Indicators)
移动式；
压力蒸汽灭菌过程化学监测
监测方法： 将既能指示蒸汽温度，又能指示
温度持续时间的化学指示卡放入大包和难 以灭菌部位的物品包中央，经一个灭菌周 期后，根据其颜色改变情况判断是否达到 灭菌条件。
压力蒸汽灭菌过程生物监测
消毒灭菌方法及正确应用
常用消毒灭菌方法
压力蒸汽灭菌 干热灭菌 环氧乙烷气体灭菌 等离子 化学消毒剂
压力蒸汽灭菌适用范围
耐高温、耐高压、耐高湿的医疗器械 和物品的灭菌
不能用于凡士林等油类和粉剂的灭菌
STATIM 2000 5000卡式压力蒸汽灭菌器使用说明书
STAT IM2000/5000卡式压力蒸汽灭菌器产品使用说明书目录1．引言 (3)2．重要说明 (4)2.1 免责声明2.2 Statim 2000结构示意图2.3 Statim 5000结构示意图3．安装 (7)3.1 环境要求3.2 放置机器3.3 连接废水瓶3.4 蓄水箱注水3.5 水泵引流排气3.6 选择语言3.7 使用前准备3.8 机器运输4．使用说明 (11)4.1 Statim 2000-卡式盒使用方法4.2 Statim 5000-卡式盒使用方法4.3 Statim 5000-STAT-DRI干燥板4.4 准备和放置器械4.5 器械重量参考4.6 Statim 2000－选择灭菌循环4.7 Statim 2000－灭菌循环运行4.8 Statim 5000－选择灭菌循环4.9 Statim 5000－灭菌循环运行4.10 停止灭菌循环5．维护保养 (28)5.1 定期清洁卡式盒5.2 清洁蓄水箱5.3 清洁机器外部5.4 更换Statim 2000空气过滤器5.5 更换细菌过滤器5.6 更换密封圈5.7 水质要求5.8 维护手册5.9 零配件表6．常见故障及处理方法 (34)7．选配打印机 (37)7.1 打印机7.2 安装打印机7.3 设置日期和时间7.4 安装打印纸7.5 取出打印机内的塞纸8．质量担保 (41)9．技术规格 (42)9.1 Statim 2000技术规格9.2 Statim 5000技术规格售后和维修服务：加拿大：1-800-870-7777美国： 1-800-572-1211国际： （416）446-4500Email： techservice.ca@ 制造商：SciCan1440 Don Mills Road Toronto ON M3B 3P9 CANADAPhone: (416)445-1600 Fax: (416)445-2727 Toll free: 1-800-667-77331．引言恭喜您选择了STAT IM卡式压力蒸汽灭菌器。
时代5000卡式快速灭菌器的使用方法讲解
时代 5000型 的优点
STATIM时代5000型是全自动的。简单的选择4个灭菌 程序中的一个，按一下按键，灭菌循环开始。一个先 进的微处理器控制所有的功能，并自始至终保持最佳 的灭菌状态。
SciCan卡式灭菌器具备自我检测系统，在灭菌过程中， 一旦出现问题，系统会自动中止运作，并将故障显示 于屏幕。SciCan卡式灭菌器的灭菌程序更加柔和，对 昂贵的精密器械的损伤最小。
12．器械放入消毒盒之前，要冲洗干净器械上的污物。 带有润滑油的器械必须擦掉润滑油；不要将不同类型 的器械或物品混在一起进行消毒；
13.器械摆放在消毒架上时，器械之间及器械与消毒盒 壁之间应留有一定的空间；
14.每周至少用不含氯的洗涤剂清洗消毒盒内部一次。 每周用无味液体皂给消毒盒的密封圈润滑一次；消毒 工作结束后，可将液体皂涂在消毒盒盖内显露出来的 密封圈部分和盖后部的接口处。使用前，再冲洗干净 所有的肥皂残痕，并且不装器械让机器运转一个循环， 这样可以延长密封圈的使用寿命。
时代5000型快速灭菌器 操作方法
1.开机前检查：
A.检查水平显示仪中的气泡位于中央或右前方 1/4处 (调整3个活动脚座可以调节水平仪气泡位置)。
• B.检查水箱中的水是否超过探针平面(如果缺水：打开 机器顶部的蓄水箱盖，向箱内 缓慢注入新鲜蒸馏水
（最多4升）。“时代”只能使用杂质少于5ppm或传 导性低于10 µS/cm的蒸馏水。不能使用脱离子水或脱 矿物质水，以及过滤水。在任何情况下严禁使用自来
(2) 当消毒盒部分出来时，另一只手抓住盒的提手，轻 轻向上提起后再同时向外拉。
(3) 将提出的消毒盒放在平坦的工作台上（内窥镜消 毒后最好停3~4分钟再拉出，或取出盒后放在隔热垫 上）
5.打开消毒盒：在打开盒子前将消毒盒放置在稳定的 平面上；请遵以下步骤:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时代5000型快速灭菌器 操作方法
1.开机前检查： A.检查水平显示仪中的气泡位于中央或右前方 1/4处
(调整3个活动脚座可以调节水平仪气泡位置)。
• B.检查水箱中的水是否超过探针平面(如果缺水：打开
机器顶部的蓄水箱盖，向箱内 缓慢注入新鲜蒸馏水 （最多4升）。“时代”只能使用杂质少于5ppm或传 导性低于10 µS/cm的蒸馏水。不能使用脱离子水或脱 矿物质水，以及过滤水。在任何情况下严禁使用自来 水。注水时，请使用漏斗，防止水溅出。重新注水后， 请及时盖上水箱的盖子，防止其它液体或物质进入)；
11.不是每件器械或橡胶和塑料物品都可以进行蒸汽消
毒，请参照物品制造商的说明书，以确保物品不因蒸 汽消毒而受损。一般可以高温高压的标志： “AUTOCLAVE” 或1340C/273 F； 12．器械放入消毒盒之前，要冲洗干净器械上的污物。 带有润滑油的器械必须擦掉润滑油；不要将不同类型 的器械或物品混在一起进行消毒； 13.器械摆放在消毒架上时，器械之间及器械与消毒盒 壁之间应留有一定的空间；
时代5000卡式快速灭菌器的使 用方法
时代 5000型 的优点
加拿大SciCan赛康卡式灭菌器STATIM 代 5000型的优点
1.超速六分钟快速灭菌 2.即时灭菌即时使用的最佳选择 3.正压脉冲排气设计，使空气排除更彻底 4.使用蒸馏水，避免器械变钝和二次生物污染 5.灭菌效率高，帮您减少对器械的投资 6.器械在卡式盒内灭菌后，无菌盛载传送至手术地点 7.符合欧洲标准EN13060的S级要求
时可以听见空气从盒内排出的声音；如果关上时遇到 阻力，请重新打开消毒盒，检查盒内物品摆放是否过 高，除湿金属片是否放平，盒尾部是否卡锁正确； 8.消毒盒归位：轻轻平行地插入消毒锅内（参照2）， 此时可以感觉到探针和蒸汽管进入消毒盒的轻微抖动； 9.消毒结束后，在干燥程序中（DRYING）可随时终 止（STOP），然后请按照步骤4、5取出并打开消毒盒。 10．机器不用时，要将消毒盒放松，将其向外拉出约3 厘米。
C.检查废液瓶中的水量是否在
MAX与MIN标志之间 （每次给蓄 水箱注水时，先倒空废水桶）。 废水桶内可加自来水，不低于低 线MIN 线处。最好能在桶的溶剂 中加入少量消毒剂）切勿在消毒 锅工作中打开废水瓶。
停止健 停止健
2.打开电源开关：屏幕提示“SELECT A CYCLE时，在
面板上选择消毒程序后,按下“裸消键”(剪刀键)，再按 下绿色“START”启动键。
14.每周至少用不含氯的洗涤剂清洗消毒盒内部一次。
每周用无味液体皂给消毒盒的密封圈润滑一次；消毒 工作结束后，可将液体皂涂在消毒盒盖内显露出来的 密封圈部分和盖后部的接口处。使用前，再冲洗干净 所有的肥皂残痕，并且不装器械让机器运转一个循环， 这样可以延长密封圈的使用寿命。
时代 5000型 的优点
STATIM时代5000型是全自动的。简单的选择4个灭菌
程序中的一个，按一下按键，灭菌循环开始。一个先 进的微处理器控制所有的功能，并自始至终保持最佳 的灭菌状态。 SciCan卡式灭菌器具备自我检测系统，在灭菌过程中， 一旦出现问题，系统会自动中止运作，并将故障显示 于屏幕。SciCan卡式灭菌器的灭菌程序更加柔和，对 昂贵的精密器械的损伤最胶/朔料等物品
非包裹 大型有腔器械
开始键
停止键
3.插进消毒盒： 双手分别放于消毒盒手柄两侧 一只手握住消毒盒的手柄，另一只手提起盒的提手，
把盒的后部插入机器内，再把提手放到盒的前部。 轻轻地向里推动消毒盒，直到听见咔嗒。 约10分钟后,当屏幕提示“DRYING（正在干燥）”时， 按下红色STOP停止键 (右数第一个)；约三十秒钟后, 当屏幕提示 “SELECT A CYCLE (选择一个消毒程序)” 时，取出消毒盒。
4.取出消毒盒： (1)一只手握住消毒盒的手柄向外平拉，取出时手勿接
触金属部分，因为灭菌盒的金属部分仍很热，盒内仍 有一定的蒸汽存在。 (2) 当消毒盒部分出来时，另一只手抓住盒的提手，轻 轻向上提起后再同时向外拉。 (3) 将提出的消毒盒放在平坦的工作台上（内窥镜消 毒后最好停3~4分钟再拉出，或取出盒后放在隔热垫 上）
5.打开消毒盒：在打开盒子前将消毒盒放置在稳定的
平面上；请遵以下步骤: (1)双手抓住手柄，大拇指向下压灭菌盒手柄中间的横 闩，其余手指托起盒盖手柄的底部。 (2)抬高盒盖将其后部插板与底盘的插槽脱离，拿出已 消毒的器械(小心烫伤!) 。
6.整齐的放入需要消毒的物品，放平除湿金属片； 7．关上消毒盒：轻轻关上消毒盒盖直至把手锁住，此
