防火卷帘智能控制器说明书
电动卷帘门控制器使用说明书
电动卷帘门控制器使用说明书电动卷帘门控制器使用说明书1.功能概述1.1 控制器概述电动卷帘门控制器是一种用于控制电动卷帘门开关的设备。
它具有多种功能，包括门的开关控制、遥控操作、安全保护等。
1.2 主要特点●带有远程遥控功能，可以通过无线遥控器远程控制门的开关。
●支持多种安全保护功能，包括过载保护、防夹保护等，确保使用时的安全性。
●支持手动操作功能，可以在停电情况下手动打开或关闭门。
2.安装与接线2.1 安装①墙面安装控制器应安装在离电动卷帘门较近的位置的墙面上。
安装时，应确保控制器能够方便地接通电源，且距离地面不低于1.8米。
②电源接线将控制器的电源线接入电源插座，并确保电源线连接牢固。
接线时，应按照国家电气安装标准进行接线，确保电线的安全性。
2.2 接线①门开关接线将控制器的门开关线连接到电动卷帘门的开关接口上。
接线时，应确保接线牢固，防止接触不良或接线松动。
②安全保护接线将控制器的安全保护线连接到相应的安全保护设备上，如安全感应器、防夹传感器等。
3.使用方法3.1 开关门操作①使用遥控器开关门按下遥控器上的开门按钮，电动卷帘门将自动打开。
再次按下遥控器上的关门按钮，电动卷帘门将自动关闭。
②使用手动按钮开关门当遥控器无法正常使用时，可以使用手动按钮开关门。
按下手动按钮，电动卷帘门将自动打开或关闭。
3.2 远程遥控操作使用遥控器可以进行远程控制操作，包括开关门、停止等功能。
按下遥控器上的相应按钮，电动卷帘门将执行相应操作。
3.3 安全保护功能控制器具有多种安全保护功能，包括过载保护、防夹保护等。
在使用过程中，如果发生异常情况，控制器将停止门的运行，以保证使用者的安全。
4.附件本文档涉及的附件有：●电动卷帘门控制器本体●遥控器●用户手册5.法律名词及注释●电动卷帘门：一种使用电动驱动装置控制门的开启和关闭的门类。
●远程遥控功能：通过无线遥控器远程控制门的开关操作的功能。
●过载保护：一种功能，当电动卷帘门承受过大的负荷时，控制器会自动停止门的运行，以防止设备损坏。
快速卷帘门控制器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

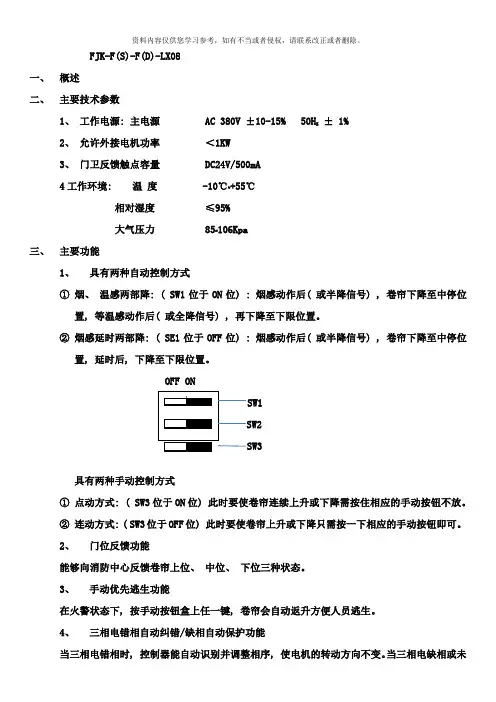

卷帘门使用说明书样本
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
FJK-F(S)-F(D)-LX08一、概述二、主要技术参数1、工作电源: 主电源 AC 380V ±10-15% 50H± 1%Z2、允许外接电机功率＜1KW3、门卫反馈触点容量 DC24V/500mA+55℃4工作环境: 温度 -10℃~相对湿度≤95%大气压力 85106Kpa~三、主要功能1、具有两种自动控制方式①烟、温感两部降: ( SW1位于ON位) : 烟感动作后( 或半降信号) , 卷帘下降至中停位置, 等温感动作后( 或全降信号) , 再下降至下限位置。
②烟感延时两部降: ( SE1位于OFF位) : 烟感动作后( 或半降信号) , 卷帘下降至中停位置, 延时后, 下降至下限位置。
OFF ON具有两种手动控制方式①点动方式: ( SW3位于ON位) 此时要使卷帘连续上升或下降需按住相应的手动按钮不放。
②连动方式: ( SW3位于OFF位) 此时要使卷帘上升或下降只需按一下相应的手动按钮即可。
2、门位反馈功能能够向消防中心反馈卷帘上位、中位、下位三种状态。
3、手动优先逃生功能在火警状态下, 按手动按钮盒上任一键, 卷帘会自动返升方便人员逃生。
4、三相电错相自动纠错/缺相自动保护功能当三相电错相时, 控制器能自动识别并调整相序, 使电机的转动方向不变。
当三相电缺相或未接零线时, 控制器能自动保护电机, 同时控制器的正常灯闪亮、蜂鸣器发出断续声。
四、控制器连接示意图按照控制器连接示意图, 将以下几部分线路正确连至控制器内相应的接线端子上。
1、三相交流电源2、三相电机及上/下限位开关3、门卫状态反馈4、烟、温感探测器( 或半降、全降联动信号)5、手动控制按钮盒注意事项1、三相电源输入的火线、零线不要接反。
2、电机电源的火线、零线不要接反。
3、本控制器连接的消防联动信号一般为无源常开信号, 如需接有源联动信号, 则有源信号的”+”端连接控制器的”7”( 半降) 或”9”( 全降) 号端子, ”-”端连接控制器”10”号, 注意”+””-”端不要接反。
新型防火卷帘门控制器说明书
?一次下滑时间可调范围0-600S，中间停留时间可调范围0-600S；
?报警音量可达100dB；
?所有输出接点容量：AC220V/5A.DC30V/5A；
?电源进线缺相或相序错误，系统0.5s内保护；
?系统功耗＜15W；
?消防中心信号可以是开关信号或DC24V电压信号；
?消防中心信号为DC24V时，请接联动板（若需要联动时必须接一联动板，
●注意事项
?为安全起见，控制器必须接好地线！
?限位开关没有调整以前在无人监控状态下，电控箱不可处于通电状态；
?电控箱正式投入运行后，每月应进行一次运行检查；
?按键指令门不动作，先检查三相电源是否缺相，三相电源进线的相序是
否接错，停止键是否接在常开触点上；
?用户在安装、使用本控制箱时，若遇到不能自行解决的故障或问题，请
● 编码开关设定方法
注意:SW1、SW2为工作方式设置开关
工作方式 编码开关
SW1 SW2
A程序方式 ON ON
B程序方式 OFF ON
C程序方式 ON OFF
电脑记忆学
习调试方式 OFF OFF
●安装
?安装前先检查电控箱外壳、器件在运输时是否造成损坏、松脱，确认一
端子电机接线端子对机壳及相互间绝缘电阻值不小于300MΩ；若绝缘
电阻符合规定方可进行通电调试工作。
?接通电源查看“正常”指示灯是否亮，若不亮(控制回路没电)应调换电
源进线中任意两相；
?手动控制卷帘门上行、下行、停止及行程开关的调整；
在无火警的情况下，按“上”按钮，卷帘门应下行；按“停”按钮，卷帘门应停止运行。试运行时，有可能上、下不符，此时只需任意调换两根起闭机的三相接线即可。随后试同运行方向相对应的限位是否起作用(用手直接触动微动开关)，不起作用时应调换限位接线；接着调整好行程开关位置，使防火卷帘门开闭到位。
智能型防火卷帘控制器说明书
2、备电调试：先将门升至全开状态，关闭主电源，把拨码开关中的SW4拨至ON,按复位键，再按“下降”键门下行，当门下行至中停位时，按“停止”键，然后把拨码开关中的SW4拨回OFF处后，按复位键，打开主电源①，控制器进入正常运行状态。
六、注意事项：
三相电电源输入的火线、零线不要接反。
●安装
安装前先检查电控箱外壳、器件在运输时是否造成损坏、松脱，确认一
切正常后方可安装；
先关掉总电源开关,再行施工,以确保安全；
安装时应保证电控箱倾斜度不超过5%，固定平衡可靠；
为了安全起见,请按规定接好地线！！！
●接线
先参考接线端子接线图，了解每个端子的作用及接线要求，再正确接线；
确认接线无误后，用500V兆欧表或摇表测试绝缘电阻；要求电源接线
●注意事项
为安全起见，控制器必须接好地线！
限位开关没有调整以前在无人监控状态下，电控箱不可处于通电状态；
电控箱正式投入运行后，每月应进行一次运行检查；
按键指令门不动作，先检查三相电源是否缺相，三相电源进线的相序是
否接错，停止键是否接在常开触点上；
用户在安装、使用本控制箱时，若遇到不能自行解决的故障或问题，请
4.具有两种自动控制方式：
（1）烟、温感两步降：（SW2置于ON位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。
（2）烟感延时两步降：（SW2置于OFF位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。
5.门位反馈功能：可以向消防中心反馈卷帘中位、下位二种状态。
四、消防接线方式：在可插拔接线端子中如“无源”接线：公用线接“9”脚，另接“8”或“10”脚，“有源”接线：负极接“18”脚，正极接“8”或“10”脚。
电动卷帘门控制器使用说明书
⑴一次下滑时间可调范围0~600s，中间停留时间可调范围0~600s
⑵报警音量可达100dB
⑶所有输出点容量：AC220V/5A、DC30V/5A
⑷电源进线缺相或相序错误系统8s内保护
⑸系统功耗<15W，高节能
⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号
⑺外接正常指示灯为6.3V、1W
1、接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性；
2、2条是上升和下降控制线，1条是公共线，1条是停止线，线的颜色，可以参考电路图。只要电源线不要接错，这四条线随便接，接错了，也不会有任何的危险或损坏，所以万一接口不相符，您可放心偿试；
3、一按遥控器，靠近接收器，可以听到电机的继电器在工作的声音；
二、主要技术参数：
主 电 源： AC 380V(±15％) 50Hz(±1％)
备用电源： DC24V/2Ah
电机功率： < 1.0KW
④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底
⑤门位指示输出（上限、中位、下限）
⑵辅助功能：
①电源、相序运行错误状态，灯光闪动指示功能
②火警声光报警功能
⑶保护功能：
①电源进线相序自动检测和相序改变后自动保护功能
②过载自动保护功能
③缺相自动保护功能
7，所有控制箱质保一年。欢迎广大客商订购或是来电咨询：15872225436 技术服务热线：15872225436 扣扣：1033519035恭祝朋友生意兴隆！
滴水、湿气低、腐蚀性气体场所
主要功能特点：
1、微电脑控制：采用智能芯片控制，负载保护电路
新型卷帘门控制器使用说明书
位置，等温感动作后（或全降信号），再下降至下限位置。
②烟感延时两步降：（SW1置于OFF位）：烟感动作后（或半降信号），卷帘下降至中停
位置，延时后，下降至下限位置。
六、注意事项：
三相电电源输入的火线、零线不要接反。
备用电源24V插座正负极不要接反。
电机电源的火线零线不要接反。
与厂家或经销商联系，请勿随意拆修，否则不属本公司保修范围之列。
湖北捷信科技有限公司
地址：湖北襄樊育红路45号（联系人：肖雷）
技术服务热线：15872225436 扣扣：1033519035
2.速放功能（仅限带备电型）
当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至
中位时停止，延时“中位延时时间”后自动下降至底；如果在速降过程中按任一键，卷
帘立即停止，延时“中位延时时间”后再下降至底。
3.具有两种自动控制方式
①烟、温感两步降：（SW1置于ON位）：烟感动作后（或半降信号），卷帘下降至中停
⑵报警音量可达100dB
⑶所有输出点容量：AC220V/5A、DC30V/5A
⑷电源进线缺相或相序错误系统8s内保护
⑸系统功耗<15W，高节能
⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号
⑺外接正常指示灯为6.3V、1W
⑴限位开关未调整前在无人监控状态下，电控箱不可处于通电状态
④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底
⑤门位指示输出（上限、中位、下限）
⑵辅助功能：
①电源、相序运行错误状态，灯光闪动指示功能
②火警声光报警功能
⑶保护功能：
防火卷帘门电动机机说明书
防火电动卷帘门机是通过与电控箱配接使用。具有接收现场的烟雾、温度信号与 指令和消防指挥中心发送火灾命令等功能。起到火灾报警及隔离作用。
调整碰至微动开关滚轮（序号 4），听到“滴达”声后，拧紧锁紧螺钉（序号 2），反
复调试，使限位达到最佳位置时，再将锁紧螺钉用手指用力旋紧即可。
图 1 安装时限位机构状态 1 2
3
4
黑
下降
蓝
上升
蓝 白
5
6
7
8
、螺套 2、锁紧螺钉 3、滑块 4、微动开关 5、控制线 6、底座 7、限位螺杆 8、齿轮
图 2 卷筒安装示意图 方块板 U型支架 轴承 支承板 芯轴 卷筒 联轴节 传动板 大链轮 支架板
十、卷门转轴……………………………………………………………………………6 十一、其他………………………………………………………………………………6
深州市中康电子有限公司
0755-28047289.13620200302.
欢迎使用本公司产品，使用前请详细阅读说明书，以免给您造成不必要 的损失！
防火系列卷帘门机使用说明书
型号
最大提升 门重量
Kg
600kg 800-1000kg
600 1000
最大提 升高度
m
6 9
额定 功率
W
额定电 流A
380V 50Hz
250
1.3
550
2.0
输出转 矩 N.m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本公司根据现行 GA368-2002 标准,结合防火工程技术的发展和我国的具体国情而研制开发的防火卷帘微 电脑智能控制器,本设计新颖独特,功能齐全,抗干扰能力强,性能可靠,接口丰富,安装调试方便简单,是现 代防火卷帘理想配套产品.
二产品功能特点 1 火警时合理的逃生功能:
火警状态:在自动逃生方式下卷帘门运行到中位以下时按任意一键均可上升至中位延时十秒后下行到底, 可反复动作.
电源和卷帘门机接线图
三相开关
接触器
四安装,接线,调试 1 安装
安装前检查箱体外壳,器件在运输时是否造成意外损坏,松脱,确认一切正常后方可安装.
2 接线
接线前请参考控制信号接线图,了解每个接线端子的作用及接线要求后正确接线.确认无误后,用 500V 兆 欧表测试绝缘电阻,要求电源接线端子及电机接线端子对机壳及相间绝缘电阻不小于 1MΩ.
8 探测器自联动功能
在同一防火分区的多个卷帘控制器可以并联使用一个或多个烟感,温感探测器.
9 面板具有按钮保护功能
面板具有按钮,以便安装,调试和检修.拔除 J5 短路块,面板按钮将自动失效,预防闲人误操作.
10 本机选用大容量,快分断的进口继电器,接触器.
封闭继电器不但克服在安装或使用时易进杂物,积尘等缺点,且内部连线少,优化整体结构,提高产品可 靠性.
一次火警信号为烟感信号或消防控制中心提供的火灾初始联动信号;二次火警信号为温感信号或消防 控制中心提供的火灾确定联动信号.
3 具有相叙自动检测功能
能自动检测外接供电电源情况,一旦电源反相,控制器将自动锁定,确保电机不启动,避免反卷事故发生.
4 消防联动双信号模式功能
消防控制中心提供的有源,无源消防报警信号均可与控制器驳接,实现手动或自动联动控制功能.
五注意事项 1 限位开关没有调整之前,在无人监控状态下,控制器不可处于通电状态. 2 在安装调试下行中,门下不准有人站或走动. 3 若有异常现象,请立即切断电源. 4 若遇到用户不能自行解决的故障或问题,请与本公司联系.
电话：0755-28047289.13620200302.
三性能参数
1 工作电源:三相四线交流活动 380V 50HZ 2 控制电机功率≤2KW 3 报警声音可达 110dB
Hale Waihona Puke 4 系统功耗＜15W控制信号接线图
中位 底位 负极 消防 半降 全降 烟感 探头 温感 上升 停止 下降 按钮 下限 限位 上限
注:消防中心送来的是无源报警信号,则接消防和半降或全降. 消防中心送来的是有源报警信号,则负极接负极,正极接半降或全降.
2 合理的自动控制模式:
控制器具有一次火警信号和二次火警信号独立控制功能,而且在任何时候二次火警信号优先于一次火 警信号,及时关闭卷帘防止火势蔓延. 控制器接收一次火警信号,卷帘有三种运行模式:A 延时降;B 半降模式;C 一次下降到底.控制器接收二 次火警信号,在任何一种模式下卷帘都一次下降到底,确保及时隔断火源.
FIREPROOF ROLLING DOOR AUTOMATIC CONTROL SYSTEM
FJK-SF_ZK08 型 防火卷帘智能控制器
使 用 说 明 书
深圳市中康电子有限公司. 0755-28047289.13620200302
使用前请详细阅读说明书
防火卷帘智能控制器使用说明书
(微电脑智能型)
5 触发方式
● 连续触发(连触方式)指只有连触不断的烟,温感信号(或消防信号)才能保持系统工作,信号消失系统 既恢复正常.
6 具有门运行状态指示,门位状态反馈输出功能(独立反馈). 7 限位双重保护
使用时当行程开关故障失效等原因卷帘运行超过上,下限位一秒钟后,卷帘自动停止运行,避免继续运行 发生事故.
3 调试
