(完整版)8255练习题及答案

8255练习题及答案

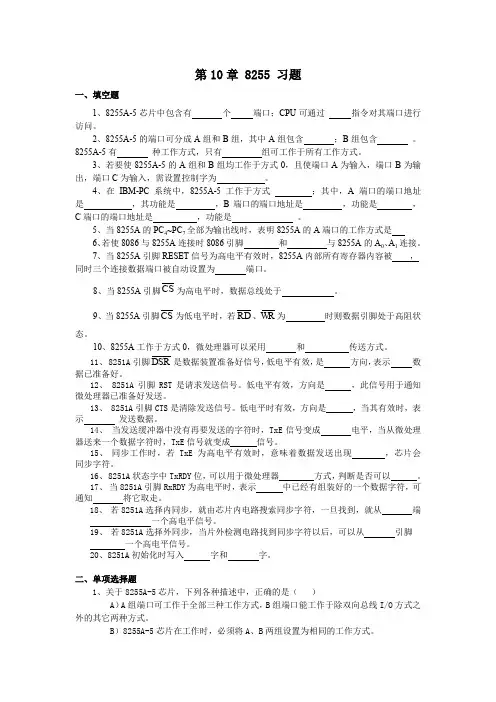

一、填空题

1、8255A端口C按位置位复位控制字的_________位用来指定要置位或复位的端口C1的具体位置。

答案：D3、D2和D1

2、8255A端口C按位置位复位控制字中的________位决定对端口C的某一位置位或复位。答案：D0

3、8255A端口A工作在方式2时，使用端口C的________作为与CPU和外部设备的联络信号。

答案：PC7~PC3

4、8255A的每个端口的数据寄存器的长度为____位。

答案：8

5、Intel 8255A是一个________________________接口芯片。

答案：可编程的通用并行输入输出

6、了般I／O接口的编址方式可分为________________两种方式。

答案：I／O接口单独编，与存储器统一编址

7、8255A的端口C按位置位复位控制字的_________位用来指定置位或复位的端口C的具体位置.

答案：D3,D2和D1

8、8255A的端口C按位置位复位控制字中的________位决定对端口C的某一位置位或复位。答案：D0

9、8255A的端口A工作在方式2时，使用端口C的_________作为与CPU和外部设备的联络信号。

答案：PC7～PC3

10、8255A与CPU连接时，地址线一般与CPU的地址总线的_________连接。

答案：A0和Al

11、8255A控制字的最高位D7=_________时，表示该控制字为方式控制字。

答案：1

12、8255A的端口A的工作方式是由方式控制字的____位决定。

答案：D6和D5

13、8255A的端口B的工作方式由方式控制字的________位决定。

答案：D2

14、8255A的端口C的按位置位复位功能是由控制字中的D7=______来决定的。

答案：0

15、8255A内部具有_____个输入输出接口。

答案：3

16、8255A内部具有_______个输入输出端口。

答案：3

17、8255A的三个端口中只有端口____没有输入锁存功能。

答案：C

18、Intel8255A是一个_________________接口芯片。

答案：可编程的通用并行输入输出

19、8255A与CPU连接时，地址线一般与CPU的地址总线的__________连接。

答案：A0和A1

20、8255A的三个端口中只有端口_____没有输入锁存功能。

答案：C

21、8255A的每个端口的数据寄存器的长度为_______位。

答案：8

22、8255A的端口B的工作方式是由方式控制字的________位决定。

答案：D2

23、8255A的端口A的工作方式是由方式控制字的____位决定。

答案：D6和D5

24、8255A的控制字的最高位D7=________时，表示该控制字为方式控制字。

答案：1

25、8255是一种可编程的行接口芯片，其中有个位的并行输入/输出端口。

26、8255A的A组有种工作方式，B组有种工作方式。

PC指定为输入，27、设8255A控制寄存器端口地址为FFFEH，要把Ａ口指定为方式２输出，

6

PC指定为输出，将下面初始化程序段补充完整。

Ｂ口指定为方式１输入，

2

MOV DX，

MOV AL，

二、选择题

1、当8086/8088访问100H端口时,采用( )寻址方式.

A、直接

B、立即

C、寄存器间接

D、相对

C

2、8086CPU在进行I/O写操作时,M/IO和DT/R必须是( )

A、L,L

B、L,H

C、H,L

D、H,H

B

3、某系统采用8255A并行I/O接口，初始化时CPU所访问的端口地址为0CBH，并设定为方式1输出，则A口的口地址应为（）

A、0CBH

B、0CAH

C、0CH

D、0EH

D

4、当并行接口芯片8255A被设定位方式1时，其功能相当于（）

A、0线握手并行接口

B、1线握手并行接口

C、2线握手并行接口

D、多线握手并行接口

C

5、Intel8255A使用了（）个端口地址。

A、1

B、2

C、3

D、4

D

三、判断题

1、8255工作在方式1的输出时，OBF信号表示输出缓冲器满信号。（）

2、给8255 C口PC3按位置位字是06H。（）

（）

3、8255A A口工作在方式1输入，B口工作在方式0输出的方式控制字是0011×00×B。

四、简答题

1、用8255A和8086CPU相连，若8255A片选信号由A10～A3产生，且A10～A3=1111100B，

问A口、B口、C口和控制口地址分别是多少？

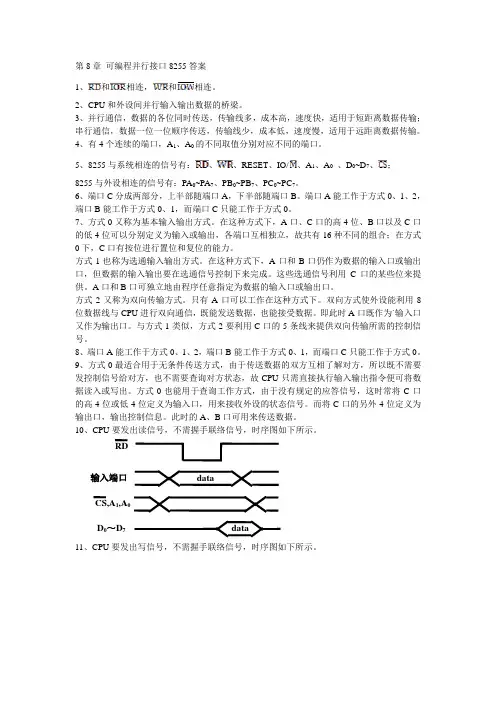

2、8255A有哪几种工作方式？各用于什么场合？端口A、端口B和端口C各可以工作于哪几种方式？

答：8255A有3种基本的工作方式：方式0——基本输入输出方式，适用于不需要用应答信号的简单输入输出场合；方式1——选通输入输出方式，适用于必须在联络信号控制下才能完成的I/O操作；方式2——双向总线I/O方式，适用于双向总线方式。

端口A可工作于：方式0、1、2；

端口B可工作于：方式0，1；

端口C可工作于：方式0。

3、8254定时/计数器的定时与计数方式有什么区别？8254在方式0工作时，各通道的CLK、GATE信号有什么作用？各通道的控制字地址都相同，8254是怎样区分的？

解：8254作为计数器和定时器使用时的区别：

（1）用途不同：

定时器用于产生连续的、周期恒定的信号；

计数器用于对输入脉冲进行计数。

（2）对CLK输入的信号要求不同：

用作定时器时，CLK输入的信号必须有相同的周期；

用作计数器时，允许CLK输入的信号没有固定的周期；

使用方式不同：

定时器方式下计数的过程周而往复，重复进行；

计数器方式下计数的过程只进行一次，除非重新初始化，或者用GATE重新触发；

（3）8254工作在方式0时，CLK端输入计数用的脉冲信号；GATE信号为高电平时，对CLK端输入的脉冲进行计数；GATE信号为低电平时，暂停计数； GATE信号重新为高电平后，恢复原先的计数。

(4)由8254的方式控制字中的D7、D6两位来选择计数通道。

4、8255A的方式0一般使用在什么场合?在方式0时,如果使用应答信号进行联络,应该怎么办?

答案：

方式0的特点是只要WR,RD信号有效,就有数据传送,一般使用在可随时传送数据的场合.若使用应答信号进行联络,可用C口作为联络,对C口位操作,一般上C口用作选通(STB)线,下C 口作状态输入(RDY)线.

5、当8255A工作在中断方式2时,CPU是如何来区分输入或输出的?

答案：

在输入,输出均允许中断的情况下,可在中断服务程序中查询状态字,判断OBF和IBF位的状态,来区分是输入中断还是输出中断,并采取相应操作.

6、8255各口设置如下:A组与B组均工作于方式0,A口为数输入,B口为输出,C口高位部分为输出,低位部分为输入,A口地址设为40H.

(1)写出工作方式控制字

(2)对8255A初始化

(3)从A口输入数据,将其取反后从B口送出

答案：

(1)10010001B 即91H

(2)MOV AL,91H; OUT 43H,AL

(3)IN AL,40H; NOT AL; OUT 41H,AL

7、8255的功能作用是什么?它有哪些工作方式?

答案：

8255是可编程的并行接口芯片,设有三个8位的数据输入/输出端口,共有三种工作方式:方式0为基本的输入/输出方式;方式样为应答式输入/输出方式;方式2为应答式双向数据传送方式.

五、编程题

1、设8255端口地址为50H～56H中的偶地址，试画出微机系统与8255A和LS138译码器的接口图。设端口A工作在方式0输入，端口B工作在方式1输出，允许B口中断，端口C 输出，对8255初始化编程。

2、设8255端口地址为80H～86H中的偶地址，试画出8255与微机系统和LS138译码器的接口图。设端口A工作在方式1输入，中断允许，端口B工作在方式0输出，端口C输出，对8255初始化编程。

74LS138 8255

3．设8255A与8086CPU相连，8255A芯片A口工作在方式1输出，B口工作在方式0输入，禁止A口中断，8255A芯片A口、B口、C口、控制口地址分别为FFF8H、FFFAH、FFFCH、FFFEH，请写出初始化程序。

4、如下图所示，某8086微机系统中有一片8255A，其端口PA接一个8段LED显示器，开关设置的二进制信息由8255A的PB口输入，经过程序转换成对应的8段LED字形码后，由PA口输出，来点亮此LED。

要求：1.根据图中的译码电路，写出8255A的四个端口地址；

2.试写出8255A的工作方式命令字和8086对8255A的初始化程序段；

8086

8255A

AD 7-AD 0RD WR RESET A 7A 6

A 5A 4A 3A 0A 2A 1

M/IO D 7-D 0RD WR RESET

与

8

G 1G 2A C B A

G 2B Y 2

CS A 0

A 174LS138

PA 0PA 1PA 6PA 7

...

PB 3PB 2PB 1PB 0

驱动电路

......

a b

g DP

+5V

K3K2K1K0

+5V

5、如图B-1所示电路

（1）分析各端口地址；

（2）A 口、B 口工作在什么方式； （3）写出8255A 的初始化程序。

6、设8255A的A口、B口、C口和控制字寄存器的端口地址分别为80H，82H，84H和86H。要求A口工作在方式0输出，B口工作在方式0输入，C口高四位输入，低四位输出，试编写8255A的初始化程序。

答：MOV DX,86H ;控制字端口地址

MOV AL,10001010B

OUT DX,AL ;写控制字

7、8255A的方式选择控制字和C口按位控制字的端口地址是否一样，8255A怎样区分这两

种控制字？写出A端口作为基本输入，B端口作为基本输出的初始化程序。

解：

（1）8255A的方式选择控制字和C口按位控制字的端口地址一样，它们之间的区别在控制字的D7位（特征位）的值不同，8255A的方式选择控制字D7=1，而C口按位置位/复位控制字D7=0。

（2）初始化程序：（设端口地址为，A口：200H，B口：201H，控制口：203H）

MOV AL，90H

MOV DX，203H

OUT DX，AL

8、用8255A的A端口接8位二进制输入，B端口和C端口各接8只发光二极管显示二进制

数。编写一段程序，把A端口读入的数据送B端口显示，而C端口的各位则采用置0/置1的方式显示A端口的值。

解：

（设端口地址为，A口：200H，B口：201H，C口：202H，控制口：203H）

MOV AL， 90H ；8255A初始化：

MOV DX， 203H ；8255A各组方式0，A口输入

OUT DX， AL ； B、C口输出

MOV DX， 200H

IN AL，DX ；读A口输入值

MOV DX， 201H

OUT DX， AL ；送B口输出

MOV AH， AL ；A口输入值转存在AH中

MOV DX， 203H

MOV CX， 08 ；CX置循环次数初值

MOV AL， 00H ；C端口置0/置1控制字初值

LPA： AND AL， 0FEH ；清除最低位

SHR AH, 1 ；A端口一位转入CF

ADC AL, 0 ；A端口一位从CF转入命令字

OUT DX， AL ；A端口一位从送往C端口对应位

ADD AL， 02H ；形成下一个命令字

LOOP LPA ；处理C端口下一位

9、将8255A用作两台计算机并行通信的接口电路，请画出采用查询式输入/输出方式工作的接口电路，并写出采用查询式输入/输出方式的程序。

解：

用两片8255作两台计算机8088_A与8088_B之间并行通信的接口电路，两片8255之间的连接如下图所示。两片8255均在方式1、查询方式下工作。

（1） 8088_A输出程序：

（8255_A的A口作为数据输出口，C口的PC0作为“数据输出选通”信号，负脉冲输出。C 口的PC6作为“应答”信号输入。端口地址：

A口：200H，C口：202H，控制口：203H）

DATA SEGMENT

Buffer DB “This is a example. ”, 0DH, 0AH, -1

DATA ENDS

CODE SEGMENT

START: MOV AX, DATA

MOV DS, AX

LEA BX, Buffer ；输出缓冲区指针送BX

MOV DX，203H

MOV AL，0A0H ；10100000B

；8255_A的方式选择字，A口工作在方式1、输出，C口低四位输出

OUT DX，AL

MOV AL, 1

OUT DX, AL ；将PC0置1

CALL DELAY ；延时等待对方完成初始化

；A口查询方式输出

NEXT: MOV DX, 202H

IN AL, DL

TEST AL, 80H ；判别OBF是否有效，PC7→OBF A

JZ NEXT ；数据尚未取走，等待

MOV DX，200H

MOV AL, [BX]

OUT DX, AL ；输出一项数据

INC BX

MOV DX, 203H

MOV AL, 0

OUT DX, AL ；

NOP

NOP

INC AL

OUT DX, AL ；通过PC0 向对方发选通信号

CMP BYTE PTR[BX-1], -1 ；判断输出是否完成

JNE NEXT ；未完成，继续

MOV AX, 4C00H

INT 21H

CODE ENDS

END START

（2）8088_B输入程序：

（8255_B的A口作为输入，方式1，PC4作为“数据输入选通”信号，输入，负脉冲有效。PC0为“应答”信号输出。端口地址：

A口：210H，C口：212H，控制口：213H）

DATA SEGMENT

Buffer DB 80 DUP（？）

DATA ENDS

;

CODE SEGMENT

START: MOV AX, DATA

MOV DS, AX

LEA BX, Buffer ；输入缓冲区指针送BX

MOV DX, 213H

MOV AL, 0B0H ；10110000B

；8255_B的方式选择字，A口工作在方式1，输入，C口低四位输出。

OUT DX, AL

MOV AL, 01H

OUT DX, AL ；PC0置1，表示没有“应答”信号

CALL DELAY ；延时等待对方状态就绪

；A口查询方式输入

AGA: MOV DX, 212H

IN AL, DX

TEST AL, 20H

JZ AGA

；PC5 ( IBF )是否为1，不是，无数据输入，继续查询

MOV DX, 210H

IN AL, DX

MOV [BX], AL

MOV DX, 212H

MOV AL, 0

OUT DX, AL

INC BX

NOP

NOP

INC AL

OUT DX, AL ；通过PC0向发送方发“应答”负脉冲

CMP BYTE PTR[BX-1], -1 ；数据接收完了吗？

JNE AGA ；未完，继续

MOV AX, 4C00H

INT 21H

CODE ENDS

END START

10、设计一个用8255A作为8个七段显示器的接口电路，并设计一个把内存地址为ADDRA 的8个数字在这8个七段显示器上显示的程序。

解：设8个七段显示器采用共阳接法，A口控制段的显示，B口控制位的显示。

端口地址 A口：200H，B口：201H，控制口：203H

DATA SEGMENT

ADDRA DB ×,×,×,×,×,×,×,×

TABLE DB 40H, 4FH, 24H, 30H, 19H

DB 12H, 02H, 78H, 00H, 10H

DISPBIT DB ?

DATA ENDS

CODE SEGMENT

ASSUME CS: CODE, DS: DATA

START: MOV AX, DATA

MOV DS, AX

MOV AL, 80H ；对8255A初始化，A,B端口方式0，输出MOV DX, 203H

OUT DX, AL

LEA BX, TABLE ；BX置为七段码表首地址

MOV DISPBIT, 7FH ；置位码初值为7FH：011111111H，第一个亮

LEA SI, ADDRA ；SI置为显示缓冲区首地址

MOV CX, 8 ；CX置为循环次数初值8

AGA: MOV AL, 0FFH

MOV DX, 201H

OUT DX, AL ；熄灭所有数码管

MOV AL, [SI] ；取出一个待显示数

XLAT ；转换成七段码

MOV DX, 200H

OUT DX, AL ；送入段码端口

MOV AL, DISPBIT ；

MOV DX, 201H

OUT DX, AL ；送当前位码，点亮一个数码管ROR DISPBIT, 1 ；产生下一个位码

INC SI ；修改指针，指向下一个待显示数据CALL DELAY ；延时

LOOP AGA ；处理下一个数码管的显示

MOV AX, 4C00H

INT 21H

CODE ENDS

END START
