洞口段施工作业指导书1、洞口边仰坡及截水沟施工：洞口截水沟结合地形条件选择地面植被破坏小、排水畅通的地方进行设置。
截水沟开挖采用人工配合风镐进行，水沟浆砌片石采用挤浆法人工进行砌筑。
洞口边仰坡按设计坡度，人工配合挖掘机，自上而下分层进行开挖，随挖随刷一次到位, 局部大孤石采用松动爆破。
2、边仰坡防护：自上而下随挖随喷分层进行，并设置Φ22砂浆锚杆，锚杆长度1.5m，间距1.2m梅花布置；并挂钢筋网，钢筋直径φ8，网格间距20×20cm；喷射混凝土强度等级C20，厚度10cm。
3、洞口长管棚施工①长管棚超前支护刚度大，可承受土体的垂直和侧向压力，长管棚超前预支护具有棚架、锚固、固结地层的三种功能，它将部分荷载有效地吸收和传递到已封闭的支护结构上。
在软弱松散不良地质地带，通过长管棚注浆补充固结土体，增强隧道上方土体的稳定性，保证隧道进洞安全，满足围岩开挖稳定的要求。
②洞口长管棚设计参数隧道进、出口两端均采用长20m的长管棚，长管棚采用φ108×5的无缝钢管，长管棚施工示意图隧道超前管棚施工示意图入土深度18.5m ，由3m 、5m 两种长度管节由丝扣连接组成，丝扣搭接长度15cm 。
长管棚环向间距33.3cm ，在开挖轮廓线外25cm 处，拱部140°范围布置。
外插角1°， 与隧道中线方向一致。
施工采用地质钻水平钻孔，风钻配合顶入，注浆泵注浆。
隧道必须在管棚施工以后才能进洞开挖。
③ 长管棚施工工艺 管棚加工浆液制作隧道开挖注 浆打入管棚钻孔与清孔钻机就位搭设工作平台套拱施工劳材机准备测量放线地质调查④ 长管棚施工注浆工艺流程图长管棚施工注浆工艺流程图⑤长管棚施工方法根据管棚常规施工的过程，可以分为以下几个步骤：制作导向架（套拱）顶管封口注浆。
A 导向架（套拱）导向架的作用是保证钻孔方向的正确，使其孔向不发生偏斜，要求自身要有足够的强度和刚度，可用型钢或混凝土制作而成。
高速公路工程隧道初期支护施工作业指导书
初期支护施工作业指导书一、概述1.1、目的明确隧道初期支护施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道初支施工作业。
1.2、编制依据⑴、《实施性施工组织设计》⑵、《公路隧道施工技术规范》（JTG F60—2009）、《公路工程质量检验评定标准》（JTC F80/1-2004）国家的相关规定、标准以及有关现行的国家和行业技术规范和标准。
⑶、《****至**高速公路两阶段施工图设计文件》(送审稿)⑷、本项目的机械配备、施工能力、技术力量和经济实力以及在类似工程中的施工经验。
1.3、适用范围适用于****至**高速公路***标所有隧道初期支护施工。
1.4、所辖标段隧道设计支护的形式本工程所辖隧道初期支护形式分别为：分离式隧道复合式衬砌：Ⅵ级围岩段；Ⅴ级围岩浅埋段；Ⅴ级围岩深埋段；Ⅳ级围岩浅埋段；Ⅳ级围岩深埋段（软岩）段；Ⅳ级围岩深埋段（硬岩）段；Ⅲ级围岩普通段；Ⅲ级围岩横通道加强段；Ⅱ级围岩段；紧急停车带衬砌支护：Ⅳ级围岩紧急停车段；Ⅲ级围岩紧急停车段；Ⅱ级围岩紧急停车段；车行横通道衬砌支护：车行横通道Ⅳ级围岩普通段及加强段；车行横通道Ⅲ级围岩普通段及加强段；车行横通道Ⅱ级围岩普通段及加强段。
人行横通道衬砌支护：Ⅱ级围岩人行横通道加强段；Ⅱ级围岩人行横通道普通段；Ⅲ级围岩人行横通道普通段；Ⅲ级围岩人行横通道加强段；Ⅳ级围岩人行横通道普通段；Ⅳ级围岩人行横通道加强段；Ⅴ级围岩人行横通道普通段和加强段。
Ⅵ级围岩段(S6型):Φ42×3.5mm超前小导管，L=3.5m，外插角10～15度，环向间距35cm；R25中空注浆锚杆,L=4.0m，环向间距1.0m，纵向间距0.5m,呈梅花形布臵；Φ8钢筋网@20×20cm;I18钢拱架支撑，间距0.5m；C20喷射砼厚25cm; 防水板加土工布；C25钢筋砼二次衬砌厚50cm。
Ⅴ级围岩浅埋段（S5a型）：Φ42×3.5mm超前小导管，L=3.5m，外插角10～15度，环向间距35cm；R25中空注浆锚杆,L=3.5m，环向间距1.0m，纵向间距0.75m,呈梅花形布臵；Φ8钢筋网@20×20cm;I18钢拱架支撑，间距0.75m；C20喷射砼厚25cm; 防水板加土工布；C25钢筋砼二次衬砌厚45cm。
隧道开挖及初期支护作业指导书
隧道开挖及初期支护作业指导书第一节开挖新奥法施工的隧道应尽量减少围岩的扰动，硬岩宜采用光面爆破，软岩宜采用预裂爆破，根据本隧道地质资料决定采用光面爆破。
1、1光面爆破参数：表一1、2炮眼的布置应符合下列要求a、掏槽炮眼布置在开挖断面的中央稍下部，以使底部岩石破碎，减少飞石。
b、周边眼沿设计开挖轮廓线布置。
c、辅助眼应交错均匀地布置在周边眼与捣槽眼之间，并垂直于开挖面。
d、开挖断面底面两隅处应合理布置辅助眼，适当增加药量，消除爆破死角。
e、斜眼捣槽的炮眼方向，在岩层节理发音时，不得与其平行，应有一定角度并尽量与其垂直。
f、周边炮眼与辅助眼的眼底应在同一垂直面上，以保证开挖面平整，捣槽炮炮眼比辅助眼眼底深10cm。
g、周边眼外斜率不得大于5cm/m，眼底不得超出开挖轮廓线10cm最大不得超过15cm。
正洞开挖炮眼布置（见下页图所示）说明：此图为硬岩爆破参数，根据围岩类别不同，可按表一进行参数调。
1.3爆破作业要求a、装药要定人、定位、定段别，不得乱装药。
b、装药前应将炮眼内泥浆、石屑吹洗干净，已装药的炮眼应及时用泥堵塞，周边眼的堵塞长度不得小于20cm。
c、爆破顺序采用先中心捣槽眼再辅助眼，周边眼，最后底眼的起爆顺序分段起爆。
d、在开挖轮廓面上炮孔痕迹均匀分布，除地质缺陷部位外，炮眼残留痕迹保留率为：硬岩≥80%，中硬岩≥70%，软岩≥50%。
e、爆破后应及时检查爆破效果，根据爆破监测成果及时调整爆破参数。
1.4 隧道洞身开挖的允许偏差及检测方法说明：为了确保不欠挖，实际开挖前按设计值+10m控制开挖轮廓线。
第二节不良地质条件下的隧道施工（见施组）在Ⅳ类围岩不良地质地段进行施工时，首先详细分析地质情况，正确判断和采取防坍措施，特别是对通过断层破碎带可能出现的情况，要有充分的估计和思想准备；要坚持“以防为主”的原则。
同时在应急设备、物质材料方面要做好充分准备。
不良地质地段的施工应遵守先排水、短进尺、弱爆破、强支护、快衬砌的施工原则。
隧道初期支护作业指导书
喷射砼作业指导书1、喷射素混凝土施工1.1 施工准备1)洞身喷射砼应在锚杆及钢筋网施工完毕后进行施工。
2)施工所需的机具设备及原材料均已准备，并且机具设备能够正常运行，原材料经检验合格，粗骨料加工拌和前要再次过筛，以防止超径骨料混入，造成堵塞。
细骨料堆放在防雨料库，以控制含水量，且数量满足施工需要。
4)喷射支护前撬去表面危石和欠挖处理。
用高压水、高压风清除杂物，用高压水冲洗表面。
遇到表面水量大时，采取措施将水集中引排。
5)机电检查：喷前进行电器及机械设备检查和试转，在受喷面等机械设备操作场所配备充足照明及通风设备。
施工人员配备表施工机械配备表1.2 施工工艺及技术要求洞身喷射砼采用湿喷工艺，用作业台车进行作业。
1)对施工段的受喷岩面进行清理，保证受喷面洁净。
2)喷射砼机调试好后，在料斗口安装振动筛（筛孔15mm），以避免超径骨料进入喷射机，用高压水冲洗干净检查后的受喷岩石，然后即开始喷射砼。
3)送风并调整风压，使之控制在0.45－0.70mpa之间，若风压过大，粗骨料碰围岩后会回弹过大，风压小喷射动能小，粗骨料则冲不进砂浆层面而脱落，导致回弹增大。
按混凝土回弹量小，表面湿润有光泽、易粘着为度来掌握喷射压力，这要求喷射机司机与喷射手之间配合好，根据喷射手反馈的信息及时调整风压和计量泵，控制好速凝剂的掺入量。
4)喷咀与岩面的距离为1.5－2.0m。
5)喷射方向尽量与受喷面垂直，拱部尽可能以径直方向喷射，若岩面被钢架、钢筋网覆盖时，可将喷咀稍加偏斜，但不宜小于70°，如果喷咀与受喷面的角度太小，会形成混凝土物料在受喷面上的滚动，产生出凹凸不平的波形喷面，增加回弹量，影响喷射砼的质量。
6)一次喷射厚度不宜超过6cm，过大会削弱混凝土颗粒间的凝聚力，促使喷层因自重过大而脱落，或拱顶处与围岩面间形成空隙；如果一次喷射厚度过小，则粗骨料容易回弹，后一层与前一层喷射时间间隔12－20min。
影响喷层厚度的主要原因是混凝土坍落度、速凝剂的作用效果和气温。
隧道 初期支护作业指导书
宝天高速公路牛背至天水段B T 12标段隧道初期支护作业指导书编制：审核：编制时间：2006年1月6日目录一、超前小导管施工 (3)二、钢拱架、钢格栅施工 (7)三、锚喷施工 (9)四、质量保证 (12)五、施工安全保证措施 (13)六、环境保护措施 (14)宝天高速公路BT12合同段隧道初期支护作业指导书一、超前小导管施工1、施工方法本隧道衬砌SVI(VI级围岩)、SVa(V级浅埋或加强段)、SVb(V级围岩)STⅣ(紧急停车带Ⅳ级围岩)段设计有Φ42*4超前小导管支护。
本方案采用现场加工小导管（大样图见后面附图），用喷射混凝土将开挖面和5米范围内的坑道封闭（后者已经通过初期支护实施），然后沿坑道周边向前方围岩内以15°的斜插角打入带孔的小导管，并通过小导管向围岩灌注水泥浆的施工方法。
2、施工范围如下施工部位采用超前小导管注浆技术。
上行线：下行线：注：1﹑SⅤa﹑SⅤb﹑SⅥ﹑STⅣ表示不同的衬砌类型。
上行线进口﹑下行线出口布设20m管棚，上行线出口﹑下行线进口布设40m管棚，管棚与超前小导管的搭接长度为2m。
2﹑当开挖地质情况与设计不符时，根据实际地质条件、支护参数、量测信息调整。
3、小导管布置及安装①小导管钻孔安装前，对开挖面喷射5cm～10cm厚的混凝土封闭。
②小导管采用外径Φ42mm壁厚4.0mm的无缝钢管制作，长度为270cm或320cm，前端作成尖锥形，前段管壁上每隔15cm交错钻眼，眼孔直径为8mm（大样见附图）；管壁端头设置管箍。
③钻孔直径应较管径（42mm）大20mm以上，环向间距40cm，外插角15º（具体布置见后面附图）。
④小导管插入后应外露一定长度（约20cm），以便连接注浆管，并用塑胶泥（40Be 水玻璃拌525号水泥）将导管周围孔隙封堵密实。
4、注浆材料及配比本方案超前小导管注浆采用水泥浆液（要求填加水泥重量5%的水玻璃，Be为35），水泥浆水灰比为1﹕1，模数为2.4。
初期支护作业指导书

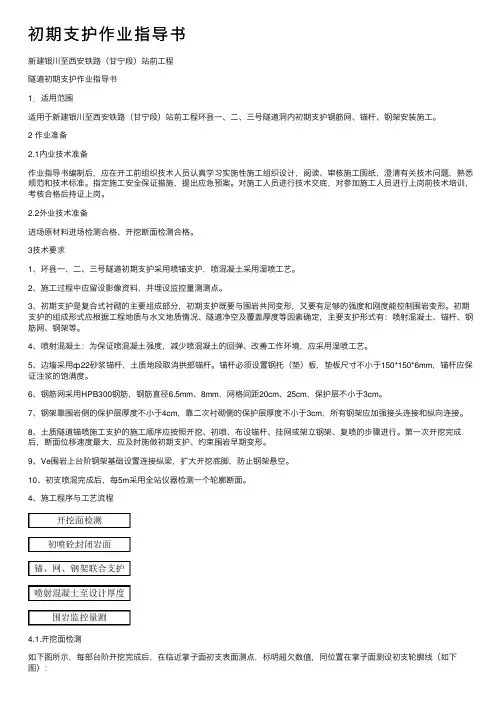

初期⽀护作业指导书新建银川⾄西安铁路（⽢宁段）站前⼯程隧道初期⽀护作业指导书1．适⽤范围适⽤于新建银川⾄西安铁路（⽢宁段）站前⼯程环县⼀、⼆、三号隧道洞内初期⽀护钢筋⽹、锚杆、钢架安装施⼯。
2 作业准备2.1内业技术准备作业指导书编制后，应在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。
指定施⼯安全保证措施，提出应急预案。
对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备进场原材料进场检测合格、开挖断⾯检测合格。
3技术要求1、环县⼀、⼆、三号隧道初期⽀护采⽤喷锚⽀护，喷混凝⼟采⽤湿喷⼯艺。
2、施⼯过程中应留设影像资料，并埋设监控量测测点。
3、初期⽀护是复合式衬砌的主要组成部分，初期⽀护既要与围岩共同变形，⼜要有⾜够的强度和刚度能控制围岩变形。
初期⽀护的组成形式应根据⼯程地质与⽔⽂地质情况、隧道净空及覆盖厚度等因素确定，主要⽀护形式有：喷射混凝⼟、锚杆、钢筋⽹、钢架等。
4、喷射混凝⼟：为保证喷混凝⼟强度，减少喷混凝⼟的回弹、改善⼯作环境，应采⽤湿喷⼯艺。
5、边墙采⽤ф22砂浆锚杆，⼟质地段取消拱部锚杆。
锚杆必须设置钢托（垫）板，垫板尺⼨不⼩于150*150*6mm，锚杆应保证注浆的饱满度。
6、钢筋⽹采⽤HPB300钢筋，钢筋直径6.5mm、8mm，⽹格间距20cm、25cm，保护层不⼩于3cm。
7、钢架靠围岩侧的保护层厚度不⼩于4cm，靠⼆次衬砌侧的保护层厚度不⼩于3cm，所有钢架应加强接头连接和纵向连接。
8、⼟质隧道锚喷施⼯⽀护的施⼯顺序应按照开挖、初喷、布设锚杆、挂⽹或架⽴钢架、复喷的步骤进⾏。
第⼀次开挖完成后，断⾯位移速度最⼤，应及时施做初期⽀护、约束围岩早期变形。
9、Ve围岩上台阶钢架基础设置连接纵梁，扩⼤开挖底脚，防⽌钢架悬空。
10、初⽀喷混完成后，每5m采⽤全站仪器检测⼀个轮廓断⾯。
隧道初期支护作业指导书
初期支护作业指导书1．初期支护施工要求的一般规定1.1隧道初期支护必须紧跟隧道开挖作业面及时施作，同时应按设计要求进行监控量测的相关作业，对于不良地质地段的隧道，初期支护应及时封闭成环，确保施工安全。
1.2隧道初期支护应采取喷锚支护，根据围岩特点、断面大小和使用条件等选择喷射混凝土、锚杆、钢筋网和钢架等单一或组合的支护形式。
支护参数的选择，一般地段应符合设计要求；特殊岩土及不良地质段支护加强，应根据设计计算或工程类比法确定。
1.3隧道开挖后2小时，要进行初期支护的施做，且初期支护距掌子面不得超过2米，四级、五级围岩段初期支护距掌子面0.5米为宜。
2．初期支护支护施工的一般工序流程2.1开挖后初喷混凝土→系统支护施工（锚杆、钢筋网、钢架）→复喷混凝土至设计厚度。
2.2爆破通风后首先要清除危石，然后立即进行初喷混凝土封闭围岩，充分发挥围岩的自稳能力。
出砟结束后，再根据围岩级别施做锚杆、挂网、拱架及复喷混凝土。
2.3在富水断层破碎段，要做好排水工作，预防塌方的发生。
2.4喷射混凝土的平均厚度要大于设计厚度，最小厚度不得小于设计厚度的2/3。
3．锚杆的施做3.1锚杆类型有φ22mm砂浆锚杆、φ25mm中空注浆锚杆两种形式。
3.2φ22mm砂浆锚杆（1）钻孔采用YT-2842mm型风枪钻眼，孔眼方向垂直于岩面（部分地段孔位可根据地质情况做调整），锚杆钻孔前根据设计要求和围岩情况，定出孔位，作出标记。
钻孔完成后检查深度，用高压风进行清孔。
（2）注浆注浆材料使用标号为P.O42.5的水泥，粒径小于3mm的砂子、并过筛。
普通锚杆砂浆配合比为水泥：砂：水=1：（1-1.5）:（0.45-0.5）,具体根据试验确定。
用注浆机注浆，注浆前先用水泥稀浆湿润管路，然后将已调好的砂浆倒入储浆罐内，在孔中插入注浆管，注浆压力不大于0.5Mpa。
当注浆管距孔底5-10cm时开始注浆，并随浆液的注入缓缓拔出注浆管，直至砂浆注满孔口。
隧道初期支护作业指导书
苏家坪隧道支护作业指导书班级：铁工3102组别：第一组日期：2011、11、25初期支护施工作业指导书一、喷射混凝土1集料要求粗集料：粒径不大于15mm。
细集料：中砂或粗砂，细度模数大于2.5，含水率45%～55%。
2喷砼方法隧道喷射采用湿喷法。
喷浆料由自动计量拌合站生产，混凝土搅拌车运输，湿喷机喷浆。
3主要作业方法（1）、隧道开挖后应立即对岩面喷射混凝土，以防岩体发生松弛。
（2）、喷射混凝土前应设置控制喷砼厚度的标志。
（3）、施工机具布置在无危石的安全地带。
（4）、喷射前处理危石，检查开挖断面净空尺寸。
在不良地质地段，设专人随时观察围岩变化情况，当受喷面有涌水、淋水、集中出水点时，先进行引排水处理。
（5）、用高压水冲洗受喷面，当受喷面遇水易泥化时，用高压风吹净岩面。
（7）、在喷射混凝土达到初凝后方能喷射下一层。
首次喷射混凝土厚度应不小于50mm。
（8）、喷射作业分段、分片、分层，由下而上顺序进行，有较大凹洼处，先喷射填平。
（9）、喷嘴与受喷面保持垂直，距受喷面0.6～1.0m。
（10）、掌握好风压与水压，减少回弹和粉尘，喷射压力0.15～0.2MPa，水压力0.3～0.4MPa。
（11）、在已有混凝土面上进行喷射时，应清除剥离部分，以保证新老混凝土之间具有良好的粘结强度。
（12）、新喷射的混凝土应按规定洒水养护。
（13）、喷射混凝土的回弹物不得重复利用，所有的回弹混凝土应从工作面清除。
4.施工要点上导坑直先墙后,下导坑宜先拱后墙应分层喷射，分层厚度以5CM左右为直。
二、锚杆施作1概述隧道的锚杆类型有自进式锚杆和注浆锚杆两种类型。
2施工方法用风钻钻孔，注浆泵注浆。
当锚杆孔成孔后，注浆泵往孔内注入早强水泥砂浆（或砂浆），然后再插锚杆，水泥砂浆终凝后安设孔口垫板。
3施工作业方法①开挖初喷后尽快安设锚杆，然后复喷。
②锚杆原材料规格、长度、直径符合设计要求，锚杆杆体除油。
锚杆孔位、孔深及布置形式符合设计要求，锚杆用的水泥砂浆，其强度应不低于设计值。
