主板用固体电容代换电解电容的原则

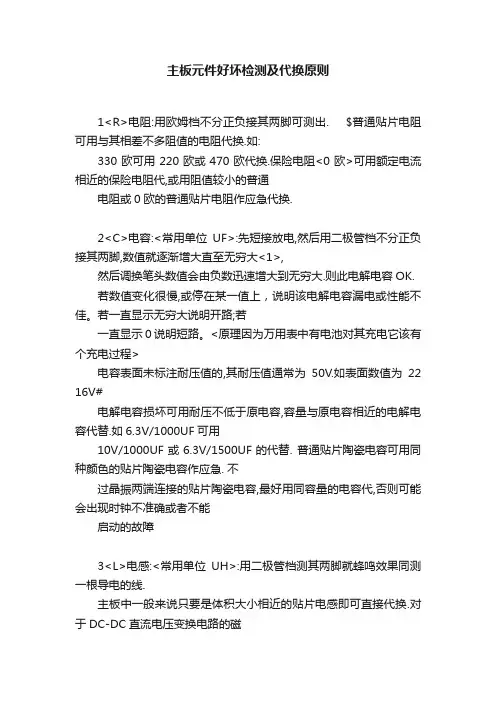

主板元件好坏检测及代换原则
主板元件好坏检测及代换原则1<R>电阻:用欧姆档不分正负接其两脚可测出. $普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。
若一直显示无穷大说明开路;若一直显示0说明短路。
<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障3<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.4晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V<以上对地电压书上说是其两脚间的电压>用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>.主板中采用的电阻有很多种，分为：普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。

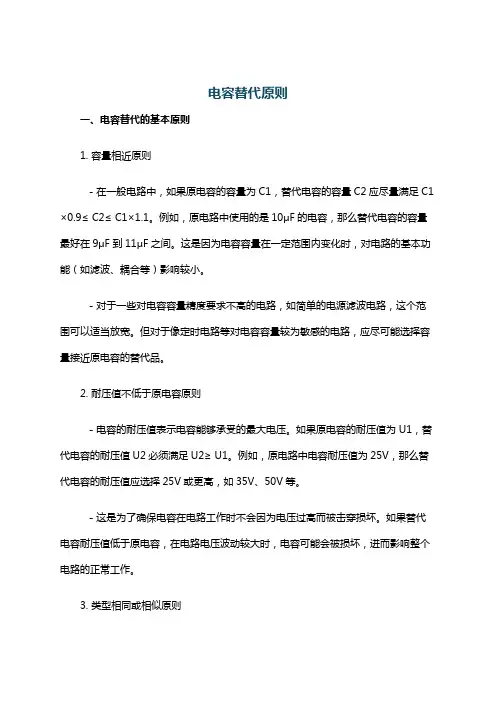

电容替代原则
电容替代原则一、电容替代的基本原则1. 容量相近原则- 在一般电路中，如果原电容的容量为C1，替代电容的容量C2应尽量满足C1×0.9≤ C2≤ C1×1.1。
例如，原电路中使用的是10μF的电容，那么替代电容的容量最好在9μF到11μF之间。
这是因为电容容量在一定范围内变化时，对电路的基本功能（如滤波、耦合等）影响较小。
- 对于一些对电容容量精度要求不高的电路，如简单的电源滤波电路，这个范围可以适当放宽。
但对于像定时电路等对电容容量较为敏感的电路，应尽可能选择容量接近原电容的替代品。
2. 耐压值不低于原电容原则- 电容的耐压值表示电容能够承受的最大电压。
如果原电容的耐压值为U1，替代电容的耐压值U2必须满足U2≥ U1。
例如，原电路中电容耐压值为25V，那么替代电容的耐压值应选择25V或更高，如35V、50V等。
- 这是为了确保电容在电路工作时不会因为电压过高而被击穿损坏。
如果替代电容耐压值低于原电容，在电路电压波动较大时，电容可能会被损坏，进而影响整个电路的正常工作。
3. 类型相同或相似原则- 电解电容替代- 对于电解电容，在替代时应尽量选择同类型的电解电容。
如果是铝电解电容，最好用铝电解电容替代；如果是钽电解电容，也应优先使用钽电解电容替代。
因为不同类型的电解电容在性能上有较大差异，如钽电解电容的ESR（等效串联电阻）比铝电解电容低，在一些对ESR要求较高的电路（如高频滤波电路）中，用铝电解电容替代钽电解电容可能会影响滤波效果。
- 陶瓷电容替代- 陶瓷电容有不同的材质，如X7R、NPO等。
如果原电路使用的是NPO陶瓷电容，由于其温度稳定性好，在替代时也应尽量选择NPO陶瓷电容，尤其是在对温度稳定性要求较高的电路（如精密振荡器电路）中。
如果用温度稳定性较差的X7R陶瓷电容替代NPO陶瓷电容，可能会导致振荡器频率随温度变化较大，影响电路性能。
- 薄膜电容替代- 薄膜电容也有多种类型，如聚酯薄膜电容、聚丙烯薄膜电容等。
主板换固体电容 固态电容规格
[转贴]主板换固体电容固态电容规格这段时间改主板换电容的人超多，但问来问去基本上就是那么几个陈旧问题，干脆我一次性把这些问题总结一下。
常用的固态电容规格基本上就是这几种：1：CPU供电部分：680uF/2.5v就没有问题，当然用1500uF/2.5v就更保险了，当然还得看你自己主板电容插槽的间距，电压不用担心2.5v不够，现在桌面级CPU的电压没有超过2v的。
品牌方面建议用JP化工。
2：CPU滤波部分：330uF/16v，至于用日化的还是三洋SEP到无所谓，看个人喜好了，330是固体聚合物16里最高的了，没有比它再高的啦，这里的16v电压绝对不能少。
3：内存部分：用560uF/4v没问题，因为现在内存电压没有超过4v的4：PCI，AGP，PCI-E部分：如果是1000uF/6.3v的话那一样用560uF/4v替换，如果有的个别部分原来是1500uF/6.3v的个人感觉最好换成820uF/6.3v的会更保险（这处电压有些达到5v如果换560uF/4v的话电容温度会很高，切记！）5：主板其他部分：如果是470uF/10v那换成270uF/10v，如果是470uF/16v，那换成180uF/16v，如果还有其他类型的统一换成100uF/16v肯定没问题，当然还得注意插脚间距。
最后就是焊接手法的好坏了，手法好的话一般主板改造成功率应该100%，至于我所说的液体换固体的办法是没有什么换算公式的，只要了解主板各个部分的实际电压就OK了，（CPU本身电压不会超过2v，滤波电压12v以上，内存电压没有超过4v的，PCI，AGP，PCI-E总线电压应该是5v外部接口部分一般是10v-1 6v）有一条是肯定的，所有的主板是不会超过16v电压的，不要认为用220v的300W或者400W电源主板的电压也就很高.商品介绍超小体积NCC日本化工PSC系列2.5V 560UF固态固体电容可替4V680UF单购此商品50只起售(固体电容混买多种规格组合100只以上,此商品不少于20只)全新,日本原产.适于用改造计算机板卡及各类视听设备的1.8V 及1.8V以下供电部分滤波.如替换CPU周边供电专用的电解液铝电解电容:6.3V 1000UF,6.3V 1500UF,6.3V 1800UF,6.3V 2200UF，4V 820UF 4V 680UF同时也可替换显卡GPU及ＤＤＲＩＩ内存周边滤波电容直径8MM×高８MM .脚距：5MM 105度高温PSC系列为日本化工固体电容性能最优的系列更详细资料请从官方网站获取：http://www.chemi-con.co.jp/pdf/catalog/al-c1001i/al-conductive-c-0808 29.pdf在电脑主板系统中常用于替代直径为8MM 2.5V以下供电专用的电解电容,小提示：固体电容与普通铝电解质电容的区别不在于外壳是否有套有塑料皮，事实上很多铝电解电容是光亮的铝壳，没有塑料皮，同样也有很多固体电容套着外面的塑料皮，这个跟厂家的风格有关，但不区分两者的标准，具体请参考厂家官方网站的资料说明．固体电容代换电解电容的原则(菜鸟们请仔细阅读)所有电容在代换前需要确认安装尺寸.名词解释,ESR(通俗定义为电容为稳定电源电压而充放电动作的反应速度及电能损耗大小)目前大多数影音及计算机产品中配置以下几组电压12V、5V、3.3V、2.5V、 1.8V、及1.8V以下.首先我们强调一下5V电源在板卡的数字电路系统中主要负责各类输入输出接口的供电，其分布范围是比较少，电容的损坏率也相当低．所以,在正常情况下电脑板卡和以数字逻辑电路为主的电路板中,在小批量维修替换时10V的电解电容完全可以使用6.3V的电容替代.耐压的选择:由于铝电解电容的误差较大,在耐压选取方面设计时会留有很大的余量例如:12V电源部分常用16V铝电解电容,5V电源常用10V ，3.3V选用6.3V,3.3V以下选用6.3V或者4V(这种很少见)这是厂商选择的一般规律,我们在板卡上也会见到用在12V电源上的25V铝电解电容,甚至在CPU 1.45V的滤波部分看到10V的电解电容.所以原铝电解电容耐压只做为参考,选用电容耐压的唯一的标准是电路的电压,如果选用固体电容,只要电路电压低于固体电容耐压即可,不需要考虑余量(事实上电容设计者已经根据常用电源电压留好了余量)容量的选择,电容容量的选择是根据电路中的电流(即功耗)来确定的,如CPU是主板中的耗电之王,在其周边我们就见到了密密麻麻的电解电容和高频瓷片电容,在显卡的GPU附近亦是如此.同样由于电解电容的误差大和老化后容量减小较大,在容量选择上也会留有很大的余量.固体电容容量几乎不会减小,不用考虑老化后容量减小的问题,再者ESR值明显优于铝电解电容,所以在容量选择上固体电容有很大的空间,根据经验一般可选择为铝电解容量的四分之一或者更大,当然这个值不是绝对的,略有偏差,无关要紧.大家对电解电容比较熟悉,对于电容的认识往往只记得容量及耐压值,没错，但忘却了关于电容品质的决定性因素[电容的材质]，当替换选择电解电容时，在体积允许的情况下,按照与原使用型号的容量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识,但在固体电容的选择上，是不能按照这样传统的替换概念的，由于材料及工艺不同,在同等耐压及容量情况下,电解电容和固体电容对比,固体电容的体积要大出电解电容一倍以上.由于固体电容材料价格较铝电解电容的材料价格贵出很多,越大的越贵,固体已经很贵啦,没有必要做得那么大.更重要的是由于固体电容优秀的性能决定了小容量即可胜任更恶劣工作环境, 纯固态材料决定了其寿命更长,误差更小,其出厂时的参数在连续工作数万小时后,仍可维持不变.但铝电解电容在工作两千小时后,电解液将慢慢出现干涸现象,容量变小,随着时间推移,电路系统将变得不稳定,如运行变慢死机等等固体电容强调的是低ESR，高温时性能不变.所以更换固体电容，大家不要老觉得容量够不够啦，电压会不会太低啊这些概念性的错误.说了一大堆,实战应用举例：1.CPU供电类电容,此位置一般原来均是6.3V-10的电解电容,根据CPU的实际电压来更换，近五年生产的CPU核心电压已经没有高于2.5V的了,都在1.8V以下,如果是古董另当别论.用在CPU外围的6.3V 1500UF-6.3V 3300UF电解替换可使用固体电容 4V 1200UF, 4V 1500UF, 2.5V1500UF,4V 820UF 及2.5V 820UF亦可胜任2.6.3V1500UF-2200UF(直径8MM)电解用于3.3V或者3.3V以下电源部分,可用固体电容容量330-820UF耐压4V以上即可. 如常见的4V 560UF3.12V电源16V 1000UF--16V 3300UF 电解可用固体电容16V270UF 16V330UF （12V电源作为高电压不直接供给大电流的电路部分,故此处可选用之容量较小）3.最常用的1000UF/6.3，广泛分布与内存插槽，AGP插槽，PCI插槽，此类电解换固体：耐压高于4V 容量大于270UF即可,如:4V 560UF, 4V 470UF,4.另外一些常用的，470UF/16V 电解可用固体 180UF/16v5.更换10V耐压的小个电解电容请尽量使用6.3V或者10V耐压的固体电容,由于使用5V电源的芯片不太多且功耗不大,一般使用小个的电解电容.以上就基本覆盖了比较常用的主板电解类的换固体的方案，主要目的是告诉大家，固体更换电解一定要修正的概念，第1：要注意实际电容位置的电压，第2:替换时不要过份强调容量,固体优越的性能足以胜任.。
固态电容的工作原理
固态电容的工作原理电容的原理与电容在主板电路中广泛使用，打开机箱观察主板，可以看到星罗棋布、数量众多的电解电容。
它是计算机系统供电电路中不可或缺的重要元件，主板上的各类板卡、芯片组需要使用多种类型电压的电源，如+12、-12、+5、-5伏等，要保证主板及板卡的稳定运行需要采用电容器用于过滤电源，确保电压稳定。
当然在CPU供电电路中，电容更是起到提高电源质量的关键作用。
在各类电容中，唯有铝电解电容存在寿命问题。
在确保电容质量的前提下，高温、超压是导致液态电解电容失效的重要因素。
液态电解电容的工作温度每上升十摄氏度其使用寿命就会缩短一半以上。
电容的热量一方面来自主板和其他板卡散热排出的热量，这是工作环境造成的，可以通过改善散热措施减少这种热量传递。
另一方面则是因电容的电解质存在电阻，电流流过电容时在其内部产生的，要减少这种情况引起的发热只有通过电解质的技术创新来实现。
那么主板上电容接受的热量究竟从何而来的呢？主板上的许多部件在工作中都会发热，但发热量最大的有三个部分：CPU、北桥芯片、场效应管。
通常CPU和北桥芯片都会使用专用的散热装置降低温度，但是用于CPU供电的场效应管却没有任何的散热措施。
PWM(脉宽调制)电路是CPU电源供给电路中的核心组成部分，其核心器件MOSFET在工作中会释放大量热能，而这区域也是电子器件最为密集的部分。
通常情况下，MOSFET紧贴主板装配，借助主板进行散热，从而直接将热量传递给其周围的电容(图1)。
图1备受“煎熬”的电容CPU电压调节模块的电路位于CPU附近，由于CPU工作中消耗的能源并不恒定，导致电压发生波动，从而需要电容来稳定电压。
由于CPU的频率越来越高，更多的电脑玩家乐于超频，电脑长时间连续工作，这些都直接导致整个主板发热量直线上升，如果散热措施不到位，热量在电容周围积聚从而导致液态电解电容漏液和提前失效。
鉴于液态电解电容的诸多问题，固态铝电解电容应运而生。
20世纪90年代以来，铝电解电容采用固态导电高分子材料取代电解液作为阴极，取得了革新性发展。
主板上常用电子元器件好坏检测及代换原则
主板上常用电子元器件好坏检测及代换原则1、<R>电阻:用欧姆档不分正负接其两脚可测出.普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2、<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。
若一直显示无穷大说明开路;若一直显示0说明短路。
<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障3、<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.4、晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V <以上对地电压书上说是其两脚间的电压>用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5、<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6、<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL 或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>一、电阻1、主板中采用的电阻有很多种，分为：1．普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。
电容代换规则
有关“电容代换”的规则
有关“电容代换”的规则如下：
1.正负极不能接反。
2.耐压值要大于或等于原值。
3.容量可比原值相差+/-20%。
4.铁片电容只要颜色大小一样就可以代换。
5.晶振两引脚上的稳频电容要原值（原位置）代换，可找另一块主板上的相同位置的电
容代换。
6.电容损坏后，原则上应使用与其类型相同、主要参数相同、外形尺寸相近的电容器来
更换。
但若找不到同类型电容器，也可用其他类型的电容器代换。
可以用耐压值较高的电容器代换容量相同但耐压值低的电容器。
代用的电容器在耐压、温度系数方面均不能低于原电容器。
7.容量小于1pF的固定电容器一般是无极性的，它的两根引脚可以不分正、负，有极性
电容器不行，必须注意极性。
8.安装电容器时要目测一下所更换电容器的大小，确定安装后不会影响到周边的其他元
器件。
9.遵循以上规则进行电容代换，可以确保电容器的性能和安全性。
固态电容替换电解电容的原则
固态电容替换电解电容的原则固态电容替换电解电容的原则？哎呀，这个话题真是让人忍不住想聊聊。
我们都知道，电容在电子设备中扮演着重要角色，就像是“电”的小水库，储存着能量。
当你打开手机、电脑，或者那台老掉牙的音响时，电容就在默默无闻地工作。
现在，有些人开始把固态电容视为“替代品”，这是怎么回事呢？固态电容就像是年轻的小伙子，充满了活力。
它们的特点是体积小、能量密度高，简直像是现代科技的产物。
而电解电容呢，虽然历史悠久，但有时候就像是那种老顽固，容易老化、漏电。
想象一下，如果你家里的电器都是用固态电容，那就像给家里换上了智能家居，性能杠杠的，省心又省力。
再说了，固态电容的耐温能力也是一绝，能在高温环境下坚持得更久。
这就好比在夏天高温下依然活蹦乱跳的年轻人，而电解电容在热天就可能趴下，真是让人捉急。
不过，有些小伙伴会说，固态电容的价格确实有点小贵，投资得谨慎。
但你想想，买了个耐用的电容，能用得更长久，长期看也是省钱的嘛。
说到这个，固态电容的ESR（等效串联电阻）也很低，能有效减少能量损失，提升效率。
就像在路上开车，减少了刹车带来的损耗，跑得又快又省油。
电解电容在这方面就不那么理想，像是个老爷车，跑起来费油，还容易出故障。
选择替代的时候，得看设备的需求。
不是说固态电容就能一刀切地替代所有电解电容。
有的设备设计就是为了配合电解电容的特性，贸然替换可能反而带来麻烦，结果得不偿失，真是得不偿失。
说到底，选电容还是得看具体情况，灵活应对才是王道。
有些老前辈会抱怨说，固态电容的出现让电解电容显得不再那么受欢迎，心里难免有点不舒服。
可科技进步就是这样，你不进步，别人就会超越。
电容技术也在不断更新，取长补短才是最重要的。
电解电容也有它的好处，像是便宜、容易获取，某些场合下还是能大显身手。
在动手替换的时候，注意参数一定要匹配！额定电压、容量、极性都不能搞错。
尤其是极性，搞混了可就闹笑话，搞不好会“爆炸”。
所以说，这替换的艺术可不能马虎。
电容器替换八大原则
电容器替换八大原则电容器坏了，一般的解决办法就是寻找相同规格的新电容替换即可。
但是如果寻找不到相同规格的新电容怎么办呢（如此类电容停产）。
其实是可以用代替法来解决此问题的。
不过需要在遵守下面的原则下进行方可：1、陶瓷电容器与纸介电容器如果是陶瓷电容器与纸介电容器之间要进行互相替换的话，必须在容量、耐压相同，体积不限的条件下进行。
2、云母电容器代替金属化纸介电容器如果我们在用云母电容器代替金属化纸介电容器的时候，必须在不限体积、耐压和电容均相同的情况下进行。
另外，我们还需要考虑替换成本，将价格计算在内。
3、金属化纸介电容器代替云母电容器在使用金属化纸介电容器代替云母电容器的时候，其前提必然是以工作频率、绝缘电阻值要求不高为前提，并且电容器必须是同耐压、同容量的情况下进行。
4、同容量电容器之间的替换若无条件限制，同容量耐压高的电容器可代替耐压低的电容器、误差小的电容器可代替误差大的电容器。
5、金属化纸介电容器代替玻璃釉电容器在不考虑频率影响的情况下，同容量、同耐压的金属化纸介电容器可代替玻璃釉电容器。
6、非密封型电容代替密封电容器同容量同耐压的非密封型电容替换密封电容，必须是在对防潮性能要求不高的情况下才可以。
否则，电容会因为密封不好，沾了潮气，导致电容性能变差。
7、串联情况下的使用串联两只以上不同容量、不同耐压的大电容可代替小电容；串联后电容器的耐压要考虑到每个电容器上的压降都要在其耐压允许的范围内。
8、并联情况下的使用并联两只以上的不同耐压、不同容量的小容量电容器可代替大电容器，并联后的耐压以最小耐压电容器的耐压值为准。
关于电容器替换八大原则就为大家介绍到这里，相信电容器的替换问题已经难不倒大家了，如果大家需要寻找电容的具体料号的话，可以点击下面的链接前往：电容的搜索结果页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板用固体电容代换电解电容的原则
主板用固体电容代换电解电容的原则
主板用固体电容代换电解电容的原则！
所有电容在代换前需要确认安装尺寸。
名词解释：ESR（通俗定义为电容为稳定电源电压而充放电动作的反应速度及电能损耗大小）
首先了解一下硬件系统的电压配置情况，目前大多数影音及计算机产品中配置以下电
压，12V，5V，3.3V，2.5V 1.8V，及1.8V 以下，
由于铝电解电容的误差较大，在耐压选取方面设计时会留有很大的余量，例如：12V电源部分常用16V铝电解电容，5V电源常用10V 铝电解电容3.3V选用6.3V铝电解电容，3.3V以下选用6.3V或者4V（这
种
很少见）铝电解电容，这是厂商选择的一般规律，我们在板卡上也会见到用在12V电源上的25V铝电解电容，甚至在CPU 1.45V的滤波部分看到10V的电解电容。
所以原铝电解电容耐压只做为参考，选用电容耐压的唯一的标准是电路的电压，如果选用固态电容，只要电路电压低于固态电容耐压即可，不需要考虑余量（事实上电容设计者已经根据常用电源电
压留好了余量）。
容量的选择，电容容量的选择是根据电路中的电流（即功耗）来确定的，如CPU是主板中的耗电之王，在其周边我们就见到了密密麻麻的电解电容和高频瓷片电容，在显卡的GPU附近亦是如此，同样
由于电解电容的误差大和老化后容量减小较大，在容量选择上也会留有很大的余量。
固态电容容量几乎不会减小，不用考虑老化后容量减小的问题，再者ESR值明显优于铝电解电容，所以在容量选择上固
态电容有很大的空间，根据经验一般可选择为铝电解容量的四分之一或者更大，当然这个值不是绝对的，略有偏差，无关要紧。
大家对电解电容比较熟悉，对于电容的认识往往只记得容量及耐压值，
没错，但忘却了关于电容品质的决定性因素[电容的材质]，当替换选择电解电容时，在体积允许的情况下，按照与原使用型号的容
量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识，但在固态电容的选择上，是不能按照这样传统的替换概念的，由于材料及工艺不同，在同等耐压及容量情况下，电解电容和固态电
容对比，固态电容的体积要大出电解电容一倍以上
由于固态电容材料价格与铝电解电容的材料价格是不能同日而语的，越大的越贵，固态已经很贵啦，没有必要做得那么大，更重要的是由于固态电容优秀的性能决定了小容量即可胜任更恶劣工作环境，
再做大既已浪费。
纯固态材料决定了其寿命更长，误差更小，其出厂时的参数在连续工作数万小时后，仍可维持不变。
但铝电解电容在工作两千小时后，电解液
将慢慢出现干涸现象，容量变小，随着时间推移，电路
系统将变得不稳定，如运行变慢死机等等，固态电容强调的是低ESR，高温时性能不变。
所以更换固态电容，大家不要老觉得容量够不够啦，电压会不会太低啊这些概念性的错误
说了一大堆，实战应用举例：
1. CPU供电类电容，此位置一般原来均是6.3V-10V的电解电容，根据CPU的实际电压来更换，近五年生产的CPU核心电压已经没有高于
2.5V的了，都在1.8V以下，用在CPU外围的6.3V 1500UF-6.3V 3300UF
电解电容替换可使用固态电容4V 1200UF，4V 1500UF，2.5V 1500UF，4V 820UF 及2.5V 820UF亦可胜任。
2. 6.3V 1500UF-2200UF（直径8MM）电解电容用于
3.3V或者3.3V以下电源部分，可用固态电容容量330-820UF耐压4V以上即可，如常见的4V 560UF。
3. 12V电源16V 1000UF-16V 3300UF电解电容可用固态电容16V 270UF 16V 330UF （12V电源作为高电压不直接供给大电流的电路部分，故此处可选用之容量较小）。
4. 最常用的1000UF/6。
3，广泛分布与内存插槽，AGP插槽，PCI插槽，此类电解换固态：耐压高于4V 容量大于270UF即可，如：4V 560UF，4V 470UF，
5. 另外一些常用的，470UF/16V 电解可用固态180UF/16v
6. 更换10V耐压的电解电容请注意先确认电路电压，主板中存在5V 电压，如为5V电压，请使用6.3V耐压固态代用。
以上就基本覆盖了比较常用的主板电解电容换固态电容的方案，主要目的是告诉大家，固态更换电解一定要修正的概念，第1：要注意实际电容位置的电压；第2：替换时不要过份强调容量，固态优
越的性能足以胜任。
