上海市各区2019年中考物理一模试卷按考点分类汇编：动态电路
动态电路

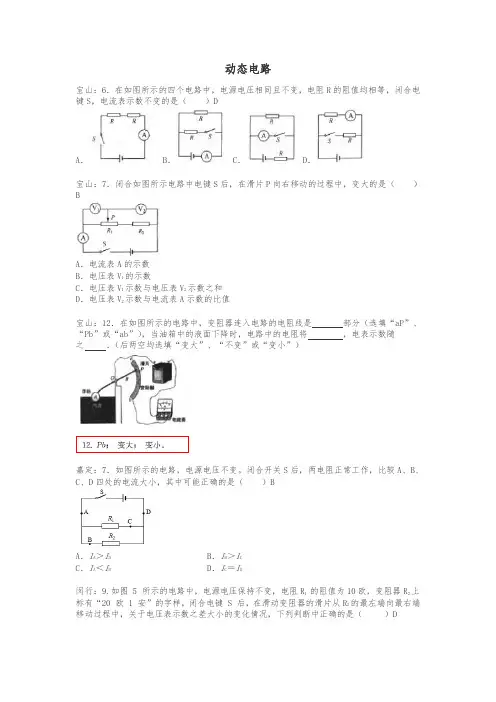

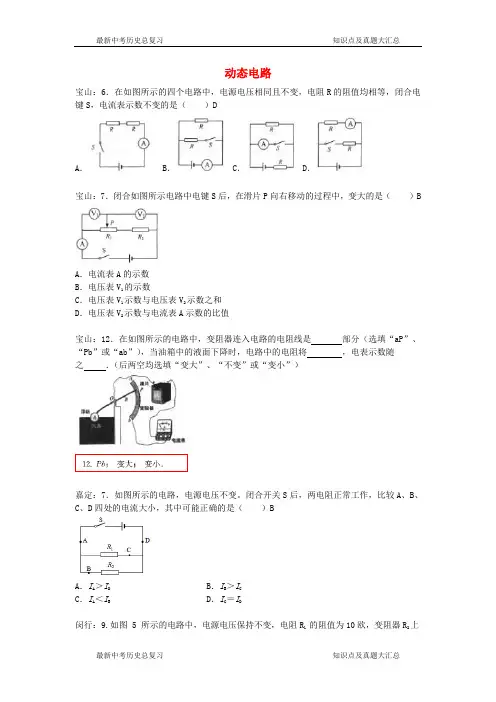

宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）D
A ．
B ．
C ．
D ．
宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）B
A ．电流表A 的示数
B ．电压表V 1的示数
C ．电压表V 1示数与电压表V 2示数之和
D ．电压表V 2示数与电流表A 示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变.闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）B
A ．I A ＞I D
B ．I B ＞I C
C ．I A ＜I B
D ．I C ＝I D
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上
标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）
D
A.始终变大
B.始终变小
C.先变大再变小
D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________.若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为
____________.
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作.若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）
C
R 2a b p S
A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动
B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动
C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动
D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动
青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）
青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到
断开时，电路中
①电流表A1的示数．
②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）
静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）D
A．只有电流表A1的示数不发生变化
B．只有电压表V的示数不发生变化
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的比值变大
浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．
（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）
（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．
虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）C
A．R1＞R2＞R3
B．R3＞R1＞R2
C．R3＞R2＞R1
D．R2＞R1＞R3
崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）D
A．电压表V的示数不变
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A示数的乘积变大
松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）C
A．R AB＞R CD，U AB＜U CD
B．R AB＜R CD，U AB＜U CD
C．R AB＞R CD，U AB＞U CD
D．R AB＜R CD，U AB＞U CD
松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）D
A．V1示数减小，V2示数减小B．V1示数增大，V2示数增大
C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小
徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示
数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）
普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向
右移动时，下列说法中正确的是（）B
A.灯泡变暗，电压表示数变大
B.电路消耗的总功率变小，电压表示数不变
C. 灯泡变亮，电压表示数不变
D. 电路消耗的总功率变大，电压表示数不变
图3
杨浦：10. 如图5所示的电路中，电源电压保持不变.闭合电键S后，现将R1和滑动变阻器
R2的位置互换，并向右移动滑动变阻器的滑片，则以下说法正确的是（）C
A电压表示数变大，电流表示数变小
B电压表示数变小，电流表示数变小
C电压表示数不变，电流表示数变小
D断开电键S，两个电表示数都变小
杨浦：15．图7为某同学设计的高速公路收费站计重秤的原理图.该原理图中，R2为_________.
若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将__ __，若车重表是电压表改装而成的，现将它与R1并联，则当车越重时，车重表的示数将_（选
填“越大”、“不变”或“越小”）.
6．如图2所示为汽车油量表的工作电路图，其中R 是一段弧形电阻，在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）A
A ．总电阻变大，油量表示数变小
B ．总电阻变大，油量表示数变大
C ．总电阻变小，油量表示数变大
D ．总电阻变小，油量表示数变小
奉贤：15．如图8所示，电源电压不变.当只闭合电键S 时，三个电表中 表的示数变大（选填“A ”、“A 1”或“V”）；接着向右移动滑动变阻器滑片P 时，电压表V 示数与电流）.
图。
上海市各区2019年中考物理一模试卷按考点分类汇编动态电路(含答案解析)
动态电路宝山：7．在图2所示的电路中，电电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
上海市各区2019年中考物理一模试卷按考点分类汇编电路计算(含答案解析)
电路计算宝山：22．在图10所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R替换电阻R1、R2中的一个，替换前后，一示数变化了0.1安，另一个电流表示数不变。
求电阻R的答案：个电流表阻值。
奉贤：22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的阻器,从中选择一个替换R2,要求：当滑片P在移动过程中,两电分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：滑动变表指针1虹口：21.在图9所示的电路中，电电压保持不变，电阻R1的阻闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电电压U；②求电阻R2的阻值；③现用电阻R替换电阻R1、R2中的一个，替换前后仅一个电流表了0.4安。
求电阻R的阻值.答案：值为10欧。
的示数变化金山：24．如图15所示的电路中，电电压为18伏且保持变阻器R2上标有“50Ω1A”字样，电阻R1的阻值为10不变，滑动欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
2答案：静安：21．在图9所示的电路中，电电压为6伏，电阻R1的滑动变阻器R2上标有“20欧1安”字样。
闭合电键S后，为0.3安。
①求此时电阻R1两端的电压U1。
②在电路元件不被损坏的情况下，求变阻器R2接入电路的最小阻值R2min。
