浅谈图纸的自审与会审
设计交底与图纸会审内容及流程
设计交底与图纸会审的内容及流程设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。
其目的是对施工单位和监理单位正确贯彻设计用意，使其加深对设计文件特点、难点、疑点的明白得，把握关键工程部位的质量要求，确保工程质量。
一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采纳的设计标准、确信的抗震设防烈度、防火品级、基础、结构、内外装修及机电设备设计，对要紧建筑材料、构配件和设备的要求、所采纳的新技术、新工艺、新材料、新设备的要求和施工中应专门注意的事项，把握工程关键部份的技术要求，保证工程质量，设计单位必需依据国家设计技术治理的有关规定，对提交的施工图纸，进行系统的设计技术交底。
同时，也为了减少图纸中的过失、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，幸免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。
施工图纸是施工单位和监理单位开展工作最直接的依据。
现时期大多对施工进行监理，设计监理很少，图纸中过失不免存在，故设计交底与图纸会审更显必要。
设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的要紧步骤。
监理和各有关单位应当充分重视。
二、设计交底与图纸会审应遵循的原那么一、设计单位应提交完整的施工图纸：各专业彼此关联的图纸必需提供齐全、完整：对施工单位急需的重要分部份项专业图纸也可提早交底与会审，但在所有成套图纸到齐后需再统一交底与会审。
此刻很多工程己动工，而施工图纸还不全，以至后到的图纸拿来就施工。
这些现象是不正常的。
图纸会审不可遗漏，即便施工进程中另补的新图也应进行交底和会审。
二、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必需事前指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。
设计交底与图纸会审的内容及流程
设计交底与图纸会审的内容及流程在建筑工程领域，设计交底与图纸会审是项目实施前非常重要的环节。
它们对于确保工程质量、减少施工中的变更和纠纷、提高施工效率具有关键作用。
接下来，咱们就详细聊聊设计交底与图纸会审的具体内容及流程。
一、设计交底的内容设计交底，简单来说，就是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计要点和注意事项。
1、工程概况包括工程的规模、功能、结构形式、建筑特点等，让参与方对整个项目有一个全面的了解。
2、设计依据介绍设计所遵循的规范、标准、政策法规，以及相关的地质勘察报告、环境评估报告等基础资料。
3、建筑设计比如建筑物的平面布局、空间组合、外立面造型、建筑材料的选用等。
同时，要说明建筑的防火、防水、节能、无障碍设计等方面的要求。
4、结构设计涵盖结构体系的选择、基础类型、主要构件的尺寸和配筋、抗震设计等。
解释结构的受力特点和关键部位的处理方法。
5、给排水设计包括生活给排水、消防给排水系统的设计，如管道的布置、管径的选择、设备的选型等。
6、电气设计像供电电源、配电系统、照明设计、弱电系统（如通信、安防、智能化）等方面的内容。
7、暖通设计讲述空调系统、通风系统、防排烟系统的设计方案，以及设备的选择和布置。
8、施工注意事项提醒施工单位在施工过程中可能遇到的特殊情况和需要特别注意的问题，如某些部位的施工难度较大、需要采取特殊的施工工艺等。
二、图纸会审的内容图纸会审则是各方对施工图纸进行细致的审查，发现并解决其中存在的问题。
1、图纸的完整性检查图纸是否齐全，包括建筑、结构、给排水、电气、暖通等各个专业的图纸，以及总平面图、剖面图、详图等。
2、图纸的准确性核实图纸中的尺寸标注、标高、坐标等是否准确无误，有无相互矛盾之处。
3、设计的合理性审查设计方案是否符合工程实际情况，是否满足使用功能的要求，是否便于施工和维护。
4、专业之间的协调性查看不同专业的图纸之间是否衔接良好，比如建筑与结构之间的构件位置是否一致，给排水与电气管道的走向是否冲突等。
图纸会审管理工作细则范文
图纸会审管理工作细则范文图纸会审管理是指在工程项目的设计阶段，对于项目所涉及的图纸进行全面、系统的会审，以确保设计的准确性、合理性与可行性。
图纸会审管理是建设工程项目管理中不可或缺的环节，它在降低工程设计风险、避免施工矛盾、减少工程变更等方面发挥着重要的作用。
本文将从图纸会审管理的目的、内容和要求三个方面，对图纸会审管理工作进行详细的介绍。
一、图纸会审管理的目的1.提高工程设计质量。
通过图纸会审管理，可以及时发现和纠正设计中存在的问题和矛盾，避免因设计缺陷而造成的质量问题。
2.确保施工的顺利进行。
图纸会审管理将设计方案与施工方案相结合，避免设计与施工之间的分歧，从而确保施工工艺的合理性和施工的顺利进行。
3.节约施工成本。
通过图纸会审管理，可以减少设计变更和施工调整，避免不必要的施工浪费，从而降低工程造价。
4.保证项目的安全性和可靠性。
图纸会审管理可以及时发现设计中的安全隐患和技术风险，以提前采取相应的措施，确保项目的安全性和可靠性。
二、图纸会审管理的内容1.图纸会审前的准备工作。
包括确定图纸会审的时间、地点、主持人和与会人员，制定会议议程和会议纪要的格式，做好会议室的布置和设备的准备等。
2.图纸会审的组织与指导。
由主持人负责会议的组织与指导工作，包括组织与指导与会人员进行讨论，明确会议的目的和要求，确保会议的高效进行。
3.图纸会审的内容。
主要包括对设计方案、施工图纸、技术标准、工程量清单等进行全面、系统的审查，以验证其合理性、准确性和可行性。
4.图纸会审的结果记录。
将会议讨论的过程和结果进行详细记录，包括问题的提出与解决，意见的交流与沟通，以便后续工作的跟进和落实。
三、图纸会审管理的要求1.及时、高效。
图纸会审管理应及时组织会议，确保问题能够及时发现和解决，避免拖延项目进度。
会议的组织和指导工作应高效有序，避免浪费时间和资源。
2.全面、细致。
图纸会审管理要对图纸的各个方面进行全面、细致的审查，确保每一个细节都符合设计要求和施工标准。
施工图自审、会审记录
8、水施5中的PVC管材料规格没有注明。
9、电施3中的暗管规格图纸也没有注明。
10、建施9中“侧立面条砖铺贴”其颜色图纸没有注明。
施工图纸会审记录
建 设 单 位
会审时间
年月日
工 程 项 目
主 持 人
参
加
会
审
人
员
姓 名
职 务
工 作 单 位
江 志 明
校 长
福建省××陈东中学教学楼
4、1#箱变主供1#2#楼电源，7#楼电源由2#箱变提供。
工 程 部
陈果
助 工
土建质检员
工 程 部
李辉
工 程 师
项目技术负责人
工 程 部
自审记录：
1、伸缩缝净距是多少没有标明
2、结施3的L1配筋图中箍筋不详。
3、建施8与结施12的开间尺寸对不上号。
4、设计说明中的“砖砌体材料均为空心砖”不合理，基础部位应为实心砖。
5、楼面水磨石没有注明其颜色。
6、五层板厚没有具体注明是否与四层板厚相同呢
冯 大 民
项目负责人
福建省××陈东中学教学楼
陈 志 林
驻工地代表
福建省××陈东中学教学楼
翁 阳 京
总监理工程师
福建省漳州××建设监理公司
陈 平 林
监 理 员
福建省漳州××建设监理公司
吴 小 山
监 督 员
福建省××县建筑工程监督站
张 兴 强
设 计 员
福建省××建筑工程设计院
林 木 森
项目经理
福建省××建筑工程有限公司
蔡 小 海
施 工 员
福建省××建筑工程有限公司
卢 加 强

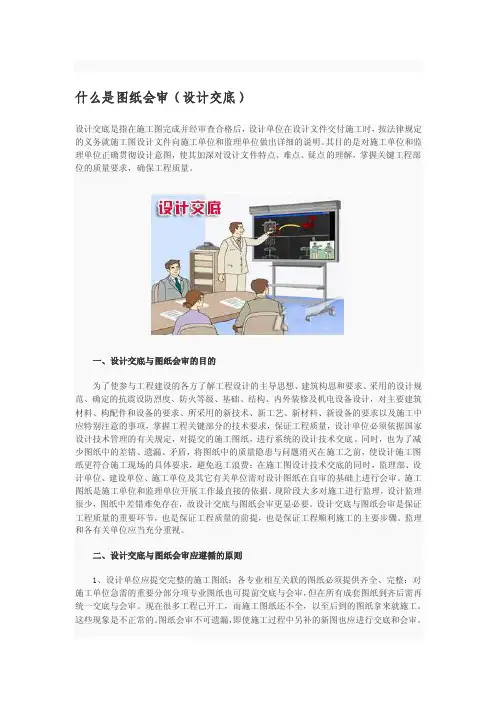

什么是图纸会审[整理版]
![什么是图纸会审[整理版]](https://img.taocdn.com/s3/m/bc8d8a6503768e9951e79b89680203d8ce2f6ac7.png)
什么是图纸会审（设计交底）设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。
其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。
一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。
同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。
施工图纸是施工单位和监理单位开展工作最直接的依据。
现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。
设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。
监理和各有关单位应当充分重视。
二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。
现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。
这些现象是不正常的。
图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。
2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。
图纸会审管理制度(好)
图纸会审管理制度(好)1. 引言图纸会审是在工程项目中非常重要的一项工作，它涉及到项目各方的协作、对设计方案的审查以及及时发现和解决问题等。
通过建立图纸会审管理制度，能够规范会审流程，保证工程项目的质量和进度。
本文将介绍图纸会审管理制度的目的、适用范围、相关术语和流程等内容。
2. 目的图纸会审管理制度的目的是为了规范和优化图纸会审的工作流程，确保工程项目以最高质量、最优进度完成。
具体包括以下几个方面的目标： - 提高各参与方之间的沟通和协作能力； - 保证图纸设计方案符合相关法规和标准； - 及时发现和解决图纸设计中存在的问题； - 确保图纸设计与项目实施的一致性。
3. 适用范围本图纸会审管理制度适用于所有工程项目中的图纸会审工作，包括但不限于以下类型项目： - 建筑工程项目； - 工业设备安装项目； - 市政工程项目。
4. 术语•图纸会审：指定期间内参与方针对图纸设计方案进行审查和讨论，并提出修改意见的过程。
•设计方案：指工程项目的设计图纸及相关文档，包括平面图、剖面图、立面图等。
•会审人员：指参与图纸会审的各方代表，包括建设单位、设计单位、施工单位等。
5. 流程图纸会审的流程包括以下几个步骤：5.1 图纸准备阶段•设计单位根据工程项目需求完成初步设计，并编制相关图纸和设计说明；•建设单位、施工单位等各参与方收到设计单位提交的图纸，并进行初步审查。
5.2 召开会审会议•建设单位根据图纸准备阶段的审查结果，组织召开图纸会审会议；•会议邀请设计单位负责人及相关技术人员参加，并约定会议时间和地点。
5.3 会审过程•会议开始后，首先由设计单位负责人介绍设计方案的基本情况；•参与方对设计方案进行讨论，提出修改意见和建议；•讨论结果由建设单位负责人整理并记录在会议纪要中。
5.4 会审结果处理•建设单位根据会审结果，对设计方案进行修改和完善；•设计单位根据建设单位提出的修改意见，进行相应的调整，形成修改后的设计方案；•修改后的设计方案再次提交给建设单位审查。
施工图的自审和会审
施工图的自审和会审
施工图是安装工程施工的主要依据，按图施工是施工企业里的施工准则，但未经会审的图纸经常会出现这样那样的缺陷，引起工程局部返工，从而造成业主不必要的经济损失。
所以本着对业主负责的态度，利用技术责任制由总工程师全面负责项目经理部的技术工作，组织图纸交底和技术交底。
加强二次设计对施工图的补充完善和提高，加强施工图的自审和会审。
经过施工图的自审和会审，也可以做到对施工难点、要点心中有数，也可为技术人员进行工程管理和技术充分做好充分准备。
1.分专业自审
由总工程师组织各专业施工员及班组长，对各专业图纸进行阅图和理解，将平面图和系统图进行对照，记录本专业存在的问题，然后深入各专业的安装详图，确定其是否符合规范，是否存在缺陷、矛盾和遗留，并对照工程量是否相符。
最后把各专业发现的问题归纳，经总工程师审查确认。
2.专业综合自审
由总工程师组织各专业施工员，将相关联的系统进行认真审阅，尤其是对系统的连接是否合理进行审查，对工程的界限进行划分，确认有否缺陷、矛盾和遗留，有没有土建不管，我们工程量清单也没有
的工程，自审结果经汇总后交总工程师综合审定。
自审工作越细致，对工程施工越有利。
3.施工图交底
施工图经过自审后，在施工前，参加由业主组织设计单位、建设单位、相关主管部门及各施工单位进行的集中施工图交底，对各自发现的问题和合理化建议及有关技术问题进行详细讨论，确定解决方案。
机电工程的施工还要特别重视与土建技术人员核对预埋预留、设备基础等具体情况，发现问题要尽早解决，以免造成工程的延误和投资的增加。
图纸的自审与会审
图纸的自审与会审图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。
因此，图纸会审是工程施工前的一项必不可少的重要工作。
打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图纸会审是多么重要的一项施工活动！1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、施工等单位参加（含分包）。
2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、汇总，各单位技术负责人会签并加盖公章形成正式文件。
4）图纸会审记录是正式文件，不得在纪要上涂改或变更。
5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位按规定程序发出设计变更单（图），重要设计变更应由原施工图审查机构审核后方可实施。
依据《福建省建筑工程文件管理规程（施工分册）》第4.1.1条的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
”的要求，在图纸会审之前应先进行图纸的自审，并形成记录。
一、图纸自审（一）图纸自审的要求1、图纸自审由单位技术负责人主持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈图纸的自审与会审
图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审
查出施工图中存在的问题及不合理情况并提交设计院进行处理的一
项重要活动。
通过图纸会审可以使各参建单位特别是施工单位熟悉
设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的
技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在
施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工
程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认
真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被
发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩
短施工工期，提高效益。
因此，图纸会审是工程施工前的一项必不
可少的重要工作。
打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，
从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图
纸会审是多么重要的一项施工活动！另外，《海南省建筑工程文件
管理规程（施工分册）》第 4.1.1条对图纸会审也作了专门的描述：1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、
施工等单位参加（含分包）。
2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。
3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、
汇总，各单位技术负责人会签并加盖公章形成正式文件。
4）图纸会审记录是正式文件，不得在纪要上涂改或变更。
5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位
按规定程序发出设计变更单（图），重要设计变更应由原施工图审
查机构审核后方可实施。
依据《海南省建筑工程文件管理规程（施工分册）》第4.1.1条
的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报
建设（监理）单位并由其转交设计单位进行设计交底准备。
”的要求，在图纸会审之前应先进行图纸的自审，并形成记录。
一、图纸自审
（一）、图纸自审的要求
1、图纸自审由单位技术负责人主持。
2、单位技术负责人应组织项目部技术人员及有关职能部门的人员，以及主要工种班组长等进行图纸的自审，并作出自审的书面记录。
3、对自审后发现出来的问题必须进行内部讨论，务必全面弄清
设计意图和工程特点及特殊要求。
（二）、图纸自审的内容
工程设计施工图纸，虽然经过设计单位和图审机构的的层层把关，也难免出现错、漏、碰现象。
施工技术人员为了保证施工的顺利进行，实现企业年度质量奋斗目标，那么，在工程开工前，进行图纸
自审是至关重要的。
笔者根据多年经验分述如下：
1、先分专业自审。
1）、图面有没有错误，如轴线、尺寸、构件、钢筋直径、数量、砼强度等级等。
2）、图面上表示是否清楚，有没有漏掉尺寸等现象。
特别是轴
线表示是否清楚，剖面图够不够，详图缺不缺。
3）、图中选用的新材料、新技术、新工艺表示是否清楚。
如新
材料的技术标准、工艺参数、施工要求、质量标准等是否表示清楚，能否施工。
4）、设计施工图纸能否符合实际情况，施工时有无困难，能否
保证质量。
5）、设计施工图纸中采用的材料、构（配）件能否购到。
6）、图中选用的设备是否是淘汰产品。
2、再各专业互审。
1）、管道等其它专业需要在土建楼板、墙壁上预留的孔洞，在
土建上表示了没有，尺寸、标高对不对。
2）、各专业之间，尤其是设备专业和土建专业图纸上的轴线、
标高、尺寸是否统一，有无矛盾之处。
3）、其它专业需要在土建图纸中预埋的铁件、螺栓，在土建图
纸里表示了没有，尺寸是否准确无误。
4）、电气埋管布置和走向与土建图纸是否合理恰当。
图纸自审完成后，由项目部负责整理并汇总，在图纸会审前交由
建设（监理）单位送交设计单位，目的是让设计人员提早熟悉图纸
存在的一些问题，做好设计交底准备，以节省时间，提高会审的质量。
图纸自审之后，图纸会审也就接踵而来了。
二、图纸会审
（一）、图纸会审的目的
通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难
题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工
的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好
了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和
尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。
因此，施工图纸会审是工程施
工前的一项必不可少的重要工作。
（二）、图纸会审的程序
会审由建设单位召集进行。
并由建设单位分别通知设计、监理、
施工单位（分包施工单位）等参加。
图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底
→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
施工单位应专人对提出和解答的问题作好记录。
经整理后成为图
纸会审记录，由各方技术负责人签字并盖公章加以认可。
（三）、图纸会审的内容
（1）专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
（2）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（3）防火、消防是否满足。
（4）建筑结构与各专业图纸是否有差错及矛盾；
（5）结构图与建筑图的平面尺寸及标高是否一致；
（6）建筑图与结构图的表示方法是否清楚；
（7）预埋件是否表示清楚；
（8）钢筋的构造要求在图中是否表示清楚。
（10）材料来源有无保证；新材料、新技术的应用是否有问题。
（11）建筑与结构构造是否存在不便于施工的技术问题，或容易
导致质量、安全、工程费用增加等方面的问题。
图纸会审后，由施工单位对会审中的问题进行归纳整理，建设、
设计、监理及其它与会单位进行会签，形成正式会审记录，作为施
工文件的组成部分。
（四）、会审记录的内容
1）工程项目名称。
2）参加会审的单位（要全称）及其人员名字。
3）会审地点（地点要具体），会审时间（年、月、日）。
4）会审记录内容：
①建设单位、监理单位、施工单位对设计图纸提出的问题，已得
到设计单位的解答或修改的。
（要注明图别、图号，必要时要附图
说明）
②施工单位为便于施工，施工安全或建筑材料等问题要求设计单
位修改部分设计的会商结果与解决方法。
（要注明图别、图号，必
要时附图说明）
③会审中尚未得到解决或需要进一步商讨的问题。
④列出参加会审单位全称，并盖章后生效。
（五）、会审记录的发送
1）盖章生效的图纸会审记录由施工单位的项目资料员负责发送。
2）会审记录发送单位
①建设单位
②设计单位
③监理单位
④施工单位
图纸会审记录对于施工单位而言比较重要，所以不妨多打印几份，以作竣工决算凭据和交工存档资料之用。
