波纹膨胀节目前为止比较全的安装过程指导
波纹膨胀节目前为止比较全的安装过程指导第一，安装前，应先检查波纹补偿器膨胀节的型号、规格及管道的支座配置必须复合设计要求。
第二，对带内衬筒的膨胀节，应注意使内衬筒方向与介质流动方向一致（按膨胀节的流向标志安装）。
平面角向型膨胀节的铰链转动屏幕应与位移平面一致。
第三，需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在膨胀节预变形后拆除。
第四，管系安装完毕后应立即拆除膨胀节上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定的位置，使管系在环境条件得以充分的补偿。
第五，除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响膨胀节的正常功能，否则会降低其使用寿命和增加管系、设备及支承构件的载荷。
第六，膨胀节所有的活动元件不得被外部构件卡死或限制其活动部位正常动作。
第七，安装过程中不允许焊渣飞溅到小组纹管表面和使波纹管受到其它机械损伤。
第八，对用于气体介质的膨胀节及其连接管道，作水压试验时，要考虑充水时是否需要对膨胀节的接管加设临时支架以承重。
第九，水压试验用水必须纯净，无腐蚀性，并控制水中的氯离子的含量不超过25ppm。
水压试验结束后，应尽快排尽波纹管中的积水，并迅速将波壳的内表面吹干。
第十，管道对中性要好，在无其它方法保证时，可采用直管敷设后切下等长管道再安装膨胀节的方法来保证。
第十一，须注意的是，膨胀节是不吸收扭矩的，因此在安装膨胀节时，不允许膨胀节受到扭转。
第十二，膨胀节所有的活动元件不得被外部构件卡死或限制其活动部位正常运作。
第十三，保温层应做在膨胀节外保护套上，不得直接做在波纹管上。
不得采用含氯的保温材料。
第十四，安装过程中不允许焊渣飞溅到波纹管表面和使波纹管受到其它机械损伤。
第十五，支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将膨胀节拉坏。
第十六，膨胀节允许不超过1.5倍公称系统压力试验。
第十七，装有膨胀节的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管线内温度和压力急剧变化，造成支架或膨胀节损坏。

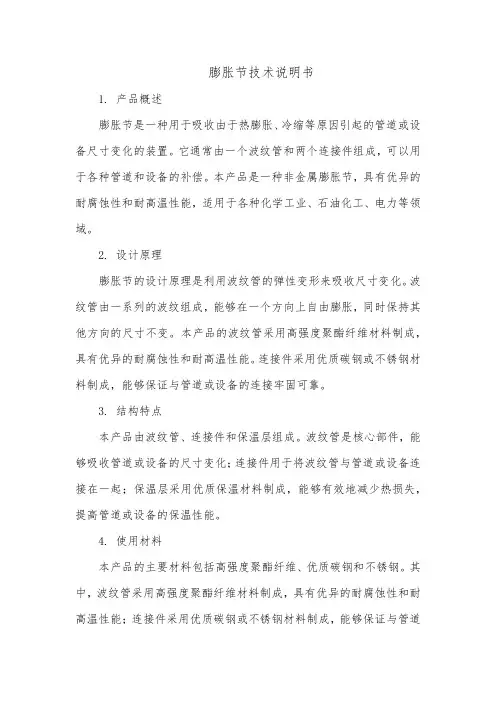

膨胀节技术说明书
膨胀节技术说明书1. 产品概述膨胀节是一种用于吸收由于热膨胀、冷缩等原因引起的管道或设备尺寸变化的装置。
它通常由一个波纹管和两个连接件组成，可以用于各种管道和设备的补偿。
本产品是一种非金属膨胀节，具有优异的耐腐蚀性和耐高温性能，适用于各种化学工业、石油化工、电力等领域。
2. 设计原理膨胀节的设计原理是利用波纹管的弹性变形来吸收尺寸变化。
波纹管由一系列的波纹组成，能够在一个方向上自由膨胀，同时保持其他方向的尺寸不变。
本产品的波纹管采用高强度聚酯纤维材料制成，具有优异的耐腐蚀性和耐高温性能。
连接件采用优质碳钢或不锈钢材料制成，能够保证与管道或设备的连接牢固可靠。
3. 结构特点本产品由波纹管、连接件和保温层组成。
波纹管是核心部件，能够吸收管道或设备的尺寸变化；连接件用于将波纹管与管道或设备连接在一起；保温层采用优质保温材料制成，能够有效地减少热损失，提高管道或设备的保温性能。
4. 使用材料本产品的主要材料包括高强度聚酯纤维、优质碳钢和不锈钢。
其中，波纹管采用高强度聚酯纤维材料制成，具有优异的耐腐蚀性和耐高温性能；连接件采用优质碳钢或不锈钢材料制成，能够保证与管道或设备的连接牢固可靠；保温层采用优质保温材料制成，能够有效地减少热损失，提高管道或设备的保温性能。
5. 制造工艺本产品的制造工艺主要包括以下步骤：（1）切割和打磨：将碳钢板切割成所需尺寸，并打磨出坡口；（2）卷制和焊接：将切割好的碳钢板卷制成波纹管形状，并进行焊接；（3）表面处理：对焊接好的波纹管进行表面处理，包括打磨、抛光和喷漆；（4）组装和检测：将波纹管与连接件组装在一起，并进行检测，确保产品质量符合要求。
6. 性能指标本产品的性能指标如下：（1）补偿量：根据客户要求定制；（2）工作压力：≤4 MPa；（3）工作温度：-20℃～150℃；（4）保温层厚度：根据客户要求定制。
7. 安装调试在安装调试过程中，需要注意以下几点：（1）在安装前应先检查膨胀节是否完好无损，并按照说明书要求正确安装；（2）在安装过程中，应避免对膨胀节进行扭曲、弯曲或刮擦；（3）在安装完成后，应调整膨胀节的安装位置，确保其能够正常工作；（4）在调试过程中，应逐步增加压力和温度，确保膨胀节能够适应实际工况。

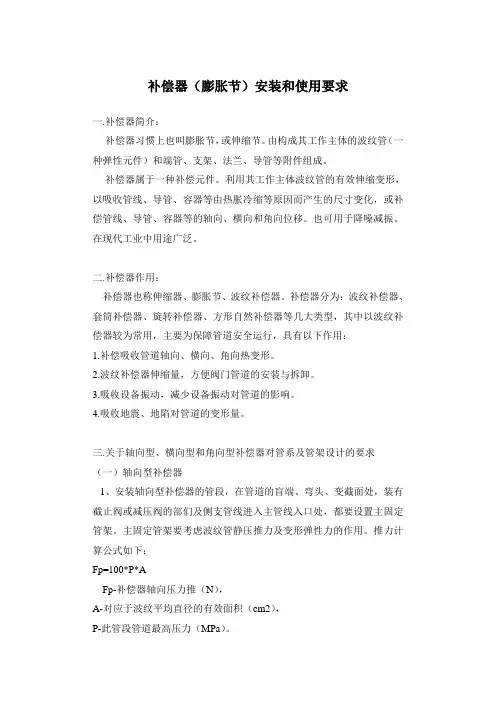

补偿器(膨胀节)安装和使用要求
